8520,00€ (Verollinen: 10692,60€)
Ei varastossa, vain jälkitoimituksena

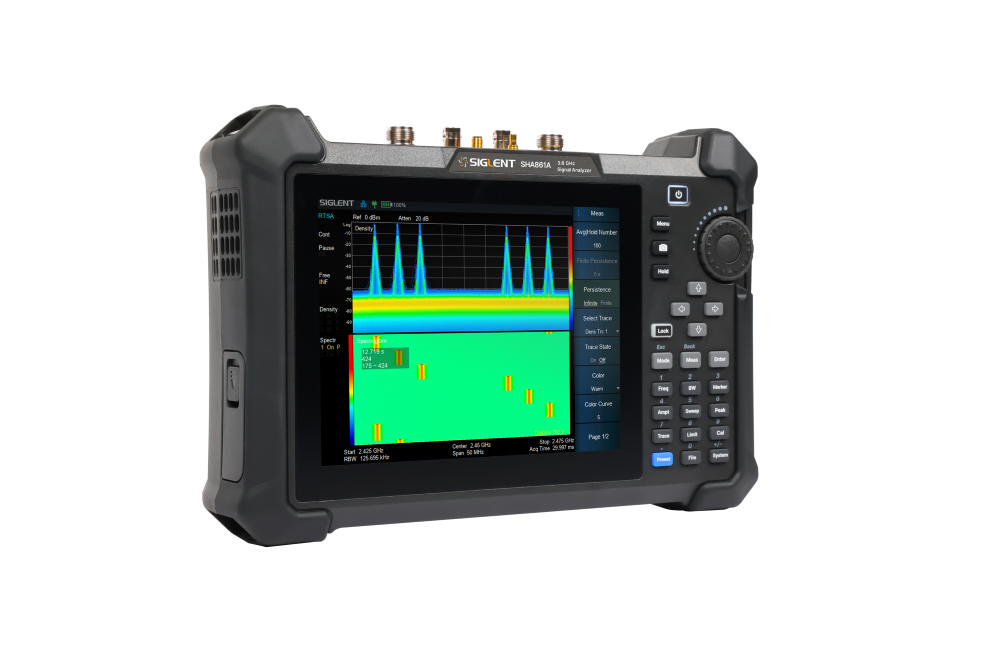

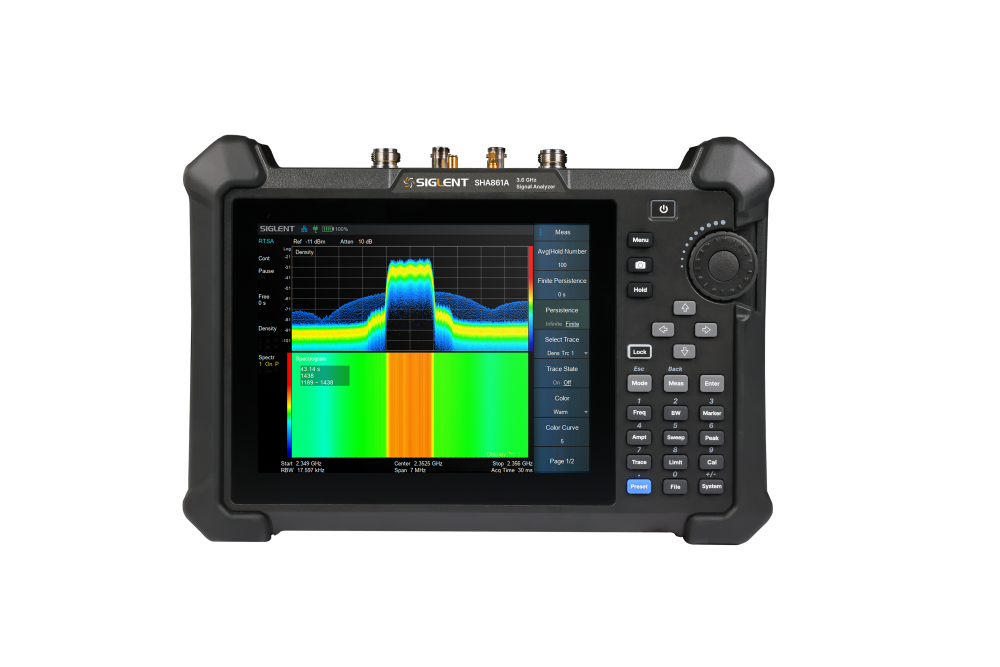

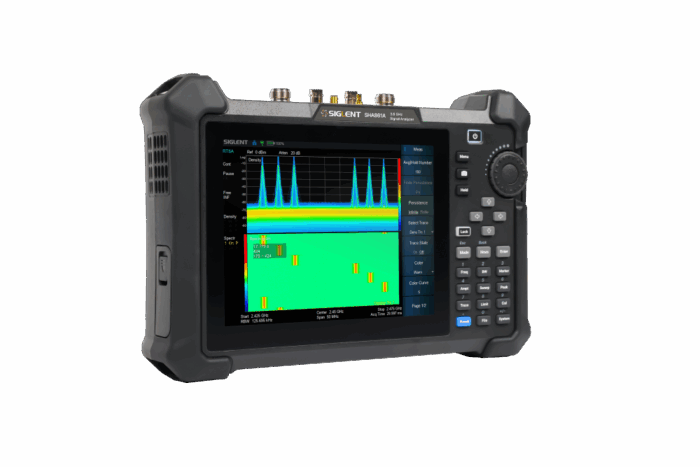

Siglent SHA860A -sarja, seuraavan sukupolven kädessä pidettävä signaalianalysaattori, yhdistää spektrianalyysin, vektoripiirianalyysin ja kaapeli-/antennitestauksen yhteen kannettavaan laitteeseen tarjoten kattavan ratkaisun 5G/LTE-tukiasemien käyttöönottoon ja ylläpitoon.
Se tukee 9 kHz – 7,5 GHz:n taajuusaluetta ja 110 MHz:n reaaliaikaista kaistanleveyttä ja sisältää edistyneitä ominaisuuksia, kuten 5G NR/LTE OTA -testauksen, reaaliaikaisen spektrianalyysin, pulssiprofiilianalyysin ja GPS-synkronoidun sisä-/ulkokartoituksen. Tämä antaa mahdollisuuden optimoida säteen suorituskykyä, määrittää häiriöitä ja nopeuttaa verkon käyttöönottoa tarkasti samalla, kun sen integroitu rakenne parantaa paikan päällä tapahtuvan testauksen tehokkuutta ja siirrettävyyttä.
|
Malli |
Taajuusalue |
Resoluutiokaistanleveys (RBW) |
Vaihekohina |
Kokonaisamplitudin tarkkuus |
Näytetty keskimääräinen kohinataso (DANL) |
|---|---|---|---|---|---|
|
SHA861A |
9 kHz~3.6 GHz |
1 Hz ~ 10 MHz, in 1-3-10 sequence |
-104 dBc/Hz |
±0.7 dB |
-165 dBm/Hz |
|
SHA862A |
9 kHz~7.5 GHz |
1 Hz ~ 10 MHz, in 1-3-10 sequence |
-104 dBc/Hz |
±0.7 dB |
-165 dBm/Hz |

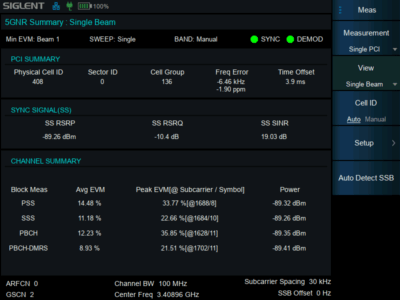

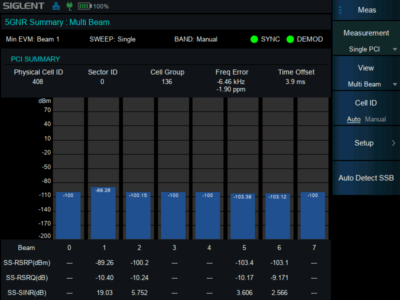

5G-tukiasemien käyttöönoton aikana operaattorit tarvitsevat verkon laadun ja säteen suorituskyvyn tarkan validoinnin. SHA860A:n 5G NR OTA -tila demoduloi signaaleja ja poimii niistä keskeiset parametrit, kuten taajuuden, fyysisen solun identiteetin (PCI, physical cell identity), SSB-indeksin, taajuusvirheen ja virhevektorin suuruuden (EVM, error vector magnitude) SSB-osalle. Nämä parametrit visualisoidaan konstellaatiokaavioiden avulla. Tämä toiminto on elintärkeä 5G:n ei-itsenäisten (NSA, Non-Standalone) käyttöönottojen optimoinnissa, mikä varmistaa saumattoman koordinoinnin LTE- ja 5G-verkkojen välillä.
LTE OTA -testausominaisuus tarjoaa kattavat demodulaatiometriikat, kuten PCI:n, sektori-ID:n, soluryhmän, taajuusvirheen, aikapoikkeaman, synkronointitilan ja tehotasot (PSS/SSS/CRS/PBCH), sekä EVM-mittaukset ja konstellaatiokaaviot. Analysoimalla signaalin laatua, kanavan suorituskykyä ja häiriöitä useissa soluissa voidaan toteuttaa kohdennettuja strategioita verkon tehokkuuden ja käyttökokemuksen parantamiseksi.
110 MHz:n reaaliaikaisen kaistanleveyden ja 300 000 FFT/s:n prosessointinopeuden ansiosta SHA860A tallentaa jopa 3,51 µs:n pituisia transienttisignaaleja 100 %:n sieppaustodennäköisyydellä (POI). Edistyneet työkalut, kuten taajuusmaskin liipaisu (FMT), tiheys-, 3D-, spektrogrammi- ja teho vs. aika -näytöt (PvT), mahdollistavat monimutkaisten signaalien moniulotteisen analysoinnin, mikä on ihanteellista häiriöiden metsästykseen ja spektrin valvontaan dynaamisissa 5G-ympäristöissä.
Komponenttiviat heikentävät tukiaseman suorituskykyä, mikä johtaa peittoalueen aukkoihin ja signaalin voimakkuuden heikkenemiseen. SHA860A tehostaa ylläpitoa nopeilla yhden portin kaapelihäviöiden, paluu-/lisäysvaimennusten, VSWR:n ja vikaetäisyyden mittauksilla. Valinnainen päivitys lisää 1-polkuisen, 2-porttisen vektoripiirianalysaattorin toiminnallisuuden, joka tukee S11/S21-testausta, Smith-diagramminäyttöjä ja huomattavaa 114 dB:n dynaamista aluetta tarkkaa amplitudi-/vaihevasteanalyysiä varten.
Pulssianalyysitoiminto, jossa on 10 001 mittauspistettä tehon, pulssisiirtymien ja signaalin ominaisuuksien arvioimiseksi useiden tunnistustilojen (positiivinen/negatiivinen huippu, näyte, keskiarvo ja tavanomainen) avulla. Tämä varmistaa RF-laitteen suorituskyvyn perusteellisen validoinnin todellisissa olosuhteissa.
Signaali- ja spektrianalysaattori, jossa on IQ-tiedonkeruutoiminto, on yleinen signaalinkeruutyökalu. SHA860A:ssa on 1 Gt RAM-muistia, 300 MHz:n näytteenottotaajuus ja 110 MHz:n kaistanleveys, ja se tarjoaa tehokkaan yhdistelmän teknisiä tietoja, toimintoja ja siirrettävyyttä kenttäympäristössä dataa kerääville käyttäjille. Käyttäjät voivat lähettää ja tallentaa IQ-dataa USB:n tai lähiverkon kautta offline-analyysiä varten, jolloin signaalit voidaan toistaa ja spektrin yksityiskohdat visualisoida vertaansa vailla olevalla selkeydellä.

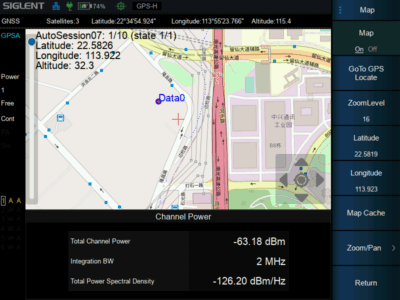

Tukiasemien testauksen lisäksi on ratkaisevan tärkeää tunnistaa 5G/LTE-peitto tietyillä alueilla. Sisä-/ulkokartoitusominaisuuden avulla teknikot voivat paikantaa tukiasemia, seurata antennin suuntausta/korkeutta ja tunnistaa heikon kuuluvuuden tai häiriöalttiita alueita. Tiedonkeruun, toiston ja GPS-lukituksen jälkeisen ±0,01 ppm:n tarkkuuden ansiosta verkon optimointi sekä sisä- että ulkoympäristöissä on yksinkertaista.
| Brand | Siglent |
|---|---|
| Frequency Range | 9 kHz~3.6 GHz |
| Resolution Bandwidth (RBW) | 1 Hz ~ 10 MHz, in 1-3-10 sequence |
| Phase Noise | -104 dBc/Hz |
| Total Amplitude Accuracy | ±0.7 dB |
| Display Average Noise Level (DANL) | -165 dBm/Hz |
