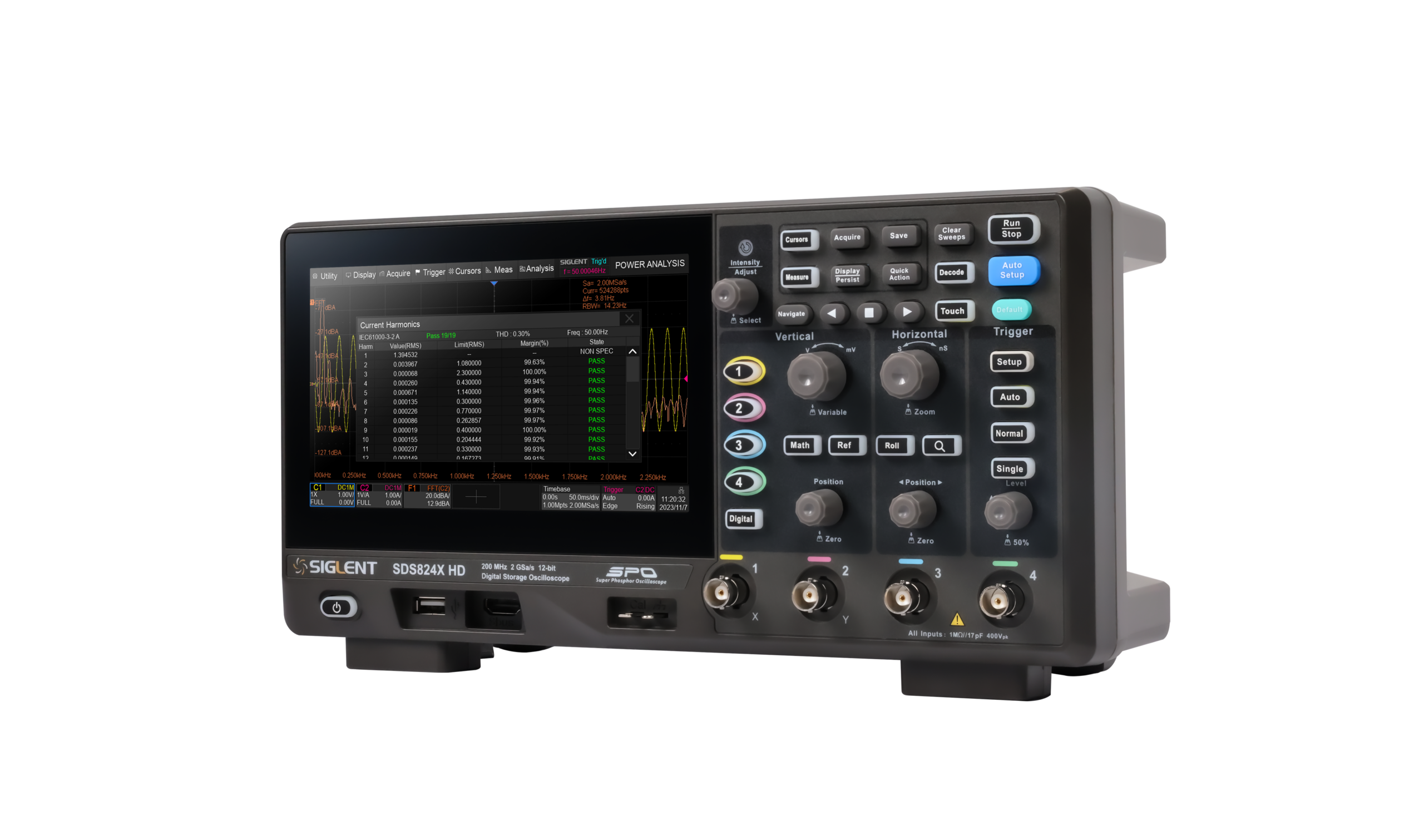

SDS800X HD -sarjan ominaisuuksia:

SIGLENTin SDS800X HD -sarjan korkearesoluutioisissa, digitaalisissa oskilloskoopeissa on 2 GSa/s:n näytteistysnopeus, 12-bittiset analogi-digitaalimuuntimet sekä erinomainen kohinataso. Sarjaa on saatavana 200 MHz:n, 100 MHz:n ja 70 MHz:n kaistanleveydellä. Enimmäistallennuspituus on 100 Mpts. Oskilloskoopeilla on 2/4 analogista kanavaa + 16 digitaalista kanavaa sekasignaalin analysointikyvyllä.

SDS800X HD -sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on jopa 120 000 wfm/s (normaalitilassa, jopa 500 000 wfm/s sekvenssitilassa). Siinä on 256 tason intensiteettiluokituksen näyttötoiminto sekä värilämpötilan näyttötila. Se käyttää myös innovatiivista, digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Useita tehokkaita liipaisutiloja, mukaan lukien sarjaväylän liipaisu. Työkalut, kuten aaltomuototallennus, haku- ja navigointitoiminnot, maskitesti, Bode-kaavio ja tehoanalyysi mahdollistavat laajennettujen aaltomuototallenteiden kaappaamisen, tallentamisen ja analysoinnin. SDS800X HD:n ominaisuuksiin kuuluu myös vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia, sarjadekoodaus sekä optiona 25 MHz:n aaltomuotogeneraattori.

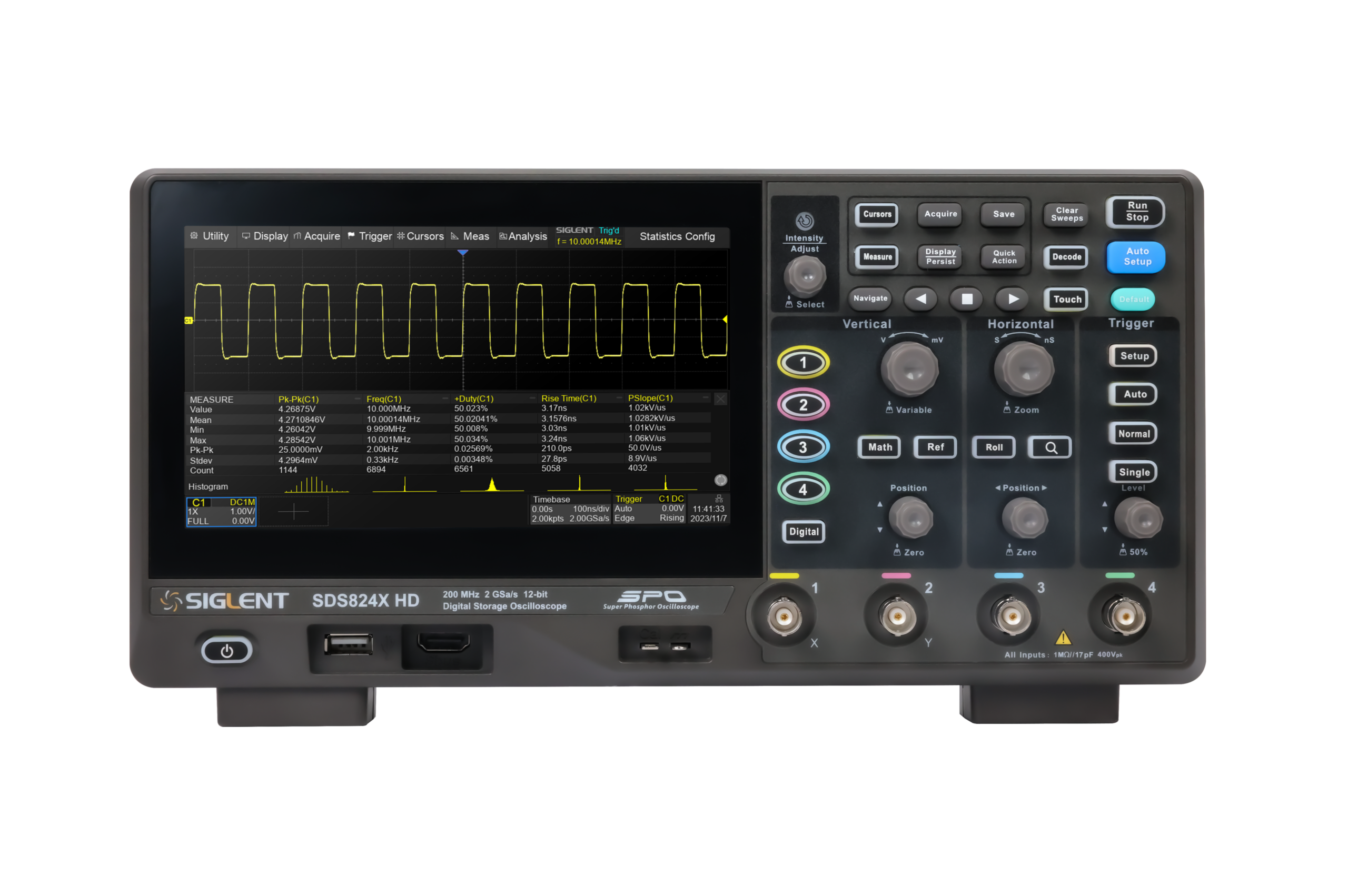

7 tuuman kapasitiivinen kosketusnäyttö. Myös hiiriohjaus ja verkon etähallinta lähiverkon kautta mahdollista.

• 12-bittinen, korkea resoluutio
• 12-bittiset analogi-digitaalimuuntimet, joiden näytteenottonopeus on jopa 2 GSa/s
• 70 μVrms kohinataso@ 200 MHz:n kaistanleveydellä
• 2/4 analogista kanavaa, jopa 200 MHz:n kaistanleveys
• SPO-tekniikkaa
  • aaltomuodon sieppausnopeus jopa 120 000 wfm/s (normaali tila) ja 500 000 wfm/s (sekvenssitila)
  • tukee 256 tason intensiteettiluokitusta ja värilämpötilan näyttötiloja
  • enintään 100 Mpts:n tallennuspituus
  • digitaalinen liipaisujärjestelmä
• Älykäs liipaisin: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV-tuettu) , Qualified, Nth edge, Delay, Setup/Hold time
• Sarjaväylän liipaisu ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN
• Segmentoitu hankinta (sekvenssi) -tila, joka jakaa tallenteen enimmäispituuden useaan (enintään 80 000) segmenttiin käyttäjän asettamien liipaisuehtojen mukaisesti, ja segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman tallentamiseen
• Aaltomuodon tallennus (History) -toiminto; tallennetun aaltomuodon enimmäispituus on 80 000 kehystä
• Automaattiset mittaukset yli 50 parametrilla
• Runsaat data-analyysitoiminnot, kuten haku, navigointi, laskuri, Bode-kaavio ja tehoanalyysi(Optio SDS800XHD-PA)
• Nopea laitteistopohjainen maskitestitoiminto
• 16 digitaalista kanavaa (Optiot: SLA1016-digitaaliset mittapäät ja SDS800XHD-16LA-ohjelmistolisenssi)
• 25 MHz:n aaltomuotogeneraattori (Optiot: SDS800XHD-FG ohjelmistolisenssi  ja  SAG1021l signaaligeneraattori)
• 7 tuuman TFT-LCD -näyttö 1024 * 600 resoluutiolla; kapasitiivinen kosketusnäyttö

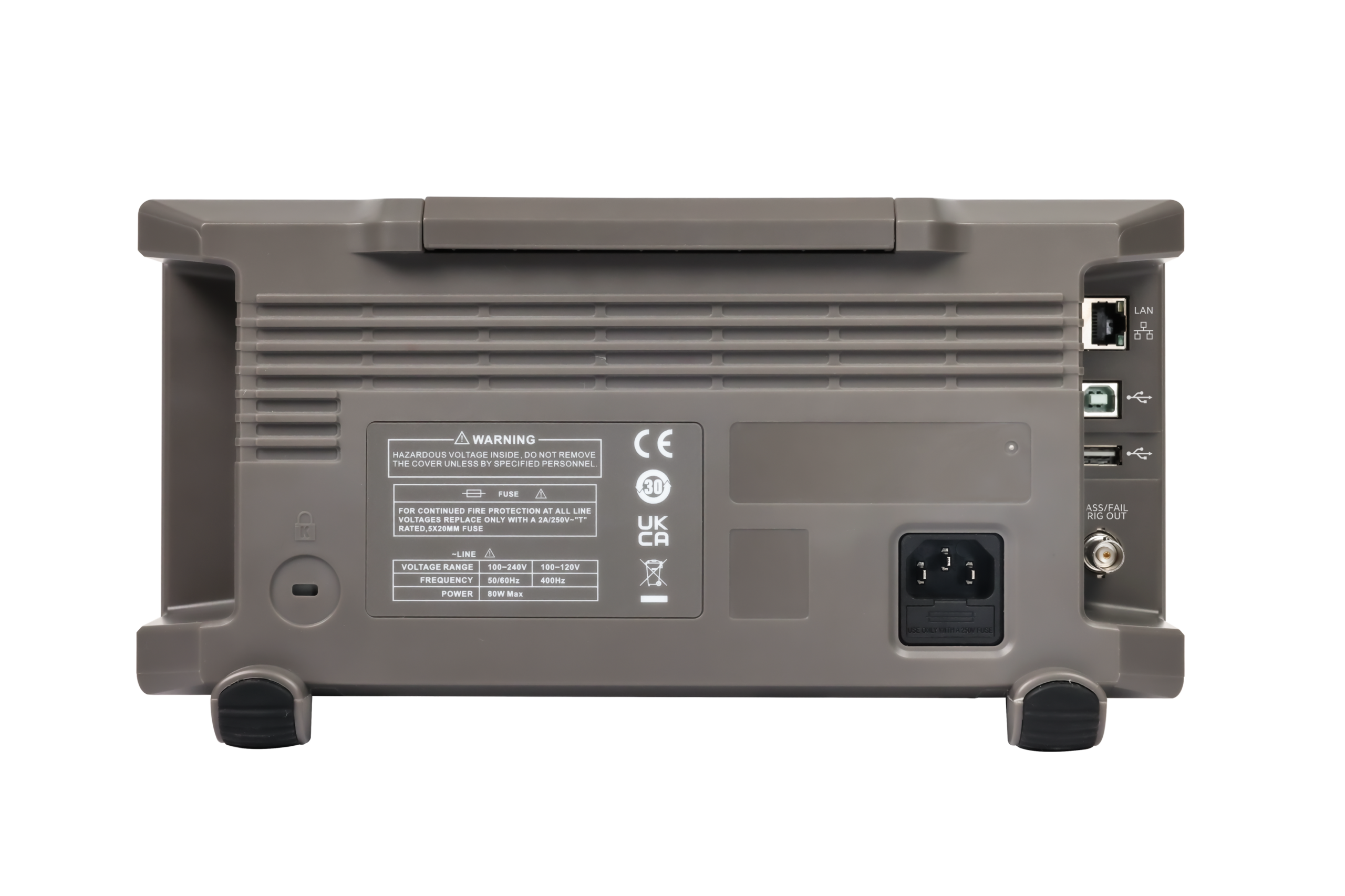

• Liitännät: USB-isännät, USB-laite (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla. Tukee SCPI-kaukosäätimen komentoja. Tukee ulkoista hiirtä ja näppäimistöä. Tukee NTP:tä.

12-bitin korkea resoluutio

Korkearesoluutioisissa oskilloskoopeissa on erinomaiset signaalintunnistus- ja näyttöominaisuudet, jotka auttavat analysoimaan signaalien yksityiskohtia ja ominaisuuksia ja tarjoavat suuren edun sellaisissa sovelluksissa, kuten korkean tarkkuuden virtalähteen testaus, virtalähteen aaltoilumittaus, laitteiden suorituskyvyn optimointi ja moottorin ohjausyksikkötestaus.

Suuri muistisyvyys

100 Mpts:n (max.) muistisyvyydellä SDS800X HD soveltuu pitkäaikaisten signaalien, matalataajuisten signaalien ja ohimenevien ilmiöiden tarkkailuun ja analysointiin. Suurella muistisyvyydellä oskilloskooppi pystyy käsittelemään enemmän dataa, ja myös laskentatulosten tarkkuus ja vakaus ovat suurempia.

Lukuisia liipaisu- ja dekoodausvaihtoehtoja

SDS800X HD:ssä on useita liipaisutyyppejä, mukaan lukien reuna-, kaltevuus-, viive-, set/hold- ja erilaiset väyläliipaisimet (sarjaliipaisimet). Se tukee I2C-, SPI-, UART-protokollien liipaisua ja dekoodausta sulautetuissa järjestelmissä ja CAN-, LIN-protokollia autoteollisuudessa, ja se voi siepata ja näyttää väylän protokollatiedot tarkasti ja intuitiivisesti taulukossa tai muilla tavoilla.

Tehokkaat matemaattiset funktiot

Sisäänrakennettu FFT-toiminto, toimintapisteiden enimmäismäärä on 2 Mpts, 4 itsenäistä matemaattista aaltomuotoa. Tukee käyttäjän määrittämiä operaatiolausekkeita. Erinomaisella spektriresoluutiolla laite voi analysoida tarkemmin signaalien taajuuskomponentteja ja energiajakaumaa, ja se muuttuu helposti spektrianalysaattoriksi.

Tehokas tehoanalyysi(optio)

Tehoanalyysi Siglentin jänniteanturilla (DPB5000-sarja) ja virta-anturilla (CP6000-sarja) voi analysoida nopeasti ja tarkasti 12 parametria, kuten virran laadun, virran harmoniset aallot, käynnistysvirran, transienttivasteen jne. Se soveltuu erittäin hyvin epänormaalien harmonisten aaltojen havaitsemiseen, harmonisten aaltojen analysointiin, laitteiden vakauden arviointiin, sähkömagneettisten häiriöiden arvioimiseen ja muihin testeihin.

Optio SDS800XHD-PA

Erinomainen silmukkavastetestaus

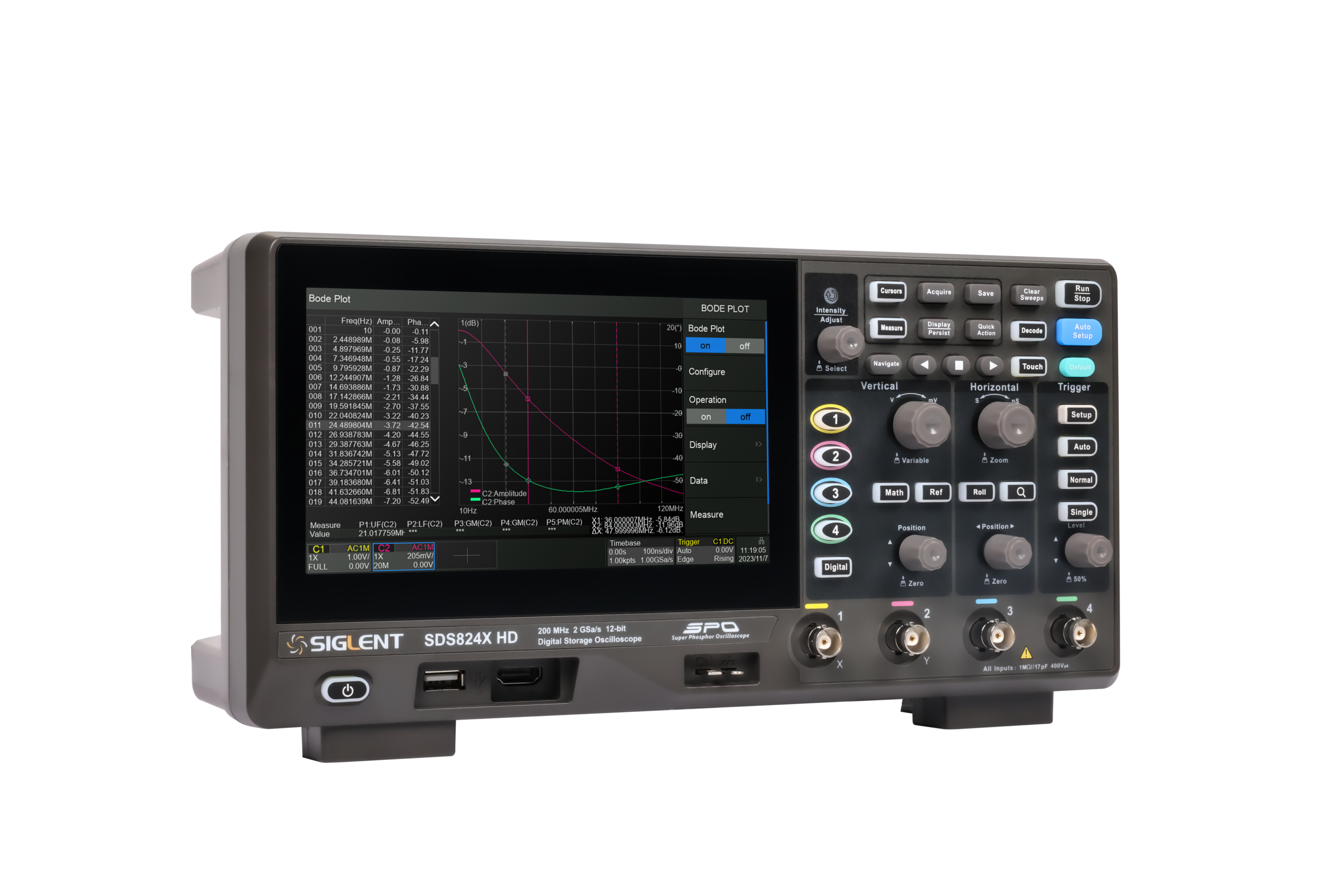

SDS800X HD:ssa on vakiona Bode-kaavio, ja Siglentin Isolated Signal Generator -vaihtoehdolla (SAG1021I) tai Siglentin mielivaltaisen aaltomuodon generaattorilla SDS8000X HD voi suorittaa silmukkavastetestauksen, määrittää testattavan laitteen taajuusvastekäyrän ja saada helposti vahvistus- ja vaihearvot jokaisessa taajuuspisteessä. Samaan aikaan datalistan, kohdistinmittauksen ja automaattisten mittaustoimintojen avulla voit analysoida Bode Plot -käyrää yksityiskohtaisesti, arvioida järjestelmän vakautta ja niin edelleen.

Optiot: SDS800XHD-FG ohjelmistolisenssi  ja  SAG1021l signaaligeneraattori

16-kanavainen, digitaalinen logiikkasignaalianalyysi (optio)

Siglentin 16-kanavaisen logiikka-analysaattorin anturivaihtoehdon (SLA1016) avulla SDS800X HD:een voidaan lisätä 16 digitaalista kanavaa vaikuttamatta muihin testitoimintoihin, toteuttaa sekasignaalin hankinta ja analyysi sekä ratkaista nopeasti analogis-digitaalisen sekasignaalin suunnittelu ja analyysiongelmat.

Optioita: SLA1016-digitaaliset mittapäät ja SDS800XHD-16LA-ohjelmistolisenssi
