Siglent SDS7304A Digitaalinen oskilloskooppi 3GHz

18990,00€ (Verollinen: 23832,45€)

Uutuus!

Jälkitoimituksena.

Ei varastossa, vain jälkitoimituksena

Siglent SDS7304A Digitaalinen oskilloskooppi 3GHz

Analogisia kanavia: 4 + EXT
Kaistanleveys 3 GHz
Reaaliaikainen näytteistysnopeus jopa 20 GSa/s (kaksi kanavaa), 10GSa/s (3 tai 4 kanavaa)
Pystyresoluutio: 12-bittinen,
jopa 16-bittinen ERES-tilassa
Muistisyvyys max.: vakiona 500 Mpts/kanava, optiona 1 Gpts/kanava (kahden kanavan tilassa)
Aaltomuodon sieppausnopeus jopa 1 000 000 wfm/s
Liipaisutyypit: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge,
Setup/hold, Delay, Serial
Sarjaväyläliipaisu ja dekoodaus:
- Vakiona: I2C, SPI, UART, CAN, LIN
- Optiona: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (vain dekoodaus), ARINC429, USB 2.0
  (vain dekoodaus)
Mittaukset: yli 50 parametria, tilastoja, histogrammi, trendi ja seuranta
Laskenta:
- 4 traces
- 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation,
  MaxHold, MinHold, ERES, Average, Filter. Tukee kaavaeditoria.
Data-analyysi: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and
Power Analysis, Eye/Jitter Analysis, SignalScan, Compliance Test (USB 2.0, 100Base-TX, 1000Base-T,
100Base-T1, 1000Base-T1, MIPI-DPHY), Spektrianalysaattoritila (RTSA/DDC/Sigal-analyysi, vain A-malleissa)
Digitaalinen kanava (optio): 16-kanavainen; suurin näytteistysnopeus jopa 1 GSa/s; tallenteen pituus jopa 50 Mpts
Aaltomuotogeneraattori (optio): Sisäänrakennettu, taajuus jopa 50 MHz, näytteistysnopeus 125 MSa/s, 16 kpts:n aaltomuotomuisti
Prosessori: Intel Core i3-8100 tai parempi, 32 Gt muistia, 250 Gt tallennustilaa, Linux-käyttöjärjestelmä
I/O:
- I/O: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device (USBTMC), 2x 1000M LAN (VXI-11+SCPI,
  Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer)
- Näyttö: 1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to
  4096x2160 @ 60Hz
- Audio: Mic input, Audio Output
- Muut: External Trigger In, Aux Out (TRIG OUT, PASS/FAIL), 10 MHz In, 10 MHz Out
Mittapäät: vakiona 500 MHz:n mittapäät, 1 mittapää kutakin kanavaa kohden
15.6" kapasitiivinen HD TFT-LCD -kosketusnäyttö (1920x1080 pikseliä)
Mitat:
- Ilman jalkoja: 444,5 mm × 334 mm × 176,4 mm
- Jalkojen kanssa: 444,5 mm × 367 mm × 176,4 mm
Paino:
- nettopaino 10,6 kg
- kokonaispaino 17,0 kg
Tuotepakettiin kuuluu skoopin lisäksi: USB-kaapeli, virtajohto, langaton hiiri, suoja, kalibrointitodistus, pikaopas (EN) sekä passiivisia mittapäitä (SP3150A, 1 jokaista kanavaa kohden) (muutokset mahdollisia)

Oskilloskoopilla 3 vuoden takuu.

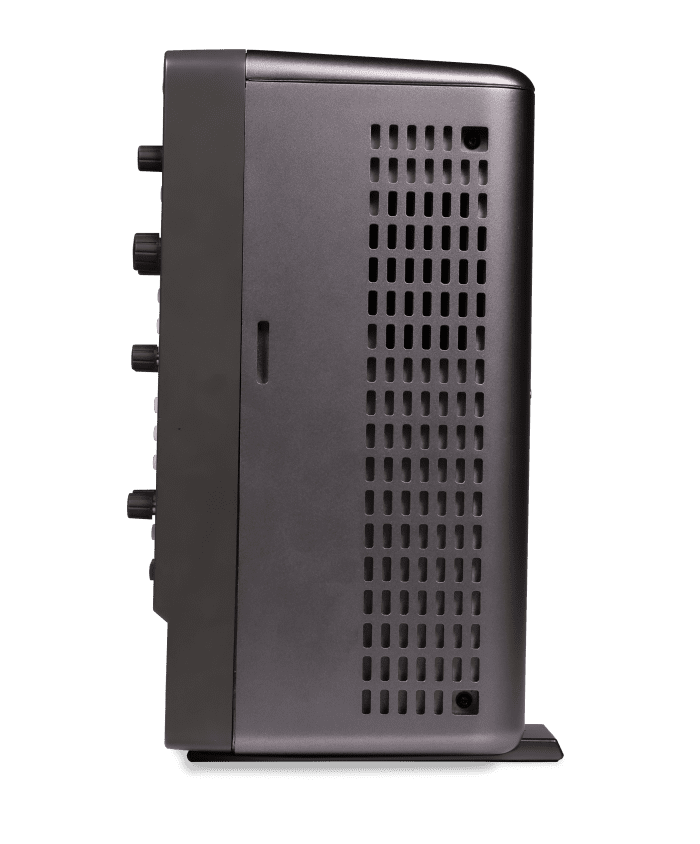

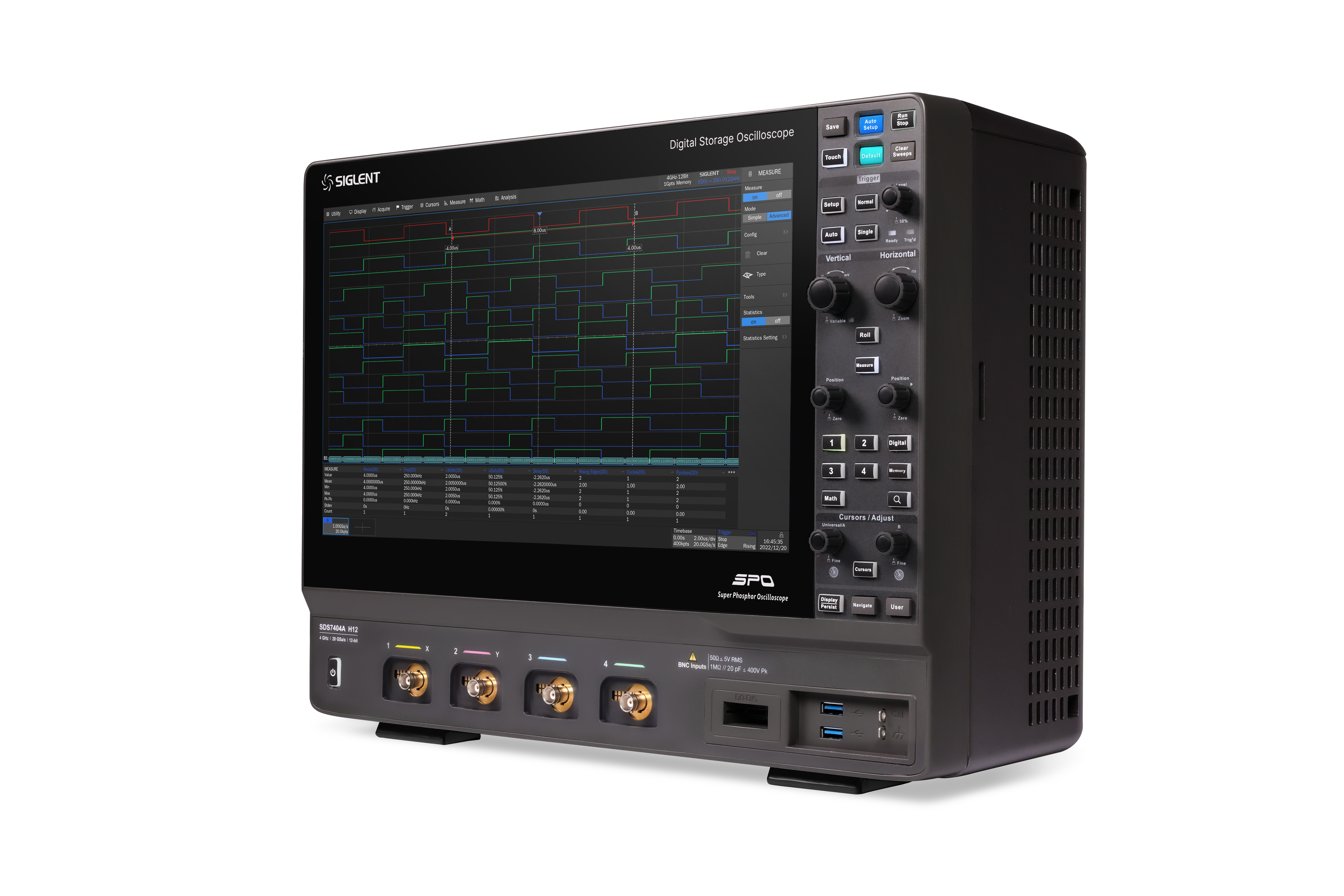

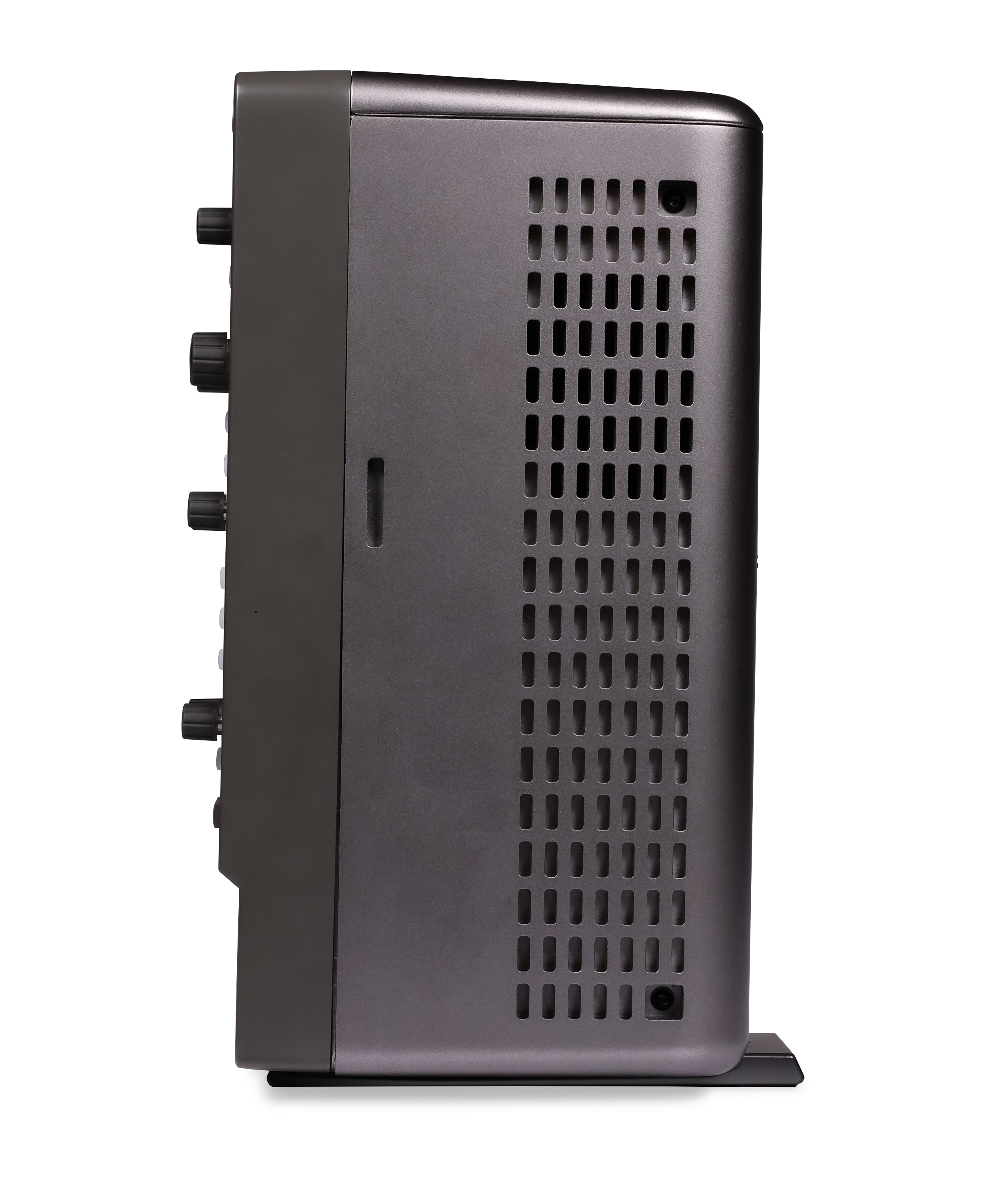

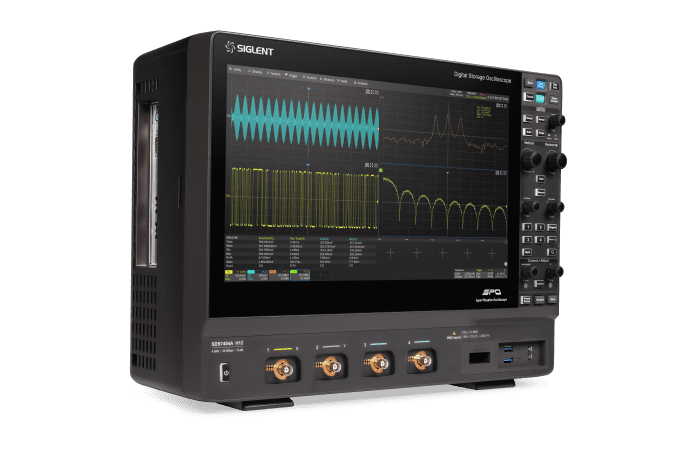

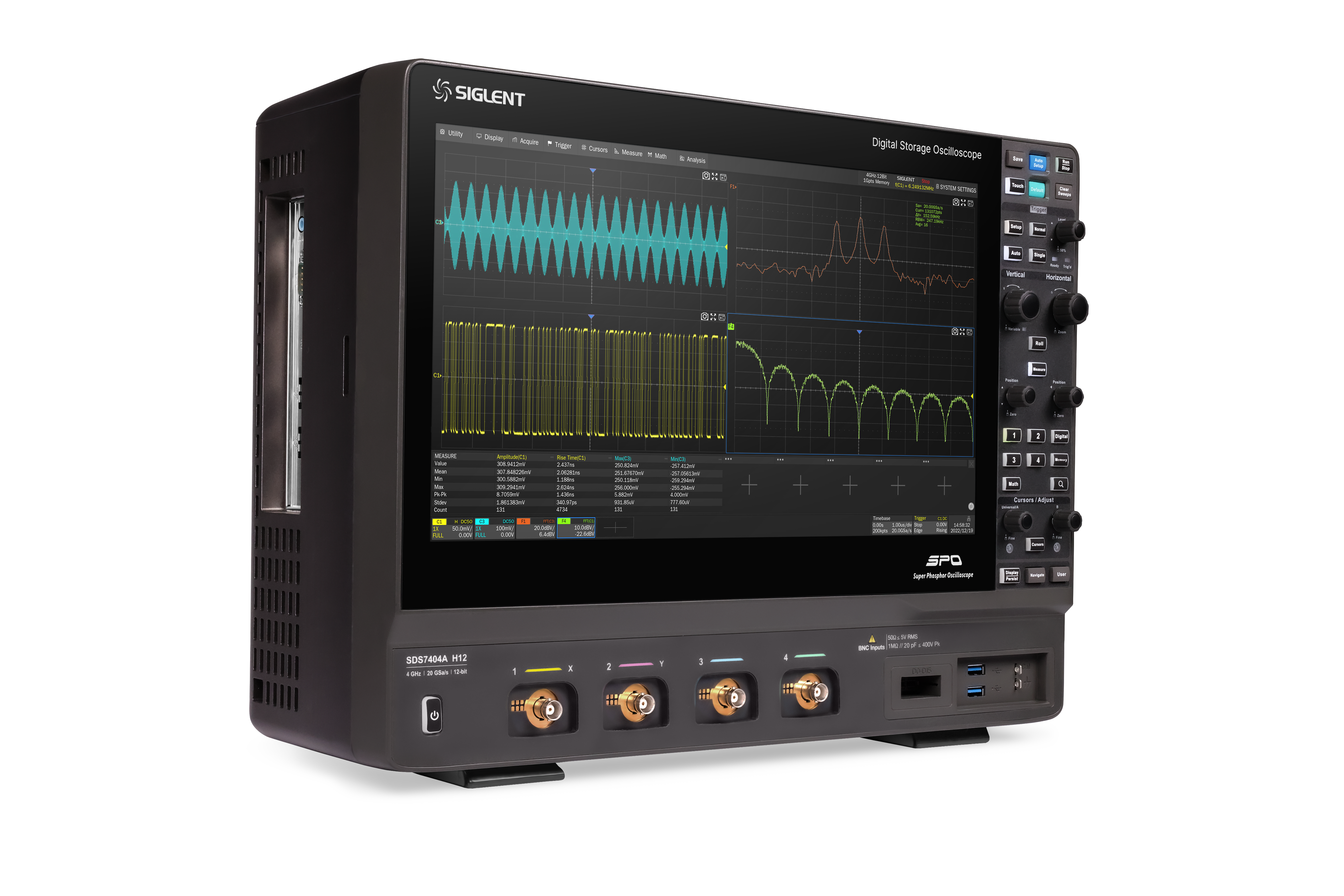

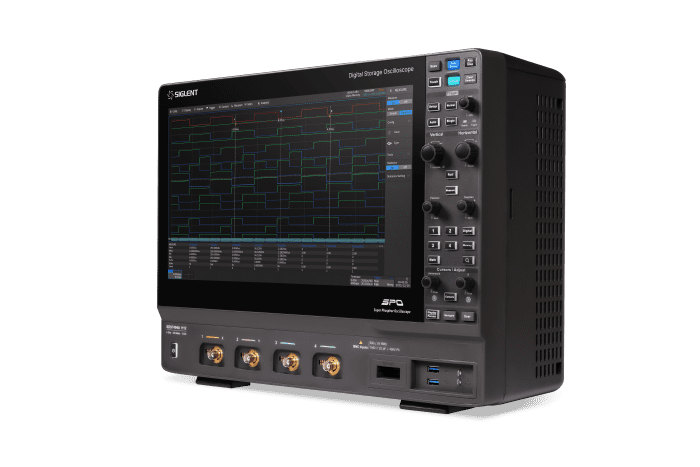

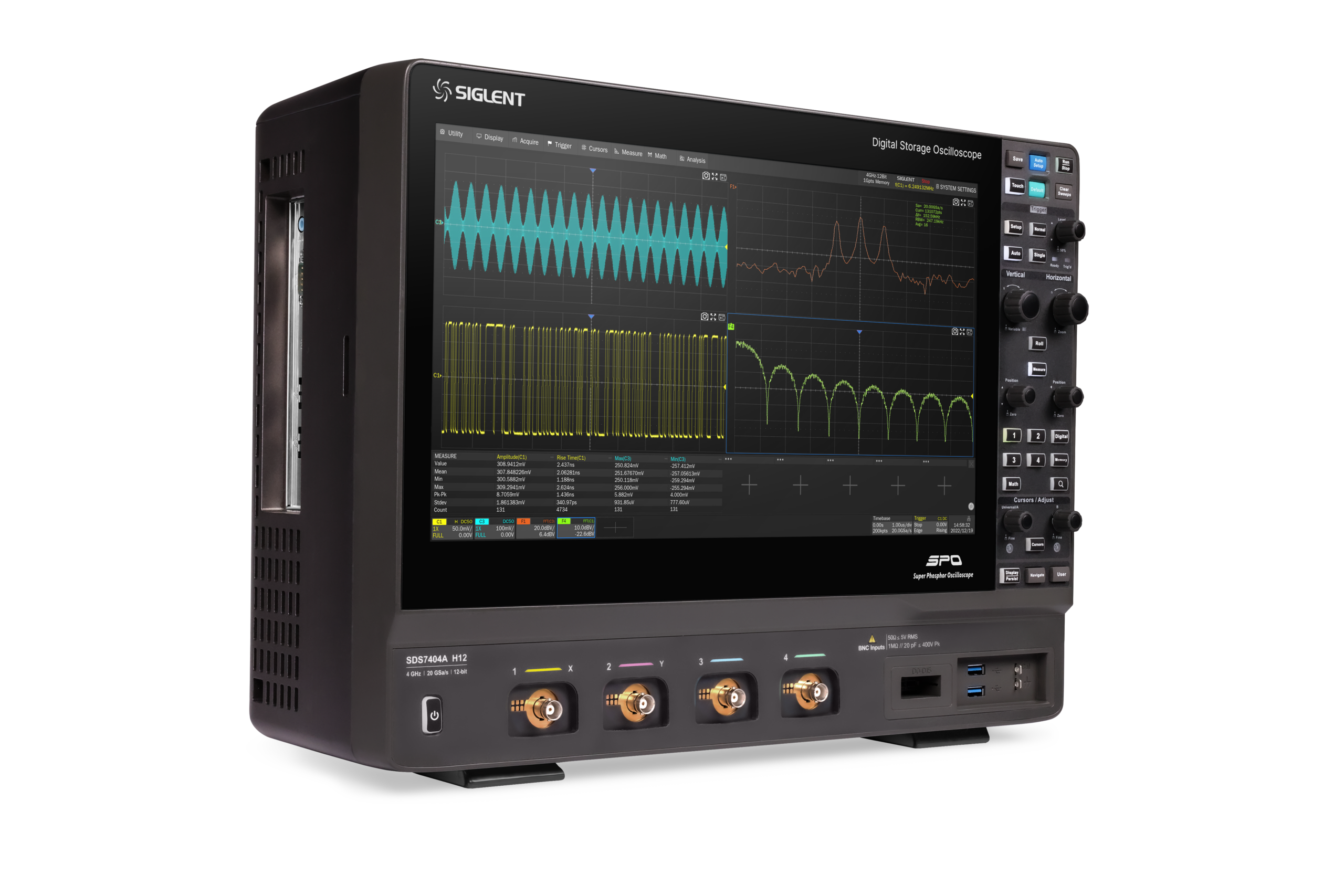

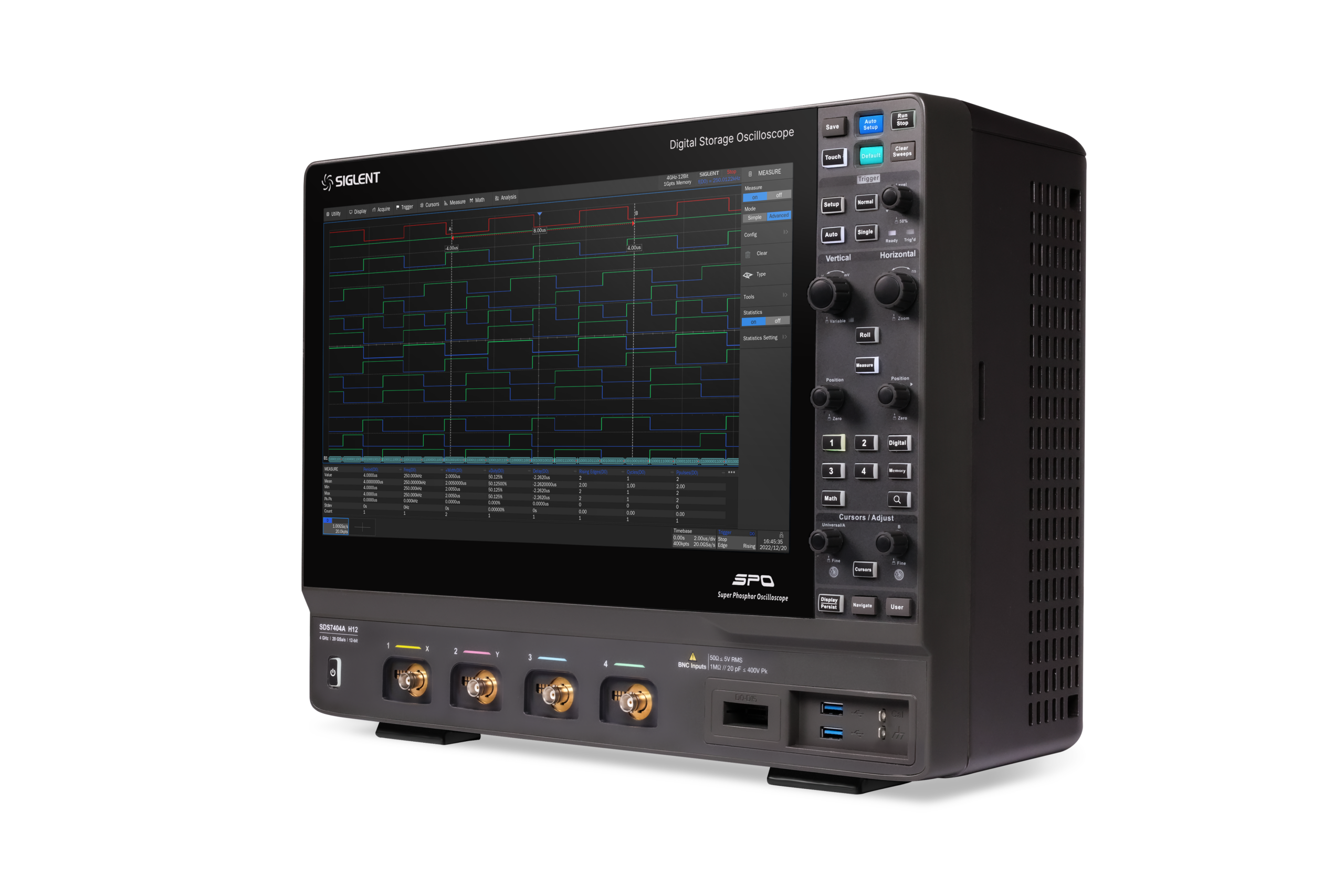

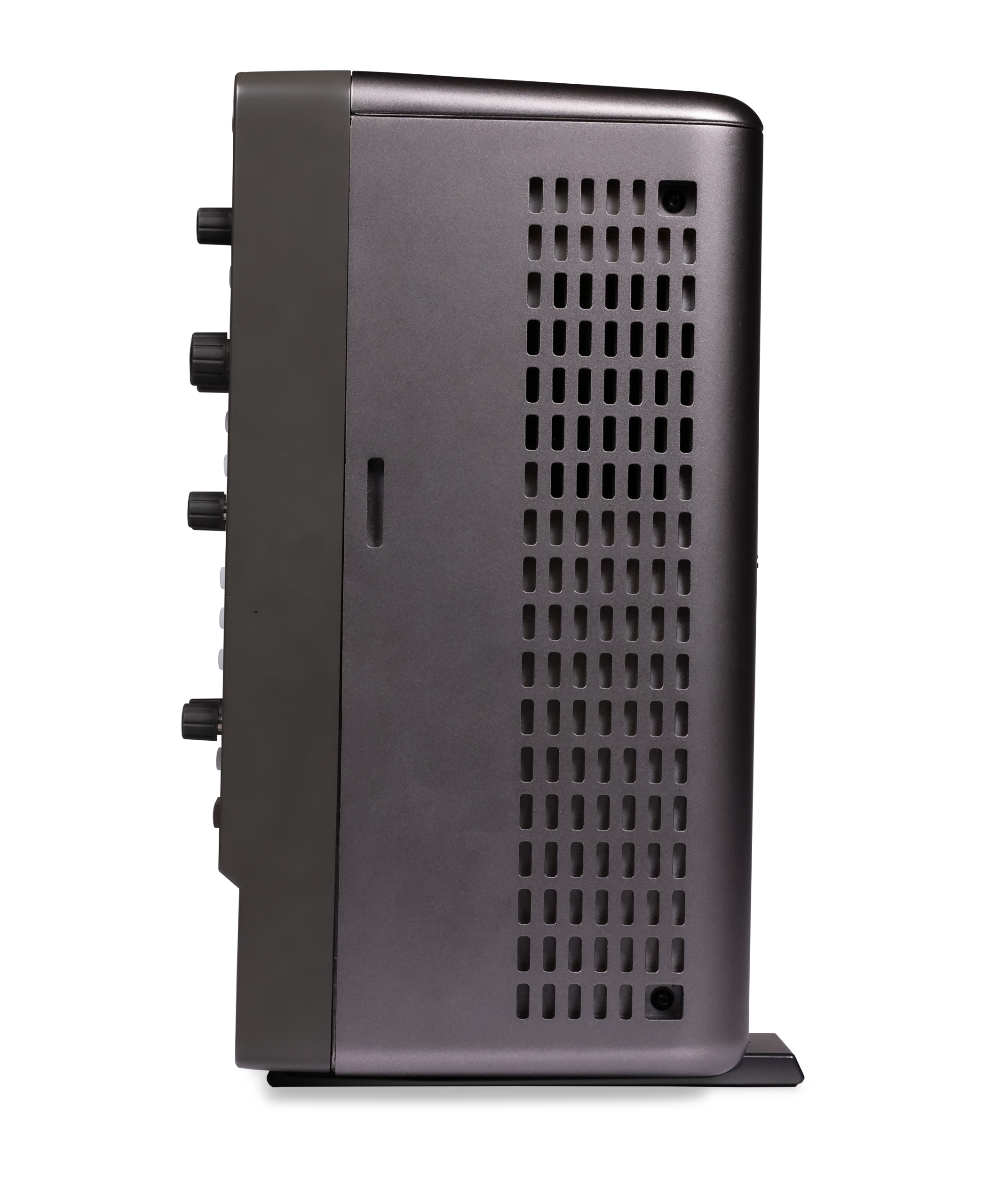

Tuotekuvissa malli SDS7404A.

SDS7000A-sarjan ominaisuuksia:

SIGLENTin SDS7000A-sarjan digitaalisia oskilloskooppeja on saatavilla 8 GHz:n, 6 GHz:n, 4 GHz:n ja 3 GHz:n kaistanleveydellä. Niissä on 12-bittiset ADC:t, joiden näytteistysnopeus on jopa 20 GSa/s ja enimmäistallennuspituus 1 Gpts/kanava. Lisäksi niissä on jopa 4 analogista kanavaa + 16 digitaalista kanavaa sekasignaalin analysointiin.

SDS7000A-sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on jopa 1 000 000 wfm/s. Lisäksi siinä on 256-tason intensiteettiluokituksen näyttötoiminto sekä värilämpötilan näyttötila. Se käyttää myös innovatiivista digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisujärjestelmä tukee useita tehokkaita liipaisutiloja, mukaan lukien sarjaväylän liipaisua. Työkalut, kuten aaltomuototallennus (History), haku- ja navigointitoiminnot, signaalin skannaus, maskitesti, Bode-kaavio, tehoanalyysi, eye-/jitter-analyysi ja yhteensopivuustesti, mahdollistavat laajennettujen aaltomuototiedostojen sieppaamisen, tallentamisen ja analysoinnin. Vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia ja 50 MHz:n aaltomuotogeneraattorin sekä sarjadekoodauksen vaihtoehdot.

Suuri 15,6 tuuman kapasitiivinen HD-kosketusnäyttö ja käyttäjäystävällinen käyttöliittymä. Myös hiiriohjaus ja verkon etähallinta lähiverkon kautta.

SDS7000A-sarjan mallit:

Malli	Kaistanleveys	Kanavat	Reaaliaikainen näytteistysnopeus	Muistin syvyys	Aaltomuodon sieppausnopeus
SDS7304A H12	3 GHz	4 + EXT	20 GSa/s (kaksi kanavaa)	500 Mpts/kanava (vakio), 1 Gpts/kanava (optio)	1,000,000 wfm/s
SDS7404A H12	4 GHz	4 + EXT	20 GSa/s (kaksi kanavaa)	500 Mpts/kanava (vakio), 1 Gpts/kanava (optio)	1,000,000 wfm/s
SDS7604A H12	6 GHz	4 + EXT	20 GSa/s (kaksi kanavaa)	500 Mpts/kanava (vakio), 1 Gpts/kanava (optio)	1,000,000 wfms/s
SDS7804A H12	8 GHz	4 + EXT	20 GSa/s (kaksi kanavaa)	500 Mpts/kanava (vakio), 1 Gpts/kanava (optio)	1,000,000 wfms/s
SDS7604AP	6 GHz	4 + EXT	20 GSa/s (kaikki kanavat)	1 Gpts/kanava (vakio), 2 Gpts/kanava (optio)	1,000,000 wfms/s
SDS7804AP	8 GHz	4 + EXT	20 GSa/s (kaikki kanavat)	1 Gpts/kanava (vakio), 2 Gpts/kanava (optio)	1,000,000 wfms/s

4 analogista kanavaa, jopa 8 GHz:n kaistanleveys ja jopa 20GSa/s näytteistysnopeus
12-bittinen ADC
Matala taustakohina: 300 μVrms (8 GHz:n kaistanleveys), 220 μVrms (4 GHz:n kaistanleveys)
SPO-tekniikkaa
Älykäs liipaisin: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (HDTV-tuettu). Zone Trigger yksinkertaistaa edistynyttä liipaisua
Sarjaväylän liipaisu ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 ja USB 2.0 (kts. optiot)
Segmentoitu hankinta (sekvenssi) -tila, jossa tiedoston enimmäispituus jaetaan useisiin segmentteihin (enintään 124 000) käyttäjän asettamien liipaisuehtojen mukaan ja segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman sieppaamiseen
Aaltomuodon tallennus (History) -toiminto, tallennetun aaltomuodon enimmäispituus on 124 000 kuvaa
Automaattiset mittaukset yli 50 parametrilla
32 Mpts FFT, suodatin, yhteenlasku, vähennyslasku, kertolasku, jako, integrointi, differentiaali, neliöjuuri jne.
Runsaat tiedon analysointitoiminnot, kuten haku, navigointi, signaaliskannaus, digitaalinen volttimittari, laskuri, aaltomuodon histogrammi, Bode-kaavio, tehoanalyysi, eye-/jitter-analyysi ja vaatimustenmukaisuustesti
Spektrianalysaattori-tila (vain A-mallit)
Nopea laitteistopohjainen keskiarvo, korkea resoluutio; nopea laitteistopohjainen maskitestitoiminto, maskieditorityökalu käyttäjän määrittämien maskien luomiseen
16 digitaalista kanavaa (optio)
Sisäänrakennettu 50 MHz:n aaltomuotogeneraattori (optio)
Suuri 15,6 tuuman HD TFT-LCD -näyttö 1920 * 1080 resoluutiolla; kapasitiivinen kosketusnäyttö

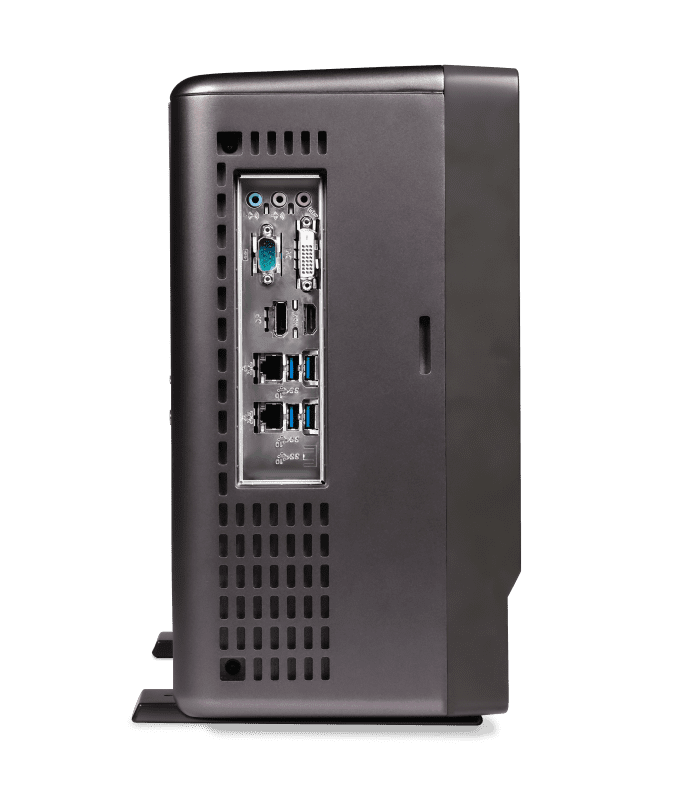

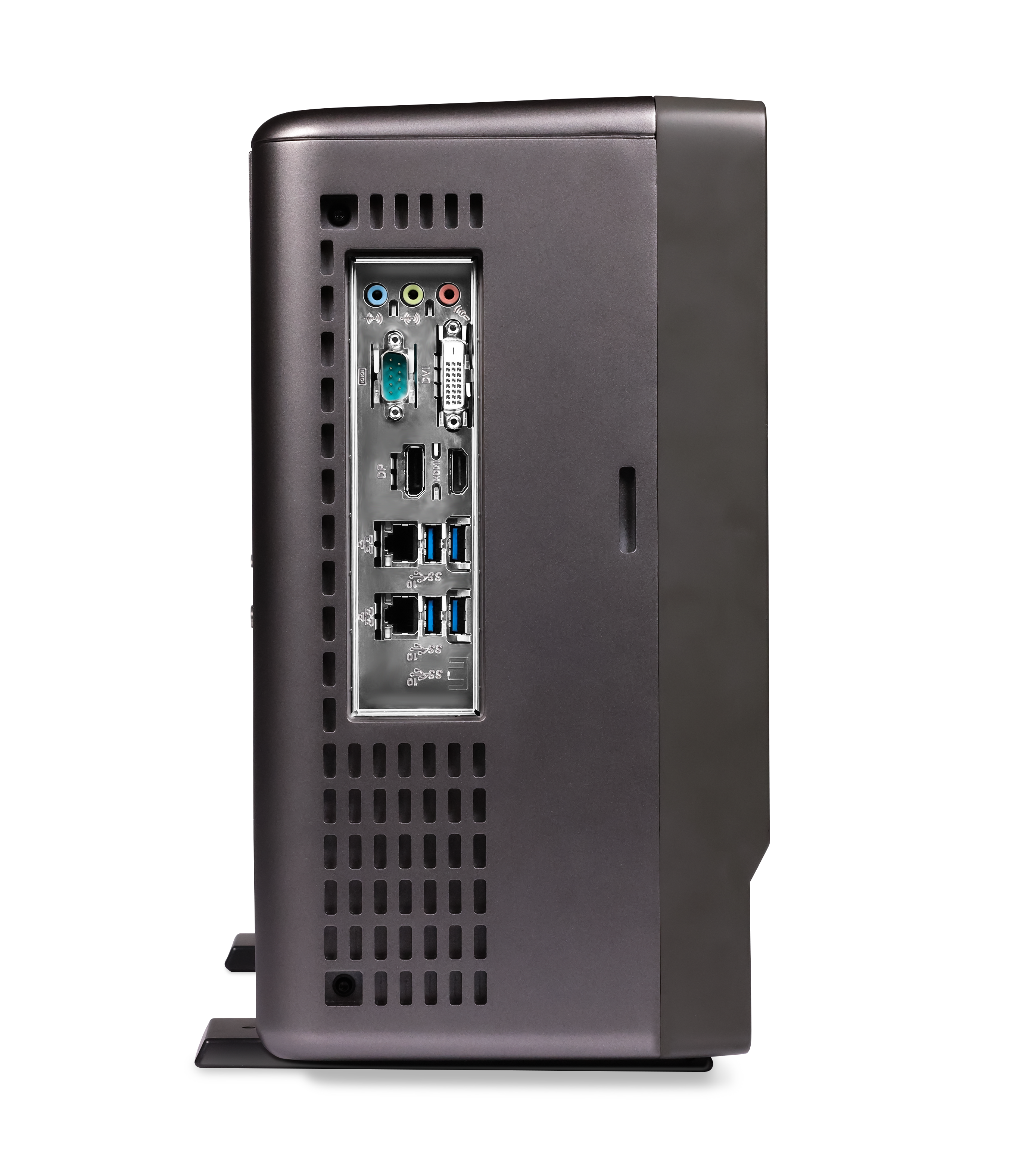

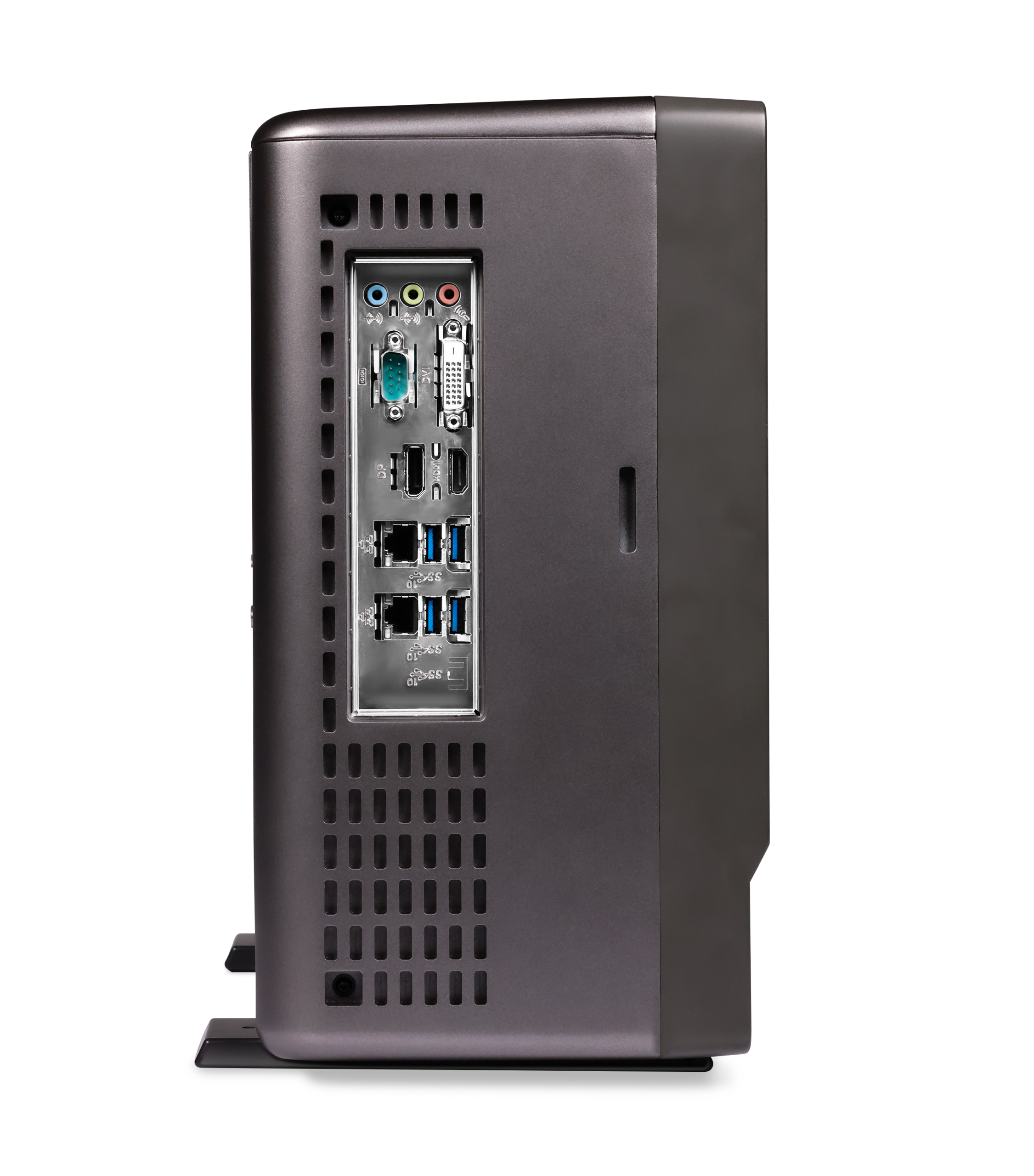

Liitännät: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Audio, Ulkoinen Trigger In, Aux Out (Pass / Fail Trigger Out), 10 MHz In, 10 MHz Out
Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla; tukee SCPI-kaukosäätimen komentoja; ulkoinen hiiri ja näppäimistö

SDS7000A-sarjan oskilloskooppiin voidaan lisätä myös ohjelmistokoodilla sarjadekoodaus, sisäänrakennettu, 1-kanavainen aaltomuotogeneraattori 50 MHz:llä (125 MSa/s) ja sisäänrakennettu, 16-kanavainen logiikka-analysaattori. Katso optiot-linkki sivun alaosassa.

Tuotepakettiin kuuluvat vakiona:

virtajohto
USB-kaapeli
langaton hiiri
suojakotelo
4 kpl mittapäitä > SP3150A, 500 MHz:n mittapää (suositus suuremmille kaistanleveyksille : SAP5000D)

12-bittinen, suuri resoluutio

12-bitin resoluutio tekee aaltomuodon yksityiskohdista selkeämpiä ja mittaustuloksista tarkempia.

Vaatimustenmukaisuustesti

USB 2.0-, 100Base-TX-, 1000Base-T-, 100Base-T1-, 1000Base-T1-protokollan yhteensopivuuden testaus on saatavilla.

Eye-/jitter-analyysi

Tukee eye diagram- ja jitter -analyysiä/-mittausta. Laite voi automaattisesti poimia sarjatiedoista referenssikellon ja luoda silmäkaavion. Mittaus useilla eye-/jitter -parametreilla. Silmäkaavioiden maskitesti saatavilla.

Spektrianalysaattoritila (valinnainen, vain A-malleille)

Spektrianalysaattoritilassa laite tukee reaaliaikaisen spektrianalysaattorin (RTSA) ja digitaalisen alasmuunnoksen (DDC) toimintoja. Sisäänrakennettu signaalianalyysiohjelmisto SigVSA mahdollistaa DDC:n lähtödatan suoran signaalianalyysin. Tuetut signaalityypit vaihtelevat yksinkertaisesta BPSK:sta monimutkaisiin laajakaistasignaaleihin, kuten 4G LTE, 5G NR, IEEE802.11b/a/g/n/ac/ax/be ja 4096QAM. Siinä on myös monipuoliset mittaustoiminnot.

Sarjaväylän dekoodaus

Näyttää dekoodatut merkit tapahtumaluettelon kautta. Väyläprotokollatiedot voidaan näyttää nopeasti ja intuitiivisesti taulukkomuodossa. Saatavilla I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 ja USB 2.0 o.

Laitteistopohjainen, nopea maskitestitoiminto

Oskilloskooppi käyttää laitteistopohjaista maskitestitoimintoa, joka suorittaa jopa 80 000 Pass/Fail-päätöstä sekunnissa. Sen avulla on helppo luoda käyttäjän määrittämiä testimalleja jäljitysmaskien vertailua varten, mikä tekee siitä sopivan pitkäaikaiseen signaalien valvontaan tai automatisoituun tuotantolinjan testaukseen.

Useita liipaisutoimintoja

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay ja serial trigger.

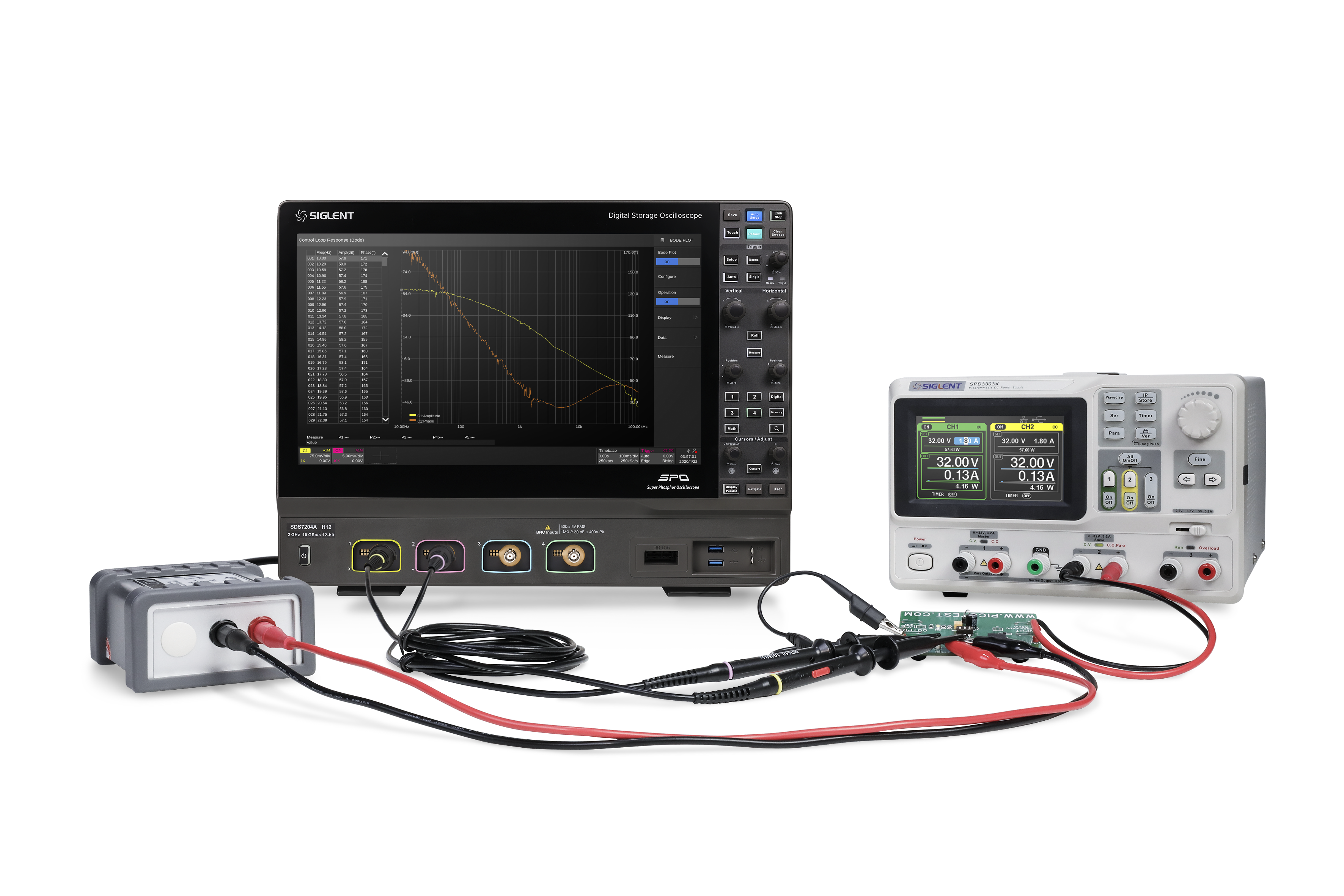

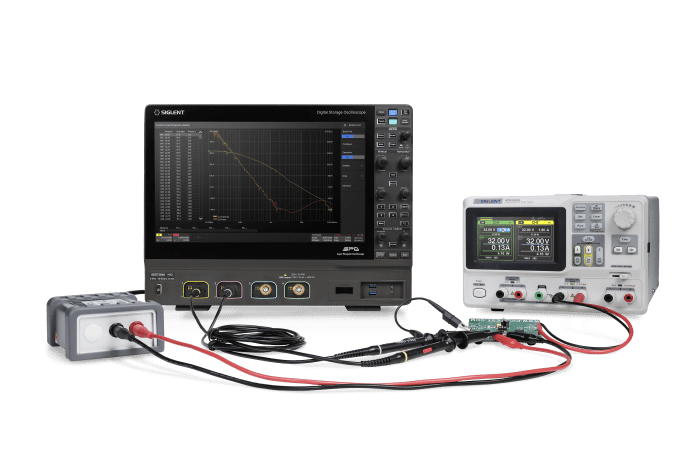

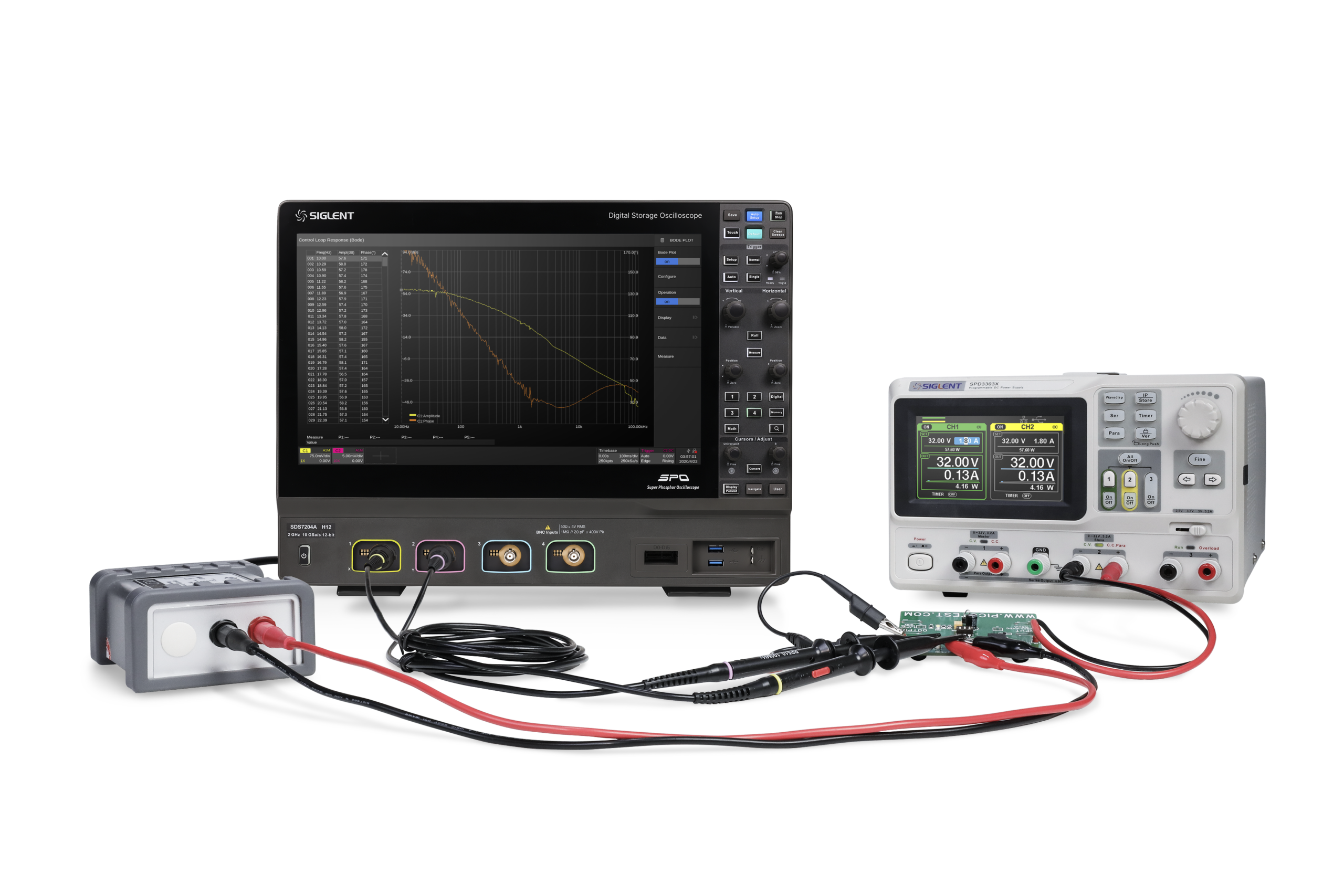

Bode-kaavio

Oskilloskooppi voi ohjata sisäänrakennettua aaltomuotogeneraattoria, SIGLENTin eristettyä USB AWG-moduulia tai erillistä SIGLENT SDG-generaattoria skannaamaan testattavan laitteen amplitudi- ja vaihetaajuusvastetta ja näyttämään tiedot Bode-kuvaajana. Tämä mahdollistaa kalliiden verkkoanalysaattoreiden korvaamisen joissakin sovelluksissa.

Syvän muistin FFT

FFT tukee jopa 32 Mpts:n toimintaa. Tämä tarjoaa korkean taajuuden resoluution suurella virkistysnopeudella. FFT-toiminto mahdollistaa myös erilaisia ikkunatoimintoja, jotta se voi mukautua erilaisiin spektrinmittaustarpeisiin. Kolme tilaa (normaali, keskimääräinen ja maksimipito) voivat täyttää erilaiset tehospektrin tarkkailuvaatimukset. Automaattinen huipun tunnistus ja merkit ovat tuettuja.

Zone Trigger

Zone Trigger on saatavana edistyneeseen liipaisuun. Yhdistä spatiaalinen liipaisu yleisiin liipaisutiloihin kiinnostavien signaalien eristämiseksi.

Etsii ja navigoi

Oskilloskooppi voi etsiä käyttäjän määrittämiä tapahtumia kehyksessä. Haun merkityt tapahtumat voidaan hakea automaattisesti navigoimalla.

Suuri tallennuspituus

Käyttämällä laitteistopohjaista Zoom-tekniikkaa ja jopa 1 Gpts:n tallennuspituutta käyttäjät voivat valita hitaamman aikakannan vaarantamatta näytteistysnopeutta ja sitten zoomata nopeasti kiinnostavaan alueeseen.

Suuri aaltomuodon päivitysnopeus

Aaltomuodon päivitysnopeus on jopa 1 000 000 wfm/s, joten oskilloskooppi voi siepata helposti epätavallisia tai pienen todennäköisyyden tapahtumia. Sekvenssitilassa aaltomuodon sieppausnopeus voi olla 1 100 000 wfm/s.

Sisäänrakennettu 50 MHz:n funktio-/aaltomuotogeneraattori

Oskilloskooppi pystyy ohjaamaan sisäänrakennettua aaltomuotogeneraattoria ja antamaan aaltomuotoa jopa 50 MHz:n taajuudella ja ±3 V:n amplitudilla. Kuusi perusaaltomuotoa sekä useita mielivaltaisia aaltomuotoja saatavilla.

5 GHz:n aktiivinen differentiaalimittapää (SAP5000D)

Suositellaan käytettäväksi laitteen kanssa. SAP5000D-differentiaalimittapää on varustettu 5 GHz:n kaistanleveydellä, 80 ps:n nousuajalla, 400 fF:n differentiaalisella tulokapasitanssilla ja 10:1 vaimennussuhteella.
