Siglent SDS6204L Digitaalinen oskilloskooppi 2 GHz

Kaistanleveys 2 GHz
4 analogista kanavaa + 1 ulkoinen liipaisin
Reaaliaikainen näytteistysnopeus max. 5 GSa/s (10 GSa/s ESR) kanavaa kohti
Tallennuspituus:
- 500 Mpts/ch (yksi kanava)
- 250 Mpts/ch (kaksi kanavaa)
- 125 Mpts/ch (3 tai 4 kanavaa)
Aaltomuodon sieppausnopeus 170,000 wfm/s (normaalitila), 750 000 wfm/s (sekvenssitila)
Pystyresoluutio: 8-bittinen, jopa 12-bittinen ERES-tilassa, vastaa 16-bittistä Hi-Res-tilaa
Liipaisutyypit: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video,
Qualified, Nth edge, Setup/hold, Delay, Serial
Sarjaväylän liipaisin ja dekooderi:
- vakiona: I2C, SPI, UART, CAN, LIN
- optiona: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (vain dekoodaus)
Mittaukset: Yli 50 parametria, tilastoja, histogrammi, trendi ja seuranta
Matematiikka:
- 4 traces
- 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √ , Identity, Negation, Absolute, Sign, ex, 10x, ln, lg,
  Interpolation, MaxHold, MinHold, ERES, Average. Tukee kaavaeditoria.
Data-analyysi: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform
Histogram, Power Analysis, Eye / Jitter Analysis
Digitaalikanavat (optio): 16-kanavainen; suurin näytteistysnopeus jopa 1 GSa/s; tallenteen pituus jopa 50 Mpts
Aaltomuotogeneraattori (optio): Sisäänrakennettu yksikanavainen aaltomuotogeneraattori, taajuus jopa 25 MHz, näytteistysnopeus 125 MSa/s, 16 kpts:n aaltomuotomuisti

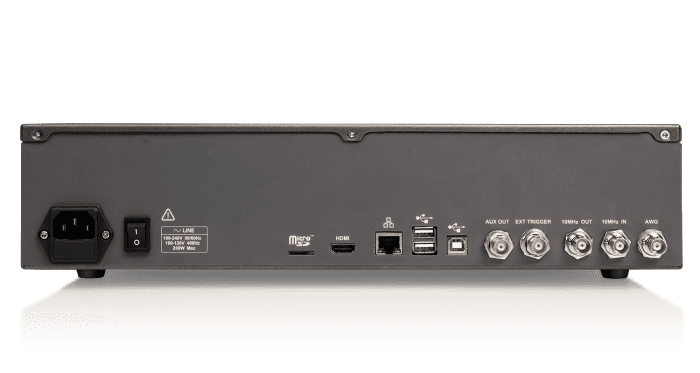

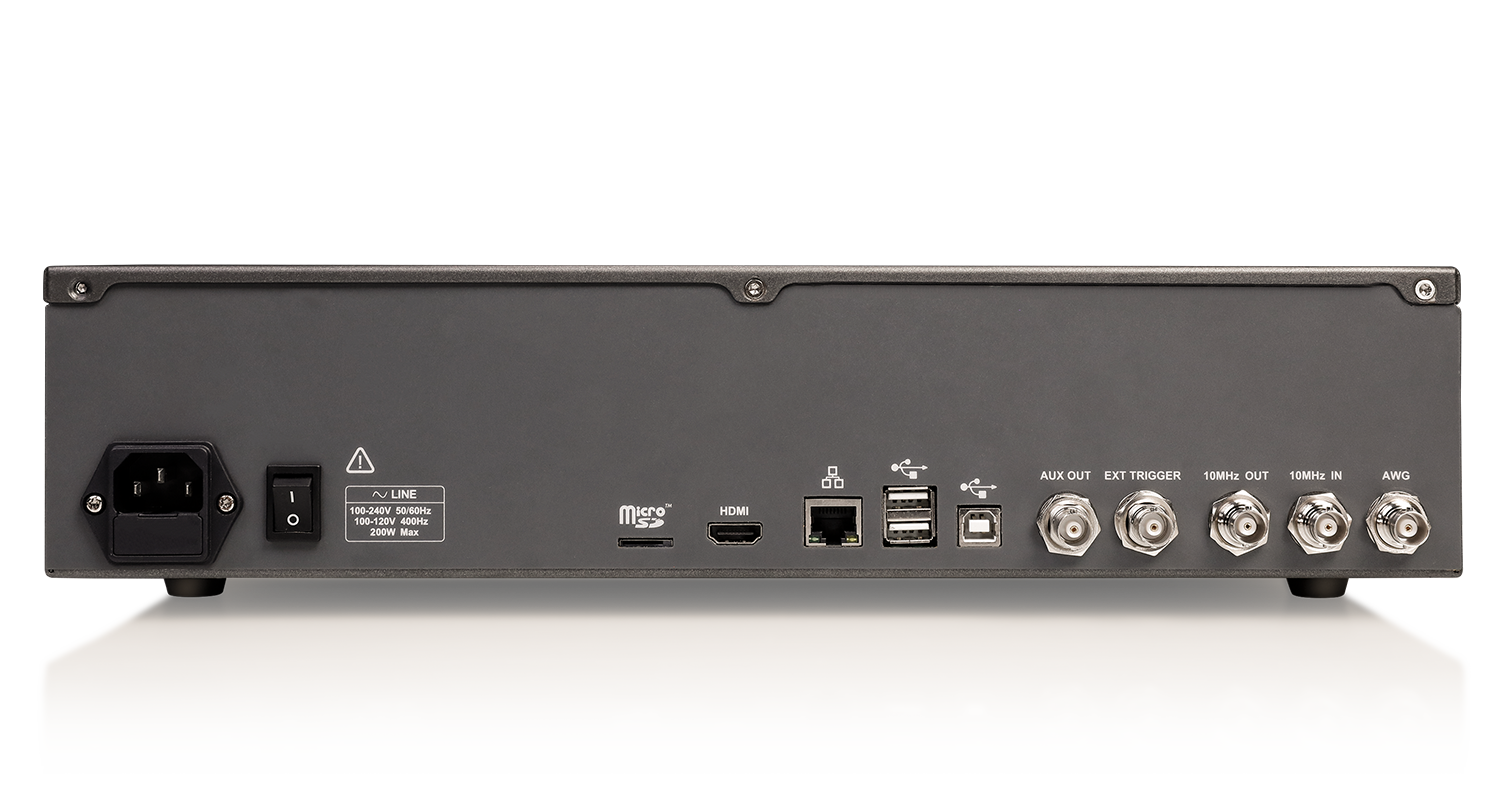

I/O: HDMI (1280*800), USB 3.0 Host x2, USB 2.0 Host x2, USB 2.0 Device (USBTMC),
1000M LAN (SCPI over VXI-11, SCPI over Telnet (port:5024), SCPI over Socket
(port:5025), micro SD card, External trigger, Auxiliary output (TRIG OUT,PASS /
FAIL), 10 MHz In, 10 MHz Out
Mittapäät (vakiona): 1 x 500 MHz passiivinen mittapää jokaiselle kanavalle
Mitat:
- 395 mm × 43 mm × 414 mm
- 395 mm × 43 mm × 431 mm (mukaan lukien takana olevat liitännät)
Nettopaino: 6,1 kg
pakettiin kuuluu laitteen lisäksi virtajohto, USB-kaapeli, langaton hiiri, kalibrointitodistus, Pikastartti-opas (EN), 4 kpl passiivisia mittapäitä (500MHz) (muutokset mahdollisia)

Oskilloskoopilla 3 vuoden takuu.

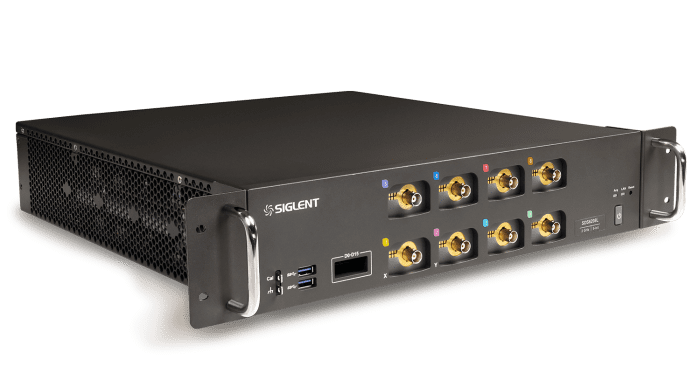

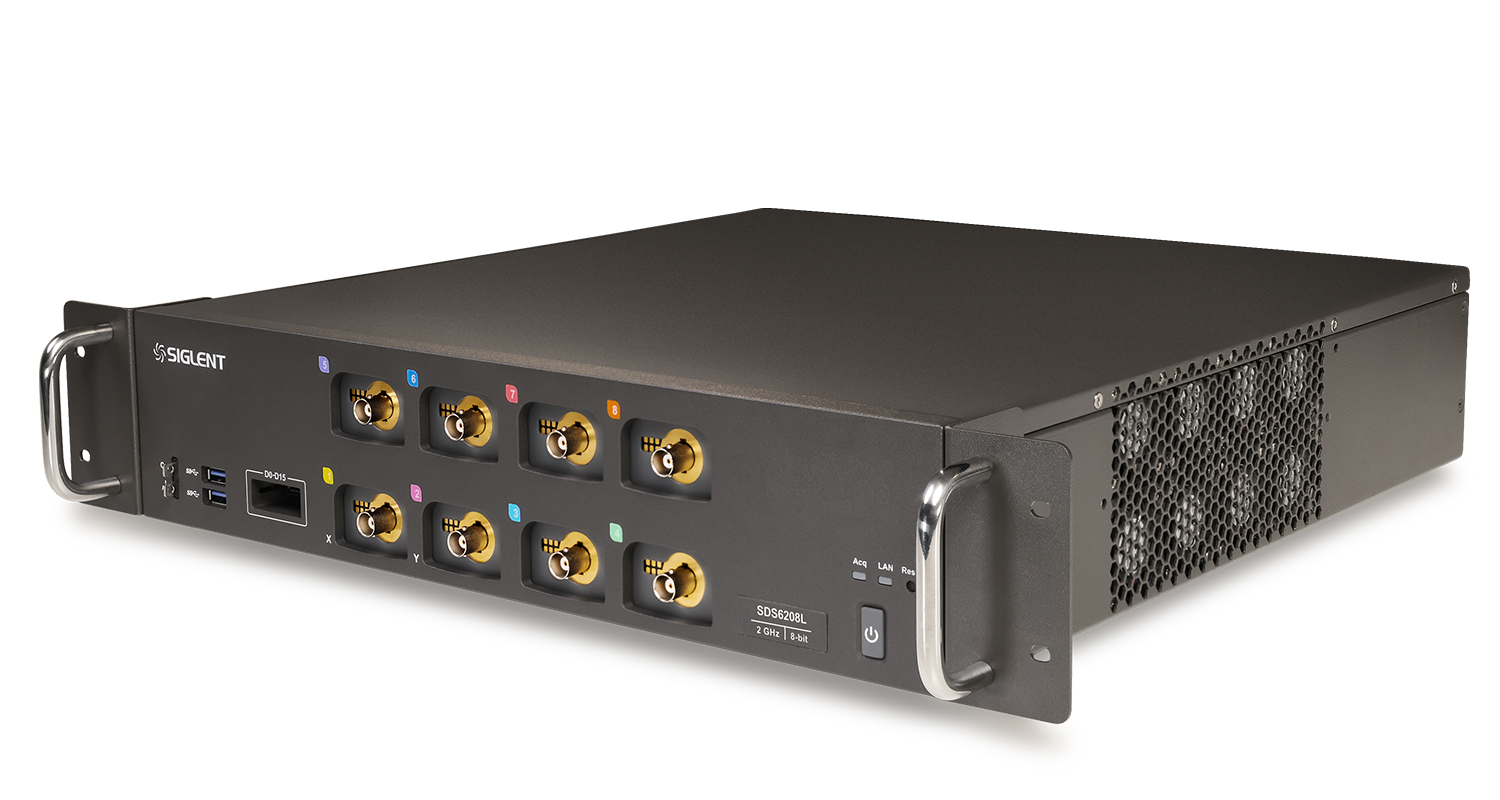

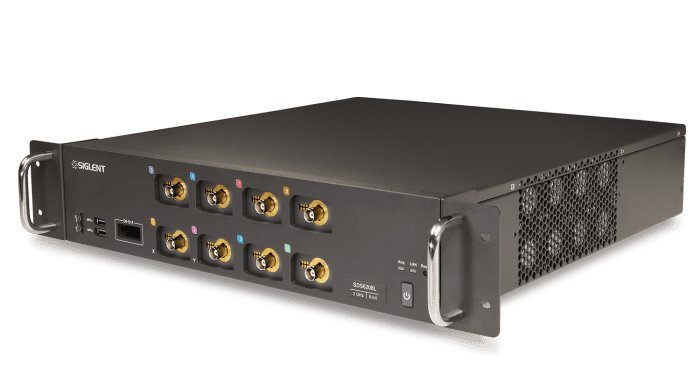

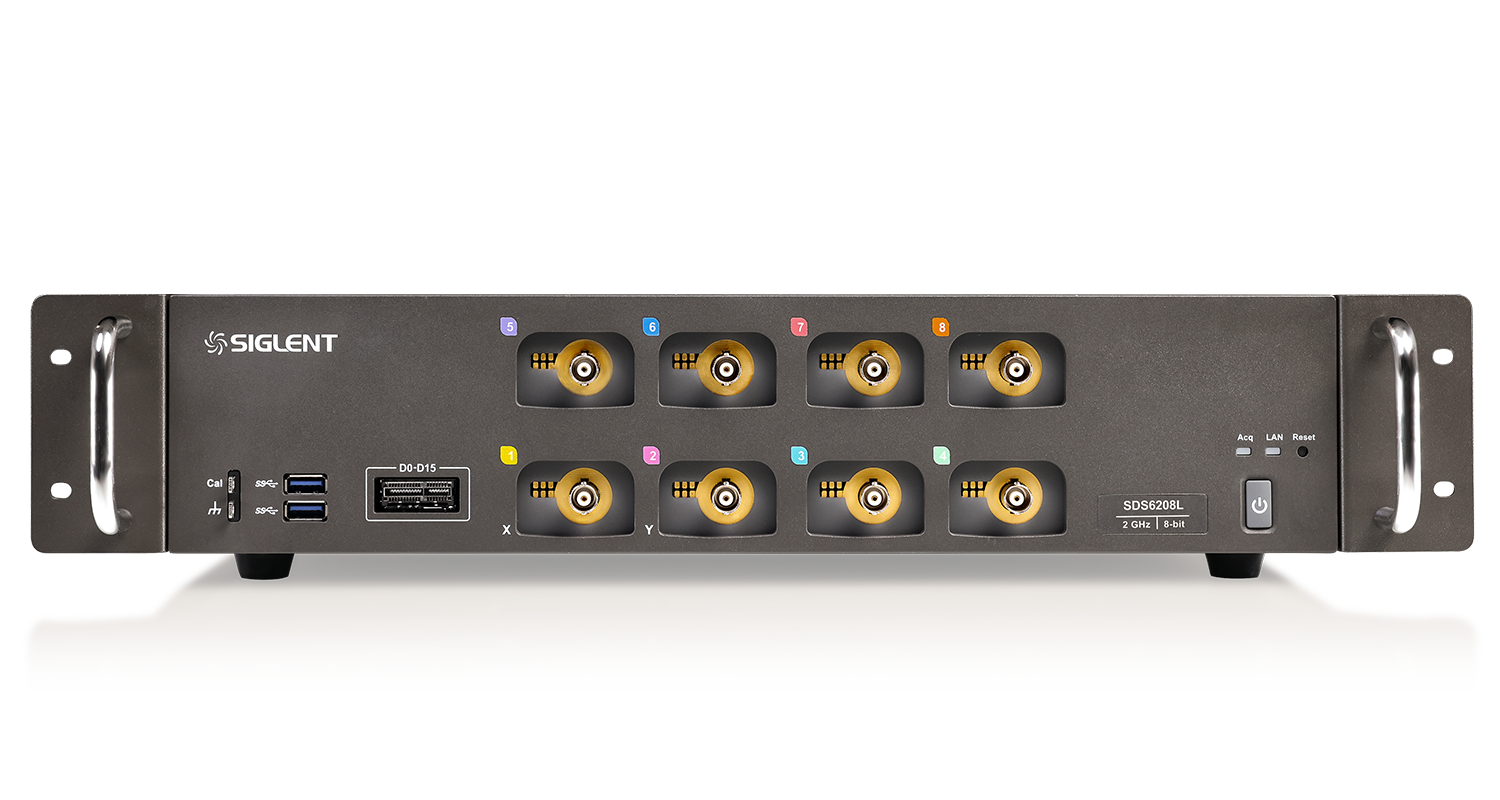

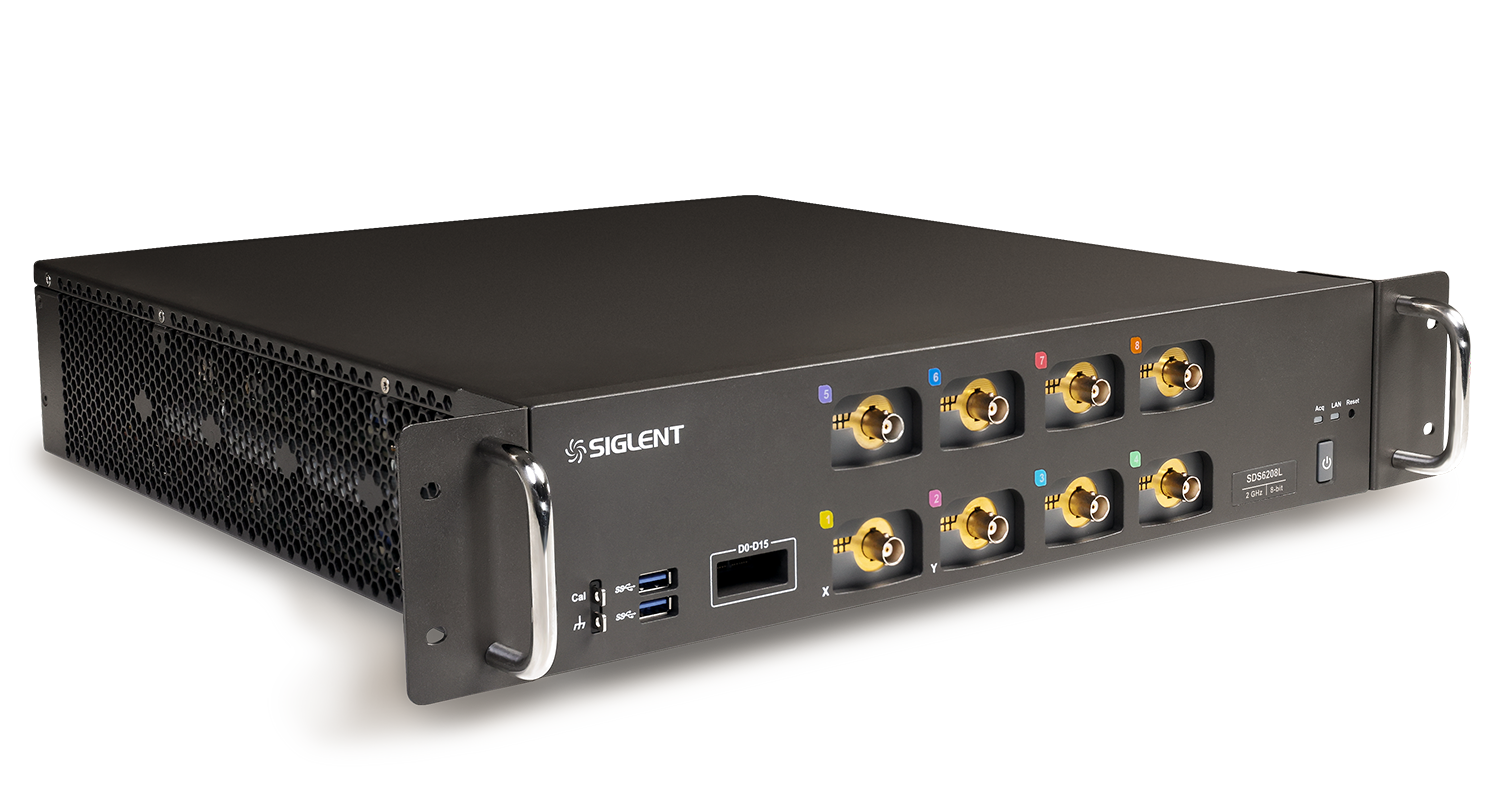

Huom. tuotekuvissa malli SDS6208L.

SDS6000L-sarjan ominaisuuksia:

SIGLENTin SDS6000L-sarjan digitaaliset Low Profile Digital Storage -oskilloskoopit tarjoavat jopa 8 analogista kanavaa + 16 digitaalista kanavaa (optio) tilaa säästävässä kotelokoossa. Tämä sarja on saatavilla 2 GHz:n / 1 GHz:n / 500 MHz:n kaistanleveydellä, sen suurin näytteistysnopeus on 5 GSa/s (10 GSa/s ESR) kullekin kanavalle ja tallenteen enimmäispituus 500 Mpts/kanava.

SDS6000L-sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on jopa 170 000 wfm/s (normaalitilassa; jopa 750 000 wfm/s sekvenssitilassa). Se käyttää myös innovatiivista digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisujärjestelmä tukee useita tehokkaita liipaisutiloja, mukaan lukien sarjaväylän liipaisua. Työkalut, kuten aaltomuodon tallennus-, haku- ja navigointitoiminnot, maskitesti, tehoanalyysi ja Eye/Jitter -analyysi, mahdollistavat laajennettujen aaltomuototiedostojen sieppaamisen, tallentamisen ja analysoinnin. Vaikuttava valikoima mittaus- ja laskennallisia ominaisuuksia, sarjaväylädekoodaus ja mahdollisuutena myös 25 MHz:n aaltomuotogeneraattori (optio).

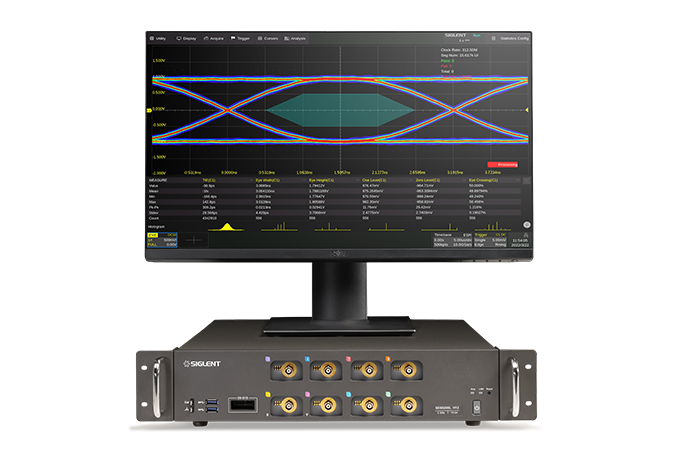

SDS6000L-sarjan oskilloskooppia voidaan käyttää erillisenä oskilloskooppina liitettynä ulkoiseen näyttöön ja hiireen. Sitä voidaan myös kauko-ohjata lähiverkon kautta kätevän sisäänrakennetun web-palvelimen ansiosta. Yhdessä 64-kanavaisen synkronointijakajan (SYN64) kanssa useita SDS6000L-moduuleja voidaan järjestää nopeaksi tiedonkeruujärjestelmäksi, jossa on jopa 512 kanavaa. Täydellinen SCPI-komentosarja tavallisen 1000M LAN-yhteyden kautta tarjoaa erittäin nopean tiedonkeruun automatisoitujen testisovellusten nopeuttamiseksi.

SDS6000 L-sarjan mallit:

Malli	Kaistanleveys	Kanavat	Reaaliaikainen näytteistysnopeus	Muistin syvyys	Aaltomuodon sieppausnopeus
SDS6054L	500 MHz	4 + EXT	5 GSa/s (1o GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250/ch Mpts (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6058L	500 MHz	8 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (kaksi kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6104L	1 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6108L	1 GHz	8 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6204L	2 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6208L	2 GHz	8 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)

8/4 analogista kanavaa + 1 ulkoinen liipaisin. Suunniteltu laajennettavaksi. Mahdollista yhdistää useita yksiköitä nopeaan tiedonkeruujärjestelmään, jossa on jopa 512 kanavaa.
Jopa 2 GHz:n kaistanleveys, näytteistysnopeus 5 GSa/s (10 GSa/s ESR) kullakin kanavalla
Matala taustakohina, tukee 0,5 mV/div – 10 V/div pystyasteikkoja
SPO-tekniikkaa:
– Aaltomuodon sieppausnopeus jopa 170 000 wfm/s (normaalitila) ja 750 000 wfm/s (sekvenssitila)
– Kaikkissa 4 kanavassa tallennuksen kokonaispituus 500 Mpts
– Digitaalinen liipaisinjärjestelmä
Älykäs liipaisin: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup / hold, Delay ja Video (HDTV-tuettu). Zone Trigger yksinkertaistaa edistynyttä liipaisua.
Sarjaväylän liipaisin ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester
Sekvenssitila, joka jakaa tallenteen enimmäispituuden useisiin segmentteihin (enintään 80 000) käyttäjän asettamien liipaisuehtojen mukaisesti; segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman sieppaamiseen
Aaltomuodon tallennustoiminto (History), tallennetun aaltomuodon enimmäispituus on 80 000 kehystä
Automaattiset mittaukset yli 50 parametrilla
Matemaattiset toiminnot (8 Mpts FFT, yhteen-, vähennys-, kerto-, jakolasku-, integrointi-, differentiaali-, neliöjuuri jne.)
Runsaat tiedonanalysointitoiminnot, kuten haku, navigointi, digitaalinen volttimittari, laskuri, aaltomuotohistogrammi, tehoanalyysi ja Eye-/Jitter -analyysi
16 digitaalista kanavaa (valinnainen)
25 MHz:n funktio-/aaltomuotogeneraattori, useita ennalta määritettyjä aaltomuotoja
Liitännät: 4x USB Hosts, USB Device (USBTMC), 1000M LAN (VXI-11/ Telnet/ Socket), micro SD-kortti, Pass/Fail, Trigger Out, HDMI, 10MHz In, 10MHz Out
Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla. Tukee SCPI-kaukosäätimen komentoja. Tukee ulkoista hiirtä ja näppäimistöä.

Joustava, monikanavainen, nopea järjestelmä

Vakiokoot: 4-kanavaiset mallit – 1U, 8-kanavaiset mallit – 2U

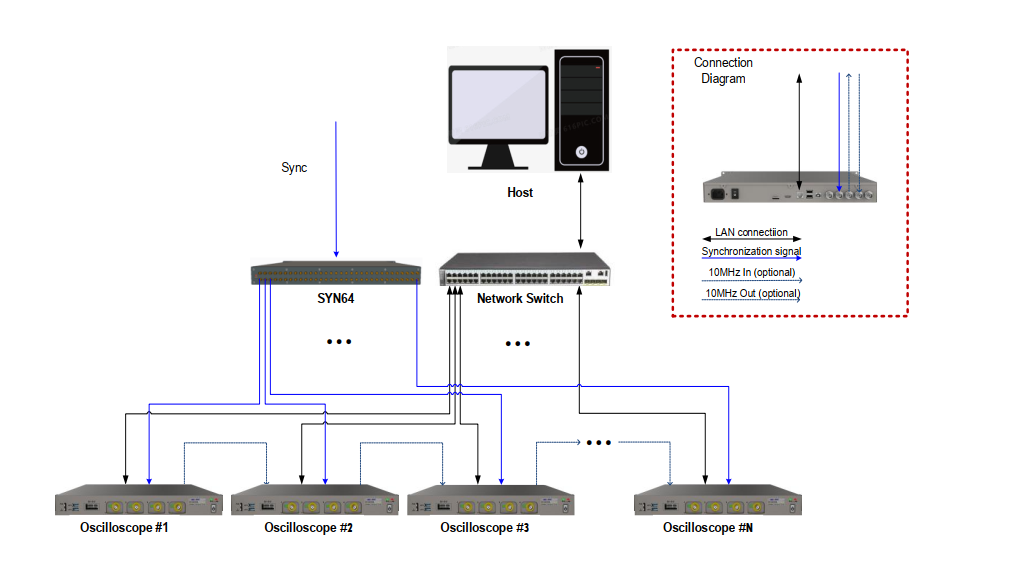

Useita yksiköitä voidaan yhdistää nopean tiedonkeruujärjestelmän luomiseksi > jopa 512 kanavaa (tarvitaan 64-kanavainen synkronoinninjakaja SYN64)
Isäntälaite voi käyttää jokaista yksikköä yli 1 Gb/s:n lähiverkon kautta. Saatavilla on täydellinen SCPI-komentosarja sekä LabVIEW- ja IVI-ajurit helpottamaan tiedonkeruuta. LAN-portti on LXI-yhteensopiva
Näytekellot synkronoidaan kaikkien testijärjestelmän yksiköiden välillä peräkkäin

Suuri aaltomuodon päivitysnopeus

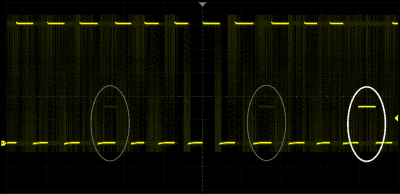

Aaltomuodon päivitysnopeudella (jopa 170 000 wfm/s) oskilloskooppi voi helposti tallentaa epätavallisia tai pienen todennäköisyyden tapahtumia. Sekvenssitilassa aaltomuodon sieppausnopeus voi olla 750 000 wfm/s.

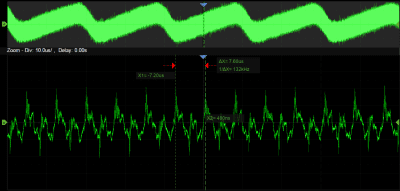

Suuri tallennuspituus

Käyttämällä laitteistopohjaista Zoom-tekniikkaa ja jopa 500 Mpts:n tallennuspituutta käyttäjät voivat valita hitaamman aikakannan tinkimättä näytteistysnopeudesta ja sitten nopeasti zoomata ja keskittyä kiinnostavaan alueeseen.

Useita liipaisintoimintoja

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/ hold, Delay ja serial trigger.

Erilaisten parametrien mittaukset

Parametrimittaukset sisältävät 4 luokkaa: vaaka-, pysty-, sekalaiset ja CH-viiveet > tarjoavat yhteensä yli 50 erilaista mittausta.

Sarjaväylän dekoodaus

Näyttää dekoodatut merkit tapahtumaluettelon kautta. Väyläprotokollatiedot voidaan näyttää nopeasti ja intuitiivisesti taulukkomuodossa. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester.

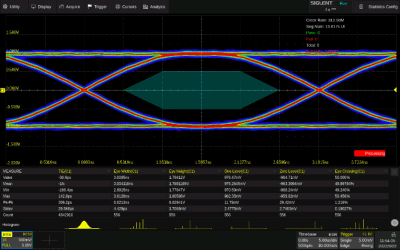

Eye-/Jitter-analyysi

Tukee eye- ja jitter-analyysiä/-mittausta. Laite voi automaattisesti poimia referenssikellon sarjatiedoista ja luoda silmäkaavion. Mittaus useilla eye-/jitter-parametreilla. Eye-diagrammien maskitestaus mahdollista.

Digitaaliset kanavat / MSO (valinnainen)

Neljän analogisen kanavan ja 16 digitaalisen kanavan avulla käyttäjät voivat liipaista aaltomuotoja ja analysoida kuvion samanaikaisesti yhdellä instrumentilla.

25 MHz:n funktio- / aaltomuotogeneraattori (valinnainen)

Sisäänrakennettu funktio-/aaltomuotogeneraattori voi tuottaa aaltomuotoa jopa 25MHz:n taajuudella ja ±3V amplitudilla. Kuusi perusaaltomuotoa sekä useita mielivaltaisia aaltomuotoja valmiina.

Täydellinen liitettävyys

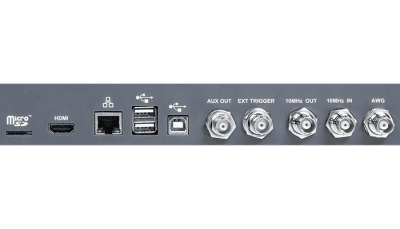

HDMI (1280 x 800) x1, USB Host 3.0 x2, USB Host 2.0 x2, USB Device 2.0 (USBTMC) x1, 1000M LAN (VXI-11 / Telnet / Socket)x1, micro SD card x1, Auxiliary output (Pass / Fail, Trigger Out) x1, 10 MHz In x1, 10 MHz Out x1.
