Siglent SDS6054A Digitaalinen oskilloskooppi

Kaistanleveys 500 MHz
Kanavia 4 analogista + EXT
Näytteistysnopeus 5 GSa/s (10 GSa/s ESR) kanavaa kohti
Aaltomuodon sieppausnopeus max. 170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
Muistisyvyys max. 500 Mpts/ch (yksi kanava), 250 Mpts/ch (kaksi kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)
Pystyresoluutio 8 bittiä, aina 16 bittiin saakka Hi-Res-tilassa
Liipaisutyypit: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge,
Setup/hold, Delay, Serial
Sarjaliipaisu ja dekoodaus:
- vakiona: I2C, SPI, UART, CAN, LIN
- optiona: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 (decode
  only)
Mittaukset: Yli 50 parametria, tilastot, histogrammi, trendi ja seuranta
Laskenta:
- 4 traces
- 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, , ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Tukee kaavaeditoria.
Data-analyysi: Search, Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot and
Power Analysis, Eye/Jitter Analysis, SignalScan
Digitaaliset kanavat (optio): 16-kanavainen; suurin näytteistysnopeus jopa 1 GSa/s; tallenteen pituus jopa 50 Mpts
Aaltomuotogeneraattori (optio): Yksikanavainen, ulkoinen, USB-eristetty aaltomuotogeneraattori, taajuus jopa 25 MHz, näytteistysnopeus 125 MSa/s, 16 kpts:n aaltomuotomuisti

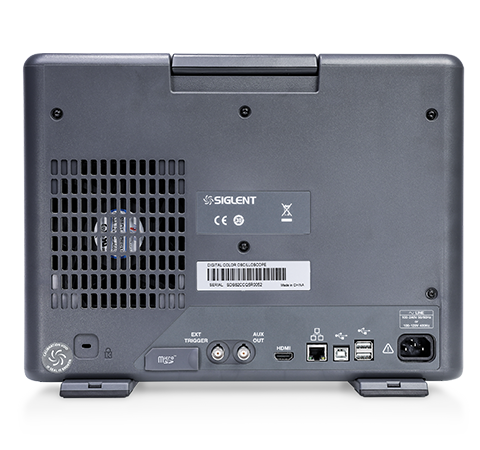

I/O: USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD card, HDMI, External trigger，
Auxiliary output（TRIG OUT，PASS/FAIL）
Mittapäät (vakiona): SP3150A, 500 MHz, 1 mittapää kutakin kanavaa kohden
Näyttö: kapasitiivinen 12.1 TFT-LCD -kosketusnäyttö (1280*800)
Paino: nettopaino 5,5 kg, kokonaispaino 7,1 kg
Tuotepakettiin kuuluu vakiona (muutokset mahdollisia):
- virtajohto
- USB-kaapeli
- johdoton hiiri
- kalibrointitodistus
- 4 kpl passiivisia mittapäitä (SP3150A)
- Pikastartti-opas (EN)

Oskilloskoopilla 3 vuoden takuu.

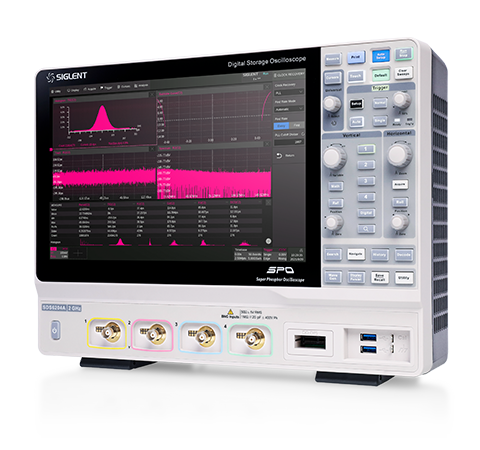

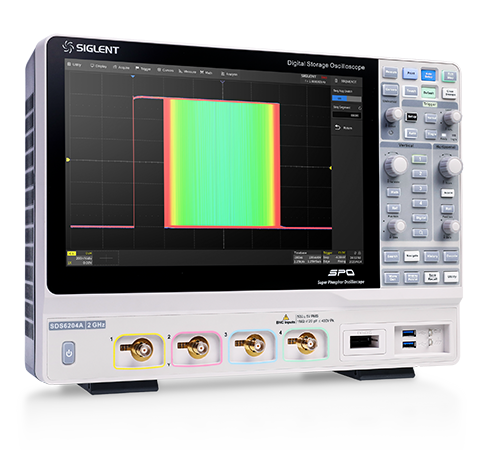

Huom. tuotekuvissa malli SDS6204A.

SDS6000A-sarjan ominaisuuksia:

SIGLENTin SDS6000A-sarjan digitaaliset Super Phosphor -oskilloskoopit ovat saatavilla 2 GHz:n, 1 GHz:n ja 500 MHz:n kaistanleveydellä. Niiden näytteistysnopeus on 5 GSa/s (10 GSa/s ESR) kullakin kanavalla, enimmäistallennuspituus 500 Mpts/ch , ja niillä on jopa 4 analogista kanavaa + 16 digitaalista kanavaa sekasignaalin analysointikyvyllä (optio).

SDS6000A-sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on jopa 170 000 wfm/s (normaalitilassa, jopa 750 000 wfm/s sekvenssitilassa) ja jossa on 256-tason intensiteettiluokituksen näyttötoiminto sekä värilämpötilan näyttötila. Se käyttää myös innovatiivista digitaalista liipaisinjärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisinjärjestelmä tukee useita tehokkaita liipaisutiloja, mukaan lukien sarjaväylän liipaisua. Työkalut, kuten aaltomuototallennus (History), haku- ja navigointitoiminnot, maskitesti, Bode-kaavio, tehoanalyysi ja eye-/jitter -analyysi, mahdollistavat laajennettujen aaltomuototiedostojen sieppaamisen, tallentamisen ja analysoinnin. Vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia sekä 25 MHz:n aaltomuotogeneraattorin sekä sarjadekoodauksen optiot.

Suuri 12,1 tuuman kapasitiivinen kosketusnäyttö ja käyttäjäystävällinen käyttöliittymä. Myös hiiriohjaus ja verkon etähallinta lähiverkon kautta.

SDS6000A-sarjan mallit:

Malli	Kaistanleveys	Kanavat	Reaaliaikainen näytteistysnopeus	Muistin syvyys	Aaltomuodon sieppausnopeus
SDS6054A	500 MHz	4 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch（1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6104A	1 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch（1 kanava), 250 Mpts/ch (kaksi kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)
SDS6204A	2 GHz	4 + EXT	5 GSa/s (10 GSa/s ESR) jokaisella kanavalla	500 Mpts/ch (1 kanava), 250 Mpts/ch (2 kanavaa), 125 Mpts/ch (3 tai 4 kanavaa)	170,000 wfm/s (normaalitila), 750,000 wfm/s (sekvenssitila)

4 analogista kanavaa, jopa 2 GHz:n kaistanleveys 5 GSa/s (10 GSa/s ESR) näytteistysnopeudella kullakin kanavalla
Matala taustakohina, tukee 0,5 mV/div - 10 V/div pystyasteikkoja
SPO-tekniikkaa
- Aaltomuodon sieppausnopeus jopa 170 000 wfm/s (normaali tila) ja 750 000 wfm/s (sekvenssitila)
- 256-tason intensiteettiluokitus ja värilämpötilan näyttötilat
- 500 Mpts kaikissa 4 kanavassa
- Digitaalinen liipaisujärjestelmä
Älykäs liipaisin: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay, and Video (HDTV-tuettu). Zone Trigger yksinkertaistaa edistynyttä liipaisua
Sarjaväylän liipaisu ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester
Segmentoitu hankinta (sekvenssi) -tila, joka jakaa tallenteen enimmäispituuden useisiin segmentteihin (enintään 80 000) käyttäjän asettamien liipaisuehtojen mukaisesti; segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman tallentamiseen
Aaltomuodon tallennus (History) -toiminto, tallennetun aaltomuodon enimmäispituus on 80 000 kehystä
Automaattiset mittaukset yli 50 parametrilla
8 Mpts FFT, yhteen-, vähennys-, kerto-, jakolasku-, integrointi-, differentiaali-, neliöjuuri jne.
Runsaat tiedon analysointitoiminnot, kuten haku, navigointi, digitaalinen volttimittari, laskuri, aaltomuotohistogrammi, Bode-kaavio, tehoanalyysi ja eye-/jitter-analyysi
Nopea laitteistopohjainen keskiarvo, korkea resoluutio; nopea laitteistopohjainen maskitestitoiminto, maskieditorityökalu käyttäjän määrittämien maskien luomiseen
16 digitaalista kanavaa (valinnainen)
25 MHz:n funktio-/aaltomuotogeneraattori, useita ennalta määritettyjä aaltomuotoja
Suuri 12,1 tuuman TFT-LCD -näyttö 1280 * 800 resoluutiolla; kapasitiivinen kosketusnäyttö
Liitännät: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), microSD-kortti, Pass/Fail, Trigger Out, HDMI
Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla; tukee SCPI-kaukosäätimen komentoja; ulkoinen hiiri ja näppäimistö

Saavuta enemmän

SIGLENT SDS6000A oskilloskooppi on saatavilla 500 MHz:n, 1 GHz:n ja 2 GHz:n malleissa. Investoinnin turvaamiseksi 500 MHz:n ja 1 GHz:n kaistanleveydet voidaan päivittää 2 GHz:iin.

SDS6000A:ssa on entistä enemmän muistisyvyyttä (500 Mpts) ja laitteistopohjainen zoom.

Näytteistysnopeus on jopa 5 GSa/s (10 GSa/s ESR) kanavaa kohti, vaikka käyttäisit kaikkia neljää kanavaa samanaikaisesti. Ei kompromisseja.

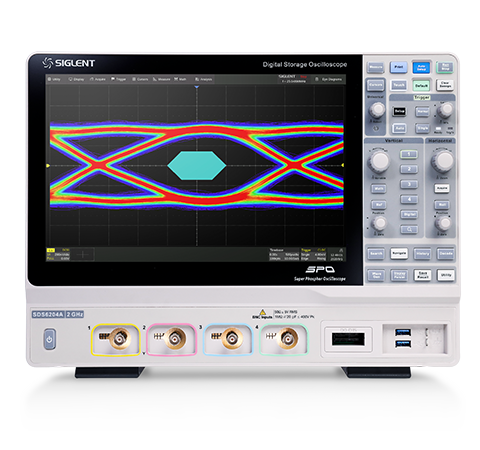

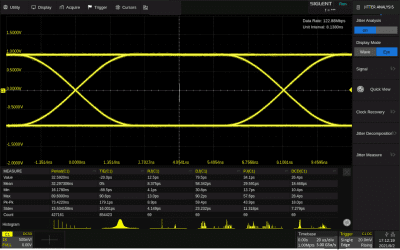

Eye-kaavio ja Jitter-analyysi

Tee nopeiden digitaalisten piirien vianmääritys tehokkaammin käyttämällä Jitter Analysis -vaihtoehtoa.

Tarjoaa eye-kaavion ja jitter (värinä)-analyysin, mukaan lukien värinän hajoamistiedot ja paljon muuta.

Moderni muotoilu ja helppokäyttöisyys

SDS6000A:ta on helppo siirtää laboratoriossa, ja se vie vähän pöytätilaa. Suuri 12,1 tuuman korkearesoluutioinen kosketusnäyttö tarjoaa intuitiivisen ohjauksen ja selkeät tiedot nopeampaa virheenkorjausta varten.

Tietojen tallentaminen SDS6000A:lle on myös kätevää. Paina vain Tulosta-painiketta tai ota kuvakaappaus etäverkkopalvelimen kautta.

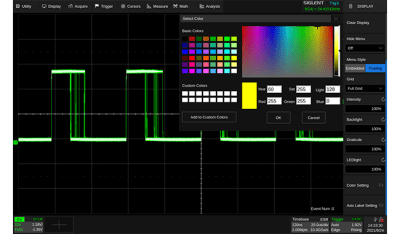

SDS6000A on myös helposti räätälöitävissä, voit valita suosikkikanavasi jäljitysvärit, oletusasetukset, valikkotyylit ja mittausmuodot. SDS6000A:n nopeampi käyttöliittymä tekee tutkimus- ja kehitystyöstä entistä miellyttävämpää.
