4959,00€ (Verollinen: 6223,55€)
Ei varastossa, vain jälkitoimituksena
Pakkaus sisältää Siglentin omat mittapäät(4 kpl), kalibrointitodistuksen, virtajohdon, USB-kaapelin ja Pikastartti-oppaan (EN) (muutokset mahdollisia).
Katso manuaalit, esitteet, optiot ja muut oheistuotteet sivun lopusta.

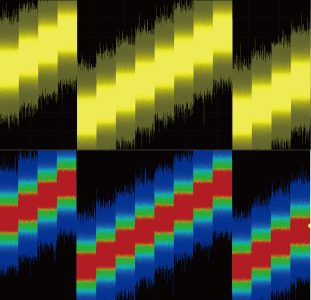

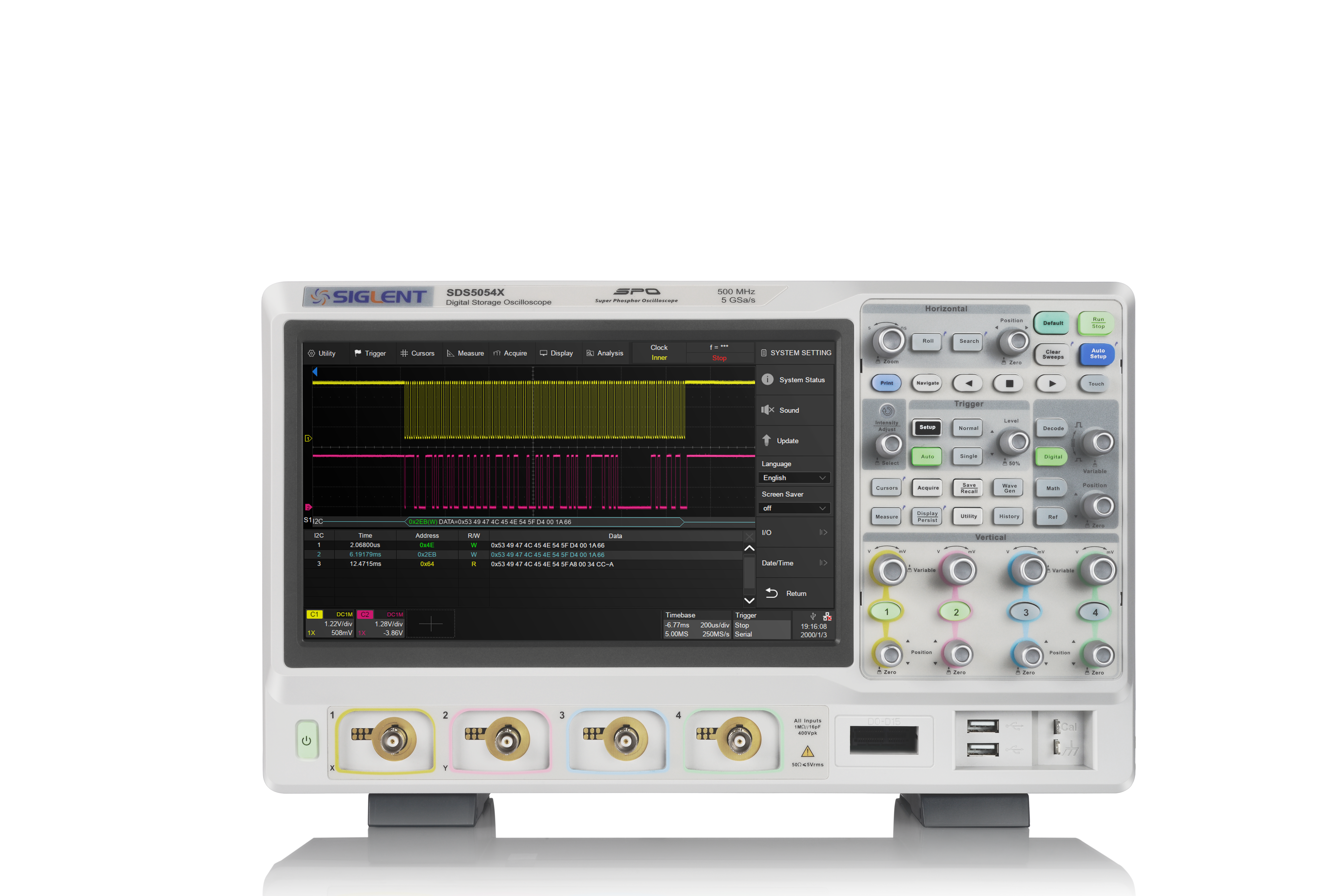

SIGLENTin SDS5000X -sarjan digitaaliset oskilloskoopit ovat saatavana 350 MHz:n, 500 MHz:n ja 1 GHz:n kaistanleveydellä. Niiden suurin näytteistysnopeus on 5 GSa/s ja tallennuksen enimmäispituus 250 miljoonaa näytepistettä/kanava. Oskilloskoopissa on 2 tai 4 analogista kanavaa + 16 digitaalista kanavaa (optio). SDS5000X -sarjassa käytetään SIGLENT's SPO -teknologiaa, jonka suurin aaltomuodon sieppausnopeus on jopa 110 000 wfm/s (normaalitila, sekvenssitilassa jopa 500 000 wfm/s). Siinä on myös 256-tason intensiteettiluokituksen näyttötoiminto ja värilämpötilan näyttötila. Laite käyttää myös innovatiivista, digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisujärjestelmä tukee useita tehokkaita liipaisustiloja, mukaan lukien sarjaväylän liipaisua. Aaltomuotojen tallennus, sekvenssien hankinta, haku ja selaus -toiminnot mahdollistavat laajennettujen aaltomuototiedostojen sieppaamisen, tallentamisen ja analysoinnin. Vaikuttava joukko mittaus- ja laskentaominaisuuksia, optio 25 MHz:n aaltomuotogeneraattorille, samoin kuin sarjadekoodaus, maskitesti, Bode-kaavio ja tehoanalyysi ovat myös SDS5000X-sarjan ominaisuuksia.
Suuri 10,1 tuuman kapasitiivinen kosketusnäyttö. Lisäksi Web-kaukosäädin, hiiri ja ulkoinen näppäimistö lisäävät huomattavasti SDS5000X -sovelluksen tehokkuutta.
|
Malli |
Kaistanleveys |
Kanavat |
Reaaliaikainen näytteistysnopeus |
Muistin syvyys |
Aaltomuodon sieppausnopeus |
||
|---|---|---|---|---|---|---|---|
|
SDS5032X |
350 MHz |
2 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (2 kanavaa) |
250 Mpts (1 kanava), 125 Mpts (2 kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
vanhentunut malli |
|
|
SDS5034X |
350 MHz |
4 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (kaksi kanavaa) |
250 Mpts (1 kanava), 125 Mpts (kaksi kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
||
|
SDS5052X |
500 MHz |
2 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (2 kanavaa) |
250 Mpts (1 kanava), 125 Mpts (2 kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
vanhentunut malli |
|
|
SDS2054X |
500 MHz |
4 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (2 kanavaa) |
250 Mpts (1 kanava), 125 Mpts (2 kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
||
|
SDS5102X |
1 GHz |
2 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (2 kanavaa) |
250 Mpts (1 kanava), 125 Mpts (2 kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
vanhentunut malli |
|
|
SDS5104X |
1 GHz |
4 + EXT |
5 GSa/s (1 kanava) , 2.5 GSa/s (2 kanavaa) |
250 Mpts (1 kanava), 125 Mpts (2 kanavaa) |
110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
Aaltomuodon päivitysnopeus on jopa 110 000 wfm/s, joten oskilloskooppi voi helposti tallentaa epätavallisia tai pienen todennäköisyyden tapahtumia. Sekvenssitilassa aaltomuodon sieppausnopeus voi olla 500 000 wfm/s.

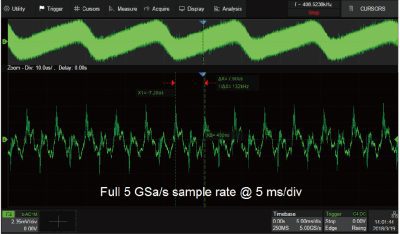

Käyttämällä laitteistopohjaista Zoom-tekniikkaa ja jopa 250 Mpts:n tallennuspituutta käyttäjät voivat valita hitaamman aikakannan vaarantamatta näytteistysnopeutta ja zoomata sitten nopeasti kiinnostavaan alueeseen.

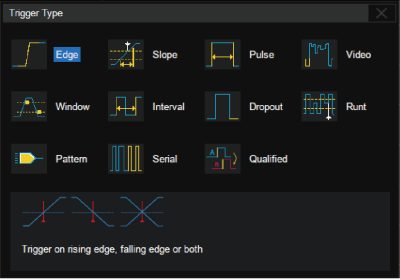

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualifed, Serial trigger.
Trigger Zone on saatavilla edistyneeseen liipaisuun.

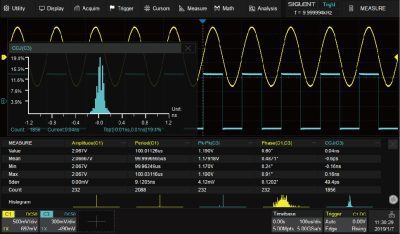

Parametrimittaukset sisältävät 4 luokkaa: vaakasuuntaiset, pystysuuntaiset, sekalaiset sekä CH-viiveet. Tarjolla on yhteensä yli 50 erilaista mittausta.
Tilastot näyttävät enintään 5 parametrin nykyisen arvon, maksimiarvon, minimiarvon, keskihajonnan ja keskiarvon samanaikaisesti. Histogrammi on käytettävissä osoittamaan parametrin todennäköisyysjakauman. Trendillä voidaan näyttää parametrin arvo vs. aika.
Perinteisten (+, -, X, /) laskutoimitusten lisäksi tuetaan FFT-, integraatio-, differentiaali- ja neliöjuurilaskentaa. Kaavaeditori on saatavilla monimutkaisempiin laskutoimituksiin.

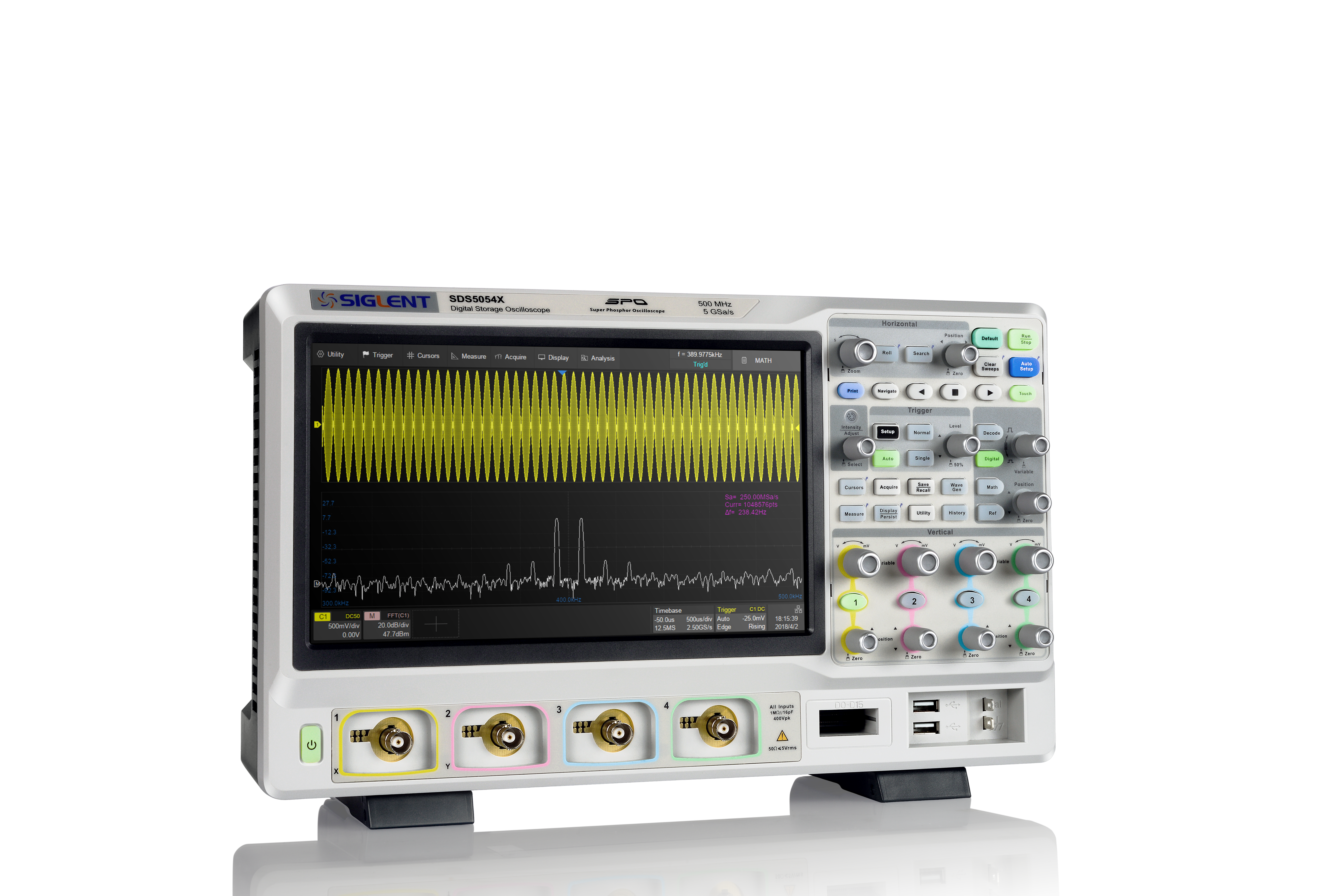

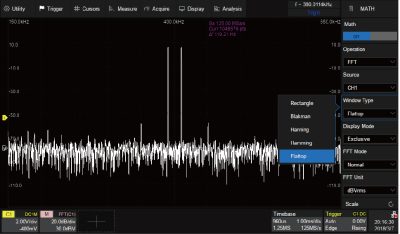

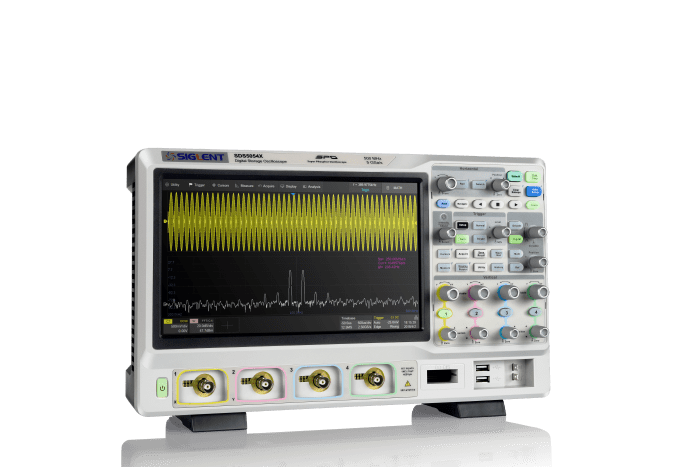

Laitteistokiihdytetty FFT tarjoaa korkean taajuuden resoluution suurella virkistysnopeudella. FFT-toiminto tukee myös erilaisia ikkunatoimintoja, jotta se voi mukautua erilaisiin spektrinmittaustarpeisiin. Kolme tilaa (normaali, keskimääräinen ja maksimipito) voivat täyttää erilaiset tehospektrin tarkkailuvaatimukset. Automaattinen huipun tunnistus ja merkit ovat tuettuja.

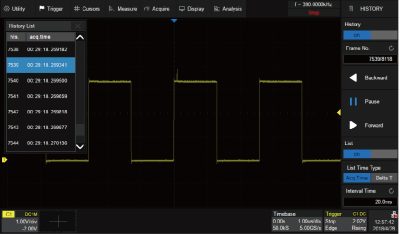

Historiatoiminto voi tallentaa jopa 100 000 kehystä aaltomuodoista. Tallennus suoritetaan automaattisesti, jotta asiakas voi milloin tahansa toistaa aaltomuodot havaitakseen epätavallisia tapahtumia ja paikantaakseen nopeasti kiinnostavan alueen.
Segmentoitu muistikokoelma tallentaa aaltomuodon useisiin muistisegmentteihin (jopa 100 000), ja jokainen segmentti tallentaa liipaistun aaltomuodon sekä kuolleen ajan tiedot. Segmenttien välinen aika voi olla niinkin pieni kuin 2 μs. Kaikki osat voidaan toistaa History-toiminnolla.

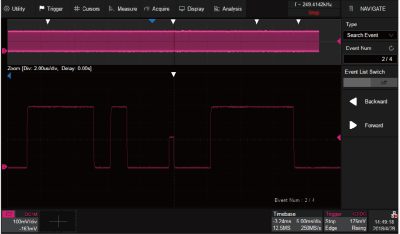

SDS5000X voi etsiä käyttäjän määrittämiä tapahtumia kehyksessä. Haun merkitsemät tapahtumat voidaan hakea automaattisesti Navigoi-toiminnolla.
Keskiarvo ja ERES (Enhanced Resolution) ovat laitteistopohjaisia, mikä mahdollistaa aaltomuotojen sieppaamisen nopeammin.

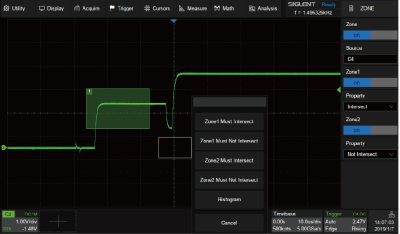

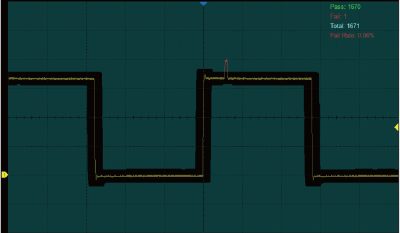

SDS5000X käyttää laitteistopohjaista maskitestitoimintoa, joka suorittaa jopa 110 000 hyväksyttyä/hylättyä päätöstä sekunnissa. Käyttäjän on helppo luoda testimalleja jäljitysmaskivertailujen tarjoamiseksi, mikä tekee siitä sopivan pitkäaikaiseen signaalien valvontaan tai automatisoituun tuotantolinjan testaukseen.

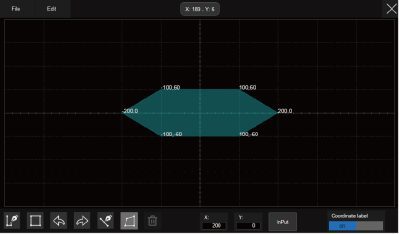

Sisäänrakennettu Mask Editor -sovellus auttaa luomaan mukautettuja maskeja.

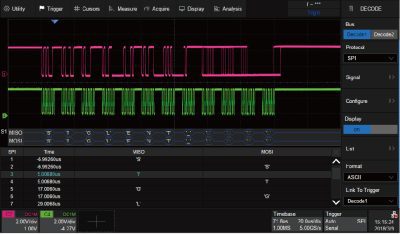

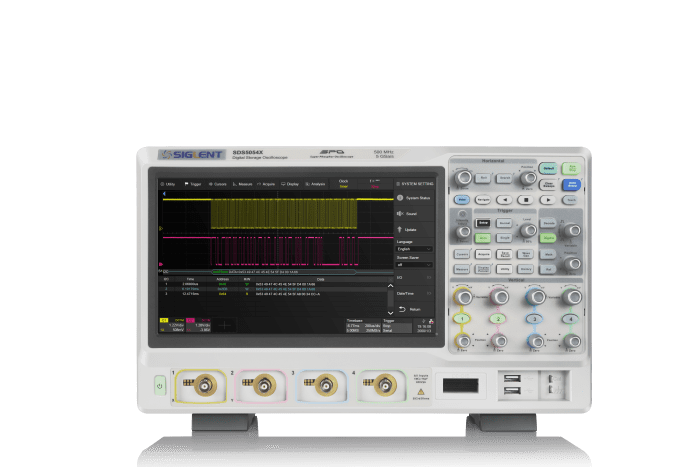

Näyttää dekoodatut merkit tapahtumaluettelon kautta. Väyläprotokollatiedot voidaan näyttää nopeasti ja intuitiivisesti taulukkomuodossa. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S ja MIL-STD-1553B.

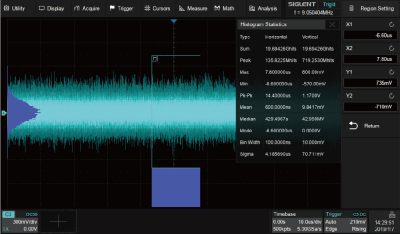

Aaltomuodon histogrammi -ominaisuus tarjoaa tilastonäkymän aaltomuodosta vaaka- ja pystysuunnassa.

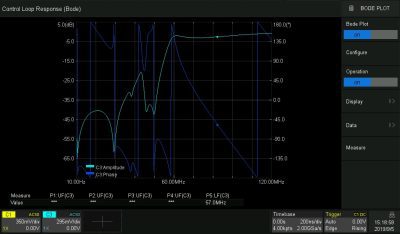

SDS5000X voi ohjata USB AWG -moduulia tai erillistä SIGLENT SDG -generaattoria skannatakseen testattavan laitteen amplitudi- ja vaihetaajuusvasteen ja näyttää tiedot Bode-kaaviona. Tämä mahdollistaa kalliin verkkoanalysaattorin korvaamisen joissakin sovelluksissa.

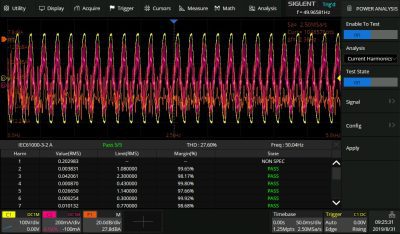

Power Analysis -vaihtoehto tarjoaa täyden valikoiman tehomittauksia ja -analyysejä, jotka parantavat huomattavasti mittaustehokkuutta kytkentävirtalähteiden ja teholaitteiden suunnittelussa.

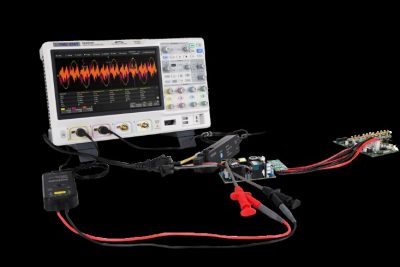

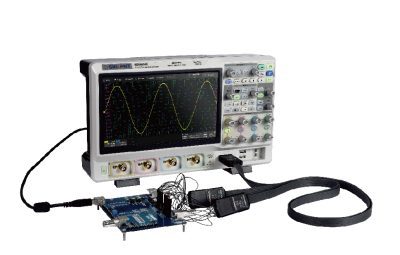

Kuvan lisälaitteet eivät kuulu tuotepakettiin.

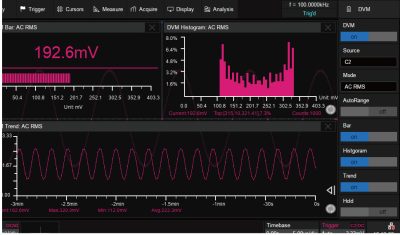

4-numeroinen volttimittari ja 7-numeroinen taajuuslaskuri. Mikä tahansa analoginen kanava voidaan valita lähteeksi. Pylväs-, histogrammi- ja trendikaaviot mahdollisia.
Uuden sisäisen verkkopalvelimen avulla käyttäjät voivat ohjata oskilloskooppia yksinkertaiselta verkkosivulta. Tämä tarjoaa upeita etävianmääritys- ja valvontaominaisuuksia.

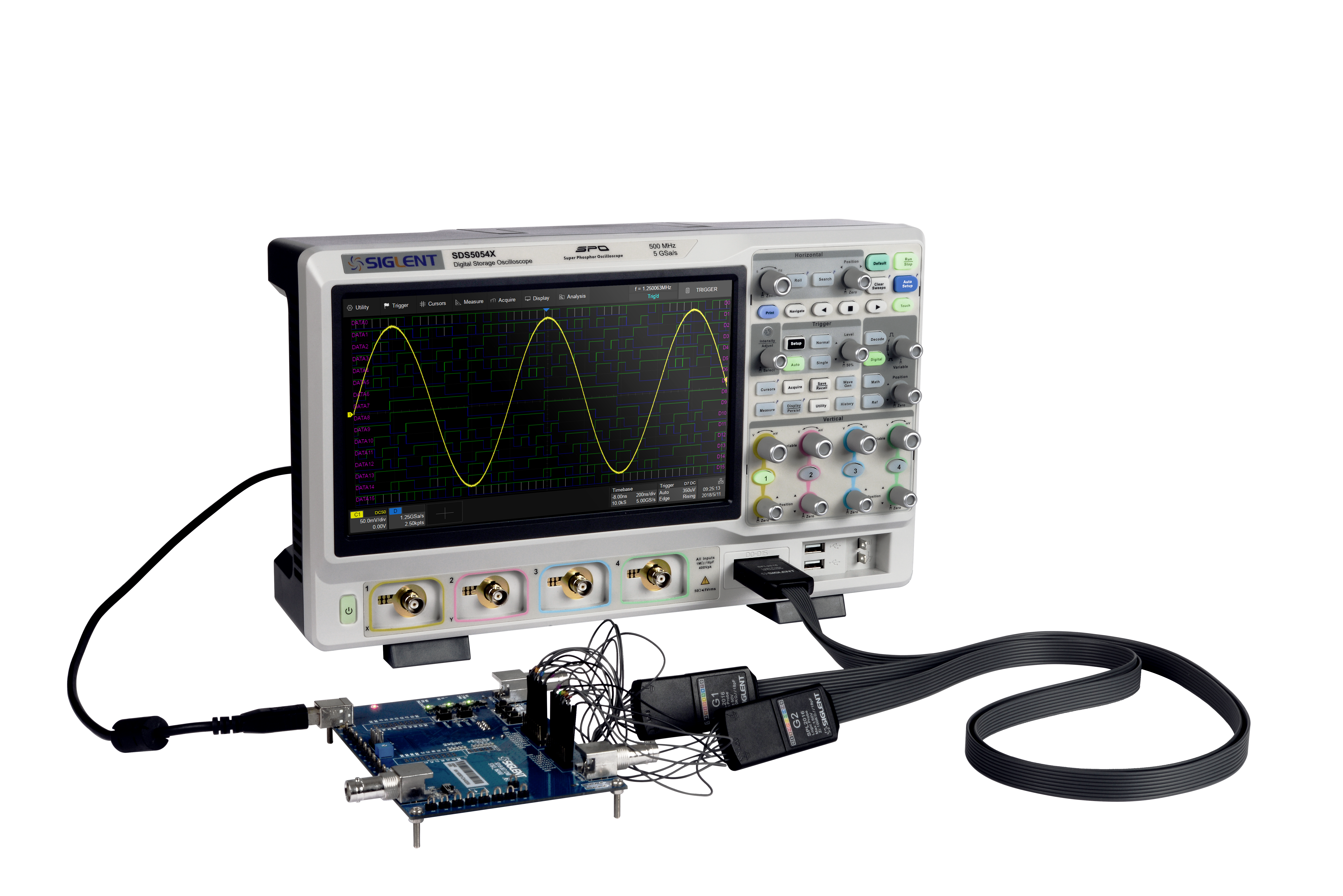

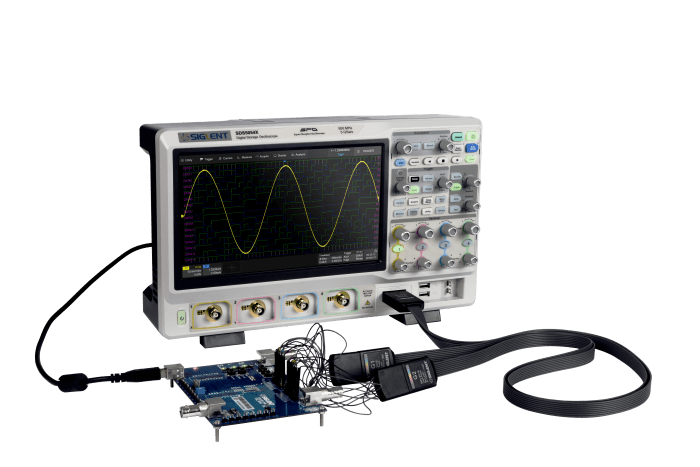

Neljä analogista kanavaa ja 16 digitaalista kanavaa antavat käyttäjille mahdollisuuden hankkia ja liipaista aaltomuotoja ja analysoida kuvion samanaikaisesti yhdellä instrumentilla.

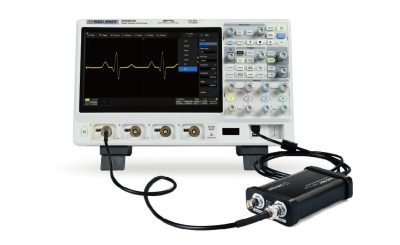

Kuvan lisälaitteet eivät kuulu tuotepakettiin.
SDS5000X voi ohjata SAG1021I USB-toimintoa/aaltomuotogeneraattoria ja lähettää aaltomuotoa jopa 25 MHz:n taajuudella ja ±3 V:n amplitudilla. Kuusi perusaaltomuotoa sekä useita mielivaltaisia aaltomuotoja.
Kuvan lisälaite ei kuulu tuotepakettiin.

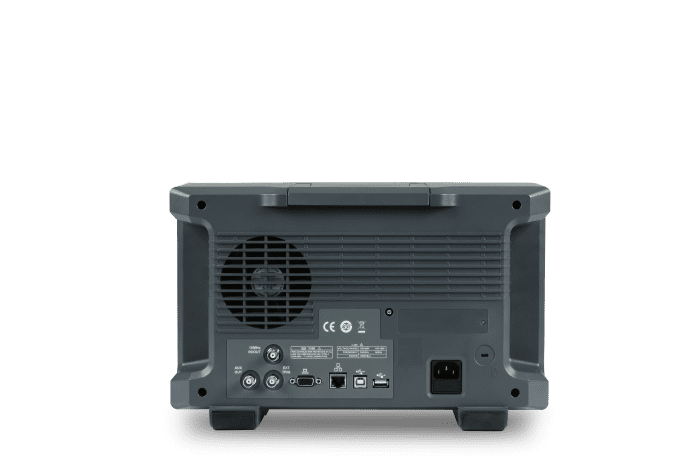

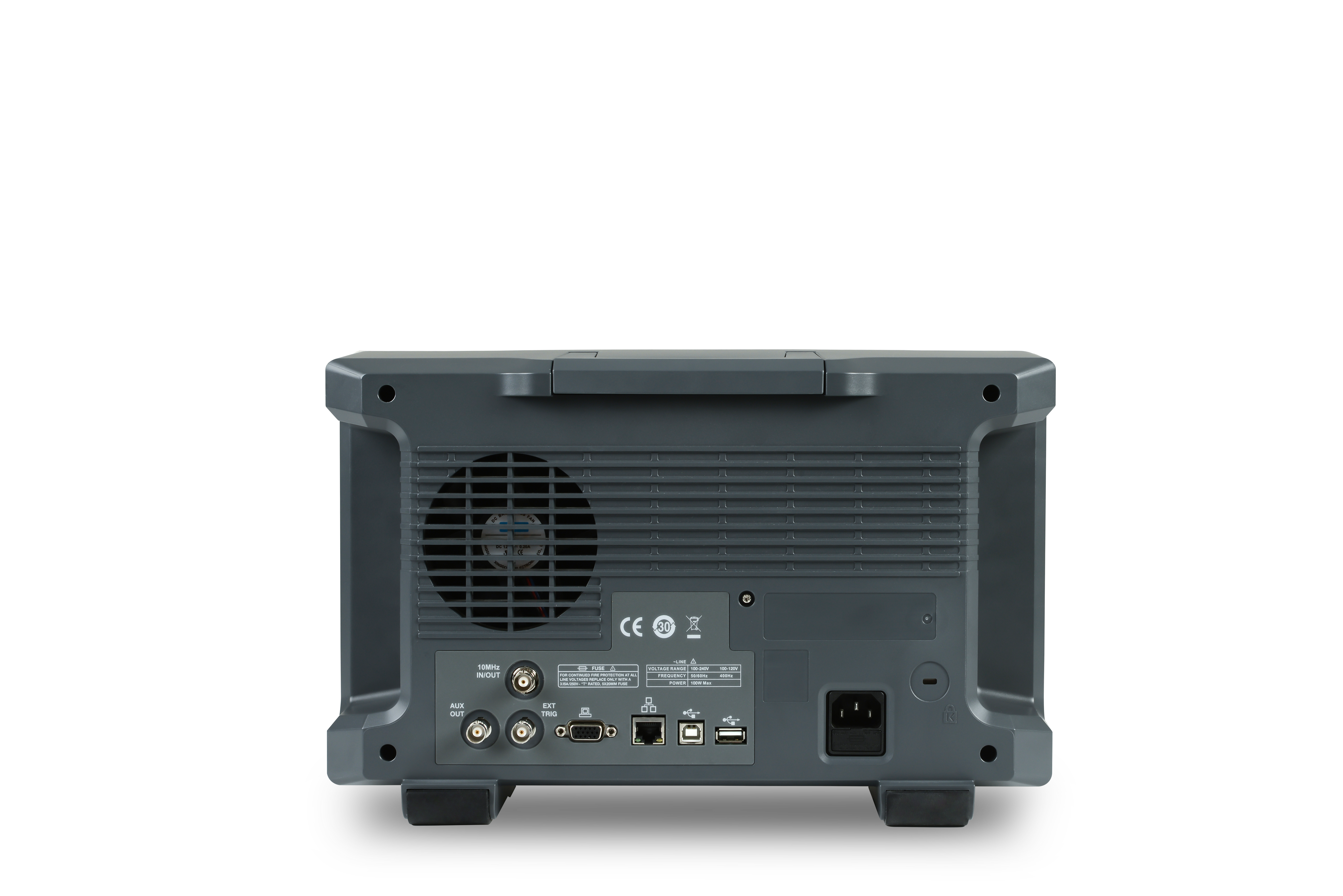

USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In/Out ja VGA output.
SCP5000_Current Probe Instructions
SDS5000X_Open-Source-Acknowledgment
SDS Series Digital Oscilloscope Programming Guide
Siglent time-domain products catalog-202404
Product Selection Guide-202404
SDS5000X Series Service Manual
Katso SDS5000X-sarjan optiot ja muut oheistuotteet.
Optiot:
Lisälaitteet (voi tilata myös jälkitoimituksena, jos tuotetta ei ole saatavilla):
Katso myös SDS5000X-sarjan ladattavat ohjelmat (Software/Firmware) valmistajan sivulta.
| Brand | Siglent |
|---|---|
| Kaistanleveys | 500MHz |
| Kanavia | 4 + EXT |
| Näytteistysnopeus | 5 GSa/s (single-channel) , 2.5 GSa/s (dual-channel) |
| Aaltomuodon sieppausnopeus | 110,000 wfm/s (normaalitila), 500,000 wfm/s (sekvenssitila) |
| Muistisyvyys | 250 Mpts (single-channel), 125 Mpts (dual-channel) |
