Siglent SDS2354X HD Digitaalinen oskilloskooppi

2880,00€ (Verollinen: 3614,40€)

Jos tuotetta ei ole varastossa, toimitusaika noin 2 viikkoa.

Ei varastossa, vain jälkitoimituksena

Siglent SDS2354X HD Digitaalinen oskilloskooppi

Kaistanleveys 350 MHz
12-bittinen, korkea resoluutio
Muistin pituus jopa 200 Mpts/kanava
Aaltomuodon sieppausnopeus jopa 500 000 wfm/s (sekvenssitila)
Näytteistysnopeus jopa 2 GSa/s
Suuri 10,1 tuuman TFT-LCD -näyttö 1024 * 600 resoluutiolla
Sarjaväylän liipaisin ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester
tuotepakettiin kuuluu: USB-kaapeli, virtajohto, langaton hiiri, kalibrointitodistus, Pikastartti-opas (EN), 4 kpl 500 MHz:n passiivisia mittapäitä (muutokset mahdollisia)

Oskilloskoopilla 3 vuoden takuu.

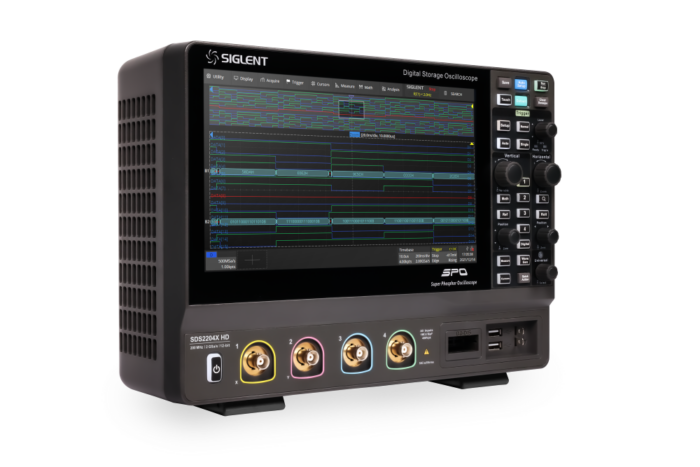

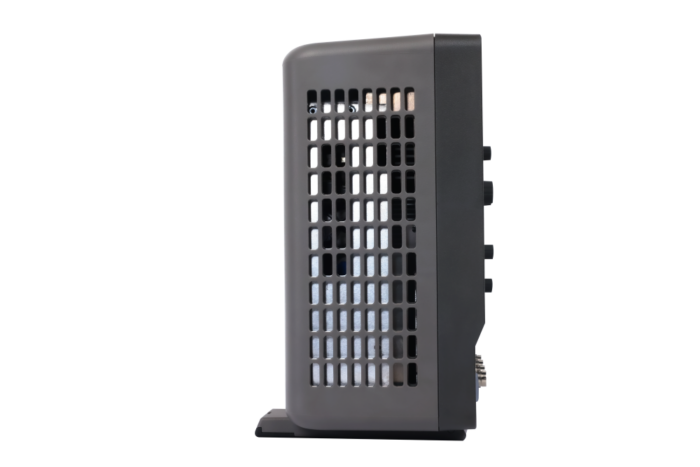

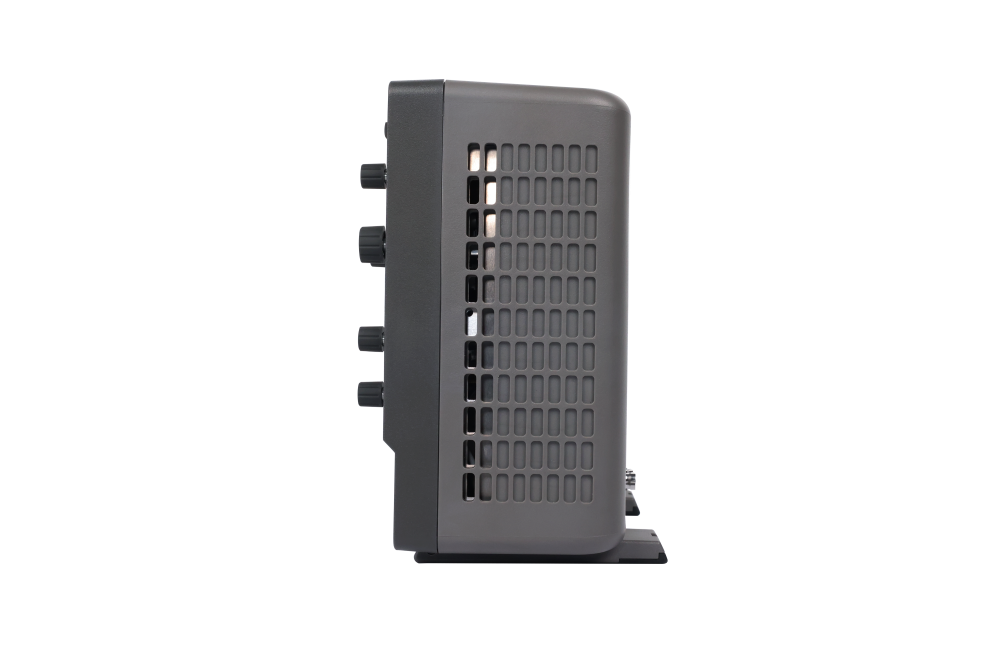

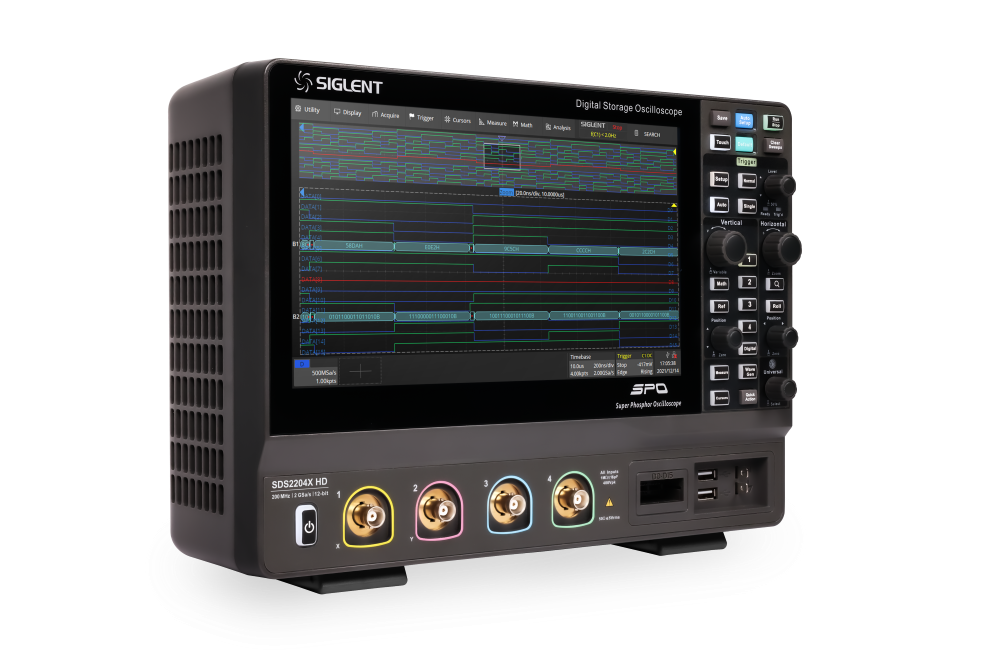

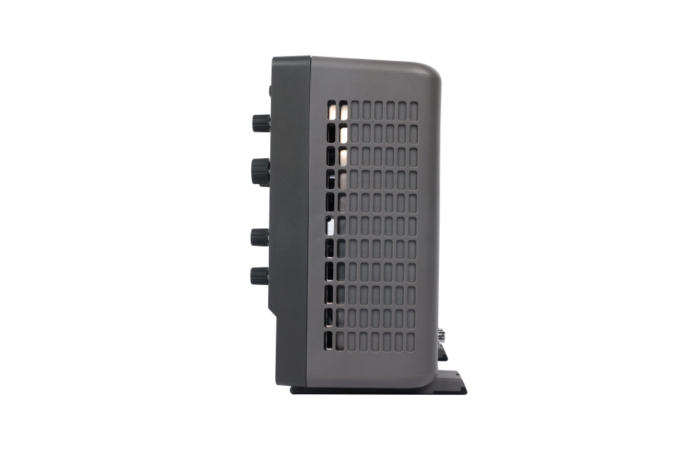

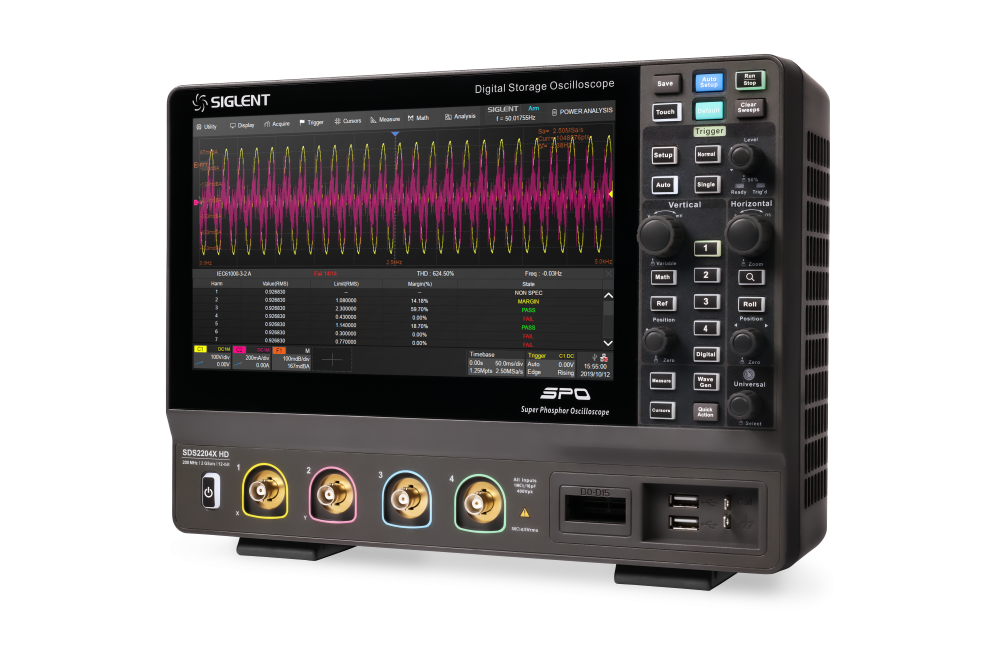

Huom. kuvissa malli SDS2204X HD.

SDS2000X HD -sarjan mallit (huom. SDS2104X HD vanhentunut malli):

Malli	Kaistanleveys	Kanavat	Reaaliaikainen näytteistysnopeus	Muistin syvyys	Aaltomuodon sieppausnopeus
SDS2104X HD	100 MHz	4 + EXT	2 GSa/s	200 Mpts/CH	500,000 wfm/s (sekvenssitila)
SDS2204X HD	200 MHz	4 + EXT	2 GSa/s	200 Mpts/CH	500,000 wfm/s (sekvenssitila)
SDS2354X HD	350 MHz	4 + EXT	2 GSa/s	200 Mpts/CH	500,000wfm/s (sekvenssitila)

SDS2000X HD -sarjan ominaisuuksia:

SIGLENTin SDS2000X HD -sarjan korkearesoluutioisissa, digitaalisissa oskilloskoopeissa on 2 GSa/s:n näytteistysnopeus, 12-bittinen analogia-digitaalimuunnin ja erinomainen kohinataso. Laitteita on saatavana 350 MHz:n, 200 MHz:n ja 100 MHz:n kaistanleveydellä, ja niiden enimmäistallennuspituus on 200 Mpts/ch. Ne näyttävät 4 analogista kanavaa + 16 digitaalista kanavaa sekasignaalin analysointikyvyllä.

SDS2000X HD -sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on jopa 100 000 wfm/s (normaalitila, jopa 500 000 wfm/s sekvenssitilassa). Siinä on myös 256 tason intensiteettiluokituksen näyttötoiminto sekä värilämpötilan näyttötila. Se käyttää myös innovatiivista digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisujärjestelmä tukee useita tehokkaita laukaisutiloja, mukaan lukien sarjaväylän liipaisua. Työkalut, kuten aaltomuototallennus, haku- ja navigointitoiminnot, maskitesti, Bode-kaavio, tehoanalyysi ja histogrammi, mahdollistavat laajennettujen aaltomuototiedostojen sieppaamisen, tallentamisen ja analysoinnin. SDS2000X HD-sarjaan kuuluu myös vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia, 25 MHz:n aaltomuotogeneraattori optiona sekä sarjadekoodaus.

Suuri 10,1 tuuman kapasitiivinen kosketusnäyttö. Myös hiiriohjaus ja verkon etähallinta lähiverkon kautta.

12-bittinen korkea resoluutio
12-bittiset analogi-digitaalimuuntimet, joiden näytteistysnopeus on jopa 2 GSa/s
70 μVrms kohinataso 500 MHz kaistanleveydellä ja 0,5 % DC- vahvistustarkkuudella
4 analogista kanavaa, jopa 350 MHz kaistanleveys (päivitettävissä 500 MHz:iin)
SPO-tekniikkaa
- Aaltomuodon sieppausnopeus jopa 100 000 wfm/s (normaalitila) ja 500 000 wfm/s (sekvenssitila)
- Tukee 256 tason intensiteettiluokitusta ja värilämpötilan näyttötiloja
- Jopa 200 Mpts/ch tallennuspituus
- Digitaalinen laukaisujärjestelmä

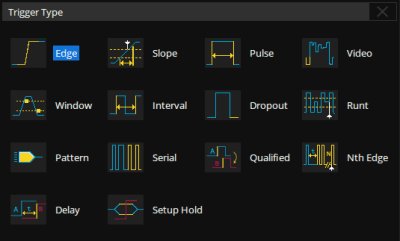

Älykäs liipaisin: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video (HDTV tuettu). Zone Trigger yksinkertaistaa edistynyttä liipaisua.
Sarjaväylän liipaisu ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester
Segmentoitu hankinta (sekvenssi) -tila, joka jakaa tallenteen enimmäispituuden useisiin segmentteihin (enintään 80 000) käyttäjän asettamien liipaisuehtojen mukaisesti, ja segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman tallentamiseen
Aaltomuodon tallennus (History) -toiminto, tallennetun aaltomuodon enimmäispituus on 80 000 kehystä
Automaattiset mittaukset yli 50 parametrilla
Runsaat tiedon analysointitoiminnot, kuten haku, navigointi, digitaalinen volttimittari, laskuri, aaltomuotohistogrammi, Bode-kaavio ja tehoanalyysi
Nopea laitteistopohjainen keskiarvo, ERES; nopea laitteistopohjainen maskitestitoiminto, maskieditorityökalu käyttäjän määrittämien maskien luomiseen
16 digitaalista kanavaa
Sisäänrakennettu 25 MHz:n aaltomuotogeneraattori
Suuri 10,1 tuuman TFT-LCD -näyttö 1024 * 600 resoluutiolla; kapasitiivinen kosketusnäyttö

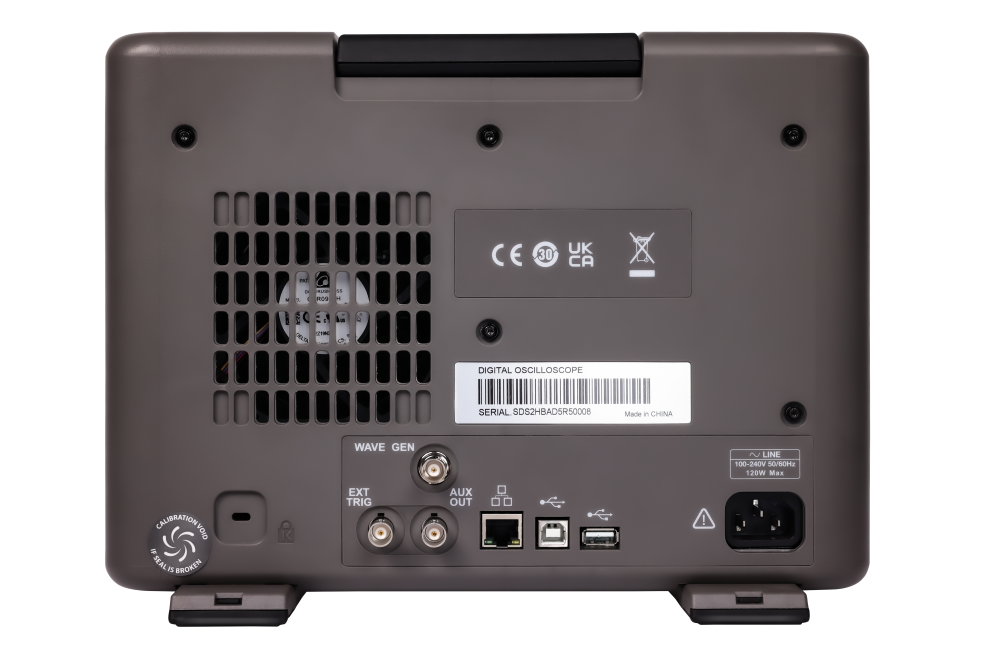

Liitännät: USB-isännät, USB-laite (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla. Tukee SCPI-kaukosäätimen komentoja. Tukee ulkoista hiirtä ja näppäimistöä.

12-bittinen, suuri resoluutio

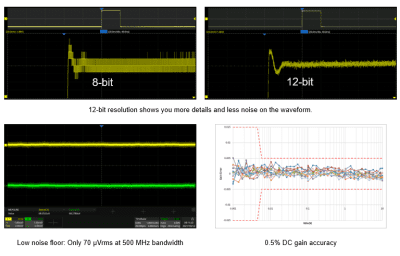

12-bittinen resoluutio näyttää enemmän yksityiskohtia ja vähemmän kohinaa aaltomuodossa
Alhainen kohina: vain 70 µVrms 500 MHz:n kaistanleveydellä

Suuri aaltomuodon päivitysnopeus

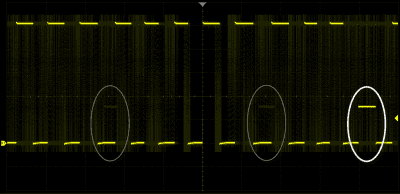

Aaltomuodon päivitysnopeus on jopa 100 000 wfm/s, joten oskilloskooppi voi siepata helposti epätavallisia tai pienen todennäköisyyden tapahtumia. Sekvenssitilassa aaltomuodon sieppausnopeus voi olla 500 000 wfm/s.

Suuri muistisyvyys

Laitteistopohjainen Zoom-tekniikka ja muistin koko aina 200 Mpts:iin mahdollistavat sen, että käyttäjä voi valita hitaamman aikaskaalan ilman, että sillä on vaikutusta näytteistysnopeuteen. Näin käyttäjä voi nopeasti keskittyä kiinnostavaan alueeseen.

Lukuisia liipaisutoimintoja

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern. Trigger Zone on saatavilla edistyneeseen liipaisuun.

Edistyneet matemaattiset toiminnot

Perinteisten (+, -, X, /) -toimintojen lisäksi FFT, integraatio, differentiaali, neliöjuuri ja paljon muuta. Kaavaeditori on saatavilla monimutkaisempiin toimintoihin.

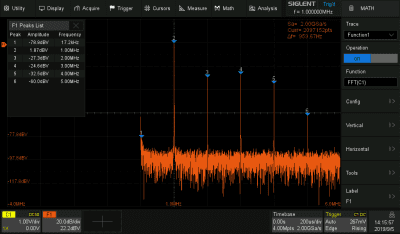

FFT-toiminto mahdollistaa myös erilaisia ikkunatoimintoja, jotta se voi mukautua erilaisiin spektrin mittaustarpeisiin. Kolme tilaa (normaali, keskimääräinen ja maksimipito) voivat täyttää erilaiset tehospektrin tarkkailuvaatimukset. Automaattinen huipun tunnistus ja merkinnät.

Erilaisten parametrien mittaukset

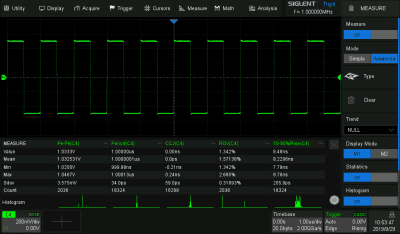

Parametrimittaukset tarjoavat yhteensä yli 50 erilaista mittausta.

Parametrien tilastotoiminto

Tilastot näyttävät enintään 12 parametrin nykyisen arvon, maksimiarvon, minimiarvon, keskihajonnan ja keskiarvon samanaikaisesti. Käytettävissä on histogrammi, joka näyttää parametrin todennäköisyysjakauman. Trend ja Track ovat käytettävissä näyttämään parametrin arvon vs. aika.

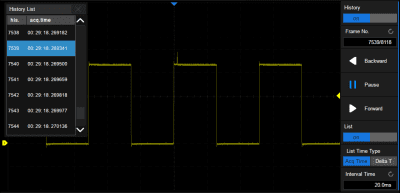

History-tila

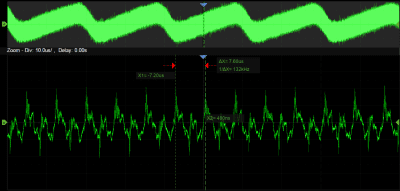

Historiatoiminto voi tallentaa jopa 80 000 kuvaa aaltomuodoista. Tallennus suoritetaan automaattisesti, jotta asiakas voi milloin tahansa toistaa aaltomuotoja havaitakseen epätavallisia tapahtumia ja paikantaakseen kiinnostavan alueen nopeasti kursoreiden tai mittausten avulla. Maskitestin epäonnistuneet kuvat voidaan tallentaa historiaksi.

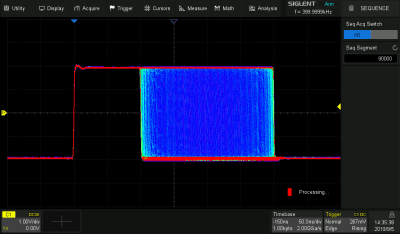

Sekvenssitila

Segmentoitu muistikokoelma tallentaa aaltomuodon useisiin muistisegmentteihin (jopa 80 000), ja jokainen segmentti tallentaa liipaistun aaltomuodon sekä kuolleen ajan tiedot. Segmenttien välinen aika voi olla jopa 2 μs. Kaikki osat voidaan toistaa History-toiminnolla.

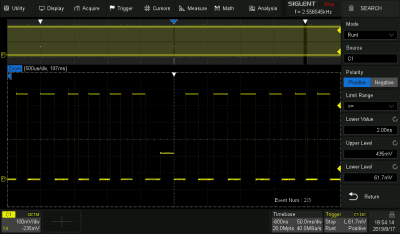

Etsii ja navigoi

Oskilloskooppi voi esim. etsiä käyttäjän määrittämiä tapahtumia kuvassa. Haun merkitsemät tapahtumat voidaan palauttaa automaattisesti navigoimalla.

Sarjaväylän dekoodaus

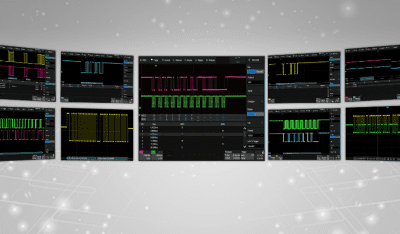

Näyttää dekoodatut merkit tapahtumaluettelon kautta. Väyläprotokollatiedot voidaan näyttää nopeasti ja intuitiivisesti taulukkomuodossa. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ja Manchester.

Laitteistopohjainen, nopea maskitestitoiminto

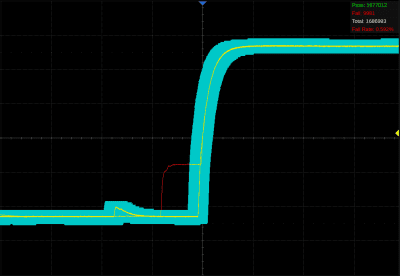

Oskilloskooppi käyttää laitteistopohjaista maskitestitoimintoa, joka suorittaa jopa 14 000 hyväksyttyä/hylättyä päätöstä sekunnissa. On helppo luoda käyttäjän määrittämiä testimalleja jäljitysmaskien vertailua varten, mikä tekee siitä sopivan pitkäaikaiseen signaalien valvontaan tai automatisoituun tuotantolinjan testaukseen.

Bode-kaavio

Oskilloskooppi voi ohjata sisäänrakennettua signaaligeneraattoria tai erillistä SIGLENT-generaattoria skannatakseen tutkittavan laitteen amplitudi- ja vaihetaajuusvasteen ja näyttää tiedot Bode-kaaviona. Tämä mahdollistaa kalliiden verkkoanalysaattoreiden korvaamisen joissakin sovelluksissa.

Tehoanalyysi (valinnainen)

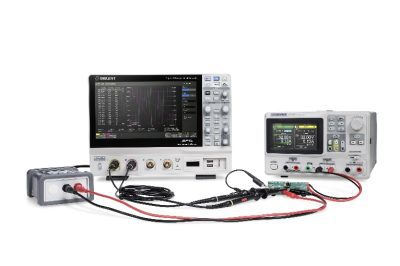

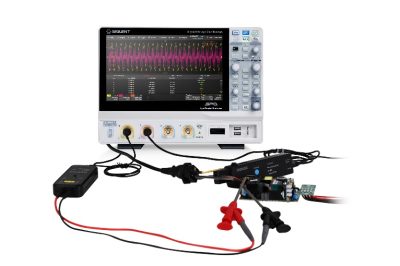

Power Analysis -vaihtoehto tarjoaa täyden valikoiman tehomittauksia ja -analyysejä, jotka parantavat huomattavasti mittaustehokkuutta kytkentävirtalähteiden ja virtalaitteiden suunnittelussa.

Digitaaliset kanavat / MSO

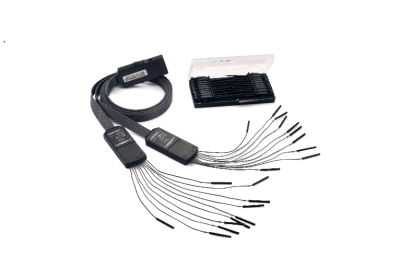

Neljä analogista kanavaa ja 16 digitaalista kanavaa antavat käyttäjille mahdollisuuden hankkia ja liipaista aaltomuotoja ja analysoida kuvio samanaikaisesti yhdellä instrumentilla.

Sisäänrakennettu 25 MHz:n aaltomuotogeneraattori (valinnainen)

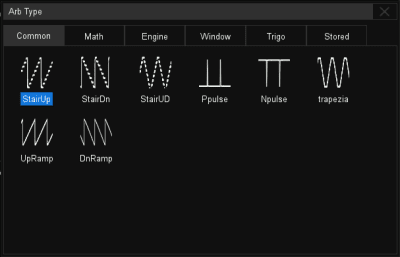

Sisäänrakennettu aaltomuotogeneraattori voi tuottaa aaltomuotoja jopa 25 MHz:n taajuudella ja ±3 V amplitudilla. Kuusi perusaaltomuotoa sekä useita ennalta määritettyjä aaltomuotoja ja käyttäjän määrittämiä mielivaltaisia aaltomuotoja tuetaan.
