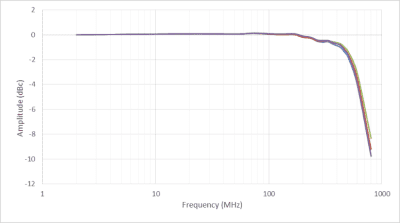

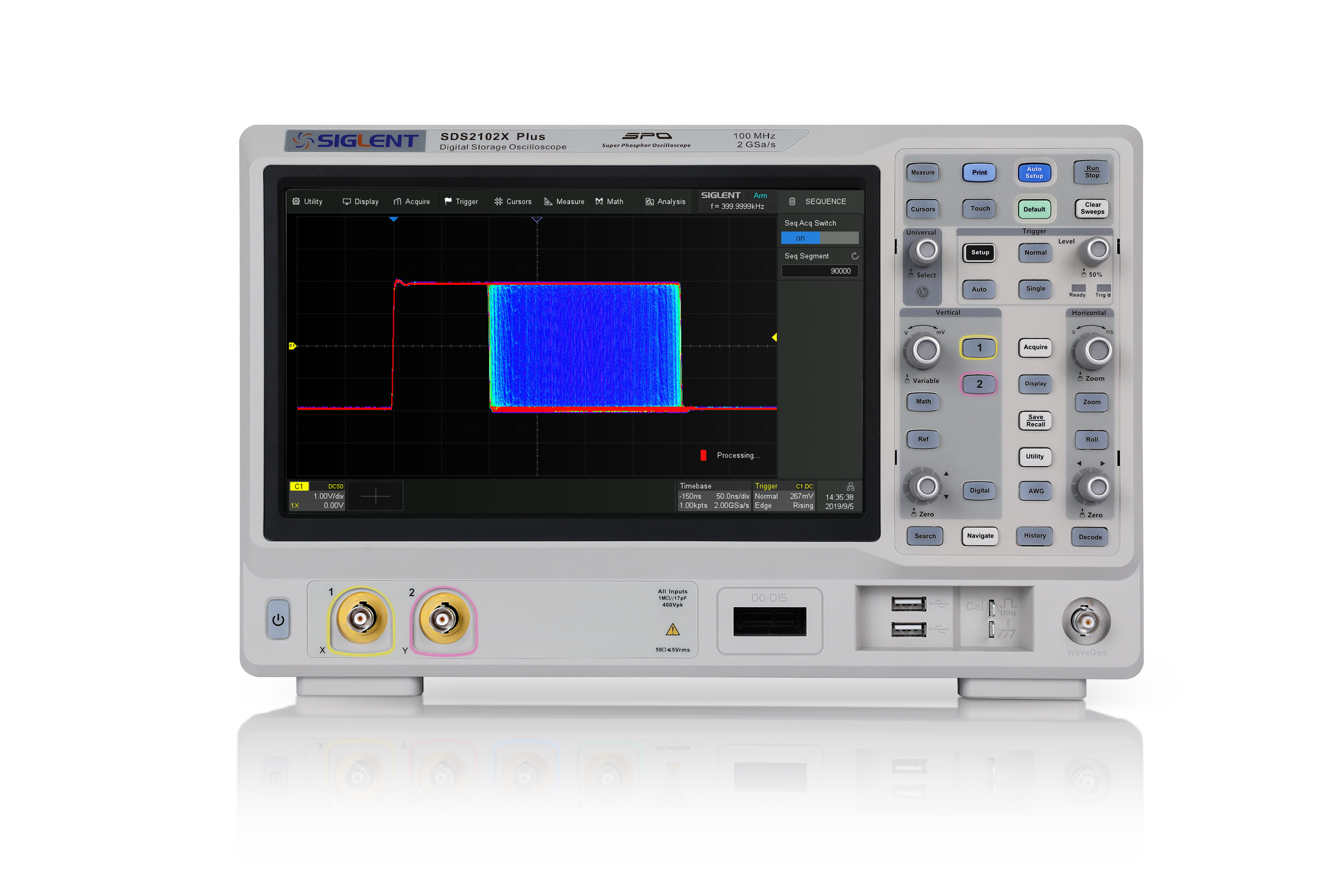

Jopa 120 000 wfm/s aaltomuodon päivitysnopeus

Aaltomuodon päivitysnopeus on jopa 120 000 wfm/s, joten oskilloskooppi voi siepata helposti pienen todennäköisyyden tapahtumat. Sekvenssitilassa aaltomuodon sieppausnopeus voi olla 500 000 wfm/s.

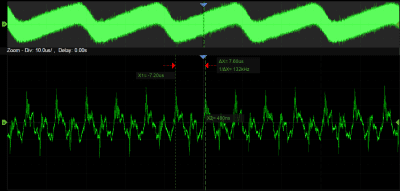

Tallennuspituus jopa 200 Mpts/ch

Hyödyntämällä laitteistopohjaista Zoom-tekniikkaa ja tallenteen pituutta jopa 200 Mpts:iin käyttäjät voivat valita hitaamman aikakannan tinkimättä näytteistysnopeudesta ja sitten nopeasti zoomata ja keskittyä kiinnostavaan alueeseen.

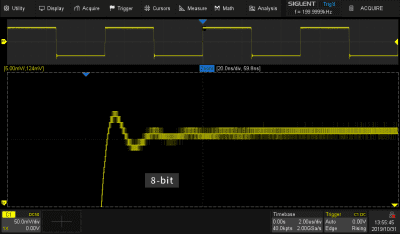

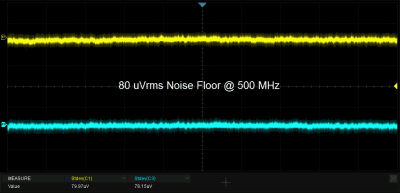

10-bittinen tila yhdistettynä zoomiin

Näyttää enemmän yksityiskohtia ja vähemmän kohinaa aaltomuodossa.

Useita liipaisutoimintoja

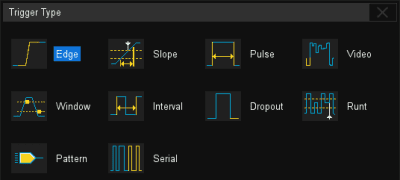

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern ja sarjaliipaisin.

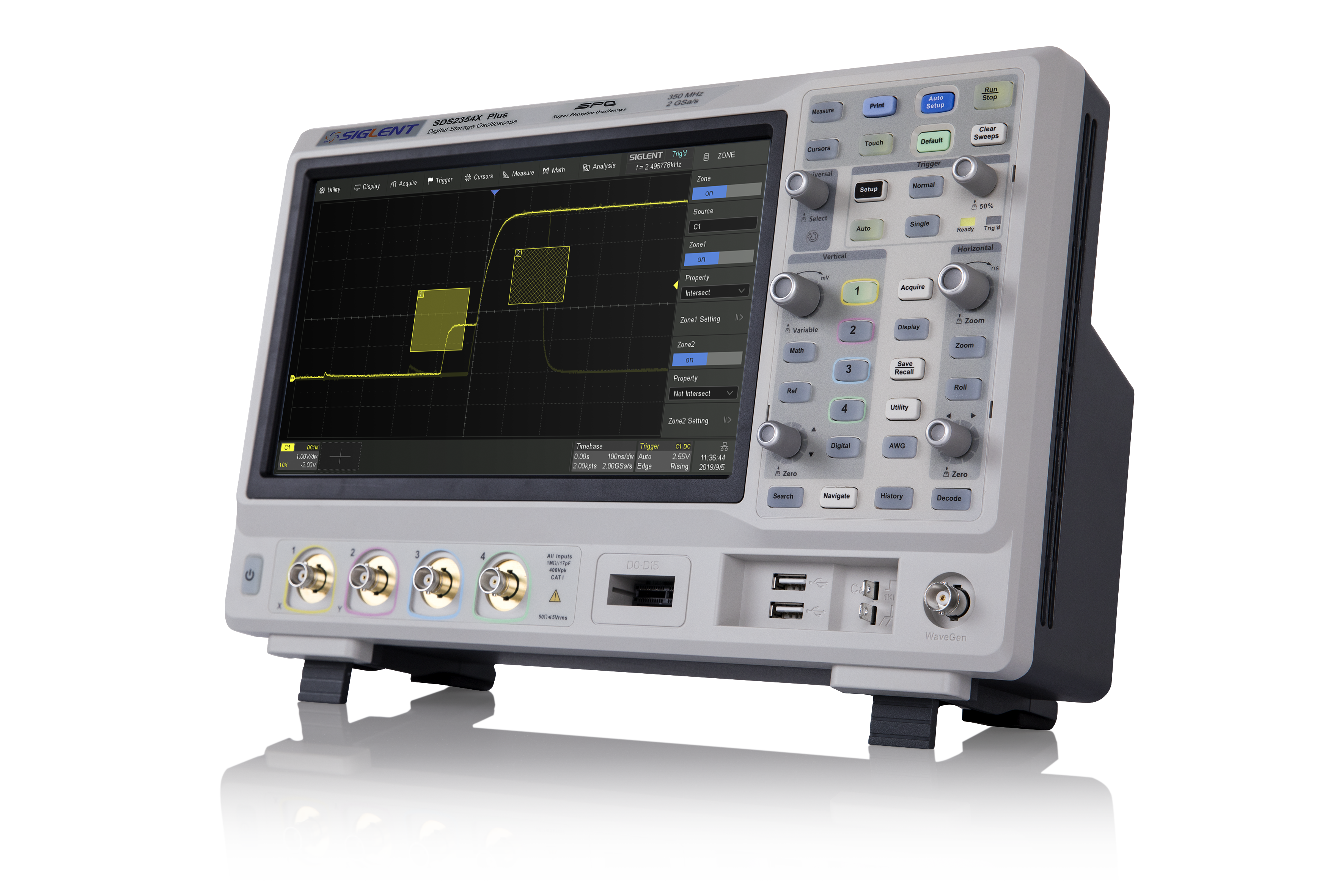

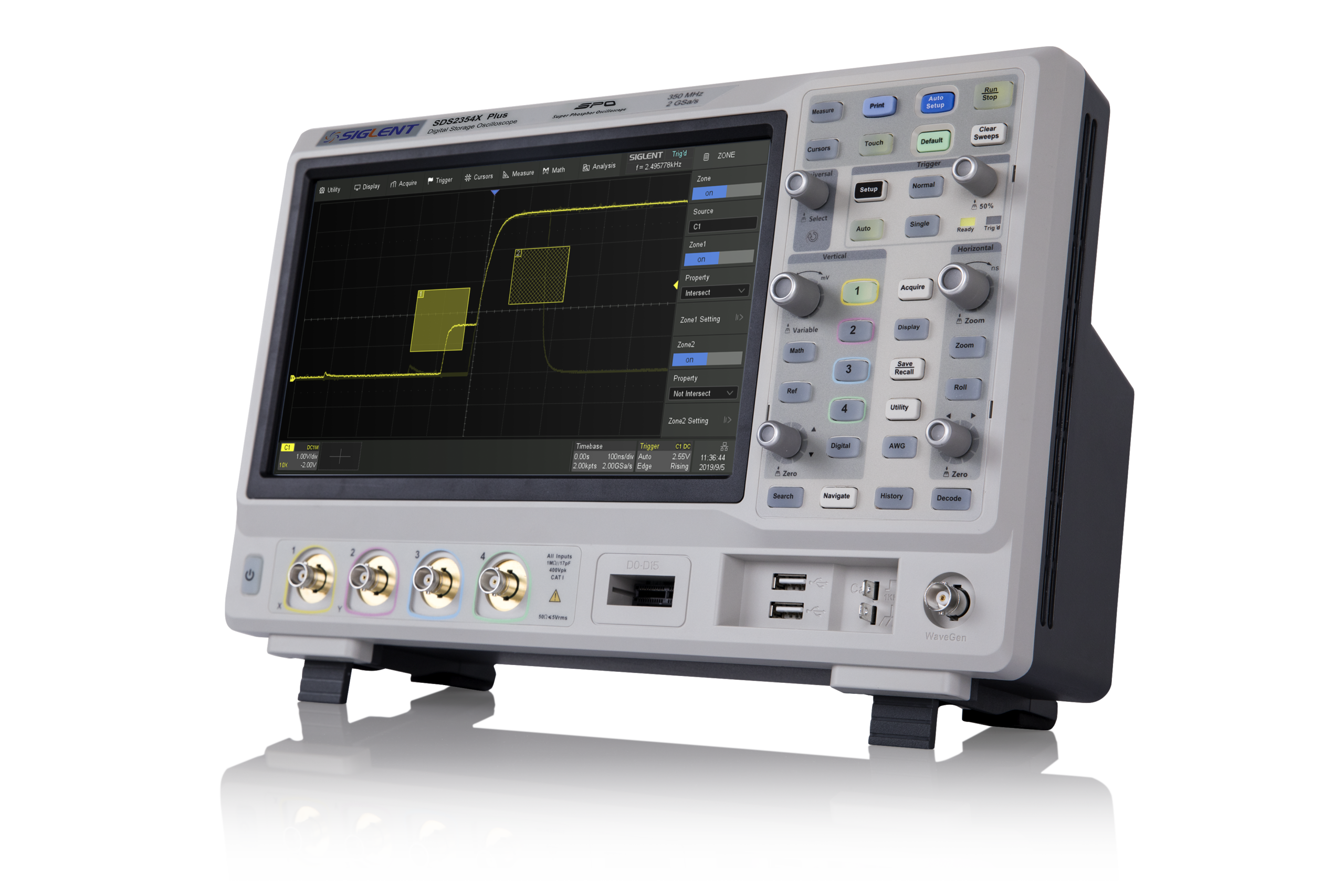

Trigger Zone

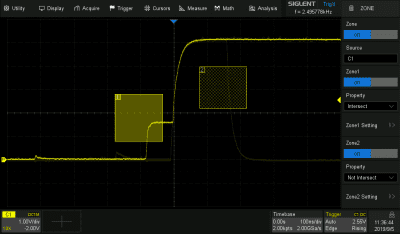

Trigger Zone on saatavilla edistyneeseen liipaisuun.

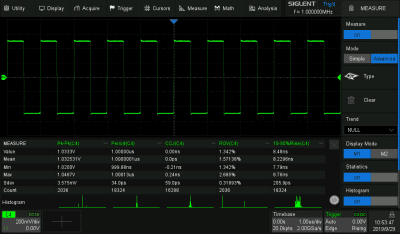

Kaikkien asiaankuuluvien parametrien mittaukset ja parametritilastot

Parametrimittaukset sisältävät 4 luokkaa: vaaka-, pysty-, sekalaiset ja kanavaviiveet. Tarjolla on yhteensä yli 50 erilaista mittausta.

Tilastot näyttävät enintään 12 parametrin nykyisen arvon, maksimiarvon, minimiarvon, keskihajonnan ja keskiarvon samanaikaisesti. Histogrammi on käytettävissä osoittamaan parametrin todennäköisyysjakauman. Trendi on käytettävissä näyttämään parametrin arvon vs. aika.

Edistyneet matemaattiset funktiot

FFT, +, -, x, ÷, d/dt, ∫dt, √, keskiarvo, ERES ja kaavaeditori.

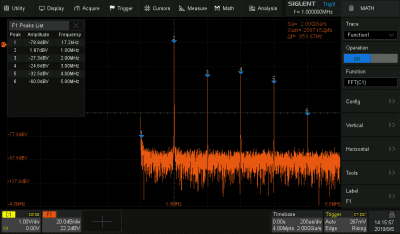

Laitteistokiihdytetty FFT jopa 2 Mpts:iin. Tämä tarjoaa korkean taajuuden resoluution suurella virkistysnopeudella. FFT-toiminto tukee myös erilaisia ikkunatoimintoja, jotta se voi mukautua erilaisiin spektrinmittaustarpeisiin. Kolme tilaa (normaali, keskimääräinen ja maksimipito) voivat täyttää erilaiset tehospektrin tarkkailuvaatimukset. Automaattinen huipun tunnistus ja merkit ovat tuettuja.

Historiatila

Historiatoiminto tallentaa jopa 90 000 laukaistua aaltomuotoa (kehystä). Tämä tapahtuu jatkuvasti taustalla, joten historian aaltomuotoja voidaan toistaa milloin tahansa menneiden tapahtumien etsimiseksi ja analysoimiseksi. Sarjadekoodaus-, zoomaus- ja kursorimittauksia voidaan käyttää.

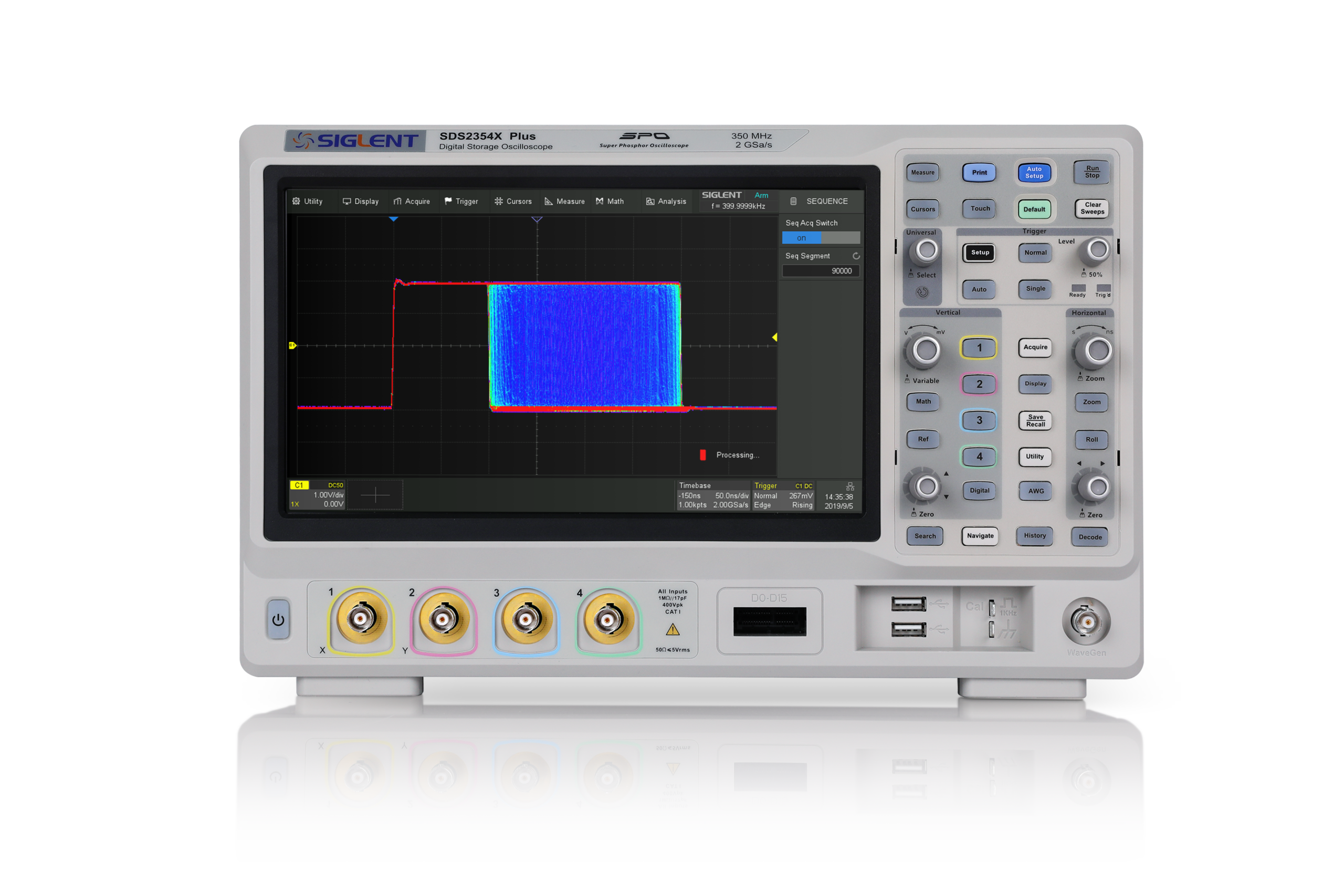

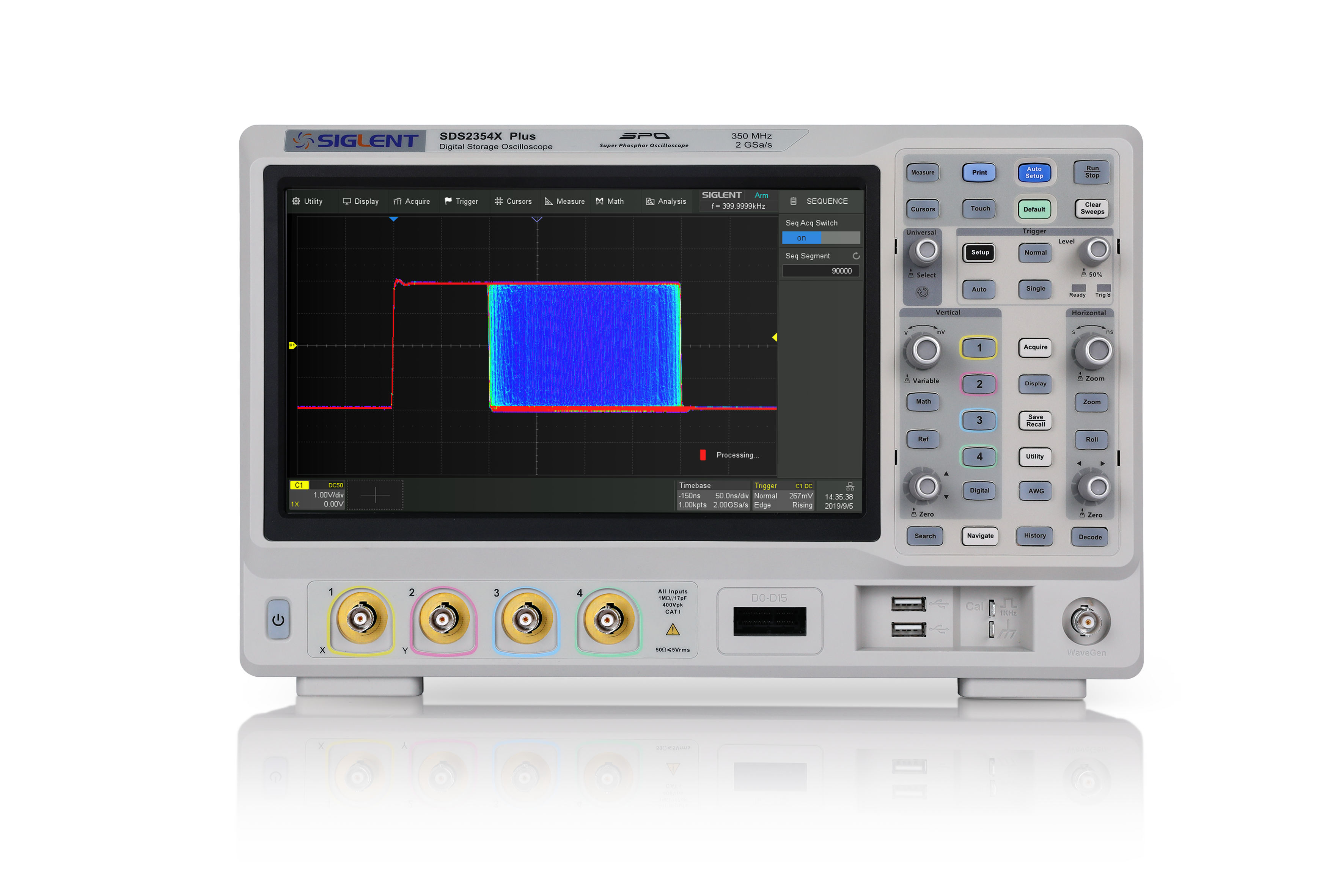

Sekvenssitila

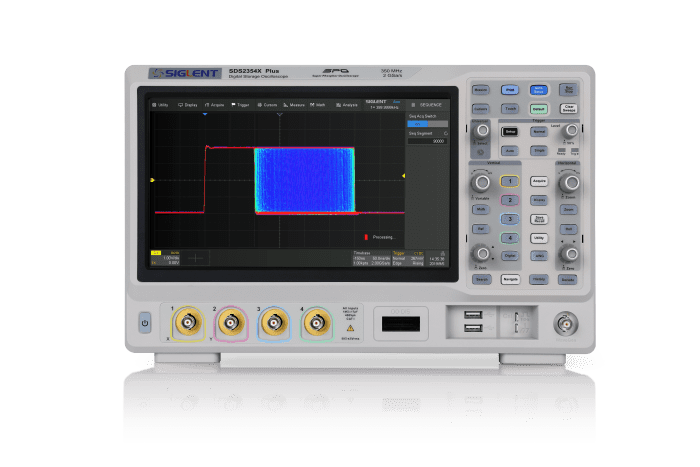

Segmentoitu muistikokoelma tallentaa aaltomuodon useisiin muistisegmentteihin (jopa 90 000), ja jokainen segmentti tallentaa liipaistun aaltomuodon yhdessä kuolleen ajan tietojen kanssa. Segmenttien välinen aika voi olla niinkin pieni kuin 2 µs. Kaikki jaksot voidaan toistaa mielivaltaisella kuvanopeudella käyttämällä Historia-toimintoa.

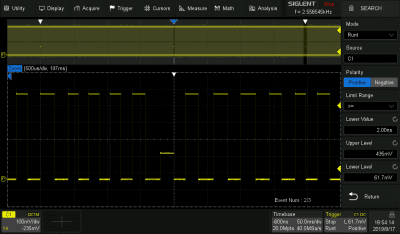

Etsii ja navigoi

SDS2000X Plus voi löytää tapahtumia tiedostosta ja historiasta käyttäjän määrittämien liipaisuehtojen perusteella.

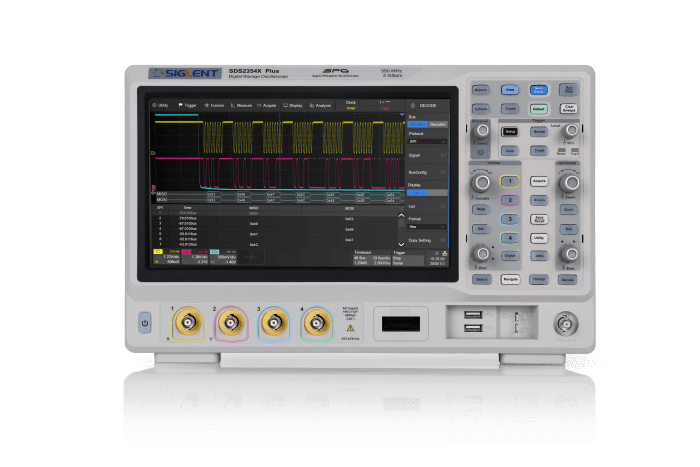

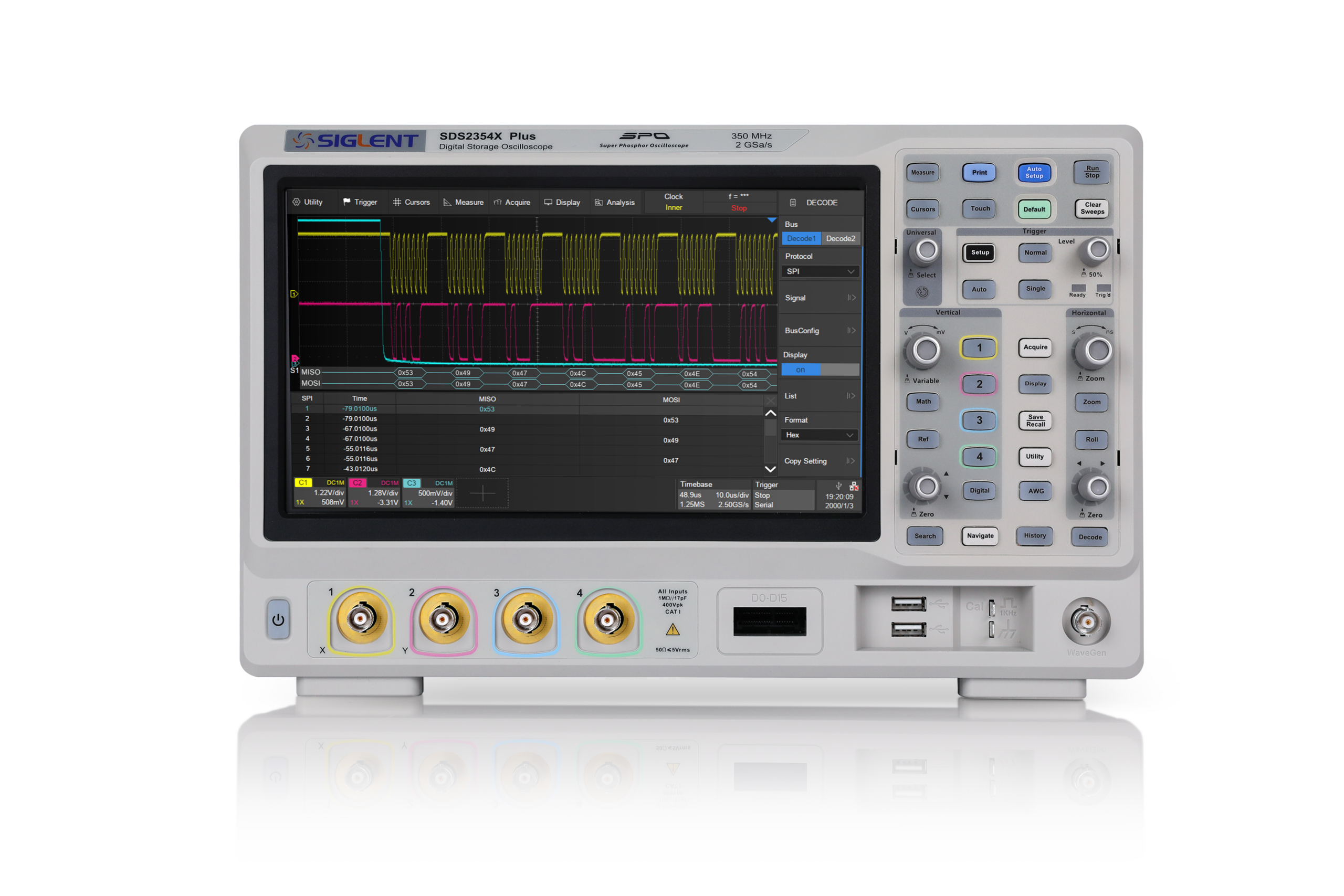

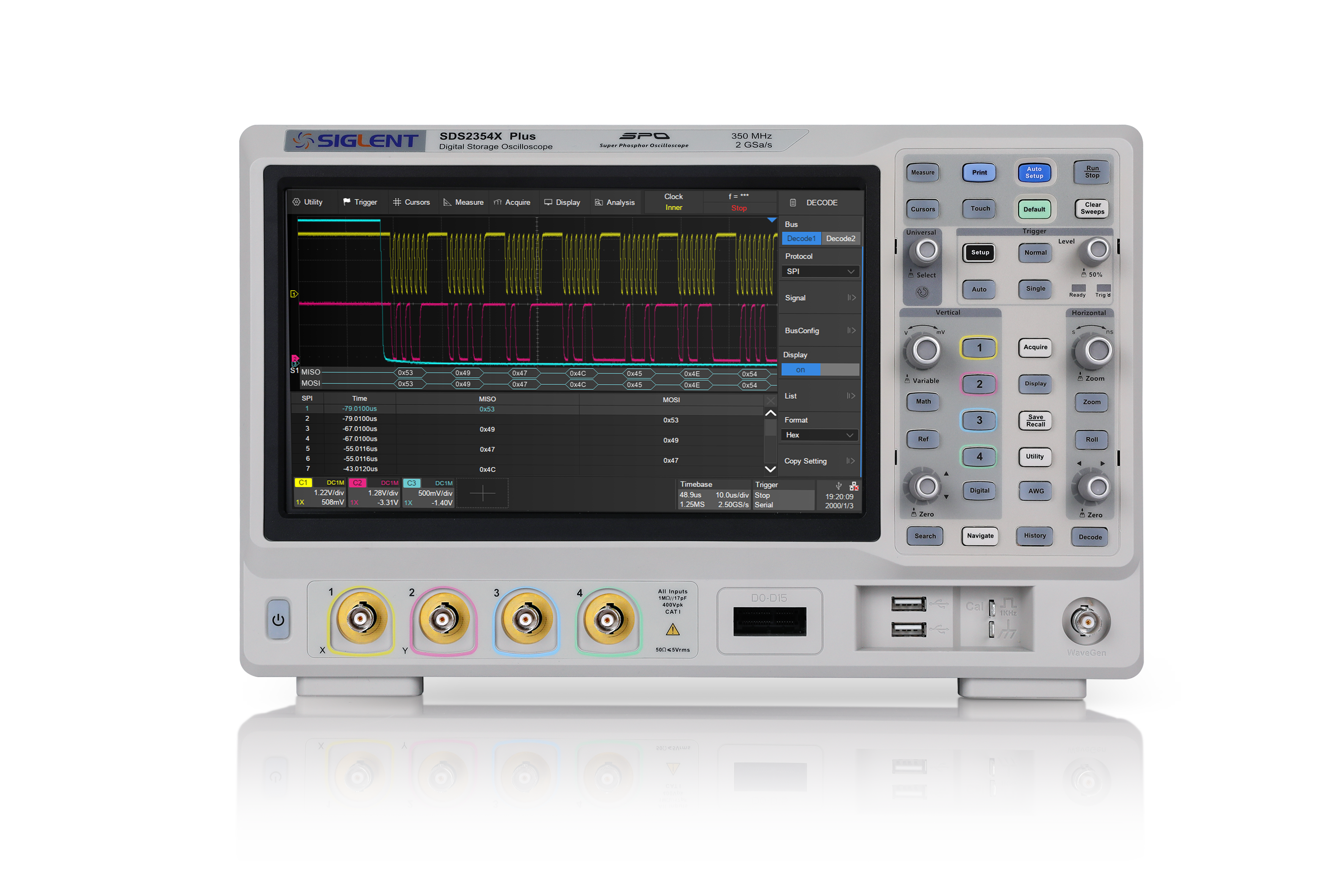

Sarjaväylän dekoodaus

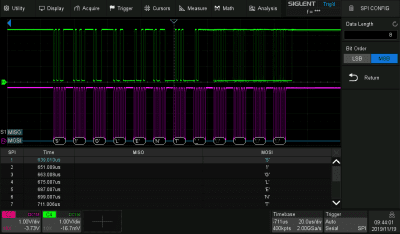

Aaltomuotoon korreloivien dekooderikaistojen lisäksi väyläprotokollatiedot voidaan näyttää taulukkomuodossa. I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S ja MIL-STD-1553B ovat tuettuja.

Laitteistopohjainen, nopea maskitestitoiminto

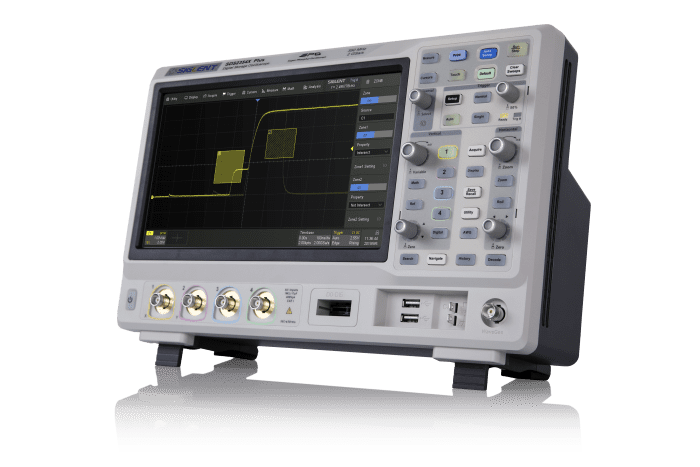

SDS2000X Plus käyttää laitteistopohjaista maskitestitoimintoa, joka suorittaa jopa 80 000 hyväksyttyä/hylättyä päätöstä sekunnissa. On helppo luoda käyttäjän määrittelemiä testimalleja, joihin signaalin jäljitystä voidaan jatkuvasti verrata.

Sisäänrakennettu Mask Editor -sovellus auttaa luomaan mukautettuja maskeja.

Bode-kaavio

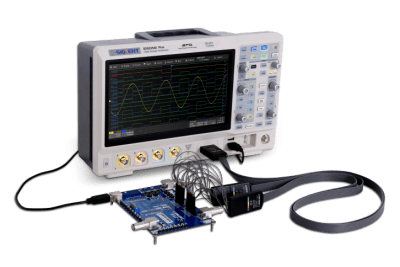

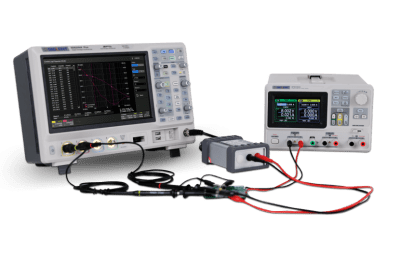

SDS2000X Plus voi ohjata sisäänrakennettua aaltomuotogeneraattoria tai mitä tahansa erillistä SIGLENT SDG -laitetta passiivisten tai aktiivisten piirien amplitudin ja vaihevasteen skannaamiseksi. Tiedot esitetään Bode-kaaviona. Tämä mahdollistaa kalliiden verkkoanalysaattoreiden korvaamisen vähemmän vaativissa sovelluksissa.

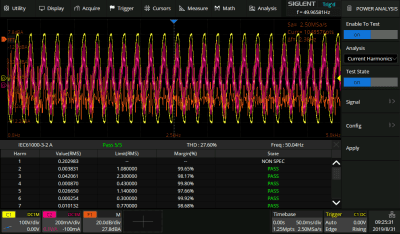

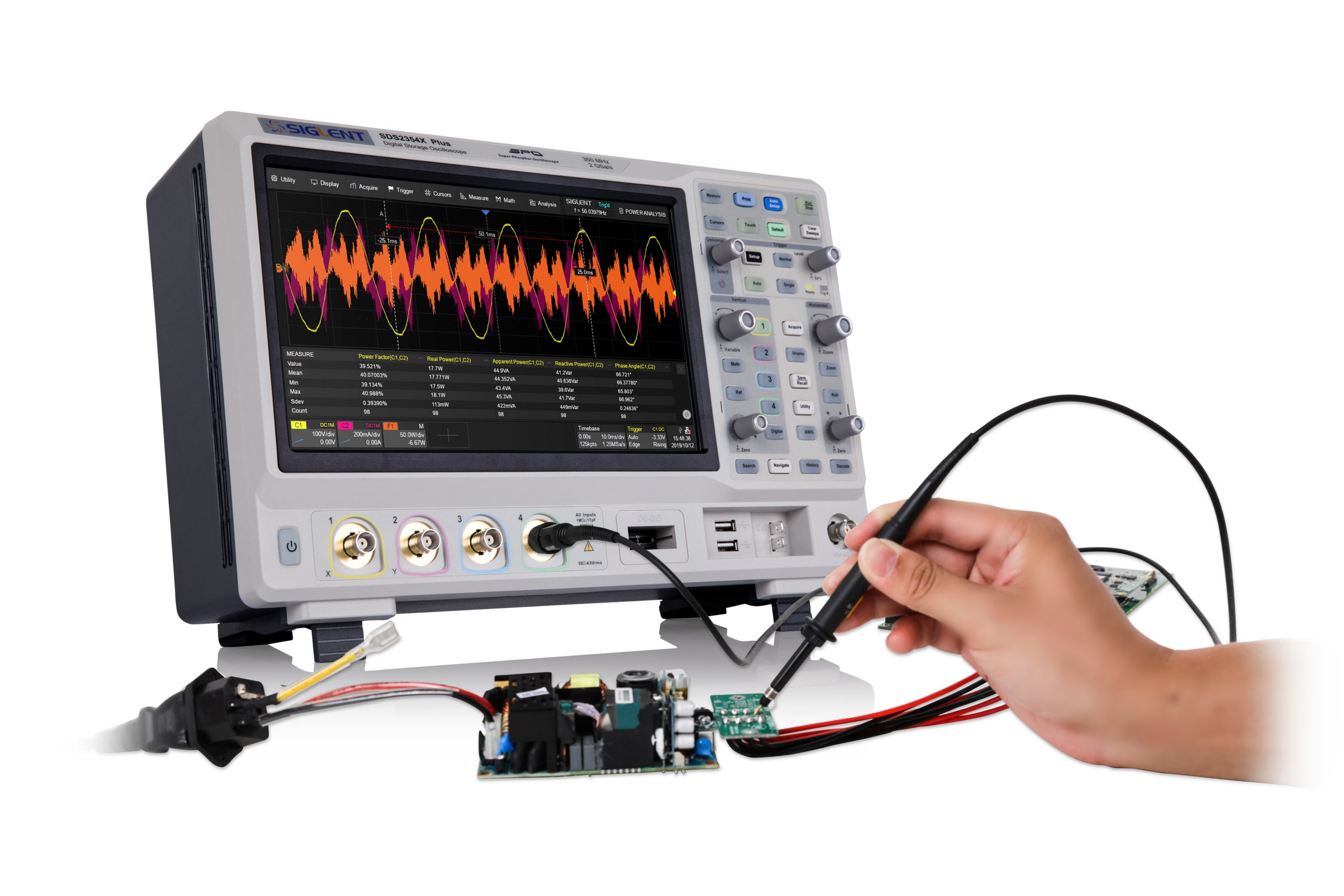

Tehoanalyysi (valinnainen)

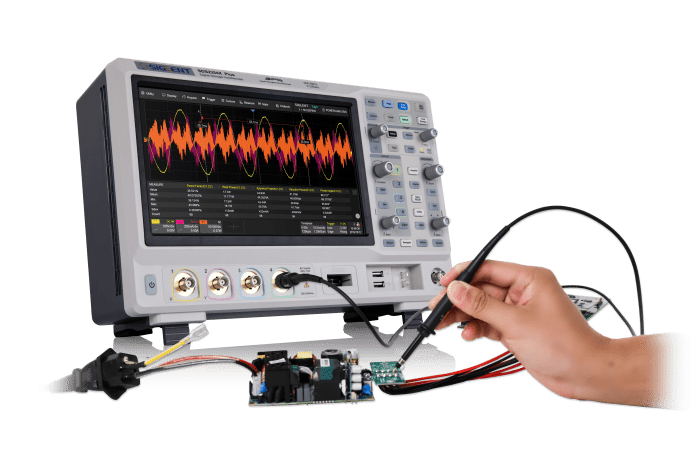

Power Analysis -vaihtoehto tarjoaa täyden valikoiman tehomittauksia ja -analyysejä, mikä parantaa mittauksen tehokkuutta kytkentävirtalähteiden ja teholaitteiden suunnittelussa.

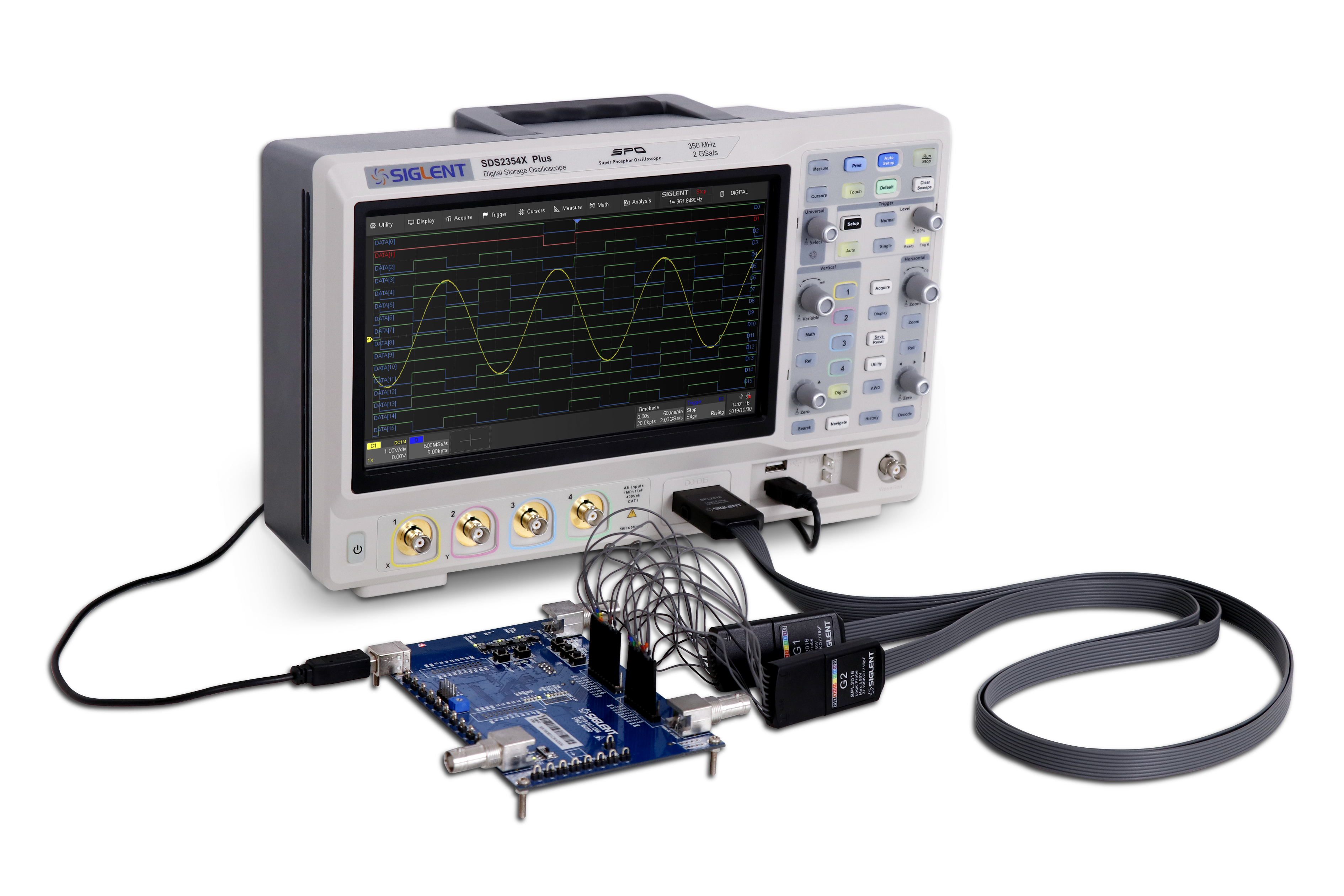

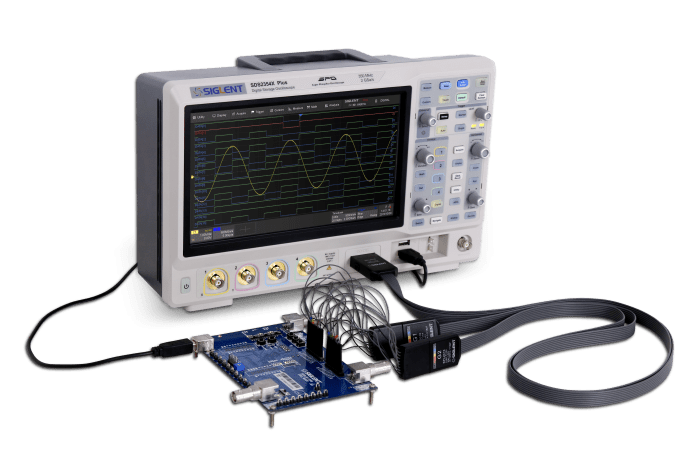

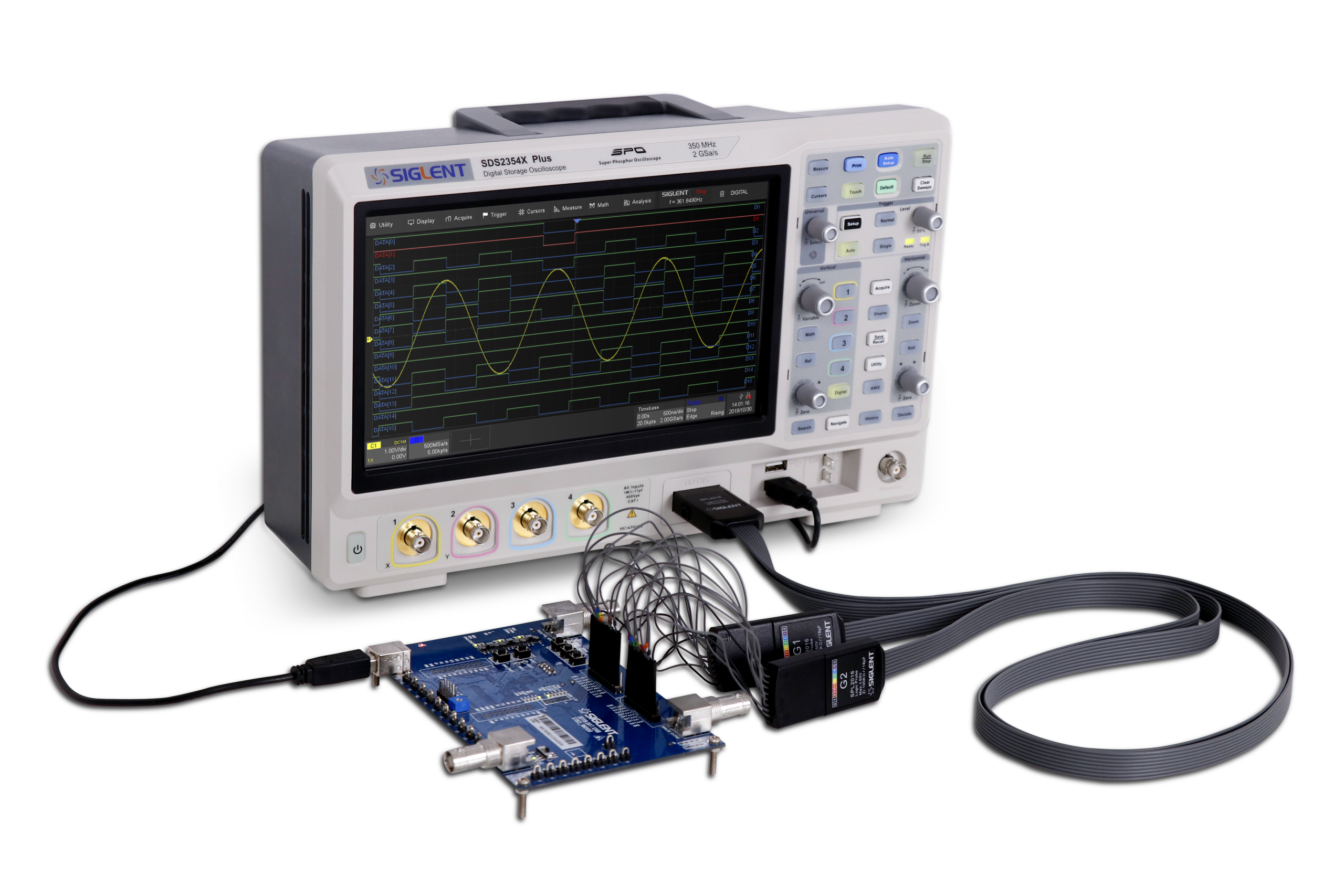

Digitaaliset kanavat / MSO (valinnainen)

Neljä analogista kanavaa ja 16 digitaalista kanavaa mahdollistavat seka-aaltomuotojen hankinnan ja liipaisemisen yhdellä instrumentilla.

50 MHz:n sisäänrakennettu aaltomuotogeneraattori (valinnainen)

Sisäänrakennettu aaltomuotogeneraattori voi tuottaa aaltomuotoja jopa 50 MHz:n taajuudella ja ±3 V amplitudilla. Kuusi perusaaltomuotoa sekä useat ennalta määritetyt aaltomuodot ja käyttäjän määrittelemät mielivaltaiset aaltomuodot ovat tuettuja.

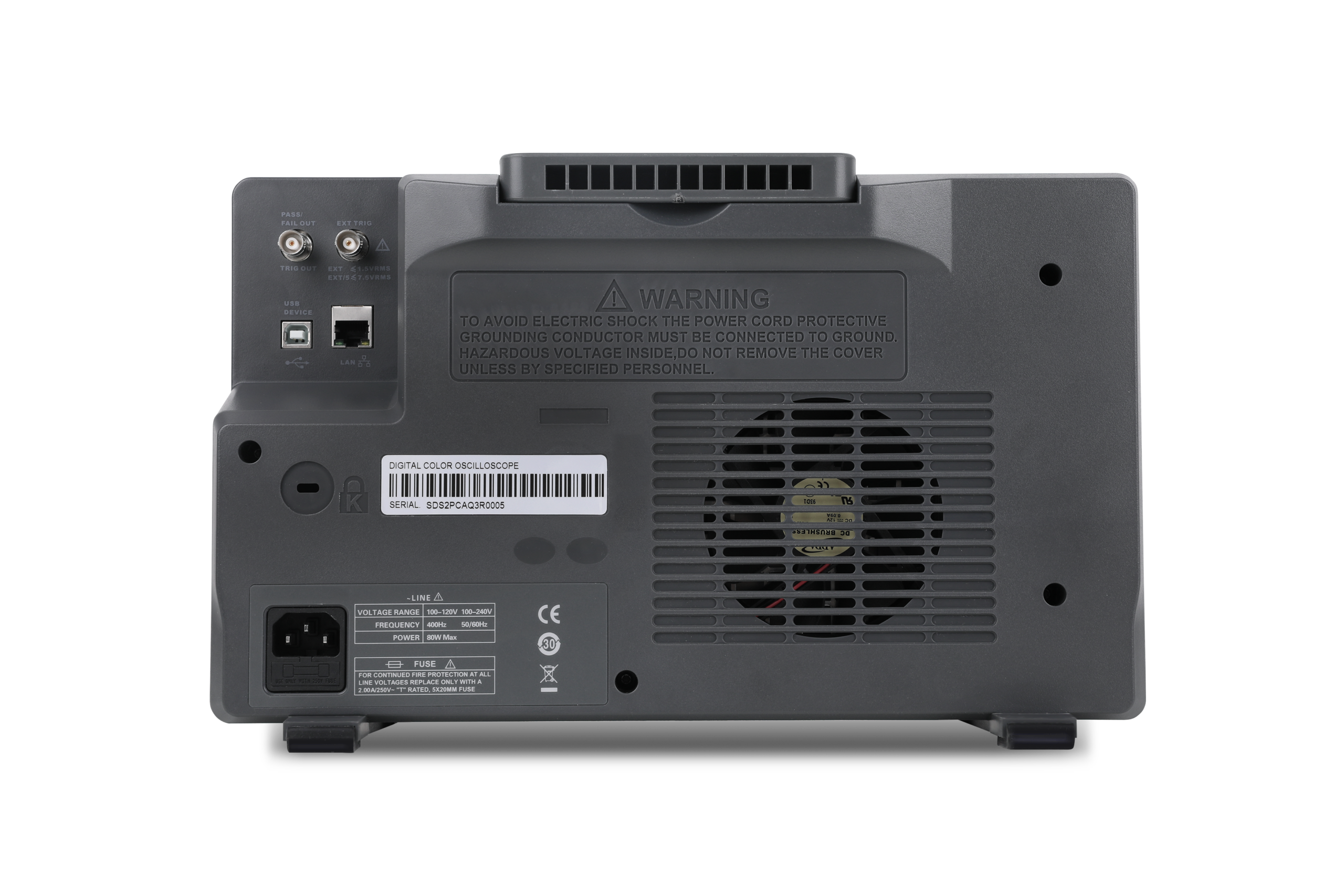

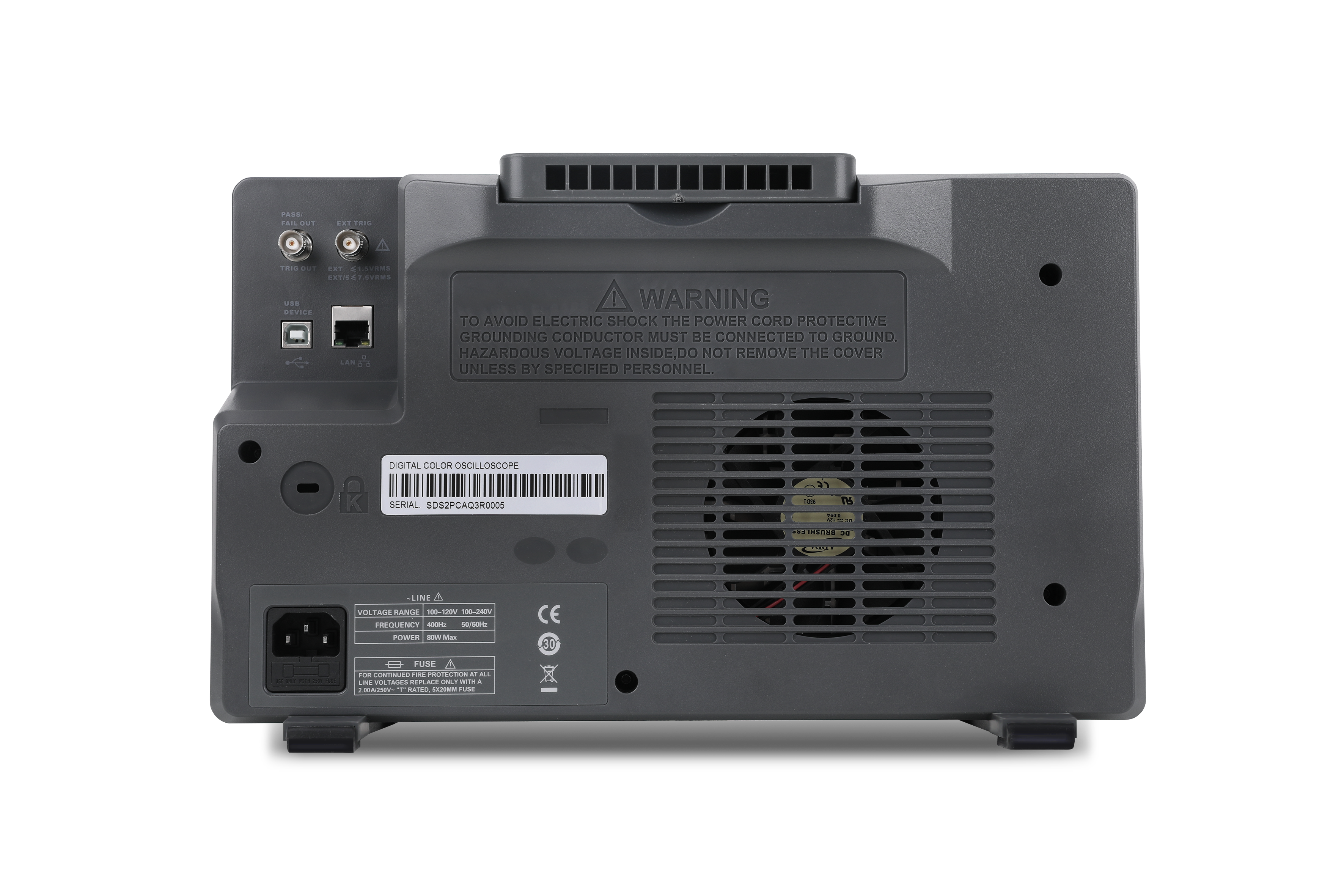

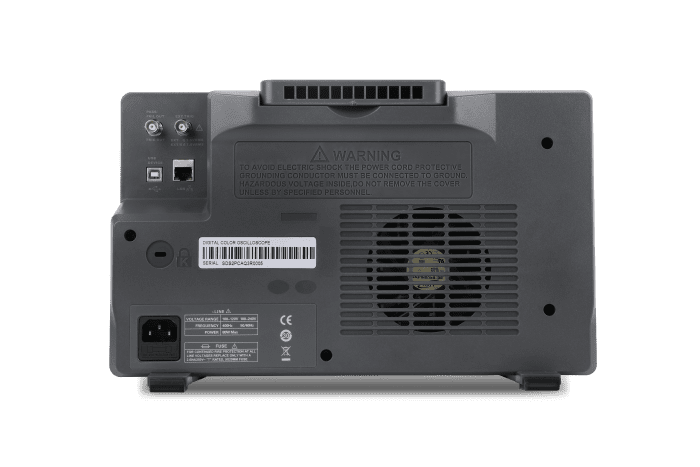

Täydellinen liitettävyys

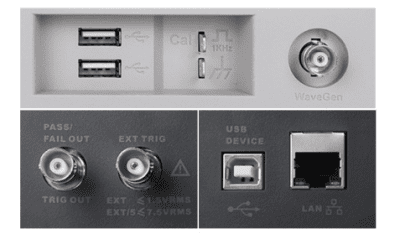

2 x USB Host, 1 x USB Device (USBTMC)

1 x LAN (VXI-11/Telnet/Socket)

1 x Auxiliary Output（Pass/Fail and Trigger Out）
