Siglent SDS1104X HD Digitaalinen oskilloskooppi

100 MHz:n kaistanleveys
4 analogista kanavaa
12-bittinen, korkea resoluutio
Näytteistysnopeus jopa 2 GSa/s
Muistin syvyys jopa 100 Mpts
Aaltomuodon sieppausnopeus jopa 500 000 wfm/s (sekvenssitila)
Alhainen kohinataso
tuotepakettiin kuuluu: USB-kaapeli, virtajohto, kalibrointitodistus, Pikastartti-opas (EN), passiivisia mittapäitä > 4 kpl PP510 (100 MHz) (muutokset mahdollisia)

Oskilloskoopilla 3 vuoden takuu.

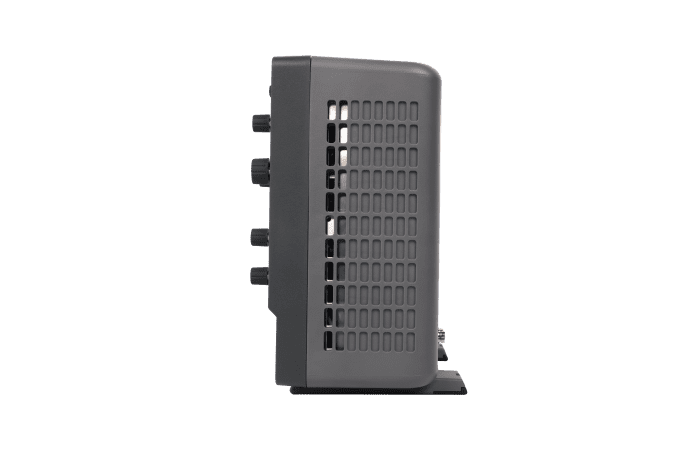

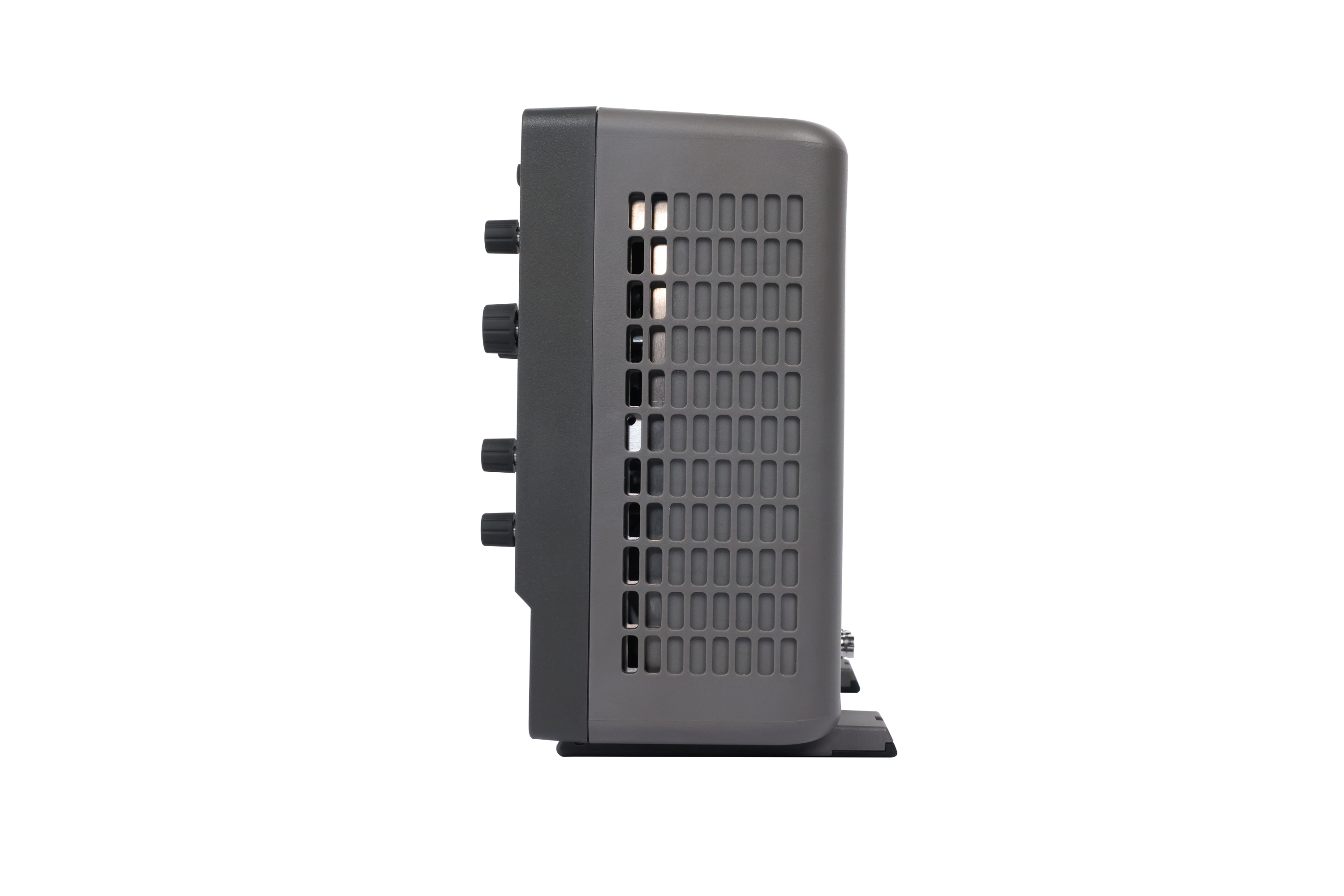

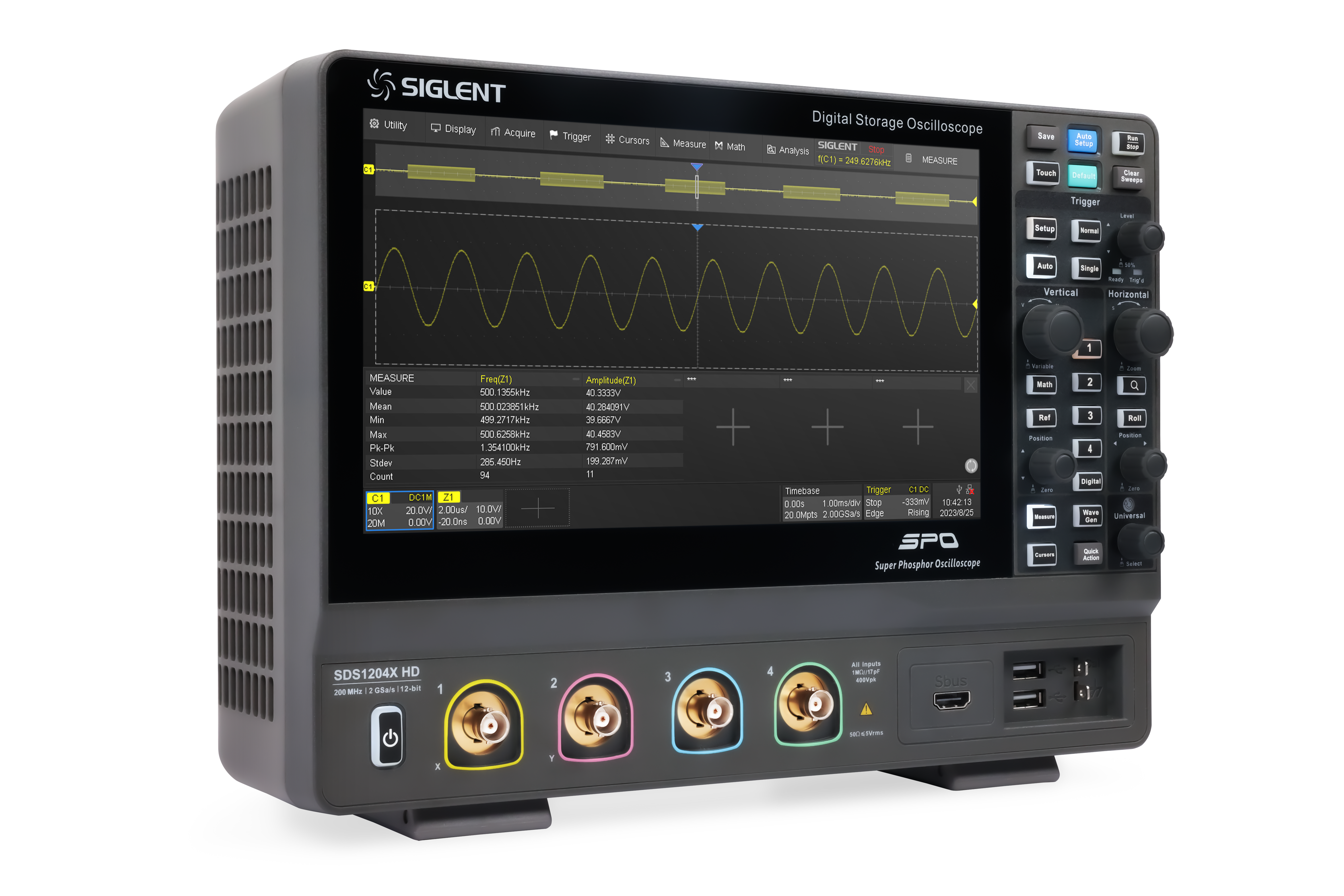

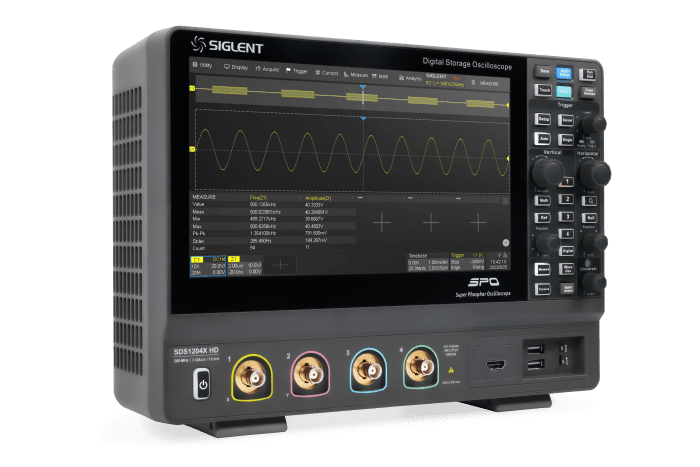

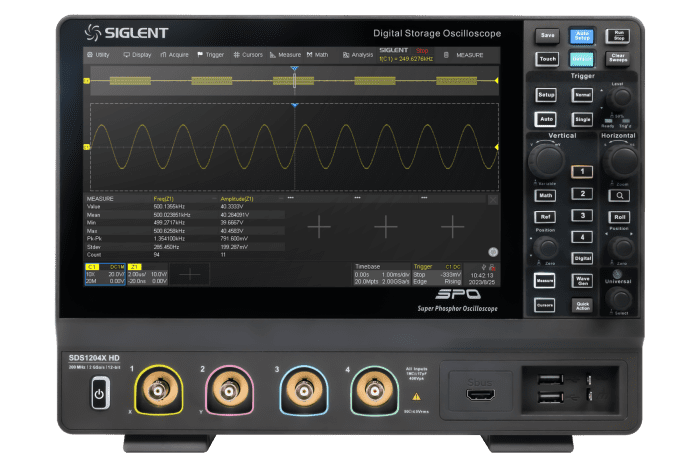

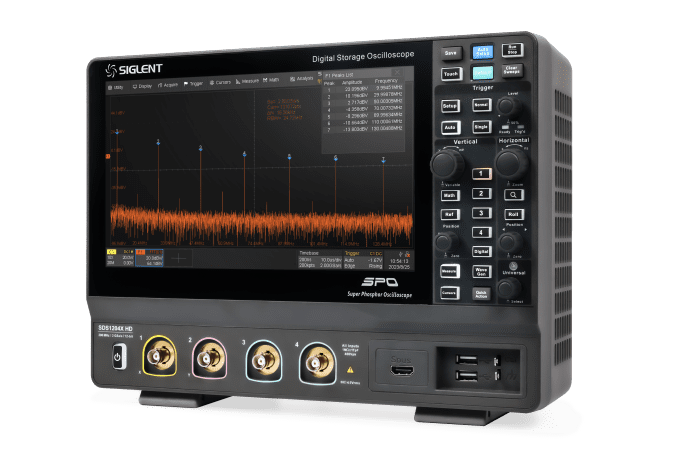

Huom. kuvissa malli SDS1204X HD.

SDS1000X HD -sarjan ominaisuuksia:

SIGLENTin SDS1000X HD -sarjan korkearesoluutioisissa, digitaalisissa oskilloskoopeissa on jopa 2 GSa/s:n näytteistysnopeus, 12-bittinen analogi-digitaalimuunnin ja erinomainen kohinataso. Laitteita on saatavana 200 MHz:n ja 100 MHz:n kaistanleveydellä, niiden enimmäistallennuspituus on 100 Mpts, ja niissä on 2/4 analogista kanavaa + optiona 16 digitaalista kanavaa sekasignaalin analyysikyvyllä.

SDS1000X HD -sarja käyttää Siglentin SPO-tekniikkaa, jonka suurin aaltomuodon sieppausnopeus on 120 000 wfm/s (normaalitilassa, jopa 500 000 wfm/s sekvenssitilassa), 256 tason intensiteettiluokituksen näyttötoiminto sekä värilämpötilan näyttötila. Se käyttää myös innovatiivista, digitaalista liipaisujärjestelmää, jolla on korkea herkkyys ja vähäinen värinä. Liipaisujärjestelmä tukee useita tehokkaita liipaisutiloja, mukaan lukien sarjaväylän liipaisua. Työkalut, kuten aaltomuototallennus, haku- ja navigointitoiminnot, maskitesti, Bode-kaavio ja tehoanalyysi mahdollistavat laajennettujen aaltomuototallenteiden kaappaamisen, tallentamisen ja analysoinnin. SDS1000X HD-sarjaan kuuluu myös vaikuttava valikoima mittaus- ja matemaattisia ominaisuuksia, sarjadekoodaus sekä optiona 25 MHz:n aaltomuotogeneraattori.

Suuri 10,1 tuuman kapasitiivinen kosketusnäyttö. Myös hiiriohjaus ja verkon etähallinta lähiverkon kautta.

SDS1000X HD -sarjan mallit:

Malli	Kaistanleveys	Kanavat	Reaaliaikainen näytteistysnopeus	Muistin syvyys	Aaltomuodon sieppausnopeus
SDS1102X HD	100 MHz	2 + EXT	2 GSa/s	100 Mpts/CH	500,000 wfm/s
SDS1104X HD	100 MHz	4 + EXT	2 GSa/s	100 Mpts/CH	500,000 wfm/s
SDS1202X HD	200 MHz	2 + EXT	2 GSa/s	100 Mpts/CH	500,000wfm/s
SDS1204X HD	200 MHz	4 + EXT	2 GSa/s	100 Mpts/CH	500,000 wfm/s

12-bittinen korkea resoluutio
- 12-bittiset, analogi-digitaalimuuntimet, joiden näytteistysnopeus on jopa 2 GSa/s
- 70 μVrms kohina 200 MHz:n kaistanleveydellä
2/4 analogista kanavaa, jopa 200 MHz:n kaistanleveys
SPO-tekniikkaa
- Aaltomuodon sieppausnopeus jopa 120 000 wfm/s (normaalitila) ja 500 000 wfm/s (sekvenssitila)
- 256 tason intensiteettiluokitus ja värilämpötilan näyttötilat
- Enintään 100 Mpts tallennuspituus
- Digitaalinen liipaisujärjestelmä
Älykäs liipaisin: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV-tuettu) , Qualified, Nth edge, Delay, Setup/Hold time
Sarjaväylän liipaisu ja dekooderi, tukee protokollia I2C, SPI, UART, CAN, LIN, CAN FD (vain dekoodaa), FlexRay (vain dekoodaa)
Segmentoitu hankinta (sekvenssi) -tila, joka jakaa tallenteen enimmäispituuden useisiin segmentteihin (enintään 80 000) käyttäjän asettamien liipaisuehtojen mukaisesti, ja segmenttien välinen kuollut aika on erittäin pieni kelvollisen tapahtuman tallentamiseen
Aaltomuodon tallennus (History) -toiminto, tallennetun aaltomuodon enimmäispituus on 80 000 kehystä
Automaattiset mittaukset yli 50 parametrilla
Runsaat data-analyysitoiminnot, kuten haku, navigointi, laskuri, Bode-kaavio ja tehoanalyysi(Optio SDS1000XHD-PA)
Nopea laitteistopohjainen maskitestitoiminto, maskieditorityökalu käyttäjän määrittämien maskien luomiseen
16 digitaalista kanavaa: Optioita: SLA1016-digitaaliset mittapäät ja SDS100XHD-16LA-ohjelmistolisenssi
25 MHz:n signaaligeneraattori (Optiot: SDS1000XHD-FG ohjelmistolisenssi ja SAG1021l signaaligeneraattori)
Suuri 10,1 tuuman TFT-LCD -näyttö 1024 * 600 resoluutiolla; kapasitiivinen kosketusnäyttö

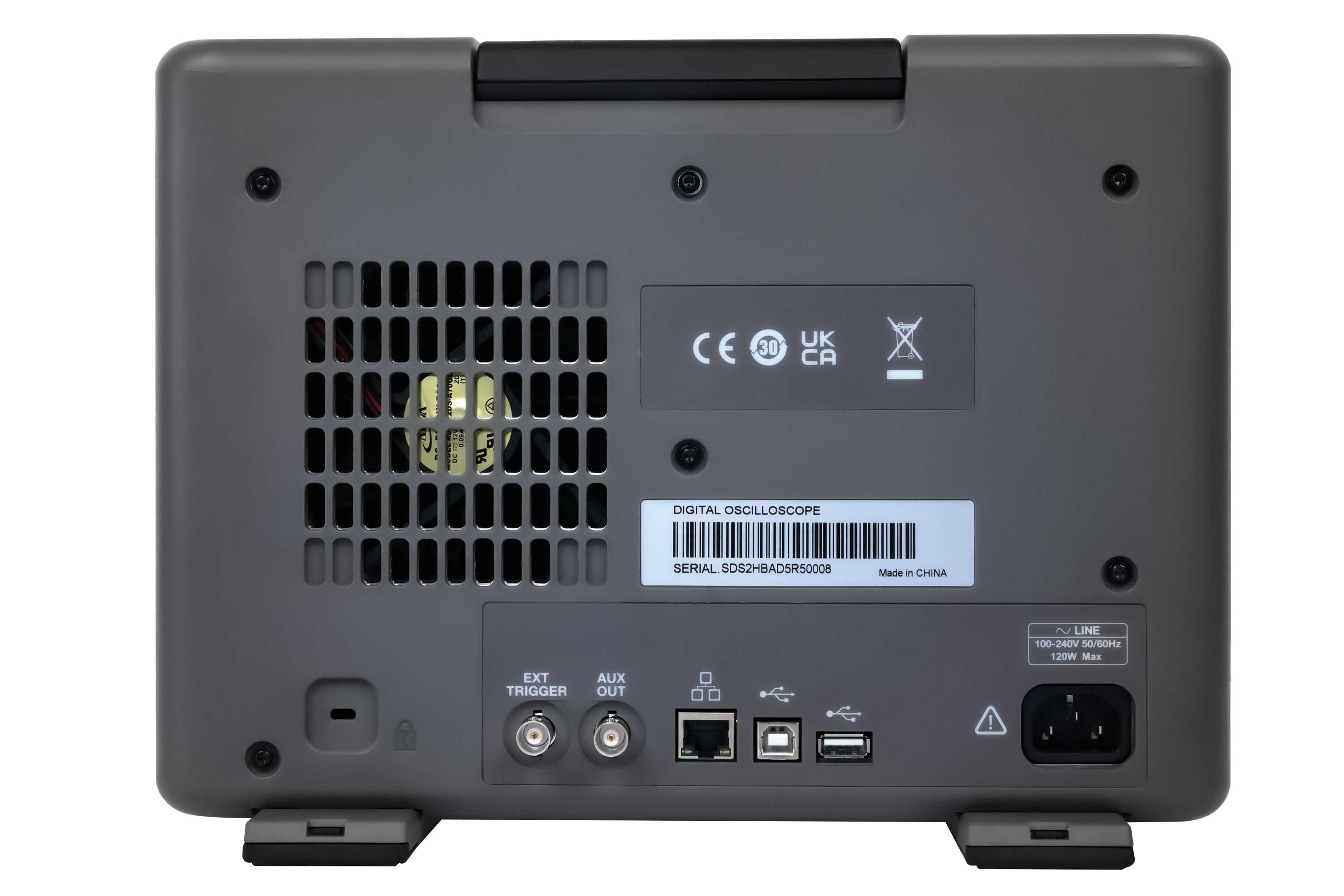

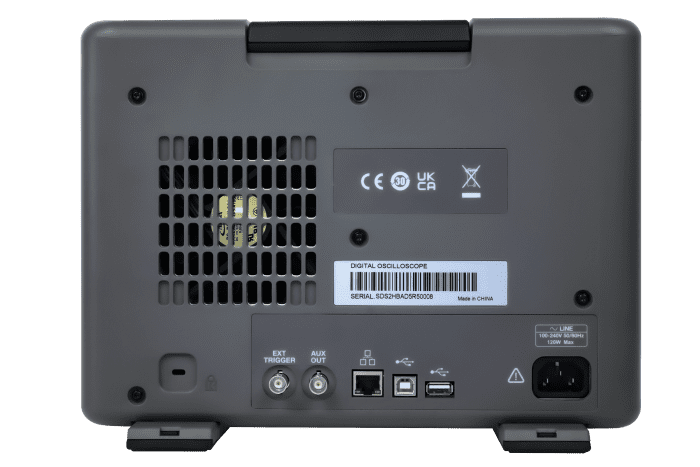

Liitännät: USB-isännät, USB-laite (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Sisäänrakennettu web-palvelin tukee LAN-portin etäohjausta verkkoselaimen avulla. Tukee SCPI-kaukosäätimen komentoja. Tukee ulkoista hiirtä ja näppäimistöä.

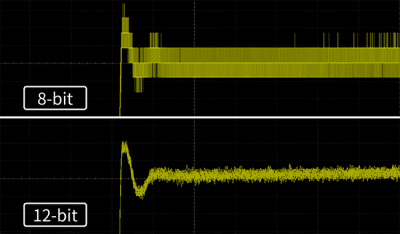

12-bittinen, korkea resoluutio

Palauttaa aaltomuodon yksityiskohdat täydellisesti. SDS1000X HD käyttää 12-bittistä analogi-digitaalimuunninta, joka voi saavuttaa 4096 kvantisointitasoa, mikä on 16 kertaa perinteisten 8-bittisten oskilloskooppien signaaliresoluution. Yhdessä erinomaisen kohinatason kanssa se voi saada siepatut aaltomuodot näkymään selkeämmin näytöllä, mikä edistää käyttäjän havainnointia ja tarkkaa mittausta.

Vakiona 7 erilaista dekoodausta

SDS1000X HD -sarjassa ovat vakiona I2C, SPI, UART, CAN, LIN, CAN FD ja FlexRay. Dekoodaustulokset voidaan näyttää heksadesimaali-, desimaali-, binääri- tai ASCII-muodossa, ja kaksi rinnakkaista väylää voidaan purkaa samanaikaisesti, joista jokainen näkyy graafisena kuvakkeena näytön vasemmalla puolella. Lisäksi signaalien asetukset ja väyläkonfiguraatiot voidaan synkronoida liipaisuihin ”Copy to trigger” -toiminnon kautta.

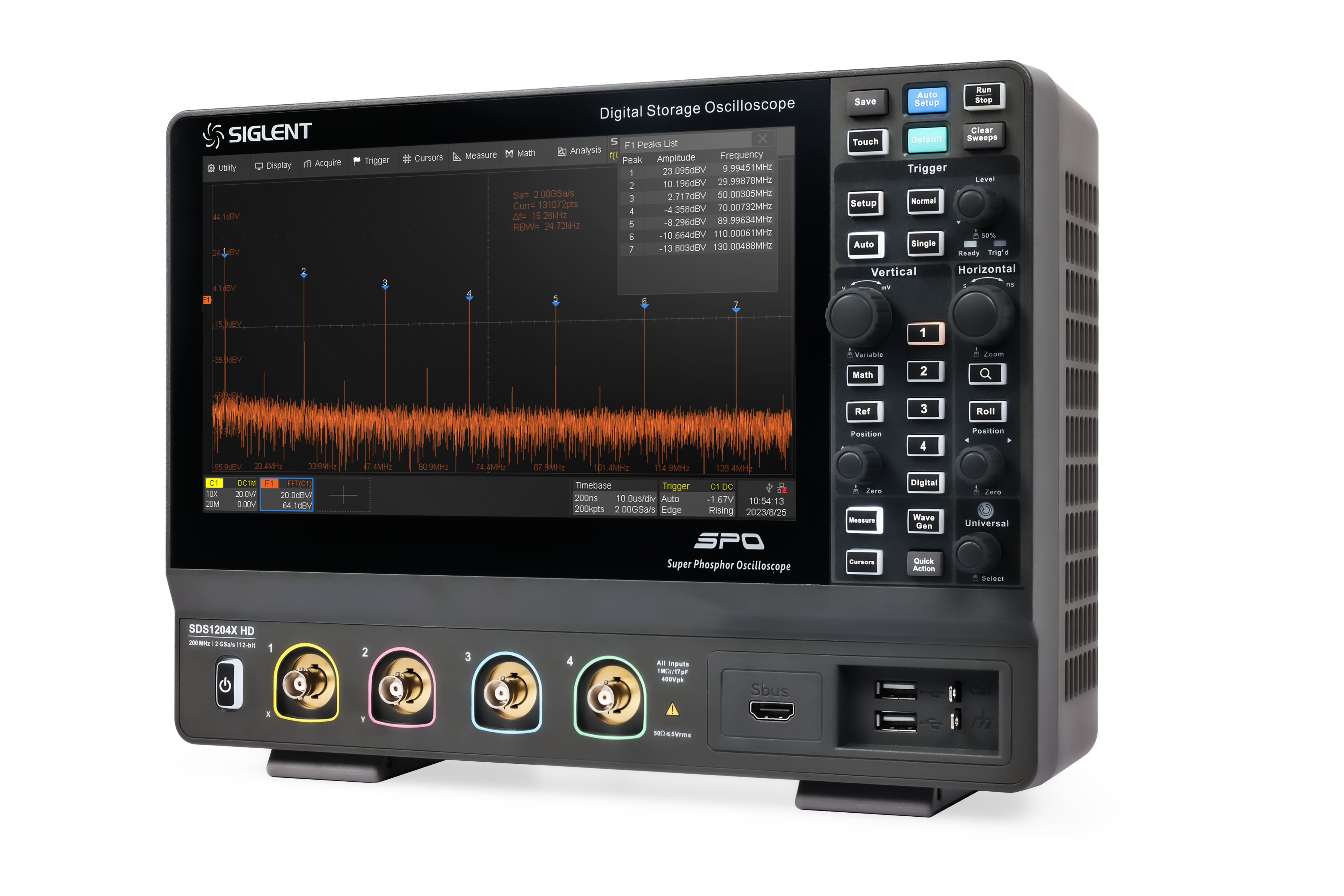

FFT – täydellinen yhdistelmä aika- ja taajuusaluetta

Laitteistokiihdytetyllä FFT-toiminnolla toimintapisteiden enimmäismäärä on 2 Mpts, mikä tarjoaa erinomaisen spektriresoluution säilyttäen silti korkean spektrin virkistysnopeuden. FFT tukee useita ikkunatoimintoja, kolmea normaalia, keskimääräistä ja maksimipitoa, ja voi automaattisesti merkitä huippupisteet ja muodostaa luettelon.

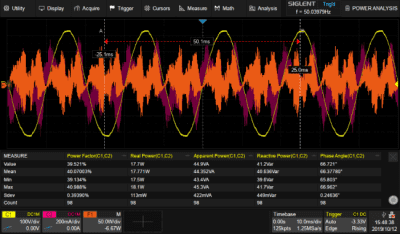

Tehoanalyysi optio- hyödyllinen virtalähteen suunnittelussa

Tehoanalyysi voi auttaa käyttäjiä mittaamaan ja analysoimaan nopeasti erilaisia tehoelektroniikka-alan kohteita, kuten virranlaatua, harmonisia aaltoja, kytkentävirtaa, kytkentähäviöitä jne. Tehoanalyysiä voidaan käyttää myös tehosilmukan vasteen analysoimiseen yhdessä Bode-kaavion kanssa. Kun kytket tehoanalyysitoiminnon päälle, voit käyttää jännite- ja virta-antureita oikein ”Liitäntäoppaan” mukaisesti.

Optio SDS1000XHD-PA

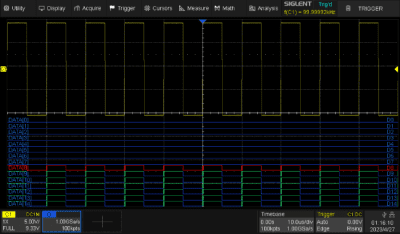

16 digitaalista kanavaa: toteuttaa sekasignaalin keruun ja analyysin (optio)

16 kanavan logiikka-analysaattori voi lisätä laitteeseen 16 digitaalista kanavaa vaikuttamatta muihin testitoimintoihin, mikä voi nopeasti ratkaista analogisen ja digitaalisen sekasignaalin suunnittelun ja analyysin ongelmat.

Optioita: SLA1016-digitaaliset mittapäät ja SDS100XHD-16LA-ohjelmistolisenssi
