Siglent SDG830 Funktiogeneraattori/vapaan aaltomuodon generaattori 30 MHz

199,00€ (Verollinen: 249,75€)

Jos tuotetta ei varastossa, toimitusaika noin 2 viikkoa.

Tulossa varastoon joulukuun alussa.

1 varastossa (voidaan jälkitoimittaa)

Siglent SDG830 Funktiogeneraattori/vapaan aaltomuodon generaattori 30 MHz

SDG830:n ominaisuuksia:

Suurin lähtötaajuus 30 MHz
Suurin näytteistysnopeus 125 MSa/s
Pystyesoluutio 14 bittiä
Aaltomuodon pituus 16 kpts
1 kanava
5 vakioaaltomuotoa (sini, kantti, ramppi, pulssi, Gaussin kohina), 46 sisäänrakennettua, mielivaltaista aaltomuotoa (mukaan lukien DC)
Täydellinen modulaatiotoimintojen sarja: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
Erilaisia tuloja/lähtöjä: aaltomuotolähtö, synkroninen signaalilähtö, ulkoinen liipaisintulo
Vakioliitännät: USB Device, USB Host
Mukana toimitetaan tehokas muokkausohjelmisto
Tukee kauko-ohjausta
Mitat: 229mm x 105mm x 281mm
Paino:
- nettopaino 2,6 kg
- kokonaispaino 3,4 kg
Tuotepakettiin kuuluu (muutokset mahdollisia):
- virtajohto
- USB-kaapeli
- pikaopas (EN)
- kalibrointitodistus

Laitteella 3 vuoden takuu.

SDG800-sarjan ominaisuuksia:

SDG800-sarjan funktiogeneraattorit tuottavat aaltomuototoimintoja jopa 5 MHz:iin (pulssi), 10 MHz :iin (kantti) ja 30 MHz:iin (sini) asti, ja laitteiden näytteistysnopeus on 125 MSa/s. Generaattoreissa toimii SIGLENTin EasyPulse -tekniikka, joka tuottaa matalaa jitteriä ja nopeasti nousevia/laskevia reunoja ilman, että taajuus vaikuttaa alhaisillakaan käyttöjaksoasetuksilla. Tämä mahdollistaa laajan valikoiman pulssinleveyksiä ja siirtymäaikoja ja tekee generaattorista paljon monipuolisemman verrattuna muihin vastaaviin DDS-malleihin.

Innovatiivinen EasyPulse -tekniikka tuottaa pulsseja, joissa on matala jitteri ja nopeat nousevat/laskevat reunat
Standardiliitännät: USB-laite, USB-isäntä, tukee U-Disk-tallennustilaa
Voidaan kytkeä SIGLENT Digital Storage Oskilloskooppiin
Mukana EasyWave, tehokas aaltomuodon muokkausohjelma

SDG800-sarjan mallit (SDG805 vanhentunut malli):

Malli	Max. lähtötaajuus	Max. näytteistysnopeus	Pystyresoluutio	Aaltomuodon pituus	Kanavia
SDG810	10 MHz	125 MSa/s	14-bit	16 kpts	1
SDG830	30 MHz	125 MSa/s	14-bit	16 kpts	1

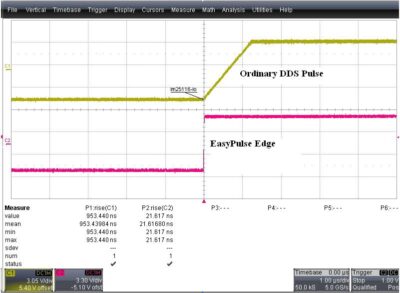

Reunan vertailu 1 kHz:n pulssisignaalilla

Kuten alla olevassa kuvassa näkyy, 1 kHz:n taajuudella EasyPulse pystyy pitämään yllä nopeaa nousevaa/laskevaa reunaa (20 ns), kun taas tavallisen DDS:n reuna on erittäin hidas.

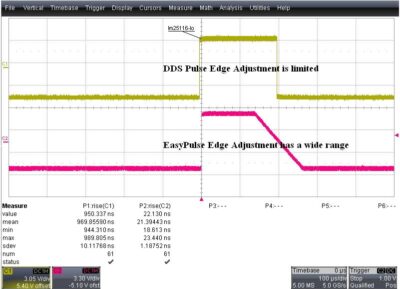

Reunan säätöalueen vertailu 1 kHz:n pulssisignaalilla

EasyPulsen reunan säätöalue on laaja, kun taas tavallisen DDS- pulssin reunan säätöalue on rajoitettu.

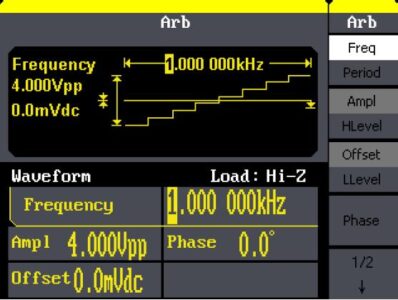

46 sisäistä, mielivaltaista aaltomuotoa (mukaan lukien DC)

SDG800-sarja voi tuottaa 5 erilaista vakioaaltomuotoa ja 46 erilaista, yleisesti käytettyä aaltomuotoa, mukaan lukien yleiset aaltomuodot, matemaattiset funktiot, sovellusfunktiot, ikkunafunktiot ja trigonometriset funktiot.

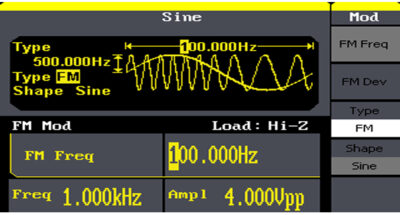

Useita modulaatiotoimintoja

SDG800-sarja tukee useita modulaatiotoimintoja: AM, DSB – AM, FM, PM, FSK, ASK, PWM, lineaarinen/logaritminen pyyhkäisy ja purske.

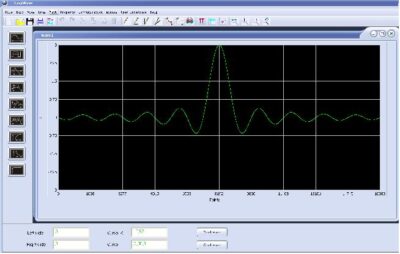

Tukee EasyWave-PC- muokkausohjelmistoa

Siglentin SDG800-sarjan generaattorit tukevat tehokasta EasyWave-PC-muokkausohjelmistoa, joka pystyy tuottamaan mielivaltaisia aaltomuotoja 14-bittisellä pystyresoluutiolla ja 16 kpts:n aallonpituudella. EasyWave tarjoaa 9 vakioaaltomuotoa: sini, kantti, ramppi, pulssi, exrise, expfall, sinc, kohina ja tasavirta, jotka täyttävät kaikki insinöörien perustarpeet. Lisäksi se tarjoaa erilaisia piirustustiloja, kuten manuaalisen piirtämisen, suoraviivaisen piirtämisen (mukaan lukien vaakasuora suora, pystysuora suora ja pisteestä pisteeseen suora), koordinaattipiirtämisen ja yhtälöiden piirtämisen, mikä helpottaa monimutkaisten aaltomuotojen luomista. Usean dokumentin rajapinnan hallinta mahdollistaa useiden aaltomuotojen samanaikaisen muokkaamisen. SDG800-sarja tarjoaa 10 pysyvää tallennustilaa mielivaltaisille aaltomuodoille, ja voit myös muokata ja tallentaa lisää aaltomuotoja EasyWave-ohjelmiston kautta.
