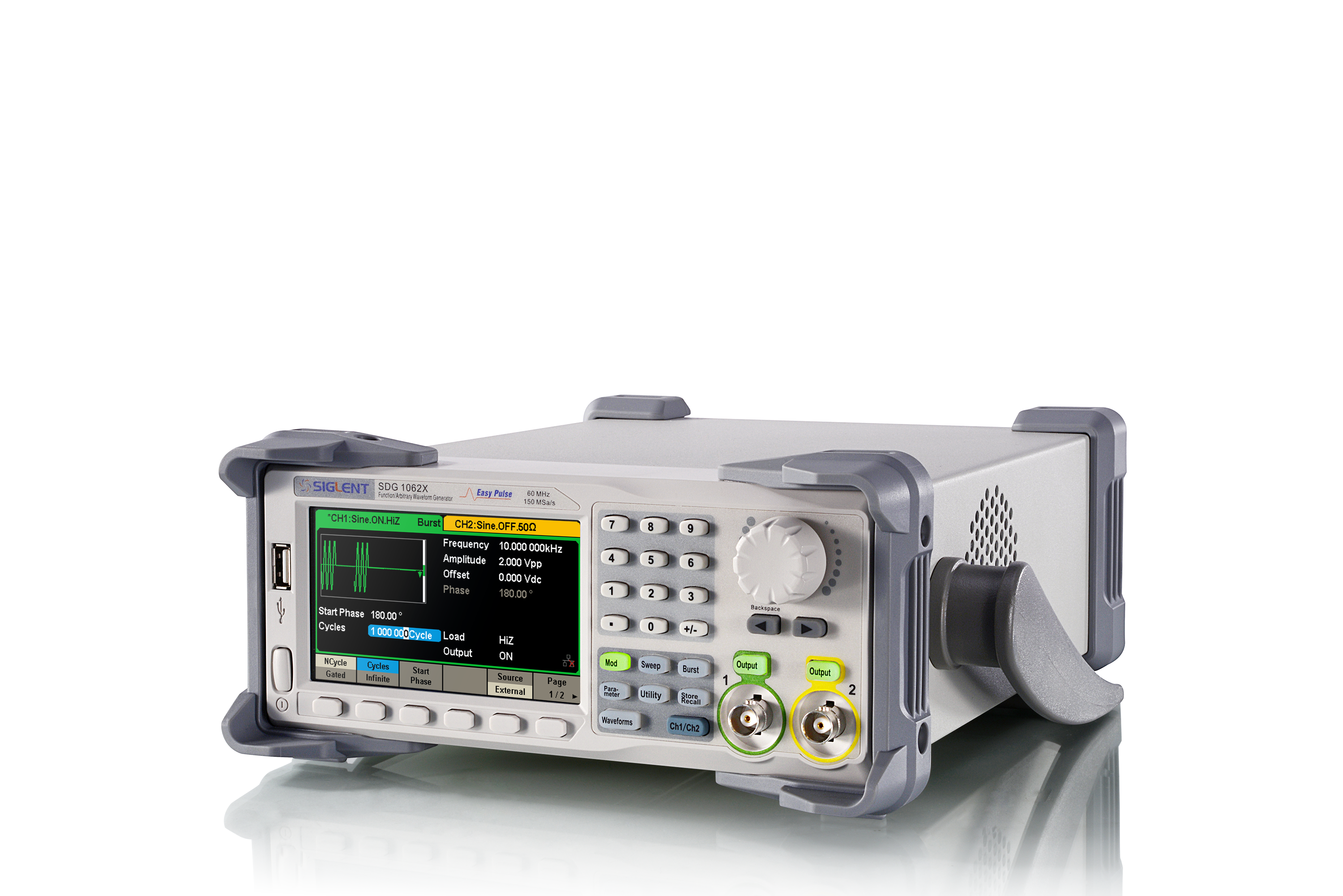

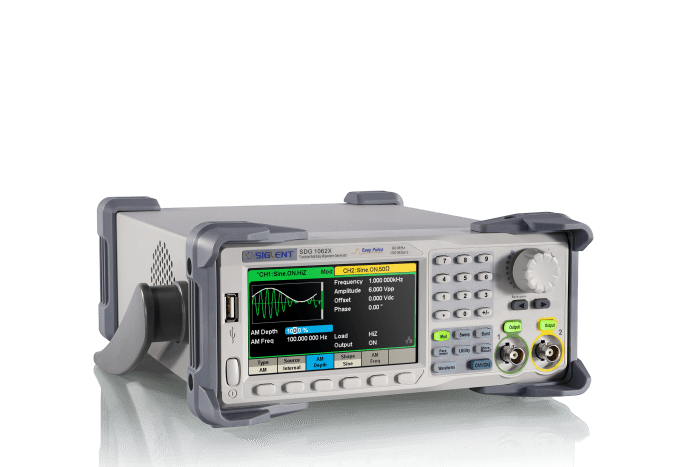

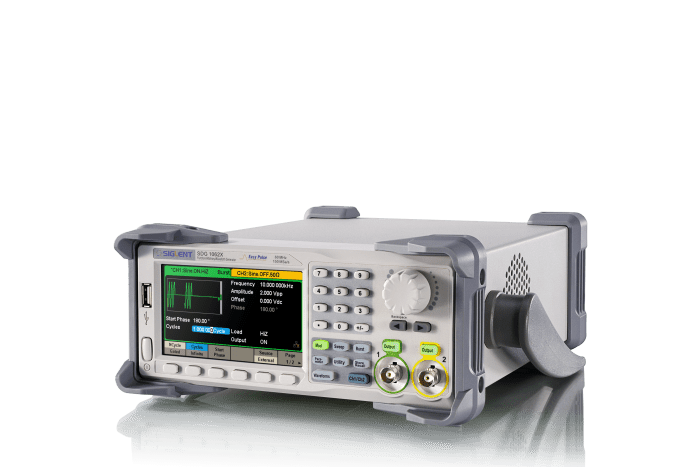

Siglent SDG1032X Funktiogeneraattori/vapaan aaltomuodon generaattori 30 MHz

SDG1032X:n ominaisuuksia:

Suurin lähtötaajuus 30 MHz
Suurin näytteistysnopeus 150 MSa/s
Pystyresoluutio 14 bit
Aaltomuodon pituus 16 kpts
2 kanavaa
Max. amplitudi: ±10 V
Innovatiivinen EasyPulse-teknologia, joka pystyy tuottamaan matalamman jitterin omaavia pulssiaaltomuotoja, tarjoaa laajan valikoiman ja erittäin tarkan pulssinleveyden sekä nousu- ja laskuaikojen säädön
Innovatiivinen TrueArb-teknologia, joka perustuu piste-pisteeltä-arkkitehtuuriin; tukee mitä tahansa 2 pisteen ~ 16 kilopisteen Arb-aaltomuotoa näytteistysnopeudella 1 μSa/s ~ 30 MSa/s
Erikoispiiri kanttiaaltofunktiolle, voi
generoida jopa 60 MHz:n kanttiaaltoja, joiden jitter on alle
300 ps + 0,05 ppm jaksossa
Runsaasti analogisia ja digitaalisia modulaatiotyyppejä: AM, DSB-AM, FM, PM, FSK, ASK, PSK ja PWM
Pyyhkäisy- ja pursketoiminnot, harmonisten aaltojen generaattoritoiminto, aaltomuotojen yhdistämistoiminto, tarkka taajuuslaskuri
Vakioliitännät: USB Host, USB Device (USBTMC), LAN (VXI-11)
4.3” TFT-LCD -näyttö
Mitat: 260.3 mm×107.2 mm×295.7 mm
Paino:
- nettopaino: 3,43 kg
- kokonaispaino: 4,35 kg
Tuotepakettiin kuuluu (muutokset mahdollisia):
- virtajohto
- USB-kaapeli
- pikaopas (EN)
- kalibrointitodistus

Laitteella 3 vuoden takuu.

SDG1000X-sarjan ominaisuuksia:

SIGLENTin SDG1000X on sarja kaksikanavaisia funktio- / vapaan aaltomuodon generaattoreita, joissa maksimikaistanleveys on 60 MHz, näytteistysnopeus 150 MSa/s ja pystyresoluutio 14 bittiä . EasyPulse & TrueArb -tekniikka auttavat ratkaisemaan perinteisille DDS-generaattoreille ominaisia heikkouksia, kun generoidaan pulssiaaltomuotoja. Erityinen kanttiaaltogeneraattori kykenee tuottamaan jopa 60 MHz:n aaltomuotoja matalalla jitterillä. Näiden etujen myötä SDG1000X voi tarjota käyttäjille erilaisia korkealaatuisia, matalan värinän (jitter) signaaleja ja täyttää monipuolisten sovellusten kasvavat vaatimukset.

SDG1000X-sarjan mallit:

Malli	Max. lähtötaajuus	Max. näytteistysnopeus	Pystyresoluutio	Aaltomuodon pituus	Kanavia
SDG1032X	30 MHz	150 MSa/s	14-bit	16 kpts	2
SDG1062X	60 MHz	150 MSa/s	14-bit	16 kpts	2

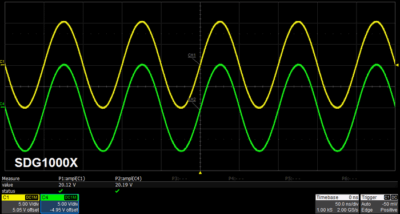

Identtiset kaksoislähtökanavat, joilla on korkea suorituskyky

Pystyy tuottamaan suuria signaaleja korkeilla taajuuksilla. Kaksikanavainen 20 Vpp:n amplitudi voidaan taata jopa 10 MHz:iin asti.

Vähäsäröinen lähtöteho

0 dBm:n lähtöteholla THD (Total Harmonic Distortion) on alle 0,075 %. Harmoniset aallot ja piikit ovat alle -40 dBc koko kaistanleveydellä.

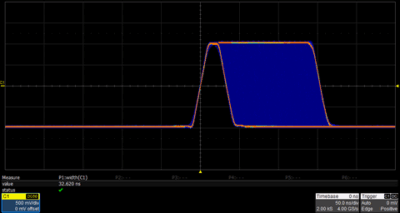

Innovatiivinen EasyPulse-teknologia

SDG1000X-sarjan EasyPulse -teknologia auttaa tuottamaan vähän jitteriä sisältäviä pulssiaaltomuotoja.

Nousu-/laskuajat voidaan asettaa erikseen vähintään 16,8 ns:iin millä tahansa taajuudella ja enintään 22,4 sekuntiin. Säätöaskel on niinkin pieni kuin 100 ps. Pulssinleveyttä voidaan hienosäätää vähintään 32,6 ns:iin ja säätöaskeleen ollessa niinkin pieni kuin 100 ps.

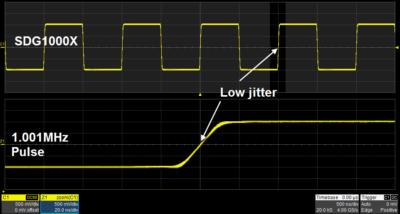

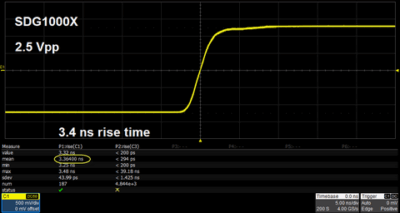

Tehokkaat kanttiaaltosignaalit

Erityisen kanttiaaltoja generoivan piirin ansiosta SDG1000X:n kanttiaaltosignaali rikkoo 60 MHz:n kaistanleveysrajan
ja saavuttaa alle 4,2 ns:n nousu-/laskuajat ja jopa 60 MHz:n taajuudet.

Kanttiaalto osoittaa saman erinomaisen jitter-suorituskyvyn kuin pulssiaaltomuoto.

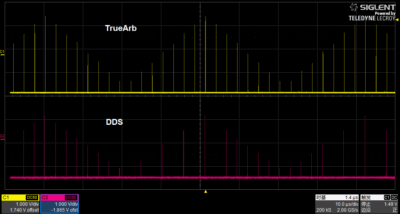

Innovatiivinen TrueArb-teknologia

Mielivaltaisille aaltomuodoille TrueArb tarjoaa paitsi kaikki perinteisen DDS:n edut. Se poistaa myös todennäköisyyden, että DDS voisi aiheuttaa vakavaa jitteriä ja säröä.

TrueArb luo mielivaltaisia aaltomuotoja piste pisteeltä eikä koskaan ohita mitään pistettä, joten se voi rekonstruoida kaikki aaltomuodon yksityiskohdat määritellyllä tavalla.

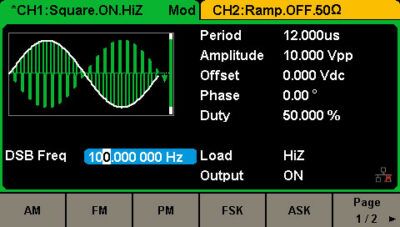

Modulaatio

Useita modulaatiotyyppejä: AM, DSB-AM, FM, PM, FSK, ASK, PSK ja PWM. Modulaatiolähde voidaan konfiguroida ”sisäiseksi” tai ”ulkoiseksi”.

Purske

Kaksi pursketilaa: ”N-sykli” ja ”portillinen”. Purskeen lähde voidaan konfiguroida ”sisäiseksi”, ”ulkoiseksi” tai ”manuaaliseksi”.

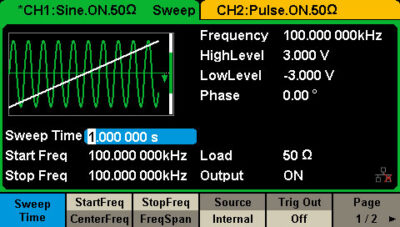

Pyyhkäisy

Kaksi pyyhkäisytilaa, ”Lineaarinen” ja ”Log”. Kaksi pyyhkäisysuuntaa, ”Ylös” ja ”Alas”, ja kolme pyyhkäisylähdettä, ”Sisäinen”, ”Ulkoinen” ja ”Manuaalinen”.

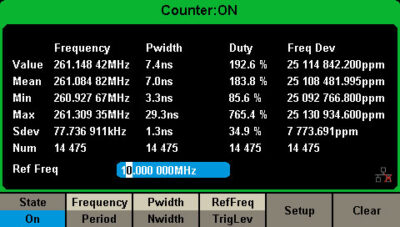

Taajuuslaskuri

Erittäin tarkka taajuuslaskuri, jonka tulotaajuusalue on 0,1 Hz–200 MHz.

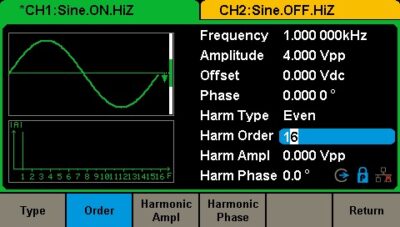

Harmonisten aaltojen toiminto

Voidaan tuottaa jopa 16 harmonista aaltoa. Kunkin harmonisen aallon amplitudi ja vaihe voidaan asettaa erikseen.

Aaltomuotojen yhdistäminen

Kyky yhdistää kahden sisäisen kanavan aaltomuodot, mikä tarjoaa joustavampia työkaluja monimutkaisten aaltomuotojen luomiseen.

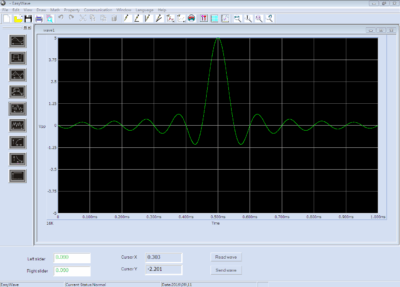

Satunnaisten aaltomuotojen ohjelmisto EasyWave

EasyWave on tehokas satunnaisten aaltomuotojen muokkausohjelmisto, joka tukee useita tapoja luoda satunnaisia aaltomuotoja, kuten manuaalista piirtämistä, viivan piirtämistä, yhtälöiden piirtämistä, koordinaattien piirtämistä jne. Käyttäjien on melko kätevää muokata omia satunnaisia aaltomuotojaan EasyWaven avulla.
