Sarjan tärkeimpiä ominaisuuksia:

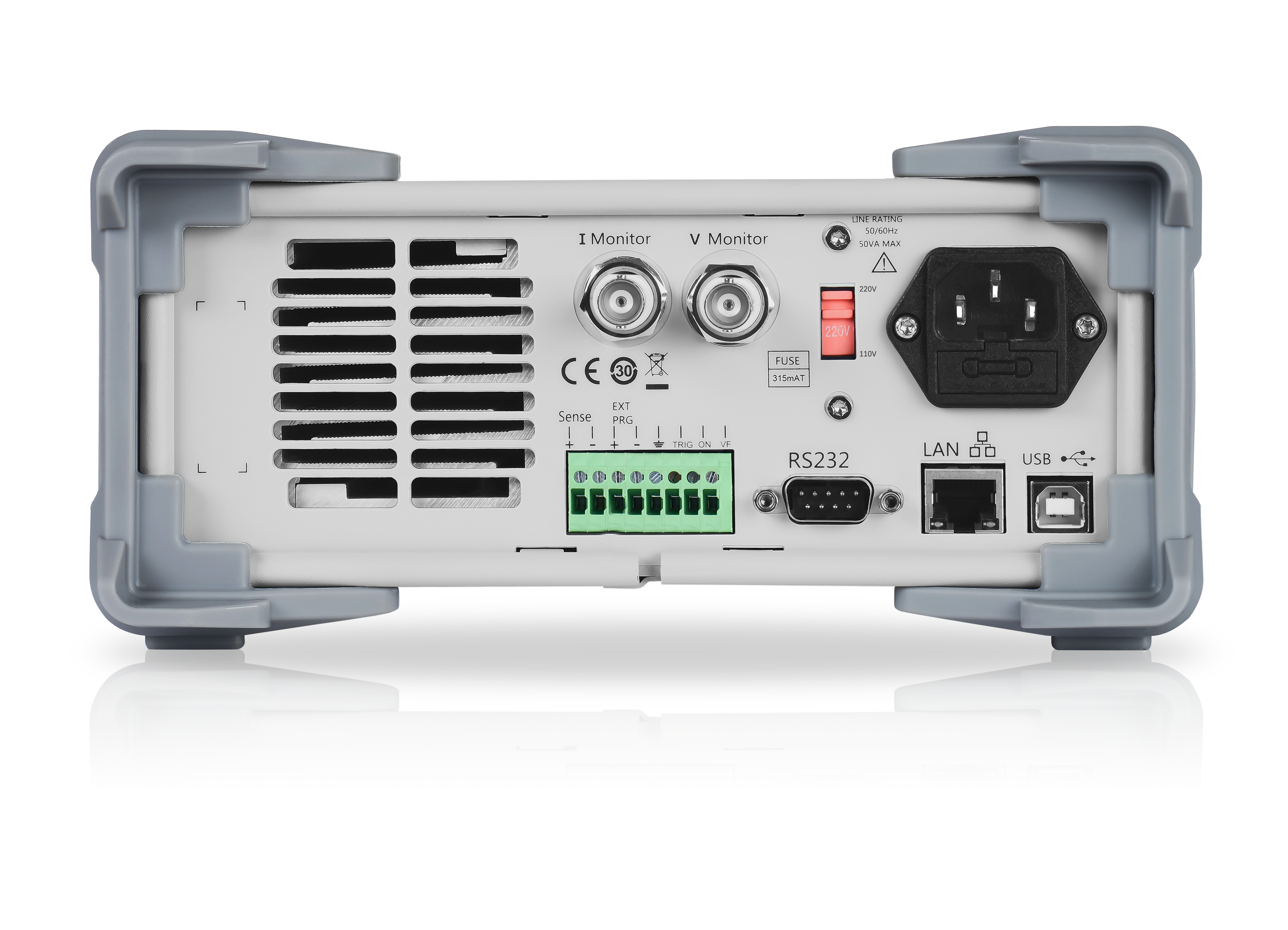

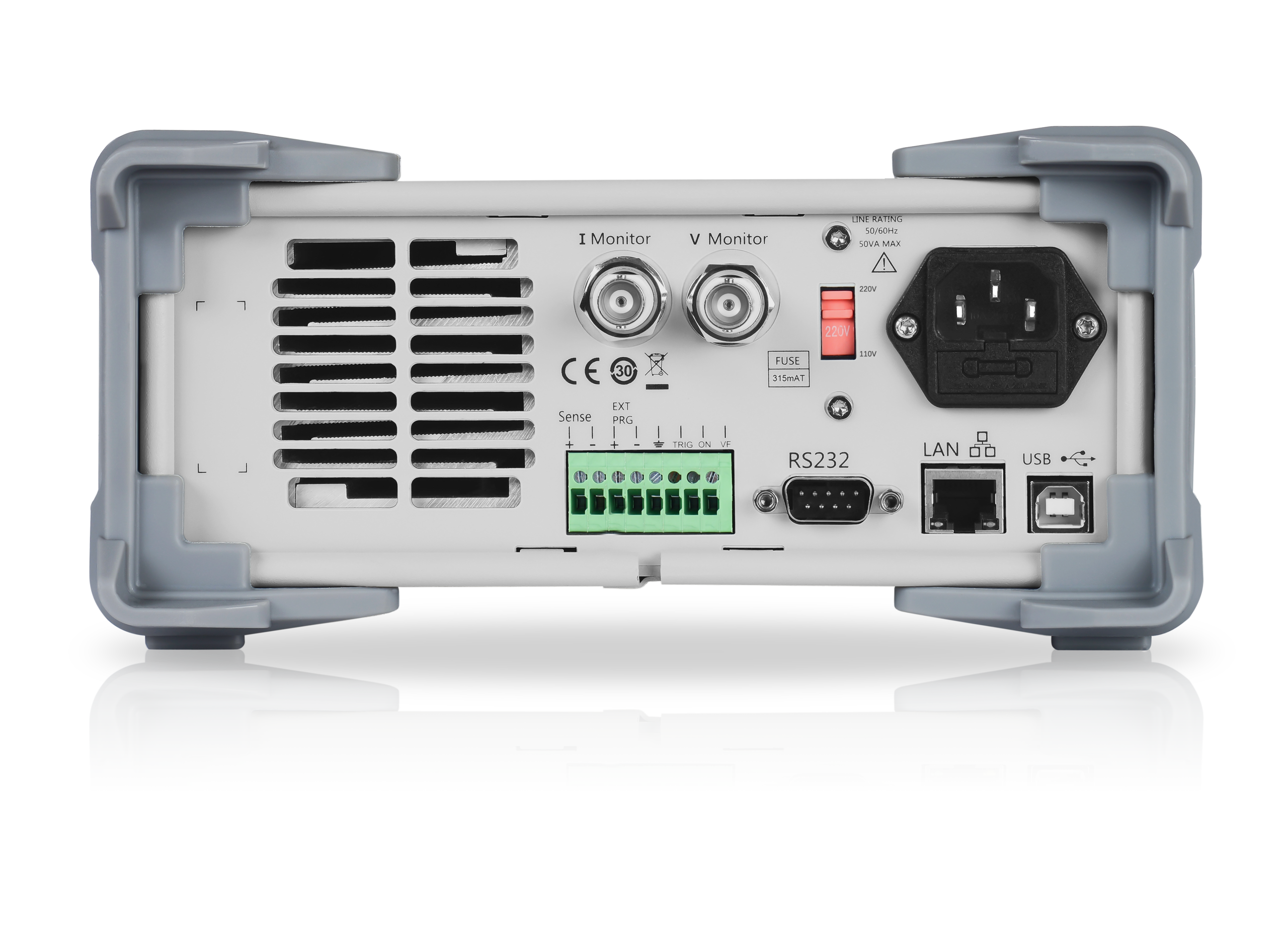

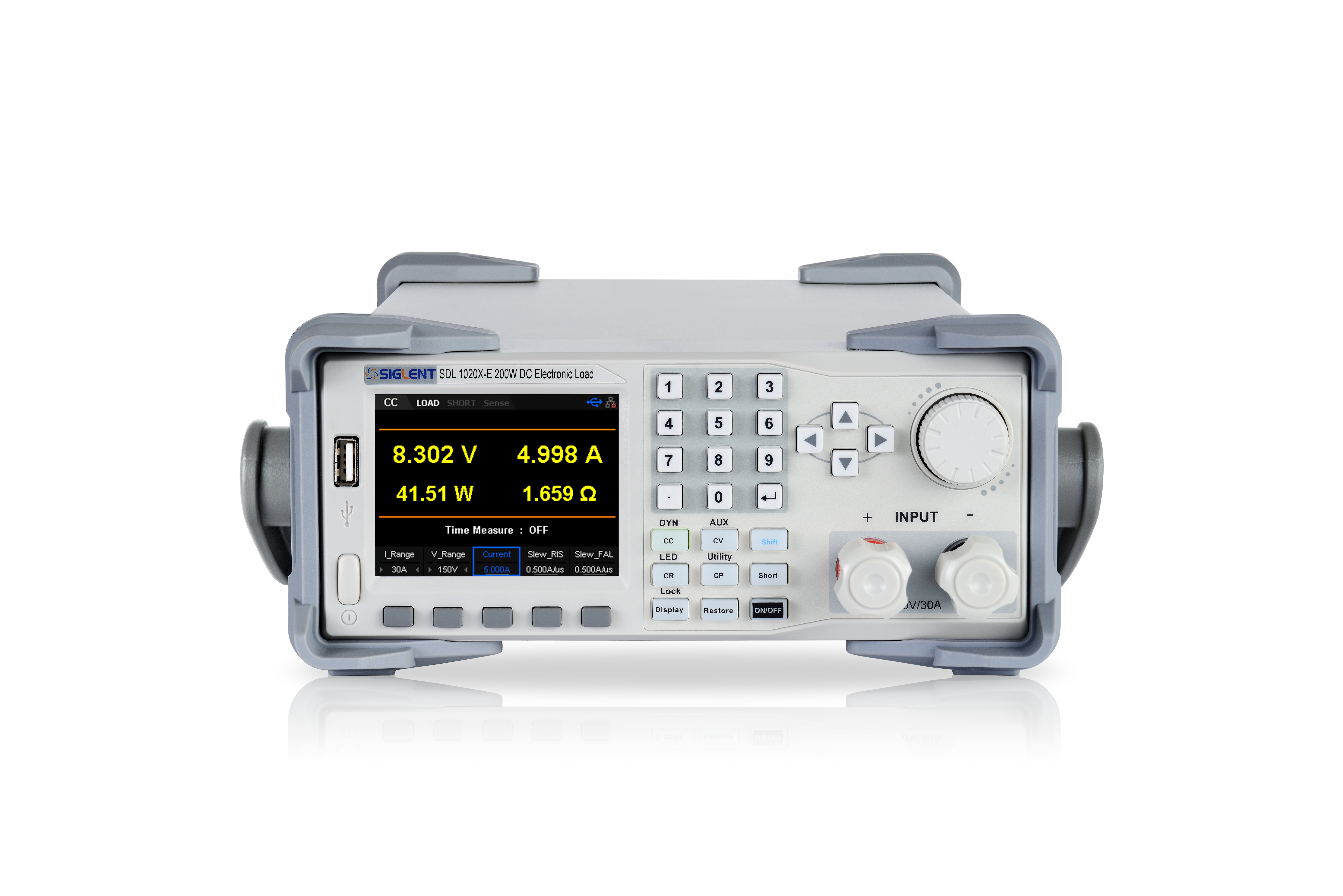

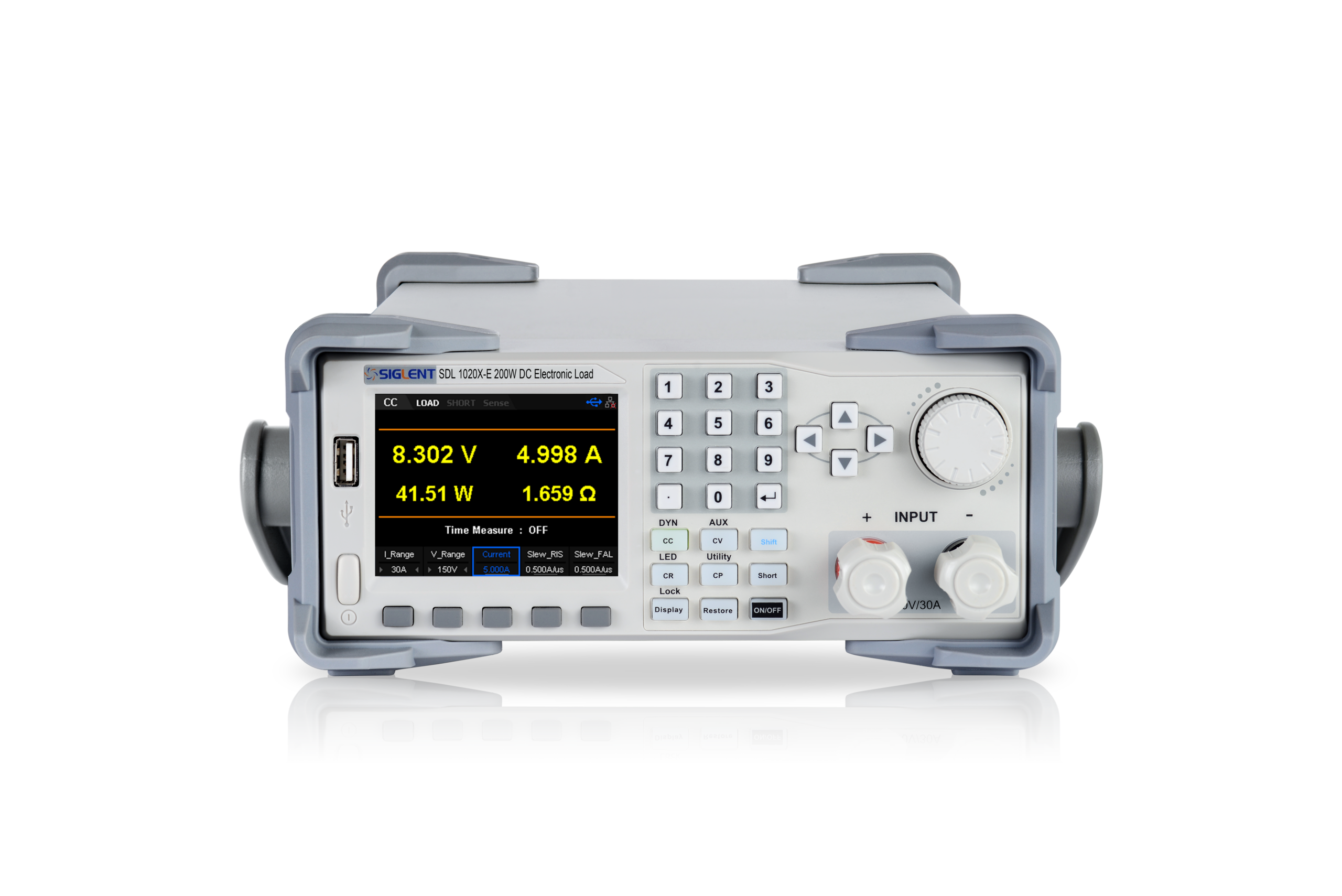

• SDL1020X-E (yksi kanava): DC 150 V/30 A, kokonaisteho jopa 200 W
• 4 staattista tilaa/dynaaminen tila: CC/CV/CR/CP
• CC Dynaaminen tila: Jatkuva, pulssi, toggle
• CC Dynaaminen tila: 25 kHz, CP Dynaaminen tila: 12,5 kHz, CV Dynaaminen tila: 0,5 Hz
• Jännitteen ja virran mittausnopeus: jopa 500 kHz
• Oikosulku, akkutesti, CR-LED-tila ja tehtaan testitoiminnot
• Luettelotoiminto tukee jopa 100 kohdan muokkaamista
• Ohjelmatoiminto tukee 50 kohtaryhmää
• OCP, OVP, OPP, OTP ja LRV suojaus
• Ulkoinen analoginen ohjaus
• 3,5 tuuman TFT-LCD-näyttö, joka pystyy näyttämään useita parametreja ja tiloja samanaikaisesti
• Sisäinen RS232/USB/LAN-tietoliikenneliitäntä, USB-GPIB-moduuli (valinnainen)
• Aaltomuodon trendikaavio ja helppokäyttöiset tiedostojen tallennustoiminnot
• Sisältää PC-ohjelmiston: Tukee SCPI-, LabView-ohjainta
• Tuotepakkaukseen kuuluu laitteen lisäksi virtajohto, USB-kaapeli ja pikaopas (EN)

Neljä toimintatilaa

SDL:ssä on neljä toimintatilaa, jotka tarjoavat joustavia testausominaisuuksia. CC-tilassa elektroninen kuorma antaa tasaisen virran riippumatta sen liittimien jännitteestä. CV-tilassa elektroniikkakuorma aiheuttaa jatkuvan jännitteen ilmaantumisen liittimiin. CR-tilassa elektroniikkakuorma käyttäytyy kiinteänä vastusarvona. Kuten kuvasta näkyy, elektroninen kuorma muuttaa lineaarisesti virtaa tulojännitteen mukaan. CP-tilassa elektroninen kuorma aiheuttaa jatkuvan tehon häviön kuormaan.

Dynaaminen testitila jopa 25 kHz (CC)

Transienttitesti mahdollistaa vaihtamisen kahden eri kuormitusarvon välillä. Yleinen sovellus on testata DC-lähteen tai DUT:n (Device-Under-Test) dynaamisia ominaisuuksia. Transienttitestitoiminto mahdollistaa kuorman vaihtamisen ajoittain kahden asetetun tason välillä (taso A ja taso B). Korkein taajuus voidaan asettaa 25 kHz:iin CC-tilassa. Korkein taajuus voidaan asettaa 12,5 kHz:iin CP-tiloissa.

Yksinkertaista monimutkainen sekvensointi käyttämällä luettelotoimintoa

Voit luoda monimutkaisia ​​lataussarjoja nopeasti käyttämällä luettelotoimintoa. Voit muokata asetusarvoja, pysähdysaikaa ja muutosnopeutta kullekin vaiheelle
testissä. *Muutosnopeutta (Slew rate) voidaan muokata vain CC-tilassa.

4-johtiminen SENSE-kompensointitilatoiminto

CC/CV/CR/CW-tilassa, kun kuorma kytketään virtalähteeseen, se aiheuttaa suuren jännitehäviön testatun instrumentin ja kuormitusnapojen välisissä liitäntälinjoissa. Kaukosäätimen avulla voit mitata jännitteen testattavan laitteen tuloliittimistä, mikä poistaa tehokkaasti ylimääräisen virheen, joka johtuu liitäntäjohtojen jännitehäviöstä.

Ohjelmatoiminto

Ohjelma (auto-test) -tilassa voit luoda sarjan testejä käyttämällä erilaisia ​​​​tiloja, tilaparametreja ja kestoja. Tämä toiminto on hyödyllinen laitteen testisarjan automaattisessa suorittamisessa. Se näyttää, läpäisivätkö testit vai epäonnistuivatko ne. Testitulokset näkyvät helposti painamalla ylös ja alas painikkeita. Lataus tarjoaa 8 pysyvää rekisteriä automaattisen testitiedoston tallentamista ja myöhempää käyttöä varten. Jokainen tiedosto sisältää 1–50 määritettävää vaihetta. Automaattinen testaustoiminto on erityisen hyödyllinen akun latauspiirien suunnittelussa.

Akun purkaustoiminto

SDL1000X voi myös antaa käsityksen akun suorituskyvystä analysoimalla testattavan laitteen purkausominaisuuksia. SDL:ssä on kolme purkaustestin pysäytysehtoa: jännite, kapasiteetti tai aika. Purkausprosessi lopetetaan välittömästi, jos pysäytysehdot täyttyvät. Tämä antaa paremman hallinnan testin päättämiseen ja lisää turvallisuutta kriittisten testien aikana. Koko testiprosessin ajan akun jännite, purkausvirta, purkausaika ja purkautumiskyky näkyvät selkeästi LCD-paneelissa.

OCPT/OPPT-tila

Ylivirtasuojaustila (OCPT) estää liian suuren virran oton testattavasta laitteesta. Kun tulojännite saavuttaa V-pisteen, DC-kuorma alkaa ottaa virtaa lähteestä viiveajan jälkeen. Nykyinen arvo kasvaa tietyllä askelkoolla säännöllisin väliajoin. Samanaikaisesti DC-kuorma vertaa tulojännitettä OCP-jännitteeseen: Jos se on pienempi, nykyistä virran arvoa verrataan, jotta nähdään, onko se asettamallasi virta-alueella. OCP-testi arvioi hyväksytyn tai epäonnistuneen alueen sisällä. Jos se on asetetun alueen ulkopuolella, DC-kuorma lisää vetovirtaa ja vertaa jännitettä uudelleen.

Ylitehosuojaustila (OPPT): Kun tulojännite on saavuttanut Von-pisteen, kuorma ottaa virtaa viiveajan jälkeen. Tehoarvo kasvaa askelkoolla säännöllisin väliajoin. Samanaikaisesti DC-kuorma arvioi, onko tulojännite pienempi kuin asettamasi OPP-jännite, jos on, nykyistä virran arvoa verrataan sen selvittämiseksi, onko se asettamallasi virta-alueella. Alueen sisällä OPP-testi läpäisee tai epäonnistuu. Jos se on asetetun tehon ulkopuolella, kuorma jatkaa tehonkulutuksen lisäämistä katkaisuvirran alueella ja vertaa OPP-jännitettä tuloon.

CR-LED-tila

SDL1000X sisältää CR-LED-tilan erityisesti LED-ajurien testausta varten. Perinteisen CR-tilan perusteella CR-LED-tila lisää diodin katkaisujänniteasetuksen. Kun tulojännite on tämän asetetun arvon yläpuolella, DC-kuorma alkaa toimia. Siten se voi jäljitellä LEDin todellisia ominaisuuksia.

Jännitteen nousu/laskunopeustesti

Elektroninen kuorma on myös varustettu mittaamaan suoraan jännitteen nousu- ja laskuaikoja. Se voi laskea ajan jännitteestä toiseen ilman lisämittauslaitteita. SDL1000X:n avulla voit säästää rahaa ja parantaa tehokkuutta.

Jännitteen kynnystoiminto

SDL1000X voidaan asettaa kytkeytymään päälle tai pois päältä, jos tulojännite on asetetussa arvossa tai asetettua arvoa suurempi tai pienempi. Määrittämällä nämä kynnykset hallitset, milloin kuorma on aktiivinen, mikä minimoi testausajan ja lisää turvallisuutta.

Aaltomuodon trendikaaviotoiminto

Elektroninen kuorma sisältää aaltomuodon näyttötoiminnon ja tukee seuraavia aaltomuodon toimintoja: tauko, tallennus ja aaltomuodon sieppaus. Voit nopeasti tarkkailla parametrien muutosten trendejä testin aikana.

Tallenna/Palauta -asetusparametrit

Kuorman avulla voit tallentaa erilaisia ​​tiedostoja sisäiseen ja ulkoiseen muistiin. Voit lukea ne tarvittaessa.

Ulkoinen, analoginen ohjaus

Kuorman avulla käyttäjä voi ohjata virtaa tai jännitettä ulkoisten analogisten liittimien (EXT PRG) kautta.

Useita suojaustiloja

SDL1000X-sarja tarjoaa viisi suojatyyppiä: OVP, OCP, OPP, OTP ja LRV.
