Rigol RSA5065N Reaaliaikainen spektrianalysaattori 6,5GHz (tracking generator) ja vektoripiirianalysaattori

RSA5000-sarjan ominaisuuksia:

• Ultra-Real -tekniikka
• Taajuus: jopa 6,5 ​​GHz
• Näytetty keskimääräinen melutaso (DANL): <-165 dBm (tyypillinen)
• Vaihekohina: <-108 dBc/Hz (tyypillinen)
• Tason mittauksen epävarmuus: <0,8 dB
• 6,5 GHz seurantageneraattori (TG-mallit)
• Min. RBW 1 Hz
• Jopa 40 MHz reaaliaikainen analyysikaistanleveys
• Useita mittaustiloja
• Erilaisia ​​edistyneitä mittaustoimintoja
• Vektorisignaalianalyysin mittaussovellus (optio)
• EMI-mittaussovellus (optio)
• Vektoripiirianalysaattorisovellus
• Useita liipaisutiloja ja liipaisumaskeja
• Tiheys, spektrogrammi ja muut näyttötilat
• PC-ohjelmistovaihtoehdot
• 10,1 tuuman kapasitiivinen monikosketusnäyttö
• USB, LAN, HDMI ja muut viestintä- ja näyttöliitännät

• 3 vuoden takuu

Rigol RSA5000-sarjan reaaliaikaiset spektrianalysaattorit yhdistävät korkean suorituskyvyn ja tavanomaisen spektrianalysaattorin tehon, joka on verraton tässä tuoteryhmässä. Kaikki RSA5000-sarjan analysaattorit tarjoavat resoluutiokaistanleveyden (RBW) niinkin alas kuin 1 Hz, kohinataso on jopa -165 dBm / Hz ja täysi pyyhkäisy nopeudella 1 ms. Lisäksi analysaattoreissa on jopa 40 MHz:n reaaliaikainen kaistanleveys (optio), 7 rikasta visualisointitapaa ja tehokas liipaisuvalmius. Pienin pulssiaika, joka voidaan havaita (POI), on 7,45 μs. Rigol RSA5000-sarja on täydellinen analyysipaketti insinööreille, jotka kehittävät ja integroivat nykypäivän langattomia tekniikoita hyödyntäen monimutkaisia ja dynaamisia modulaatiojärjestelmiä.

Tällä POI: lla ja nopeudella on nyt mahdollista mitata Bluetooth-signaali.

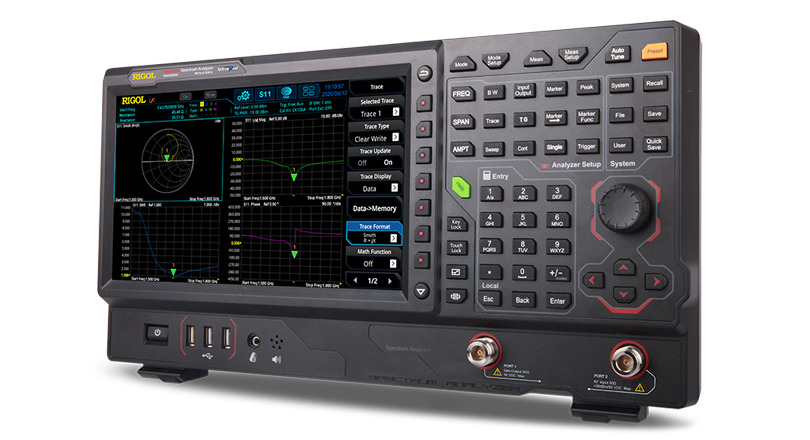

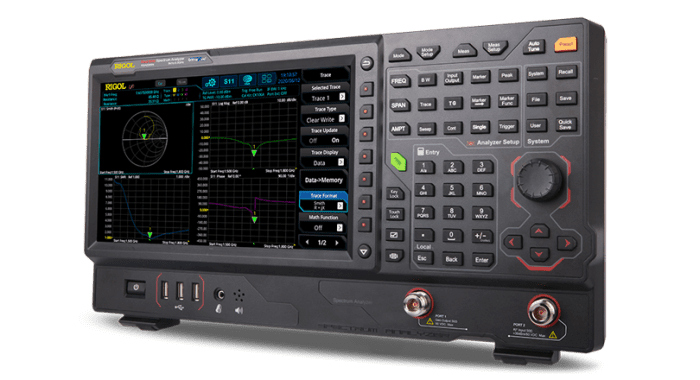

Sisäänrakennettu vektoripiirianalyysitila

VNA-tilassa voit tehdä S11-, S21- ja DTF-mittauksia komponenteille ja piiriverkoille. Testattavien komponenttien verkko-ominaisuudet voidaan osoittaa tarkasti Smith-kaaviossa, napakaaviossa ja muissa muodoissa. (*VAIN N-malli)

Löydä ohimeneviä poikkeavuuksia Ultra Real -tekniikan avulla

RSA5000 tarjoaa jopa 40 MHz:n reaaliaikaista kaistanleveyttä käyttämällä alkuperäistä Ultra Real -tekniikkaa. Reaaliaikaisella kaistanleveysalueella transienttisignaalit, jotka ylittävät 7,45 us:n keston, voidaan siepata ja mitata tarkasti.

Löydä suunnitteluongelmia vektorianalyysin avulla

Vektorisignaalin analyysitoiminto VSA tukee useita digitaalisia modulaatiomuotoja, kuten QAM, PSK, MSK, ASK, FSK jne. Tätä toimintoa käytetään moniulotteisen datan nopeaan demodulointiin ja näyttämiseen suunnittelun ongelmien havaitsemiseksi.

Johtavuuden/säteilyn esitestaus sisäänrakennetulla EMI-testausohjelmistolla

RSA5000:n sisäänrakennettu EMI-esitestausohjelmisto yhdistettynä CISPR-yhteensopiviin suodattimiin esitestaa tuotteen johtavuuden ja säteilyn tunnistaakseen johtavuus/säteilyhäiriölähteen.

Signaalin liipaisu ja valvonta FMT-mallin kautta

FMT-taajuusmaskiliipaisin (FMT frequency mask trigger) on ainutlaatuinen liipaisutila reaaliaikaisille spektrianalysaattoreille. Voit nopeasti rakentaa mallin, paikantaa ja liipaista tarkasti mallin sääntöjä vastaavat signaalit havaitaksesi satunnaisia ​​poikkeamia valvotulla alueella.

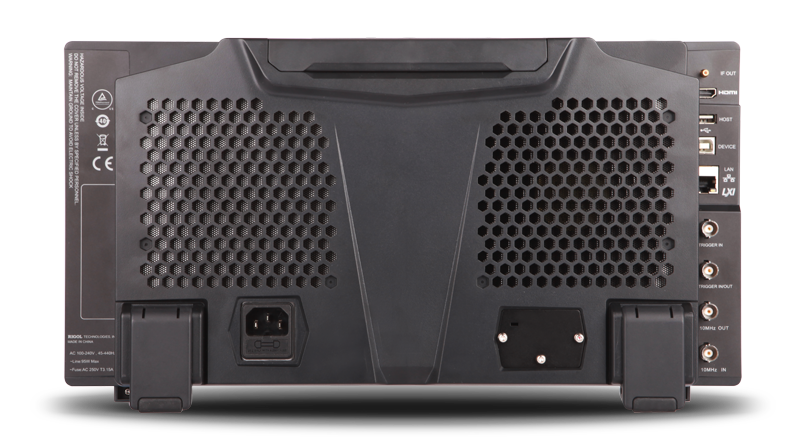

Useita liitäntöjä instrumenttien liitettävyyden parantamiseksi

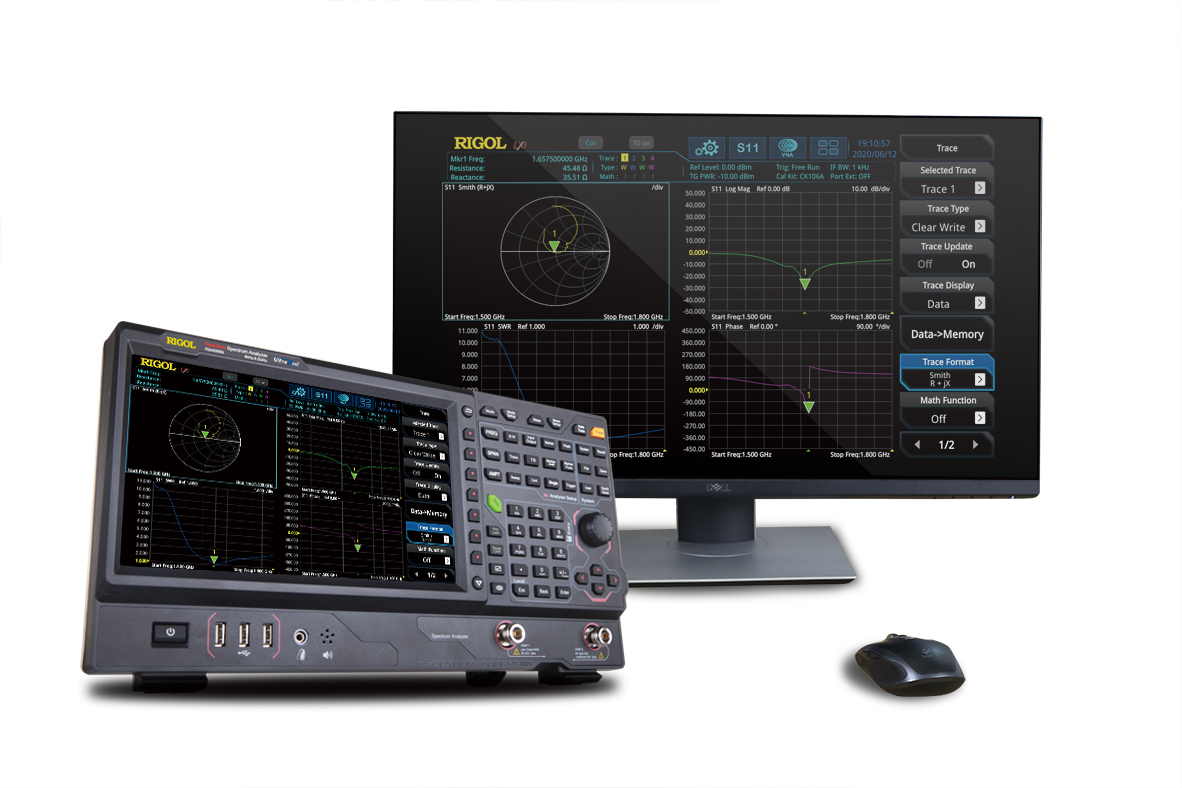

Laite voidaan liittää suurempaan näyttöön/monitoriin HDMI-liitännän kautta parempien näyttötehosteiden aikaansaamiseksi. Web Control -toiminnon avulla voit ohjata laitetta suoraan käyttämällä laitteen IP-osoitetta, mikä parantaa kauko-ohjauskokemusta.

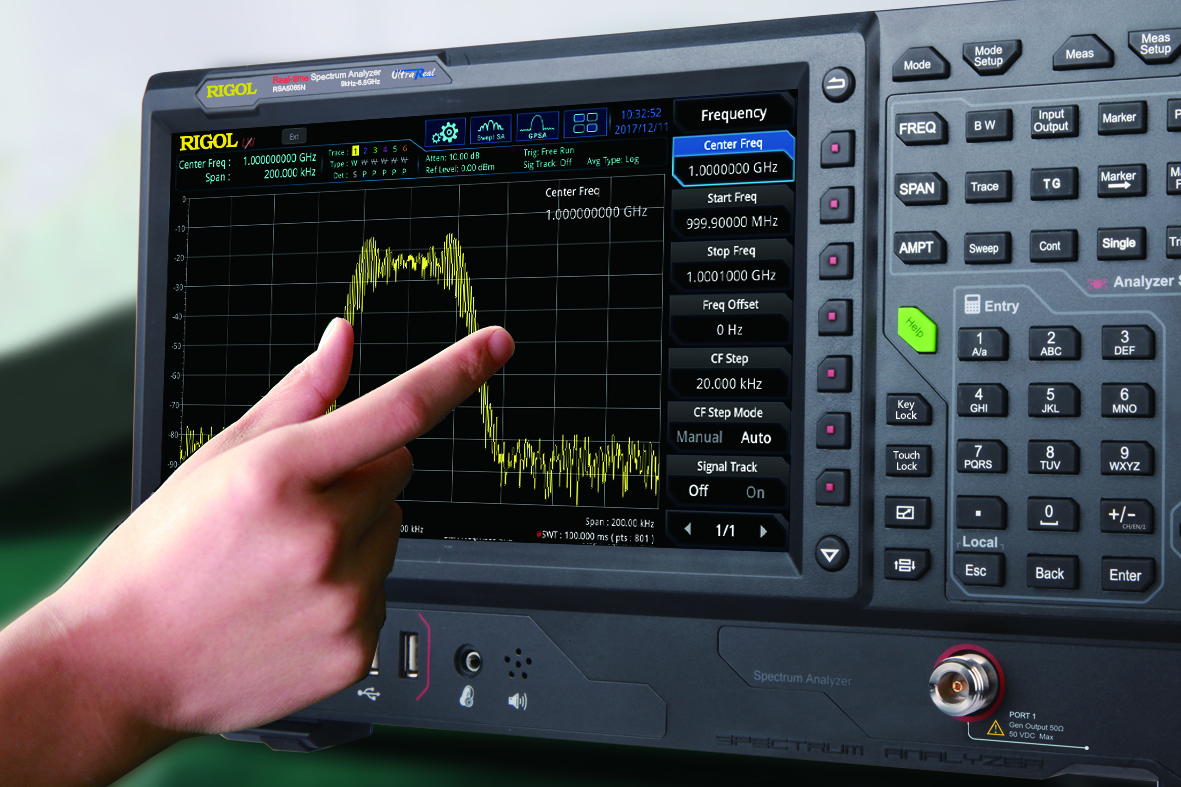

Suorita toiminnot nopeasti monikosketusnäytöllä

RSA5000:ssa on 10,1 tuuman kapasitiivinen monikosketusnäyttö, joka tukee erilaisia ​​eleitä, kuten aaltomuotojen vetämistä, laajentamista ja zoomausta, ja tarjoaa henkilökohtaisen interaktiivisen kokemuksen, joka säästää aikaasi.

7 reaaliaikaista näyttötilaa

RSA5000:n seitsemän reaaliaikaista signaalinnäyttötilaa helpottavat RF-signaalien ja -järjestelmien sieppaamista, eristämistä ja analysointia.

Erinomainen vaihekohinataso

Erinomainen pyyhkäisyteho, vaihekohina niinkin alhainen kuin -108dBc/Hz.
