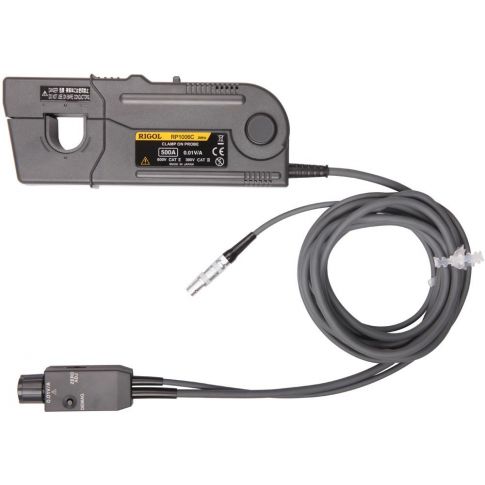

Rigol RP1006C Virtamittapää 2MHz 500A

Current Probe, DC-2 MHz, 500A peak. Vaatii RP1000P:n (tehovirtalähde mittapäille).

Tämä virtamittapää voidaan kytkeä suoraan aaltomuodon mittauslaitteen BNC-tuloliittimeen. Kiinnittämällä anturin pää mitattavaan johtimeen, mittapää voi helposti tallentaa virta-aaltomuodot.

RP1003C-1006C – pääominaisuudet:

• Erittäin tarkka virran mittaus
• Helppo virran mittaus
• Laajakaistaiset taajuusominaisuudet
  RP1003C: DC – 50 MHz
  RP1004C: DC – 100 MHz
  RP1005C: DC – 10 MHz
  RP1006C: DC – 2 MHz
• RP1003C/RP1004C: Kompakti muotoilu, mahdollistaa pienten virtatasojen mittaamisen
• RP1005C/RP1006C: Suuri halkaisija mahdollistaa suurten virtatasojen mittaamisen
• Helppo suojaustoiminto liian suurella tulovirralla
• Ainutlaatuinen ohutkalvoinen Hall-ilmiöelementti

RP1006C:n ominaisuuksia:

• Kaistanleveys: DC – 2 MHz (-3 dB)
• Nousuaika: ≤175 ns
• Jatkuvan syötön maksimialue: 500 Arms
• Suurin huippuvirta-arvo: 700 A huippu, ei-jatkuva
• Saanto: 0.01 V/A
• Amplitudin tarkkuus:
  • ±1,0 % lukemasta ±5 mV, ≤500 Arms
  • ±2,0 % lukemasta, ≤700 A huippu (DC, 45 Hz – 66 Hz)
• Kohina: ≤25 mArms (BW 20MHz:n aaltomuodon mittauslaitteelle)
• Käyttölämpötila ja kosteus: 0°C to 40°C, ≤80% RH (ei kondensaatiota)
• Mitattavan johtimen halkaisija: 20 mm
• Kaapelin pituus:
  • Anturikaapeli: noin 2 m
  • Virtakaapeli: noin 1 m
