Rigol PVA8350 Aktiivinen mittapää (differentiaalinen/single-ended) 3,5GHz

PVA8350, jolla on 3,5 GHz:n kaistanleveys, on aktiivinen mittapää korkeataajuisia sovelluksia varten. Sitä voidaan käyttää differentiaalisten ja yksipäisten signaalien mittaamiseen paremmalla yhteismoodihäiriönvaimennuksella.

PVA8350 käyttää plug-on-liitännällä varustettua mittapääpäätä ja tukee neljää erilaista vaihdettavaa mittapääpäätä erilaisiin käyttötarkoituksiin, mikä parantaa sen käytettävyyttä. Lisäksi sen vaihdettava mittapääkärki pidentää mittapään käyttöikää, ja mittapääkärkien välistä etäisyyttä voidaan säätää tarkasti erilaisten testipisteiden vaatimusten mukaisesti.

PVA8000 on yhteensopiva RIGOL DS70000 -sarjan oskilloskoopin automaattitunnistusportin kanssa, minkä ansiosta se tunnistetaan ja konfiguroidaan automaattisesti. Mittapään snap-in BNC-liitin mahdollistaa oskilloskooppiin helpomman liitännän.

PVA8000 -sarja tarjoaa erilaisia lisävarusteita ja vaihtoehtoja sekä useita vaihdettavia osia, mikä tekee siitä monikäyttöisen erilaisissa testeissä ja mittauksissa.

PVA8350:n ominaisuuksia:

• Kaistanleveys: >3.5 GHz
• Nousuaika: 110 ps (tyyp.)
• Järjestelmän kaistanleveys (DS70000): 3.5 GHz
• Tulokapasitanssi: <0.6 pF
• Tuloresistanssi:
  • 50kΩ±2% differentiaalinen
  • 25kΩ±4% Single-ended
• Tulon dynaaminen alue: ±2 V
• DC-vaimennus: 10:1 ±2%
• Tulon kohina: 5 mVrms
• Max. tulojännite: 30V Peak CAT I[
• Johdon pituus: 1 m

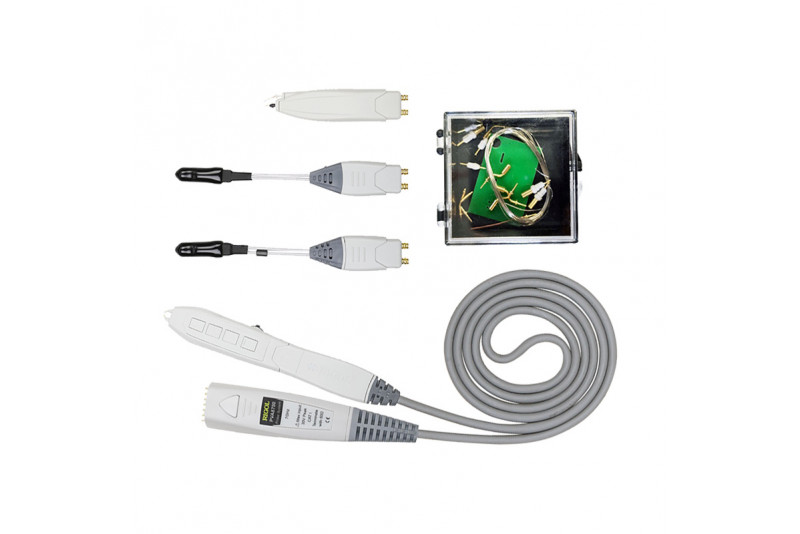

Pakkaus sisältää:

• PVA8350 Aktiivinen mittapään vahvistin
• Juotettava differentiaalimittapää
• Juotettava yksipäinen mittapää
• Kädessä pidettävä differentiaalimittapää
• Kädessä pidettävä yksipäinen mittapää
• Differentiaaliliittimellä varustettu mittapää
• 0,2 mm:n nikkelilanka
• Säätömittari
• Maadoitusnasta (kädessä pidettävä yksipäinen) 4 tyyppiä (3 kpl kutakin tyyppiä kohden)
• Signaalinasta (kädessä pidettävä yksipäinen) 3 tyyppiä (3 kpl kutakin tyyppiä kohden)
• Mittapään kärki (kädessä pidettävä differentiaali) 1 tyyppi (3 kpl)
• Käyttöopas
• Säilytyslaatikko
• Mittapään laukku

PVA8000 User’s Guide
