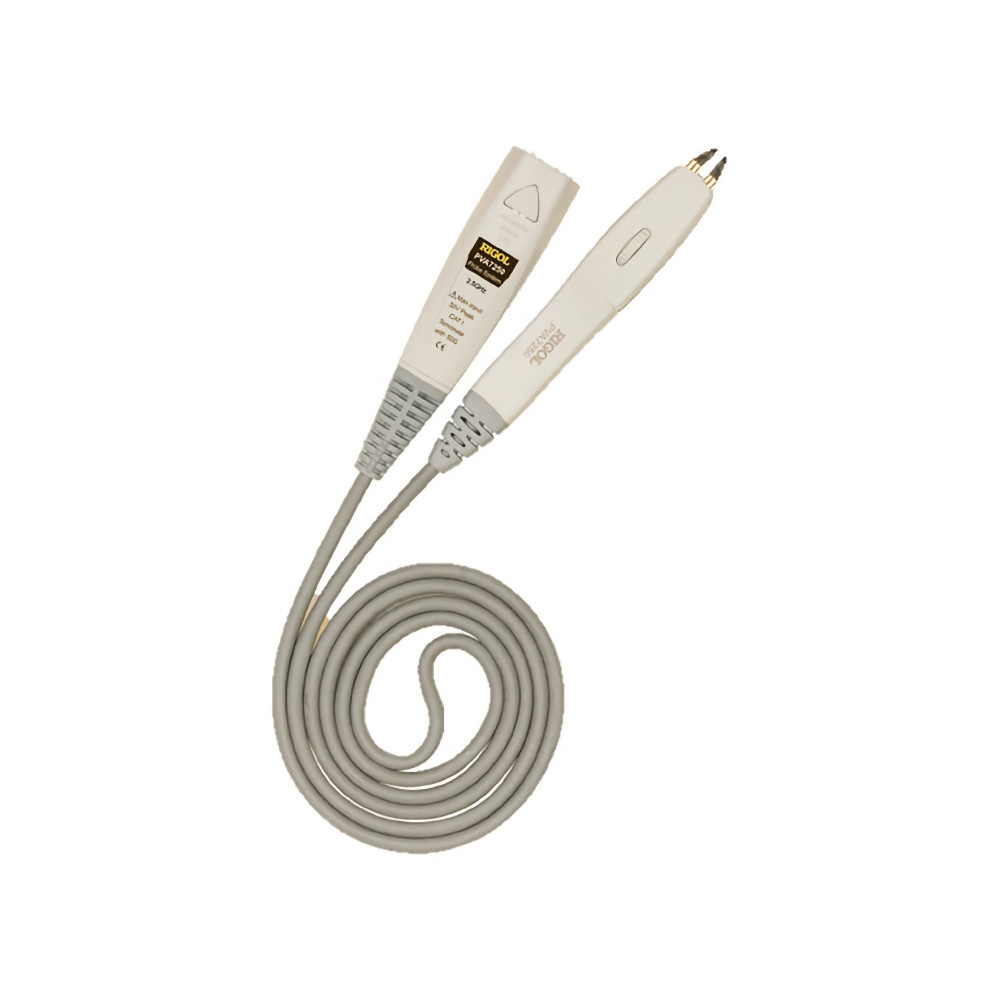

Rigol PVA7250 Aktiivinen mittapää (differentiaalinen / single-ended) 2,5GHz

PVA7000, jonka kaistanleveys on yli 2,5 GHz, on aktiivinen anturi korkeataajuisiin sovelluksiin. Sitä voidaan käyttää differentiaalisten ja yksipäisten signaalien mittaamiseen paremmalla yhteismuotoisen signaalin vaimennuksella.

PVA7000 käyttää pistorasiaan kytkettävää anturipäätä ja tukee kolmenlaisia ​​vaihdettavia anturipäitä suorituskyvyn ja käytettävyyden optimoimiseksi. Lisäksi sen vaihdettava anturin kärki pidentää anturin käyttöikää ja anturin kärkien välistä etäisyyttä voidaan säätää tarkasti erilaisten testipisteiden etäisyyksien mukaan.

PVA7000 on yhteensopiva RIGOL MSO/DS7000/MSO8000 -sarjan oskilloskooppien automaattisen tunnistusportin kanssa, ja tämä portti tunnistaa ja konfiguroi sen automaattisesti. Sen napsautettava BNC-liitin helpottaa
kytkemistä oskilloskooppiin.

PVA7000 tarjoaa erilaisia ​​lisävarusteita ja vaihtoehtoja sekä useita vaihdettavia komponentteja, jotka tekevät siitä sopivan käytettäväksi erilaisissa testeissä ja mittauksissa.

PVA7250:n ominaisuuksia:

• Kaistanleveys: >2.5GHz
• Nousuaika: <140ps
• Järjestelmän kaistanleveys: 2.5GHz
• Tulokapasitanssi: <1pF
• Tuloresistanssi:
  • 50kΩ±2% differentiaalinen
  • 25kΩ±4% single-ended
• Tulon dynaaminen alue: ±2V
• DC-vaimennus: 10:1 ±2%
• Tulon kohina: 3.8mVpp
• Etenemisviive: 7ns
• Max. tulojännite: 30V Peak CAT I
• Johdon pituus: 1,4 m
