849,00€ (1065,50€ sis. alv)
Ei varastossa, vain jälkitoimituksena

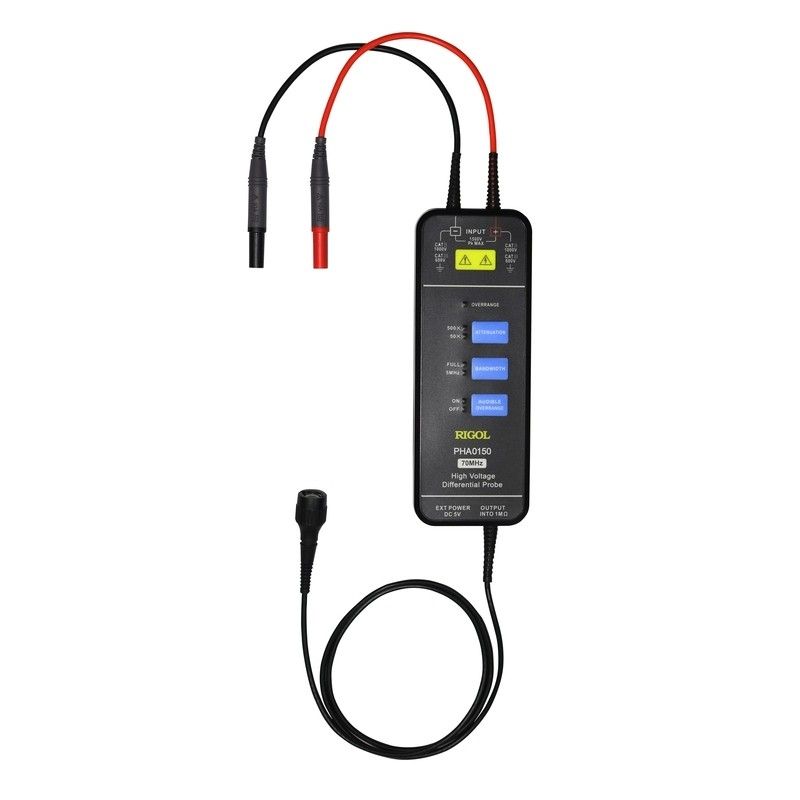

Rigol PHA-sarjan korkeajännite-differentiaalimittapäät on suunniteltu mittaamaan suuria jännite-eroja kahden pisteen välillä turvallisesti ja tarkasti. Se ei mittaa jännitettä pelkästään suhteessa maahan, kuten tavalliset mittapäät, vaan pystyy mittaamaan jännitteen suoraan kahden jännitteisen pisteen välillä.
Yhteensopiva mm. Rigol DS8000-R, MSO8000/A, MSO/DS7000, MSO5000 ja DS1000Z/-E -sarjan oskilloskooppien kanssa.
| Characteristic | PHA1150 |
|---|---|
| Bandwidth (-3 dB) | 100 MHz |
| Rise Time | ≤3.5 ns |
| Accuracy | ±2% |
| Range (Attenuation) | 50X / 500X |
| Maximum Measurable Differential Voltage (DC + peak AC) | 50X: ±150 V 500X: ±1500 V |
| Common Mode Voltage (DC + peak AC) | ±1500 V |
| Maximum Input Voltage-to-Earth (Vrms) | 600 V CAT III 1000 V CAT II |
| Input Impedance | 5MΩ ±1% (each input to ground) 10MΩ ±1% (between differential inputs) |
| Input Capacitance | <4 pF (each input to ground) <2 pF (between differential inputs) |
| CMRR (Common Mode Rejection Ratio) | DC: >80 dB 100 kHz: >60 dB 1 MHz: >50 dB 3.2 MHz: >30 dB 50 MHz: >26 dB |
| Input Referred Noise (Vrms) | 50X: <50 mV 500X: <300 mV |
| Overrange Voltage Threshold Indicator | 50X: 153 V ±3 V 500X: 1530 V ±30 V |
| Delay | 16 ns |
| Bandwidth Limit (5 MHz) | ≥-3 dB @ 5 MHz |
| Overrange Indicator (Red) | Yes |
| Audible Overrange Alarm | Yes (ON/Off switch) |
| Auto Save | Yes |
| Output Impedance | 50 Ω |
| Safety Standards | EN61010-1:2010 |
| EMC Standards | EN61326-1:2013; EN61000-3-3:2013; EN61000-3-2:2006+A1:2009+A2:2009 |
