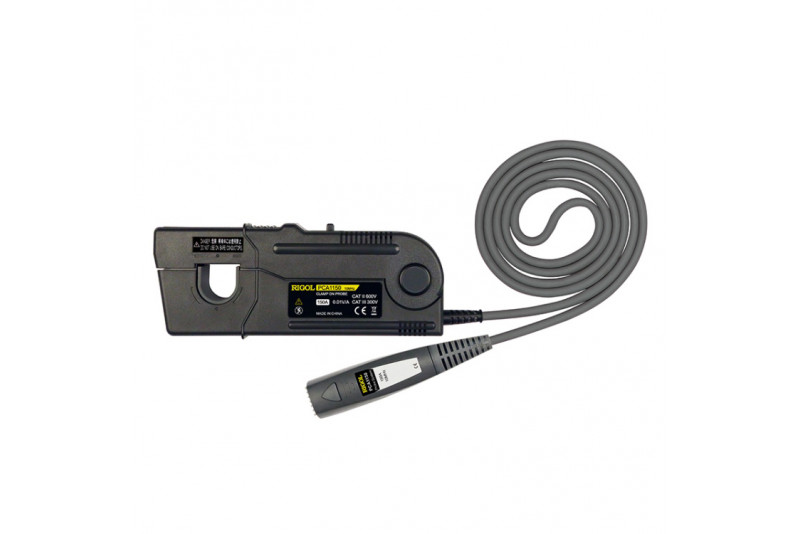

Rigol PCA1150 Virtamittapää 10MHz, 150A

PCA1150-virtamittapää mahdollistaa oskilloskoopilla AC- ja DC-virtasignaalien näyttämisen jopa 300 A:n huippuarvoon asti. Kun mittapää on kiinnitetty mitattavan johtimen ympärille, voit helposti kaapata virran aaltomuodot.

Mittapää on yhteensopiva mm. Rigol DS8000-R, MSO8000/A ja MSO/DS7000 -sarjan skooppien kanssa.

PCA-virtamittapäiden pääominaisuudet:

•  Erittäin tarkka virran tunnistus
•  Helppo virran mittaus
•  Laajakaistataajuusominaisuudet
  PCA1030: DC – 50 MHz
  PCA2030: DC – 100 MHz
  PCA1150: DC – 10 MHz
  PCA1500: DC – 2 MHz
• PCA1030/PCA2030: Kompakti muotoilu, soveltuu pienten virtatasojen mittaamiseen
• PCA1150/PCA1500: Suuri halkaisija mahdollistaa suurten virtatasojen mittaukset
• Helppo suojaustoiminto liiallisella syötöllä

PCA1150:n ominaisuuksia:

• Kaistanleveys: DC – 10 MHz (-3 dB)
• Nousuaika: ≤35 ns
• Jatkuvan syötön maksimialue: 150 A
• Suurin huippuvirta-arvo:
  • 300A huippu, ei-jatkuva
  • 500A huippu, pulssin leveys ≤ 30 μs
• Saanto: 0.01V/A
• Amplitudin tarkkuus:
  • ±1,0 % lukemasta ±1 mV, ≤150 A
    ±2,0 % lukemasta, 150 A – 300 A huippu (DC ja 45 Hz – 66 Hz)
• Kohina: ≤2,5 mArms (20 MHz:n kaistan aaltomuodon mittauslaitteelle)
• Käyttölämpötila ja kosteus: 0°C to 40°C, ≤80% RH (ei kondensaatiota)
• Mitattavan johtimen halkaisija: 20 mm
• Johdon pituus: 2 m
