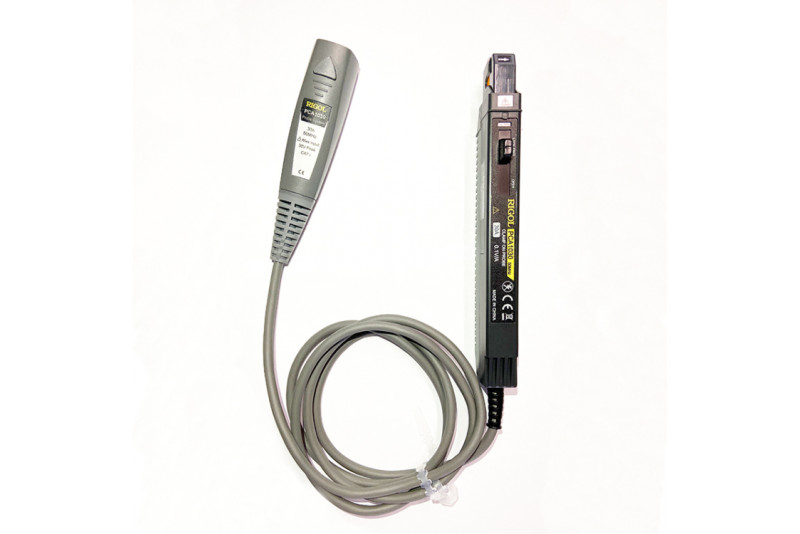

Rigol PCA1030 Virtamittapää 50MHz, 30A

PCA1030-virtamittapää mahdollistaa tavallisella oskilloskoopilla AC- ja DC-virtasignaalien näyttämisen jopa 30 A:n jatkuvaan virtaan asti. PCA1030-virtamittapäällä voidaan tehdä tarkkoja vaihtovirta- ja tasavirtamittauksia laajalla taajuusalueella.

Mittapää on yleiskäyttöinen ja yhteensopiva mm. Rigolin DHO4000, DS8000-R, MSO8000/A, ja MSO/DS7000 -sarjan oskilloskooppien kanssa.

Tämä laite voidaan kytkeä suoraan aaltomuodon mittauslaitteen BNC-tuloliittimeen. Kun se on kiinnitetty mitattavaan johtimeen anturipään kautta, se voi helposti tallentaa virran aaltomuodon.

PCA-virtamittapäiden pääominaisuudet:

•  Erittäin tarkka virran tunnistus
•  Helppo virran mittaus
•  Laajakaistataajuusominaisuudet
  PCA1030: DC – 50 MHz
  PCA2030: DC – 100 MHz
  PCA1150: DC – 10 MHz
  PCA1500: DC – 2 MHz
• PCA1030/PCA2030: Kompakti muotoilu, soveltuu pienten virtatasojen mittaamiseen
• PCA1150/PCA1500: Suuri halkaisija mahdollistaa suurten virtatasojen mittaukset
• Helppo suojaustoiminto liiallisella syötöllä

PCA1030:n ominaisuuksia:

• Kaistanleveys: DC – 50 MHz (-3 dB)
• Nousuaika: ≤7 ns
• Jatkuvan syötön maksimialue: 30Arms
• Suurin huippuvirta-arvo: Ei-jatkuva 50 A:n huippu
• Saanto: 0.1V/A
• Amplitudin tarkkuus:
  • ±1,0 % lukemasta ±1 mV, ≤30 Arms
  • ±2,0 % lukemasta, ≤50 A huippu
    (DC ja 45–66 Hz, syöte jatkuvan
    suurimman syötealueen sisällä)
• Kohina: ≤2,5 mArms (20 MHz:n kaistan aaltomuodon mittauslaitteelle)
• Käyttölämpötila ja kosteus: 0°C to 40°C, ≤80% RH (ei kondensaatiota)
• Mitattavan johtimen halkaisija: 5 mm
• Johdon pituus: 1,5 m

PCA1030/PCA2030/PCA1150/PCA1500 Current Probe User Guide
