1099,00€ (Verollinen: 1379,25€)
2 varastossa (voidaan jälkitoimittaa)

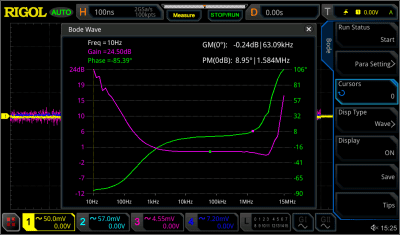

RIGOL MSO5000 -sarjan oskilloskooppi sisältää Bode plot -toiminnon, joka näyttää intuitiivisesti testikäyrän ja tiedot. Tämä voi auttaa insinöörejä määrittämään nopeasti järjestelmän vakauden analysoimalla parametreja, kuten vaihemarginaalia ja vahvistusmarginaalia.

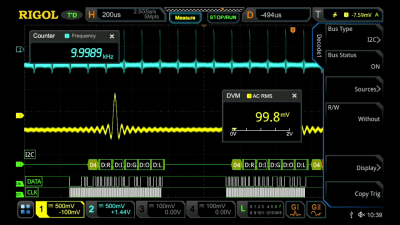

MSO5000 integroi 7 itsenäistä instrumenttia, mukaan lukien oskilloskoopin, 16-kanavaisen logiikka-analysaattorin, spektrianalysaattorin, mielivaltaisen aaltogeneraattorin, digitaalisen volttimittarin, erittäin tarkan taajuusmittarin ja akun sekä protokolla-analysaattorin.
9 tuuman kapasitiivinen monikosketusnäyttö, joka tarjoaa käyttäjille optimoidun vuorovaikutuskokemuksen.

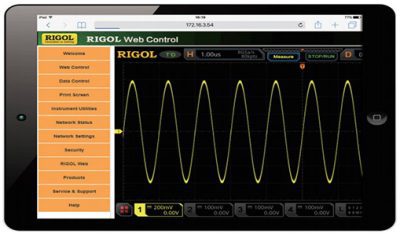

Käyttäjän tarvitsee vain syöttää oskilloskoopin IP-osoite verkkoselaimen osoiteriville, jolloin hän voi avata web-ohjausohjelmiston ja käsitellä kaukosäädintä helposti.
Laitteiston aaltomuodon tallennustoiminto käyttää segmentoitua tallennustekniikkaa, joka voi selektiivisesti siepata ja tallentaa signaalin.

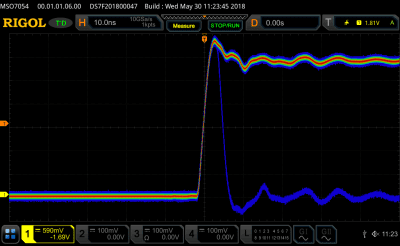

Jopa 500 000 wfms/s:n aaltomuodon sieppausnopeudella signaalin purseet ja muut vahingossa syntyvät tapahtumat löytyvät nopeasti, mikä parantaa huomattavasti virheenkorjaustehokkuutta.
MSO5000-sarja tarjoaa jopa 8 GSa/s:n reaaliaikaisen näytteistysnopeuden 350 MHz kaistanleveydellä. Näytteenotto-kaistanleveys -suhde on noin 23-kertainen, mikä tekee siitä johtajan saman tason oskilloskooppituotteissa. Myös erittäin pitkä aaltomuodon tallennussyvyys (200 Mpts).

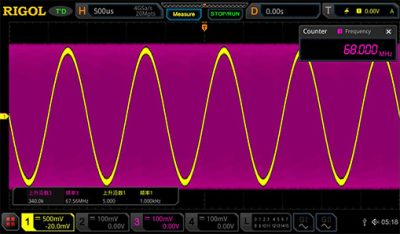

Mittaa tarkasti signaaleja, joilla on suuri taajuusero kahden kanavan välillä. Täyden muistin laitteistomittaus voi mitata tarkan taajuusarvon aaltomuodossa 340k nousevilla reunoilla.
|
Malli |
Kaistanleveys |
Analogiset kanavat |
Reaaliaikainen näytteistysnopeus |
Max. muistin syvyys |
Aaltomuodon sieppausnopeus |
Digitaaliset kanavat |
Sis.rakennettu signaalilähde |
|---|---|---|---|---|---|---|---|
|
MSO5072 |
70 MHz |
2 |
8 GSa/s |
200 Mpts (opt.) |
500,000 wfms/s |
16 |
25 MHz, 2 CH (opt.) |
|
MSO5074 |
70 MHz |
4 |
8 GSa/s |
200 Mpts (opt.) |
500,000 wfms/s |
16 |
25 MHz, 2 CH (opt.) |
|
MSO5102 |
100 MHz |
2 |
8 GSa/s |
200 Mpts (opt.) |
500,000wfms/s |
16 |
25 MHz, 2 CH (opt.) |
|
MSO5104 |
100 MHz |
4 |
8 GSa/s |
200 Mpts |
500,000 wfms/s |
16 |
25 MHz, 2 CH (opt.) |
|
MSO5204 |
200 MHz |
4 |
8 GSa/s |
200 Mpts (opt.) |
500,000 wfms/s |
16 |
25 MHz, 2 CH (opt.) |
|
MSO5354 |
350 MHz |
4 |
8 GSa/s |
200 Mpts (opt.) |
500,000 wfms/s |
16 |
25 MHz, 2 CH (opt.) |
Katso linkki alhaalla (optiot).
Katso linkki alhaalla (muut oheistuotteet).
Katso linkki alhaalla (muut oheistuotteet).
MSO5000 Performance Verification Guide EN
MSO5000_OpenSourceAcknowledgment_EN
Katso MSO5000-sarjan optiot & muut oheistuotteet.
Katso MSO5000-sarjan ladattavat ohjelmat (Software & Firmware) valmistajan sivulta.
| Brand | Rigol |
|---|---|
| Analogchannels | 4 kanavaa |
| Samplerate | 8 GSa/s |
| Memory | 200 Mpts (opt.) |
| Waveform capture rate | 500,000 wfms/s |
| Digital channels | 16 (opt.) |
| Built-in signal source | 25 MHz, 2 CH (opt.) |
