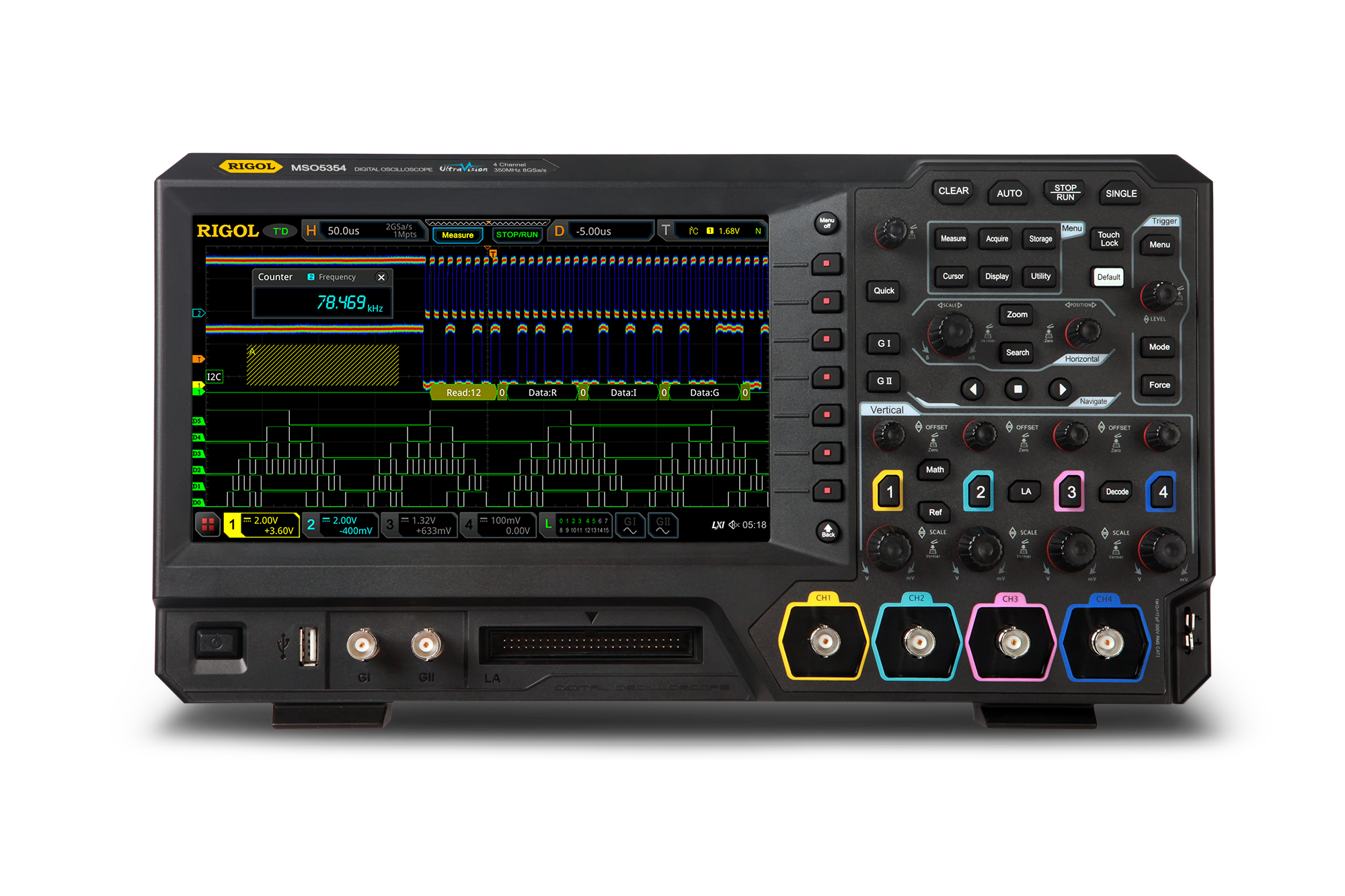

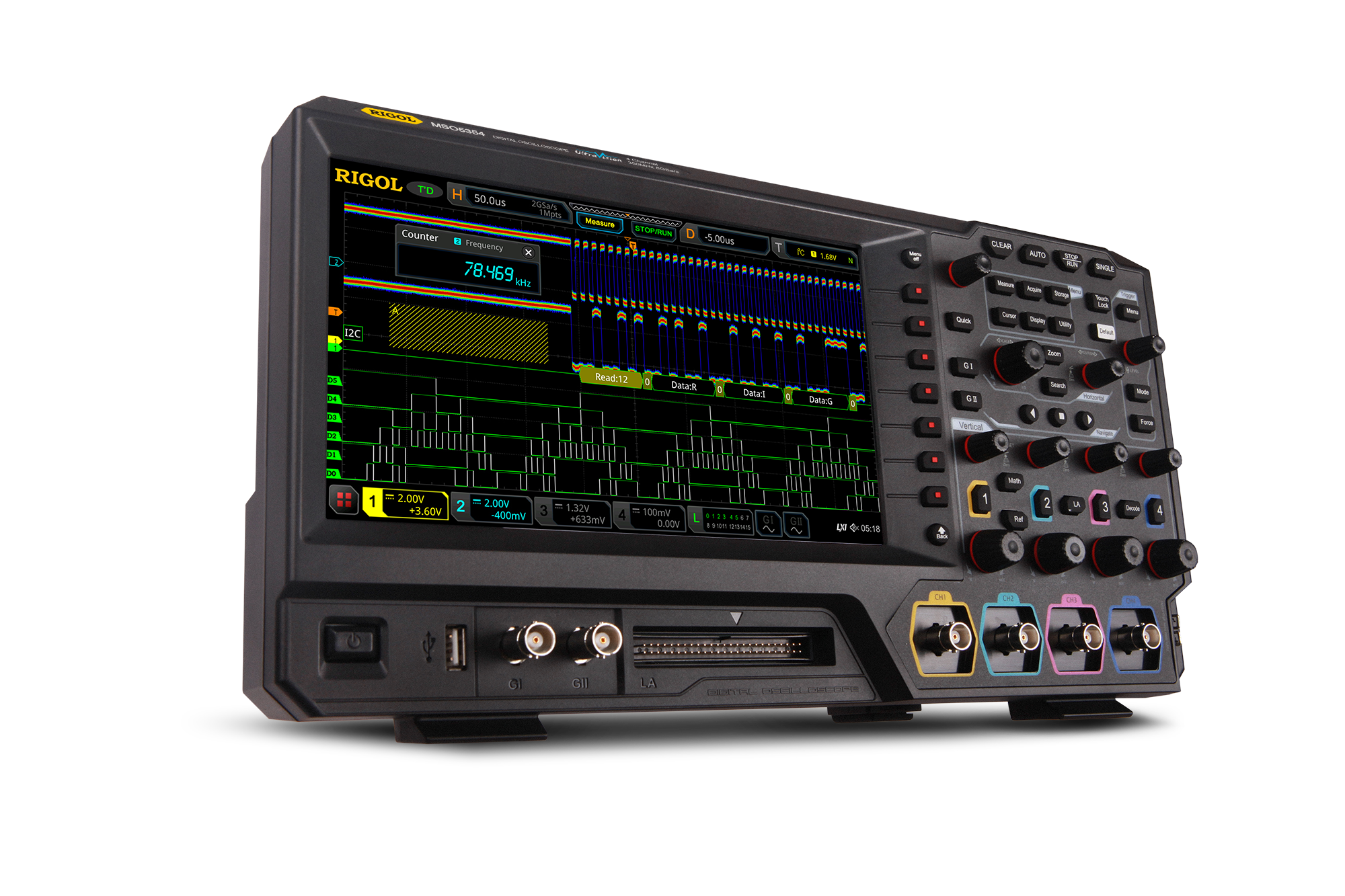

Rigol MSO5072 Digitaalinen oskilloskooppi 70MHz

MSO5072:n ominaisuuksia:

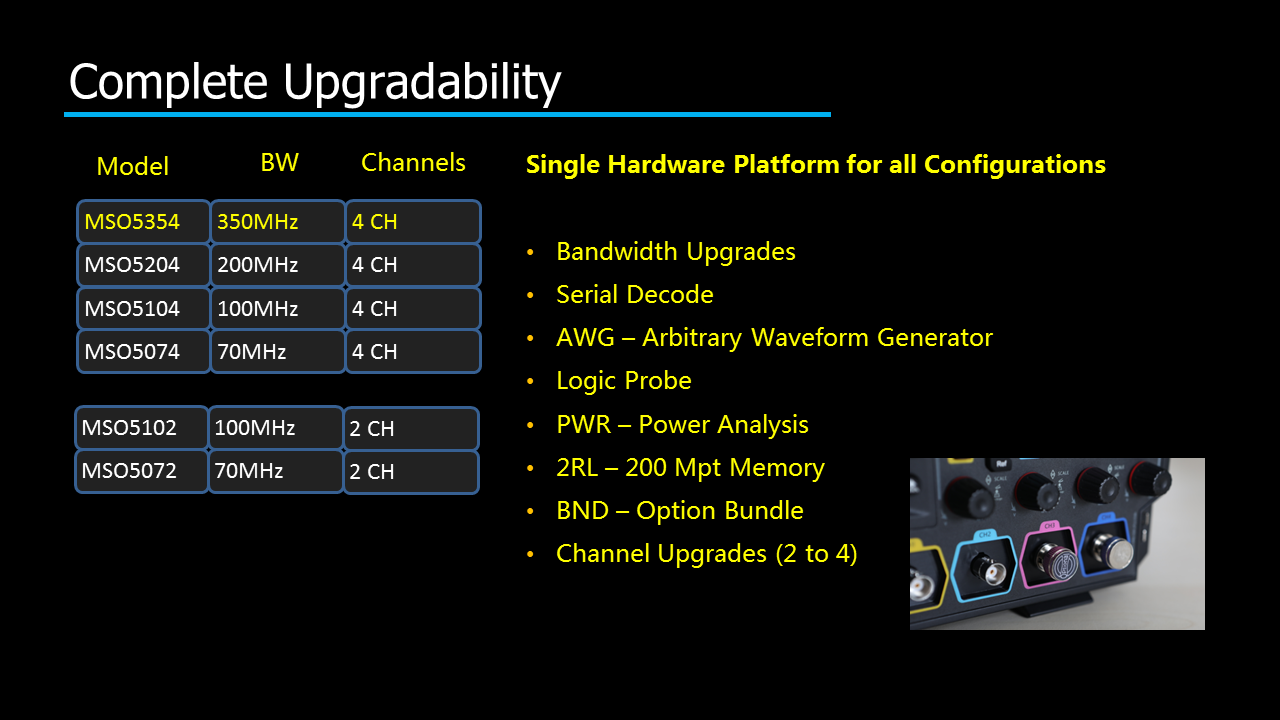

• 2 analogista kanavaa. Päivitettävissä 4 kanavan versioksi (MSO5000-4CH).
• 70MHz kaistanleveys. Päivitettävissä  350MHz:iin asti.
• Reaaliaikainen näytteistysnopeus 8GSa/s
• Muistin syvyys max. 200 Mpts (opt.)
• Aaltomuodon sieppausnopeus 500,000 wfms/s
• 16 digitaalista kanavaa (optio)
• Sisäänrakennettu signaalilähde (25 MHz, 2 kanavaa, optio)
• Sisältää kaksi passiivista mittapäätä (PVP2350), USB-kaapelin. Muutokset mahdollisia.

Kolmen vuoden takuu, 1 vuoden takuu mittapäille.

MSO5000-sarjan ominaisuuksia:

• 16 digitaalista kanavaa -valmius, optio (PLA2216).
• 25MHz: n signaaligeneraattorioptio (MSO5000-AWG), joka on myös mukana optiokimpussa MSO5000-BND
• 8 GSa/s:n reaaliaikainen näytteenottotaajuus (näytteistysnopeus), 4 GSa/s käytettäessä kahta kanavaa (MSO5354/MSO5204/MSO5104/MSO5074),  2 GSa/s käytettäessä kaikkia kanavia
• 100 miljoonaa näytepistettä tallennetussa aaltomuodossa (standardi). Optio: 200 miljoonaa näytepistettä tallennetussa aaltomuodossa (MSO5000-2RL)
• Innovatiivinen  ”UltraVisionII” -tekniikka
• 500 000 wfms/s aaltomuodon näyttö
• 450 000 wfms/s aaltomuodon tallennusnopeus
• Taajuuslaskin
• Jännitemittaus (3 numeron tarkkuus)
• 8 sarjaliikenteen protokollatyyppiä (optioita): RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553. 4 protokollan samanaikainen tuki (katso optiot-linkki alhaalla)
• Teholähteen mittaukset (MSO5000-PWR optio).
• Saatavana myös optiokimppu MSO5000-BND, jossa kaikki sarjaliikenteen dekooderit,  teholähteen mittaukset (MSO5000-PWR) ja signaaligeneraattori (MSO5000-AWG)
• 9 tuuman kapasitiivinen monikosketusnäyttö

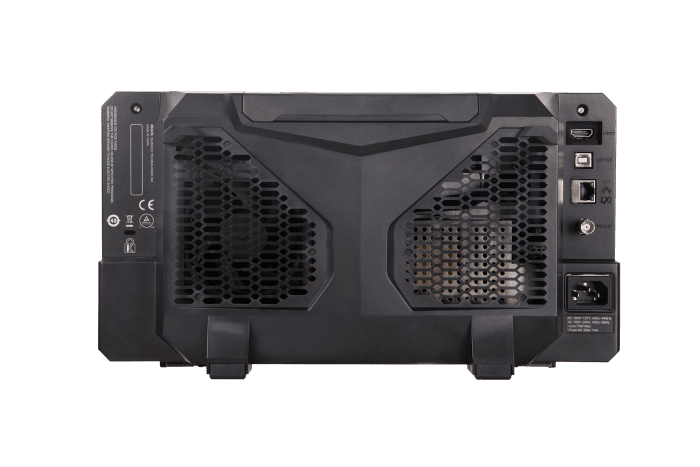

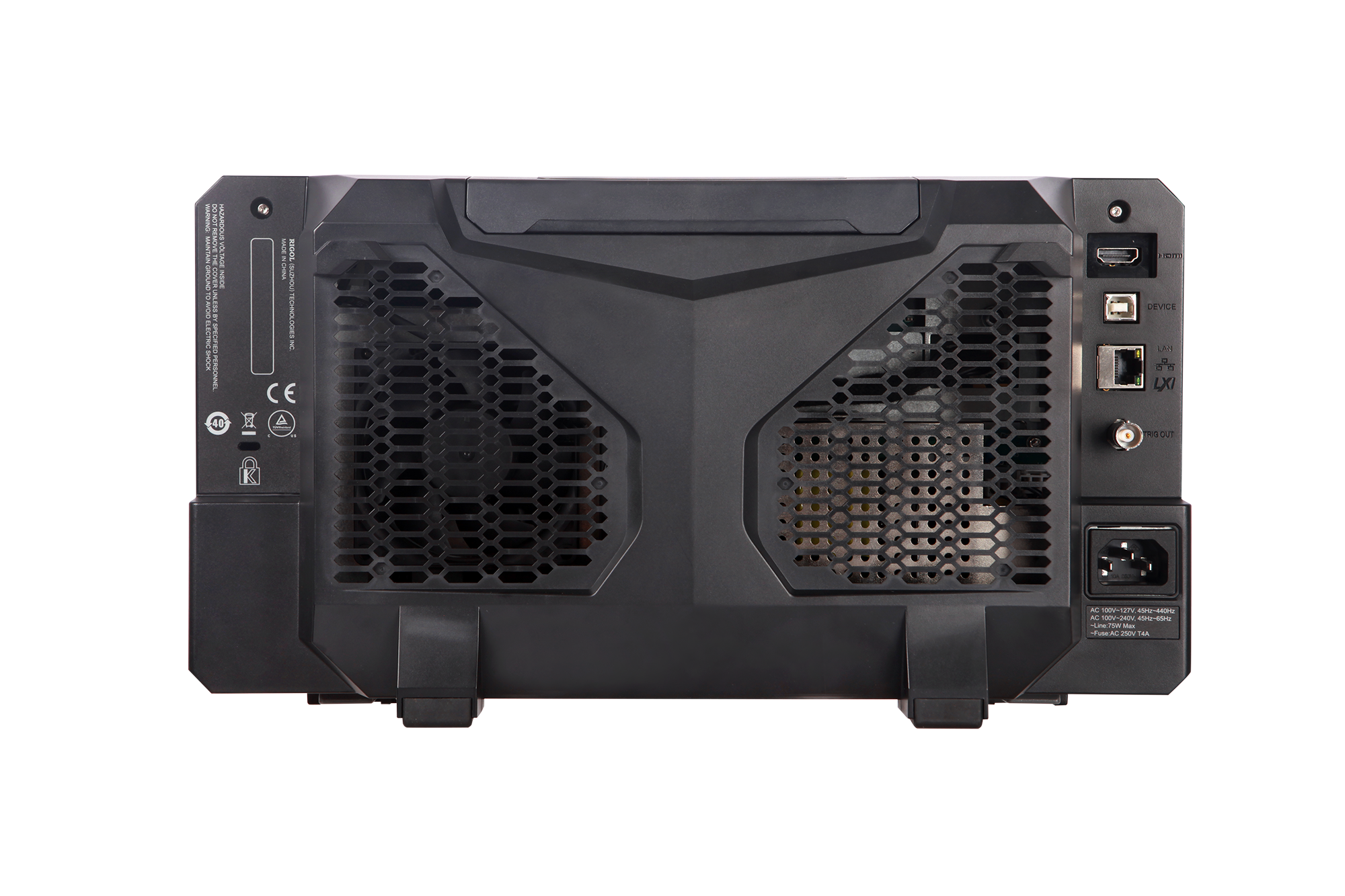

• Liitännät USB Host & Device, LAN(LXI), HDMI, Liipaisu
• Web-etäohjaus (Rigol Web Control) ja Ultra Scope Software PC-ohjelma, jotka mahdollistavat tiedostojen siirron suoraan PC:lle

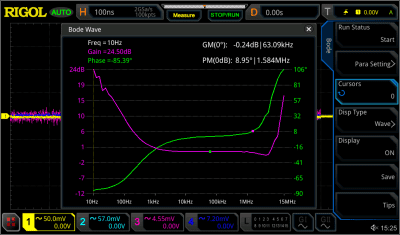

Bode Plot: Hakkurivirtalähteen silmukan analyysi

RIGOL MSO5000 -sarjan oskilloskooppi sisältää Bode plot -toiminnon, joka näyttää intuitiivisesti testikäyrän ja tiedot. Tämä voi auttaa insinöörejä määrittämään nopeasti järjestelmän vakauden analysoimalla parametreja, kuten vaihemarginaalia ja vahvistusmarginaalia.

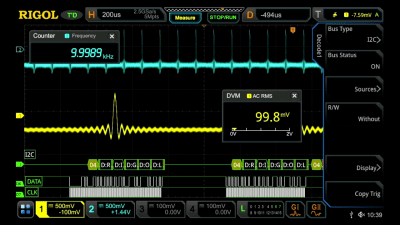

7 tuotetta yhdessä

MSO5000 integroi 7 itsenäistä instrumenttia, mukaan lukien oskilloskoopin, 16-kanavaisen logiikka-analysaattorin, spektrianalysaattorin, mielivaltaisen aaltogeneraattorin, digitaalisen volttimittarin, erittäin tarkan taajuusmittarin ja akun sekä protokolla-analysaattorin.

9" kapasitiivinen monikosketusnäyttö

9 tuuman kapasitiivinen monikosketusnäyttö, joka tarjoaa käyttäjille optimoidun vuorovaikutuskokemuksen.

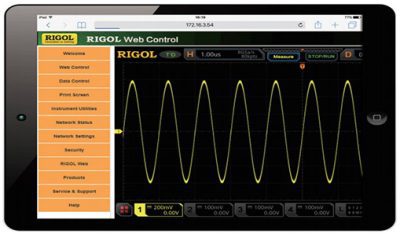

Kätevä Web Control -kaukosäädin

Käyttäjän tarvitsee vain syöttää oskilloskoopin IP-osoite verkkoselaimen osoiteriville, jolloin hän voi avata web-ohjausohjelmiston ja käsitellä kaukosäädintä helposti.

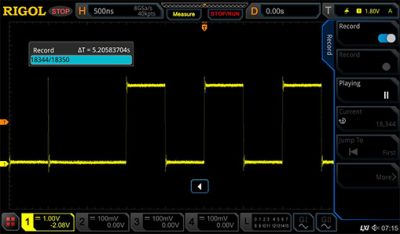

Jopa 450 000 kehystä laitteiston aaltomuodon tallennusanalyysille

Laitteiston aaltomuodon tallennustoiminto käyttää segmentoitua tallennustekniikkaa, joka voi selektiivisesti siepata ja tallentaa signaalin.

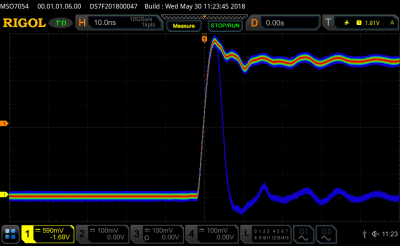

Aaltomuodon sieppausnopeus jopa 500 000 kertaa sekunnissa

Jopa 500 000 wfms/s:n aaltomuodon sieppausnopeudella signaalin purseet ja muut vahingossa syntyvät tapahtumat löytyvät nopeasti, mikä parantaa huomattavasti virheenkorjaustehokkuutta.

Erittäin suuri näytteenotto-kaistanleveys -suhde

MSO5000-sarja tarjoaa jopa 8 GSa/s:n reaaliaikaisen näytteistysnopeuden 350 MHz kaistanleveydellä. Näytteenotto-kaistanleveys -suhde on noin 23-kertainen, mikä tekee siitä johtajan saman tason oskilloskooppituotteissa. Myös erittäin pitkä aaltomuodon tallennussyvyys (200 Mpts).

Täyden muistin laitteistomittaus

Mittaa tarkasti signaaleja, joilla on suuri taajuusero kahden kanavan välillä. Täyden muistin laitteistomittaus voi mitata tarkan taajuusarvon aaltomuodossa 340k nousevilla reunoilla.
