Rigol M302 Tiedonkeruujärjestelmä (dataloggeri + 6.5 DMM & MUX20)

M300-sarjan tiedonkeruu-/kytkinjärjestelmä modulaarisella rakenteella yhdistää tarkan mittaustoiminnon joustavaan signaaliliitäntätoimintoon. Tarjoaa runsaasti testimittausratkaisuja.

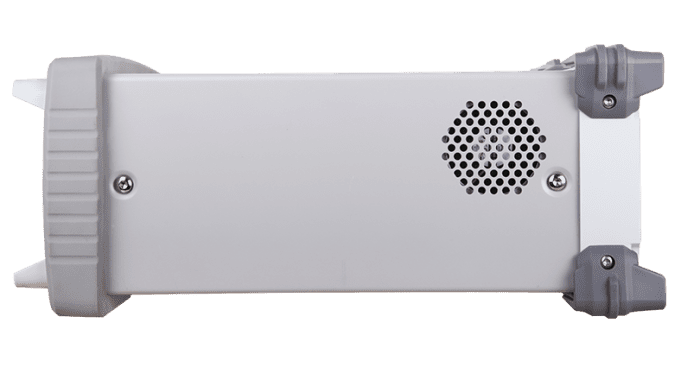

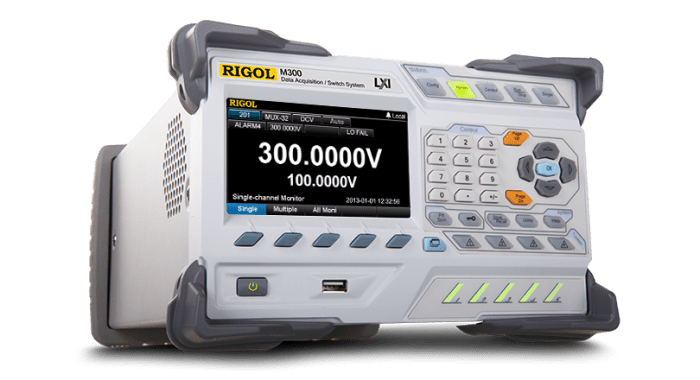

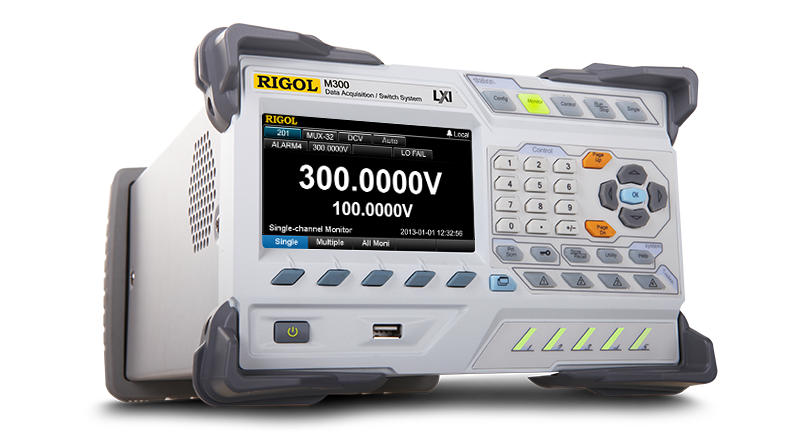

Huom. kuvissa DM300.

M300-sarjan ominaisuuksia:

• Jopa 320 kanavanvaihtoa keskusyksikköä kohden
• Voidaan käyttää ilman PC:tä
• USB-lokikirjaus
• Intervalliskannaus jopa 100 000 aikaleimatun lukeman tallennustilalla
• 8 erilaista korttia tuetaan
• 6½-numeroinen DMM voidaan ottaa käyttöön/poistaa käytöstä missä tahansa korttipaikassa
• Tavalliset SCPI-komennot
• Matemaattiset tilastot: AVG, MAX, MIN, SDEV
• 4,3″ TFT LCD
• Tehokas PC-ohjelmisto
• Tuetut liitännät: USB-laite, USB-isäntä, GPIB,
  LAN (LXI-Core 2011 -laite), RS232

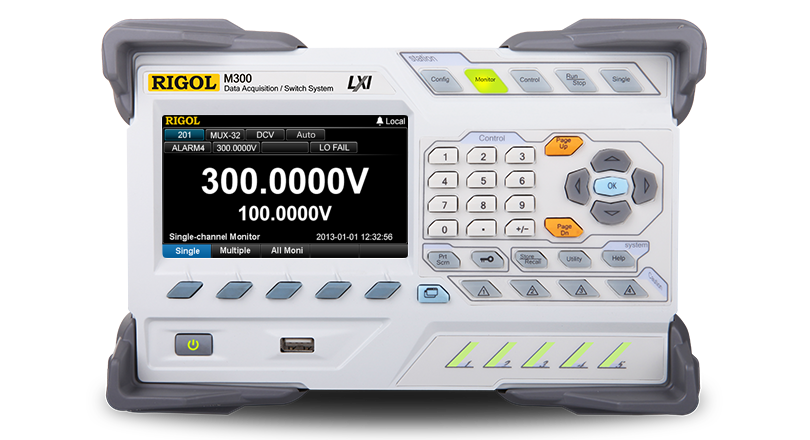

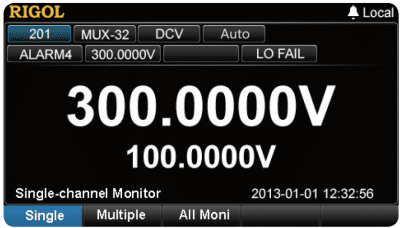

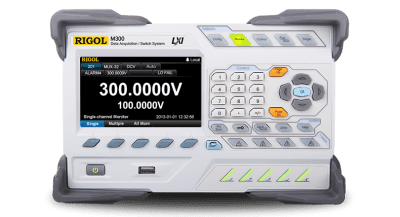

Suuri näyttö, helppokäyttöinen

4,3 tuuman värillinen LCD-näyttö, yksinkertainen ja kätevä toimintoasetus, tietokonetta ei tarvita.

6,5-bittinen lukutarkkuus

Tiedonkeruujärjestelmän mittaustoiminnon täydentää 6,5-bittinen yleismittarimoduuli, joka tukee DCV:n, DCI:n, ACV:n, ACI:n, 2wiren, 4wiren, syklin, taajuuden, lämpötilan (termopari, termistori ja RTD) ja minkä tahansa sensorin mittaustoimintoja.

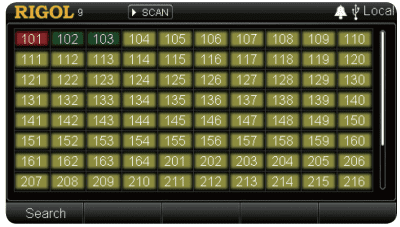

Jopa 256 testikanavaa

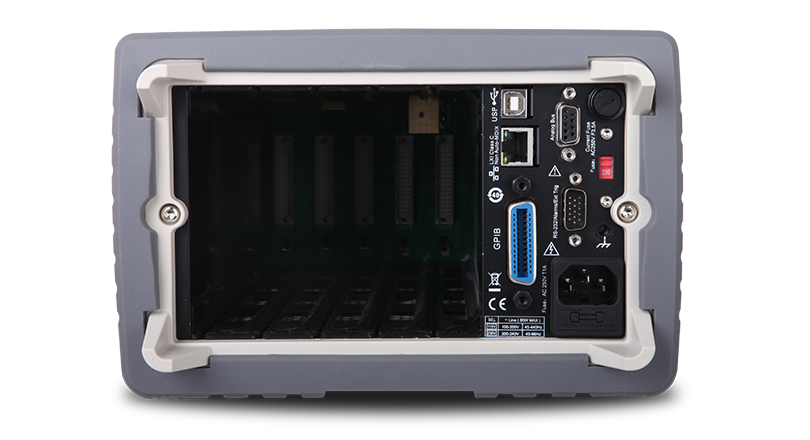

M300-isännässä on viisi moduulipaikkaa. Yhtä paikkaa käytetään yleensä DMM-mittauskortille ja neljää muuta mittauskanavalle. Valitun moduulin mukaan paikassa voi olla jopa 64 mittauskanavaa ja jokaisessa isännässä voi olla 256 mittauskanavaa.

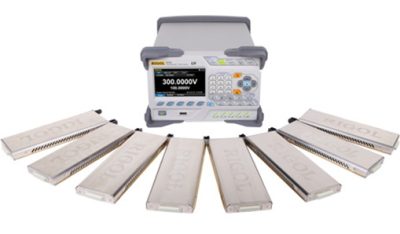

8 valinnaista moduulikorttia

Tukee jopa 8 erilaista moduulikorttia, mukaan lukien erilaiset multiplekserit, toimilaitteet, kytkinmatriisi ja hybriditestimoduulit.

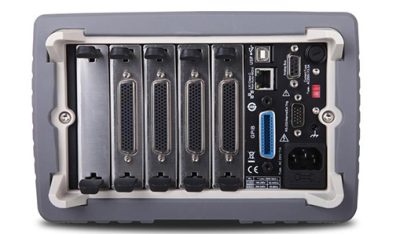

Tarjoaa useita liitäntöjä

USB-isäntä/laite, GPIB, LAN (lxi-c) ja RS232-tietoliikenneliitännät toimitetaan vakiona.

Ohjausanalyysiohjelmisto

Ultra Acquire -ohjelmisto voi ohjata jopa viittä isäntäkonetta monimutkaisten järjestelmien määrittämiseksi. Tallenna tiedot Ethernet- tai USB-PC-skannauksen jälkeen joka kerta. Käyttäjät voivat myös asettaa rajoja, hälytyksiä ja liipaisimia edistyneelle järjestelmän valvonnalle. Ohjelmisto tarjoaa monipuolisen tiedon näyttötilan, raportin luontitoiminnon yhdellä klikkauksella ja tietojen vientitoiminnon.

M302:n ominaisuuksia:

• 5 korttipaikkaa
• yleismittarimoduuli (DMM), jonka tarkkuus 6½ numeroa
• suurin skannausnopeus 60 Ch/s
• suurin kanavien määrä per yksikkö: 320
• 20-kanavainen multiplexer (MC3120)
• Terminal Block (M3TB20)
• tuotepakettiin vakiona kuuluvat:
  • USB-kaapeli
  • MIX-SEPARATOR (Mixed-interface Separator Line)
  • Ultra Acquire -ohjelmisto (M300 Series Standard Control and Data Analysis PC Software)
