Rigol DSG815 RF-signaaligeneraattori 1,5 GHz

DSG815:n ominaisuuksia:

• taajuusalue: 9kHz~1.5GHz
• amplitudi-indikaattoreiden alue: -110dBm~+13dBm
• vaihekohina: <-112dBc/Hz@1GHz, 20kHz offset
• modulaatiotoiminnot: AM/FM/ØM/Pulse
• Mitat: 261.5 mm × 112 mm × 318.4 mm
• Paino: 4,2 kg

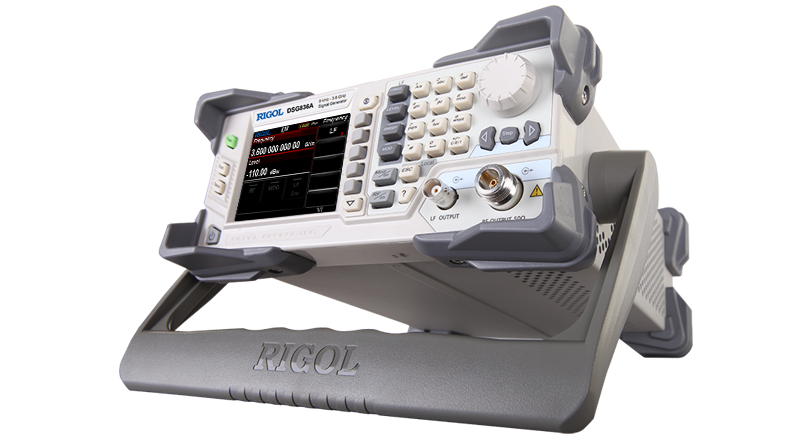

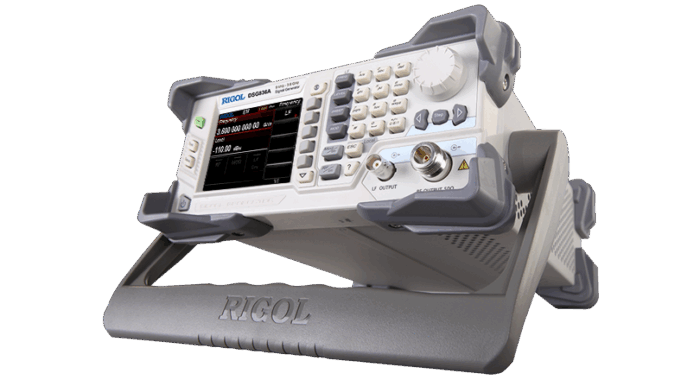

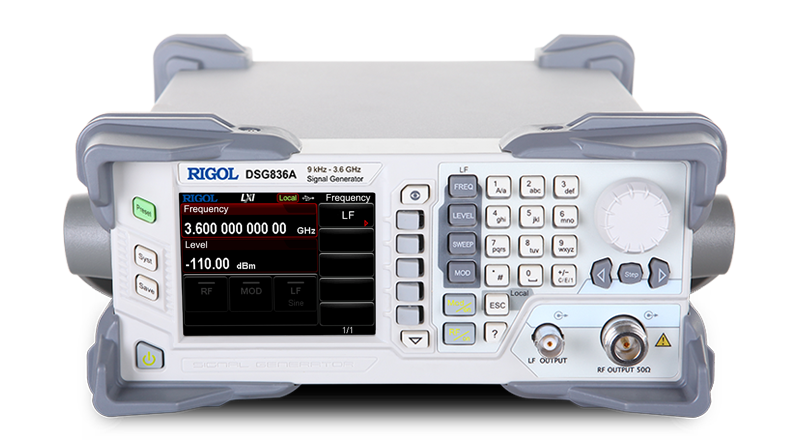

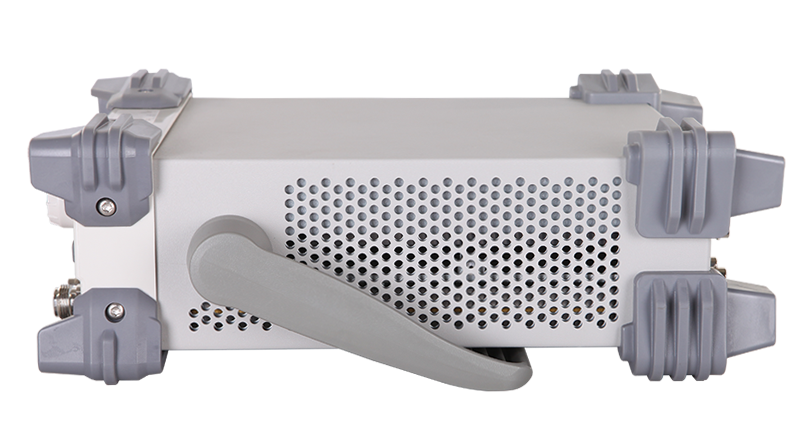

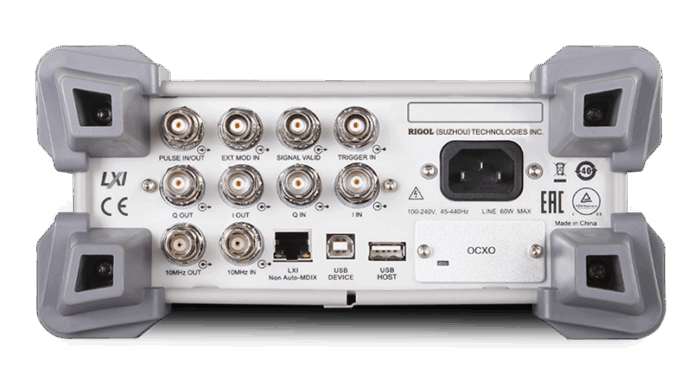

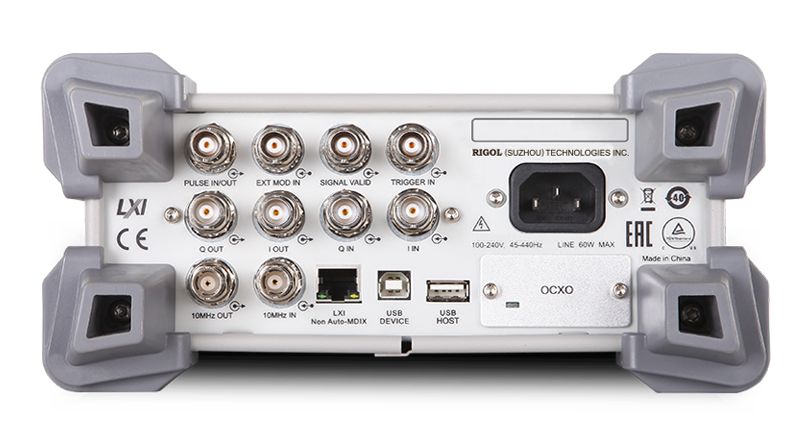

Huom. tuotekuvissa DSG836A.

DSG800-sarjan ominaisuuksia:

Erittäin kustannustehokas, taloudellinen RF-signaaligeneraattori.

• Jopa -112 dBc/Hz (tyypillinen) vaihekohina
• Jopa +20 dBm (tyypillinen) maksimilähtöteho
• Korkeampi amplitudin tarkkuus, jopa 0,5 dB (tyypillinen)
• Erinomainen signaalin vakaus

Toiminnot, jotka vastaavat lähes korkean tason RF-signaaligeneraattoreiden toimintoja.

• Joustavat taajuus- ja amplitudipyyhkäisytoiminnot
• Täydelliset AM/FM/ØM analogiset modulaatiotoiminnot
• Vakio LF-lähtötoiminto
• Tehokas pulssimodulaatiotoiminto

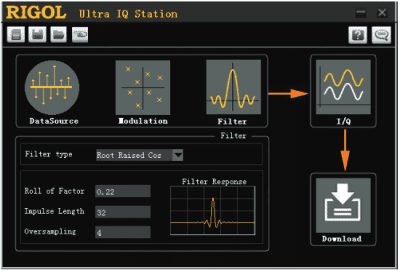

• Avoin vektorimodulaatiotoiminto
• Järjestelmän tasaisuuden kalibrointitoiminto
• Yksinkertainen ja helppokäyttöinen

Kevyt ja kannettava.

RF-signaaligeneraattorilla 3 vuoden takuu.

Suositeltava kalibrointiväli 18 kk.

Täydellinen AM/FM/ØM analoginen modulaatio

DSG800 tarjoaa useita analogisia modulaatiotoimintoja, kuten AM/FM/ØM, jotka soveltuvat signaalin simulointivaatimuksiin erilaisissa sovelluksissa, kuten FM-radiossa ja langattomassa mikrofonissa.

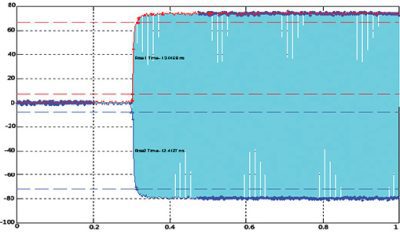

Pulssimodulaatio

Laite tuottaa korkealaatuisia pulssimoduloituja signaaleja, joiden nousu- ja laskuajat ovat tyypillisesti alle 10 ns ja päälle/pois-suhteet yli 70 dB. Tuki sisäiselle ja ulkoiselle modulaatiolle. Sisäänrakennettu pulssigeneraattori.

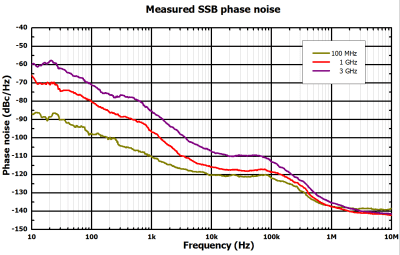

Alhainen vaihekohina

Suuri signaalin puhtaus, vaihekohinan tyypillinen arvo <-112dBc/Hz@20kHz.

Suuri amplituditarkkuus

Lähtöamplitudin tarkkuus on tyypillisesti 0,5 dB, mikä tarjoaa käyttäjille tarkat herätesignaalit.

Laaja valikoima suuria lähtötehoja

Suurin lähtöamplitudi on +13 dBm (nimellisarvo), ja se voidaan asettaa arvoon +20 dBm mahdollistamaan vahvistimen epälineaarisuustestin.

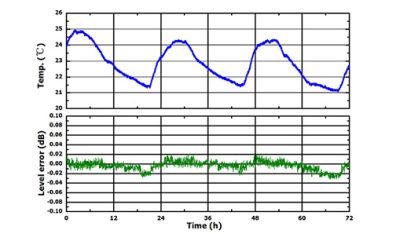

Amplitudin vakaus

Luotettava toistettavuus antaa riittävän varmuuden siitä, että 72 tunnin lähtöamplitudin vaihtelu on alle 0,02 dB.
