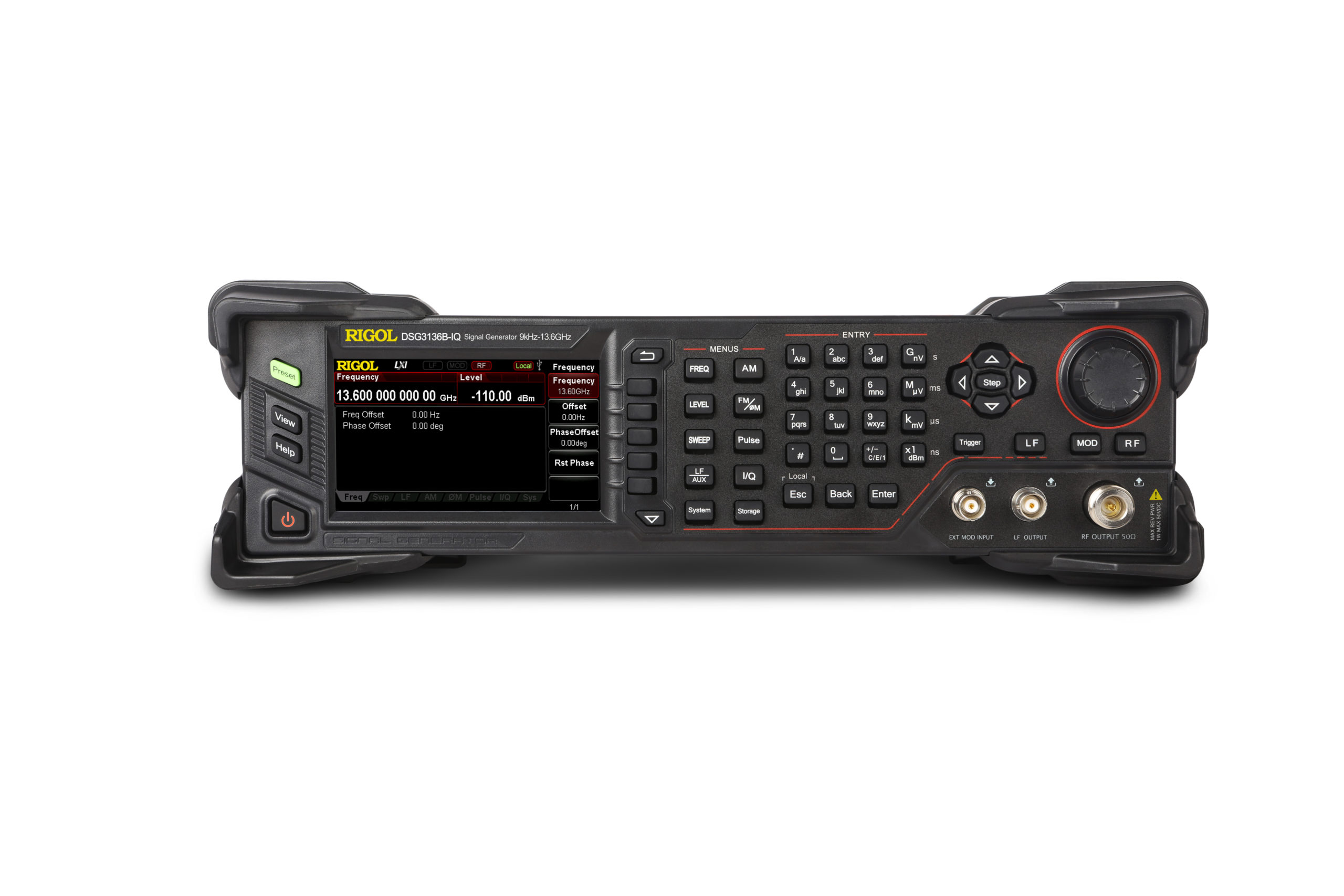

Rigol DSG3136B RF-signaaligeneraattori 13,6GHz

DSG3136B:n ominaisuuksia:

• Taajuusalue: 9kHz – 13,6 GHz
• Amplitudin tarkkuus: <0,5 dB (tyypillinen)
• Lähtöamplitudialue: -130 dBm – +27 dBm (asetusalue)
• Korkea signaalin puhtaus, vaihekohina: <-116 dBc/Hz @ 20 kHz (tyypillinen)
• Vakio 1 ppm sisäinen kello; valinnainen 5 ppb kello
• Normaali analoginen AM/FM/ΦM -modulaatio
• Tukee pulssimodulaatiota; päälle/pois-suhde jopa 70 dB
• Käyttäjän määrittämä pulssijonogeneraattori (lisävaruste)
• Kaikki modulaatiot tukevat sisäisiä ja ulkoisia modulaatiotiloja
• Vakio 2U korkeus säästää telinetilaa; telineasennussarja on saatavilla
• Tukee USB/LAN/GPIB-kaukosäädintä; SCPI-komentosarja
• Kulumaton elektroninen vaimennin
• Näyttö: TFT LCD, resoluutio 480 × 272, 4,3 tuumaa
• Mitat: 364 mm × 112 mm × 420 mm
• Paino: 7,61 kg
• Suositeltu kalibrointiväli 18 kk

• 3 vuoden takuu

DSG3000B-sarjan ominaisuuksia:

Suuritehoinen signaalintuotantokyky

Suurin lähtöamplitudi on +27 dBm, mikä täyttää vahvistimen epälineaarisuustestin vaatimukset.

Alhainen vaihekohina

Korkea signaalin puhtaus, vaihekohinan tyypillinen arvo <-116dBc/Hz@20kHz.

Tukee pulssimodulaatiota

Päälle/pois -suhde jopa 70 dB.

Sisäinen ja ulkoinen IQ-modulaatio

Käyttäjät voivat valita sekä sisäisen että ulkoisen IQ-modulaatiotilan. Sisäisen I+Q-modulaation kaistanleveys jopa 60 MHz, EVM <0,7%. Ulkoisen I+Q-modulaation kaistanleveys 240 MHz, EVM:n <2% (tyypillinen). Ultra IQ Station -aseman käyttömukavuuden vuoksi generoitu vektorisignaaliaaltomuoto.

Useita modulaatiomenetelmiä

Standardi amplitudimodulaatio, taajuusmodulaatio, equal modulation, analoginen modulaatio sekä pulssimodulaatio ja pulssigeneraattori, valinnainen käyttäjän määrittämä pulssisekvenssi sekä I/Q-modulaatio ja IQ-kantataajuusgeneraattori voivat tuottaa QAM, ASK, PSK, FSK. Erilaisia ​​yleisesti käytettyjä modulaatiosignaaleja, kuten MSK; kaikki modulaatiot tukevat sisäisiä ja ulkoisia modulaatiolähteitä.
