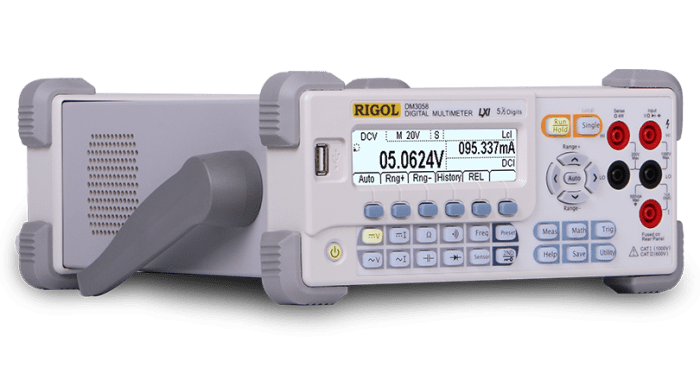

Rigol DM3058E 5½ numeron näyttötarkkuuden digitaalinen pöytäyleismittari

DM3058/DM3058E:n ominaisuuksia:

DM3058 / DM3058E on taloudellinen 5,5-numeroinen, digitaalinen yleismittari. Tämä suuren tarkkuuden omaava mittari on suunniteltu vastaamaan monipuolisen ja automaattisen mittauksen testausvaatimuksiin. Se integroi automaattisen mittauksen, useiden matemaattisten muunnosten ja minkä tahansa anturimittauksen toiminnot. Se tarjoaa USB-, GPIB- (vain DM3058), LAN- (vain DM3058) ja RS232-liitännät. Huom. Ero DM3058:n ja DM3058E:n välillä on vain se, että DM3058E:ssä ei LAN- ja GPIB-
käyttöliittymiä.

Tuotepakettiin kuuluu yleismittarin lisäksi: USB-kaapeli, 6 varasulaketta, 2 mittausjohtoa (musta ja punainen), 2 hauenleukaa (musta j punainen), virtajohto. Muutokset mahdollisia.

Keskeisiä ominaisuuksia:

• Todellinen 5½ numeron resoluutio
  (240 000 laskua)
• Mittausnopeus jopa 123 lukemaa/s
• AC-jännitteen ja vaihtovirran
  True-RMS -mittaus
• Tallenna tai hae nopeasti esiasetuksen 10 ryhmää
• Vakioanturiasetuksen 10 esiasetettua ryhmää,
  sisäänrakennettu kylmäpäätekompensointi
  lämpöparille
• Voit kopioida laitteen asetukset
  muihin DM3058/DM3058E-mittareihin USB:n kautta
• Ensimmäinen 5½-numeroinen digitaalinen yleismittari, joka
  läpäisee LXI-kriteerin teollisuudessa. Järjestelmäintegrointi onnistuu helposti.
• Helppo, kätevä ja joustava
  anturimittauksen ohjausohjelmisto:
  UltraSensor

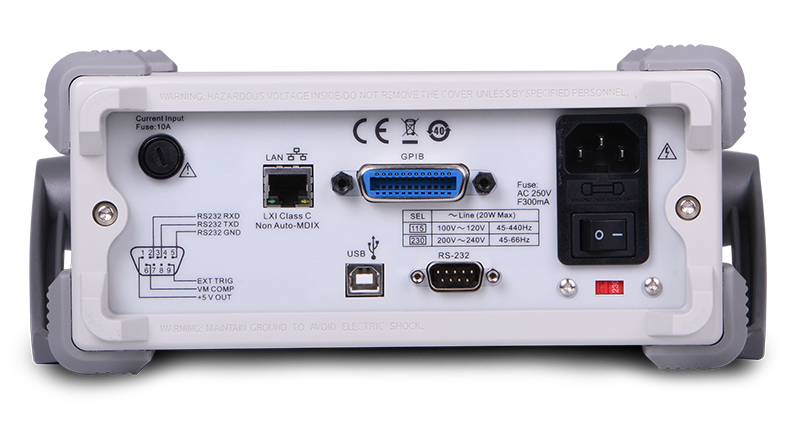

• Vakioliitännät: USB Device, USB Host, LAN (vain DM3058),
  RS-232, GPIB (vain DM3058)
• Kauko-ohjaus mahdollista
• 256×64 LCD-näyttö, englanninkielinen menu, sisäänrakennettu ohjejärjestelmä tekee tiedonhankinnasta helpompaa
• Perusmittaustoiminto:
  • Tasajännite: 200 mV ~ 1000 V
  • Tasavirta: 200 μA ~ 10 A
  • Vaihtojännite: True-RMS, 200 mV ~ 750 V
  • Vaihtovirta: True-RMS, 20 mA ~ 10 A
  • 2-johdin, 4-johdin resistanssi: 200 Ω ~ 100
    MΩ
  • Kapasitanssin mittaus: 2 nF ~ 10000
    μF
  • Jatkuvuustesti: Alue on kiinteä 2 kΩ
  • Dioditesti: Alue on kiinteä 2,0 V
  • Taajuusmittaus: 20 Hz ~ 1 MHz
  • Jakson mittaus: 1 μs ~ 0,05 s
  • Mikä tahansa anturin mittaus: tuki 6
    anturityypille (DCV, DCI, Freq, 2WR,
    4WR ja TC
• Matemaattinen funktio:
  Max, Min, Keskiarvo, Standardipoikkeama,
  Hyväksytty/hylätty, dBm, dB, Suhteellinen
  mittaus ja histogrammi
• Mitat: 107.0 mm×231.6 mm×290.5 mm
• Paino: 2,5 kg

Yleismittarilla 3 vuoden takuu.

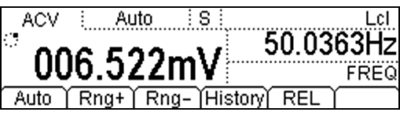

Kaksinkertainen näyttö

Vaihtovirtasignaalin jännitettä tai virtaa mitattaessa voidaan mitata myös taajuus. Jännite tai virta näytetään päänäytössä, ja taajuus näytetään toissijaisessa näytössä.

Peilikuvan konfigurointi

Kaikki kokoonpanot (järjestelmä- ja anturikokoonpano) voidaan kloonata muihin tuotesarjan DM3058/DM3058E-malleihin USB-tallennuslaitteen kautta työn tehokkuuden parantamiseksi.

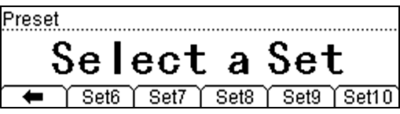

Esiasetustila

Esiasetustilan avulla työntekijän toimintaa tuotelinjalla voitaisiin yksinkertaistaa huomattavasti. Lisäksi käytettävissä on 10 esiasetettua konfiguraatioryhmää tallennettavaksi ja haettavaksi.

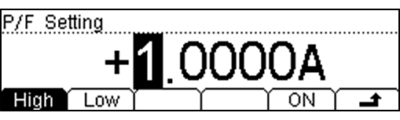

Hyväksytty/hylätty

Asetettujen ylä- ja alarajaparametrien avulla signaalia etsitään alueen ulkopuolelta, mikä soveltuu tuotantolinjatestaukseen.

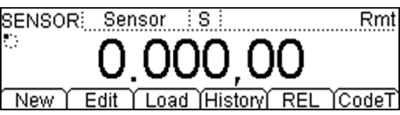

Mikä tahansa anturin mittaus

Tukee 6 anturityyppiä, mukaan lukien DCV, DCI, freq, 2wire, 4wire ja termopari TC, ja myös 10 ryhmää esiasetettuja  vakioanturityyppejä.

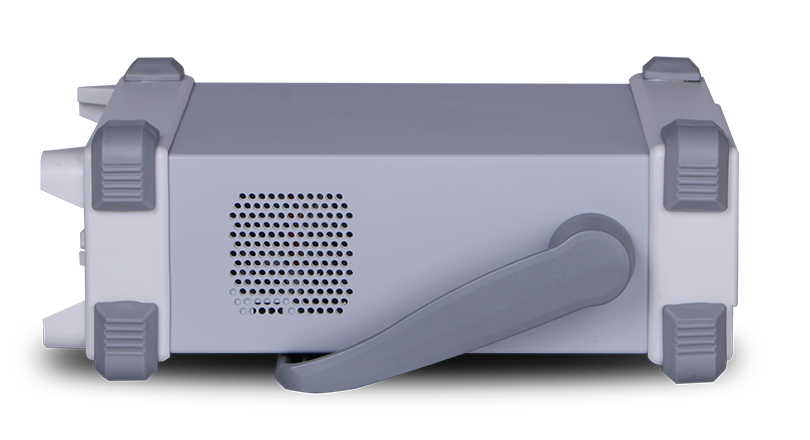

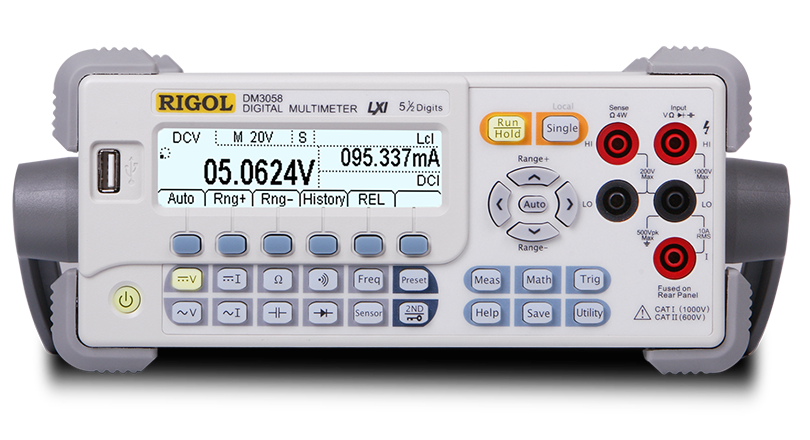

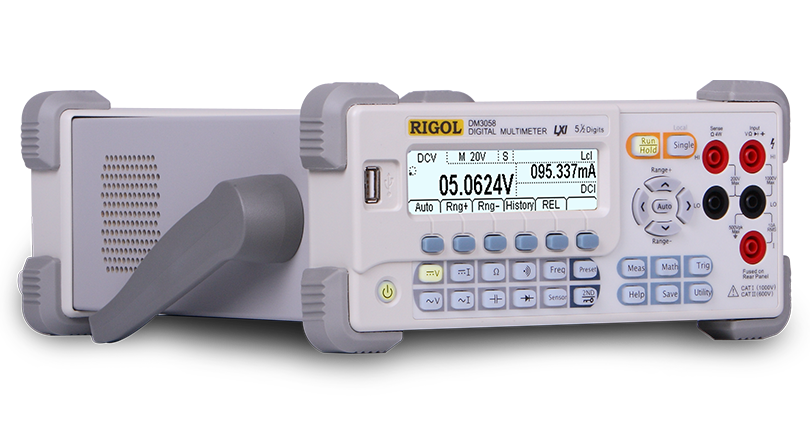

Huom. kuvissa DM3058.
