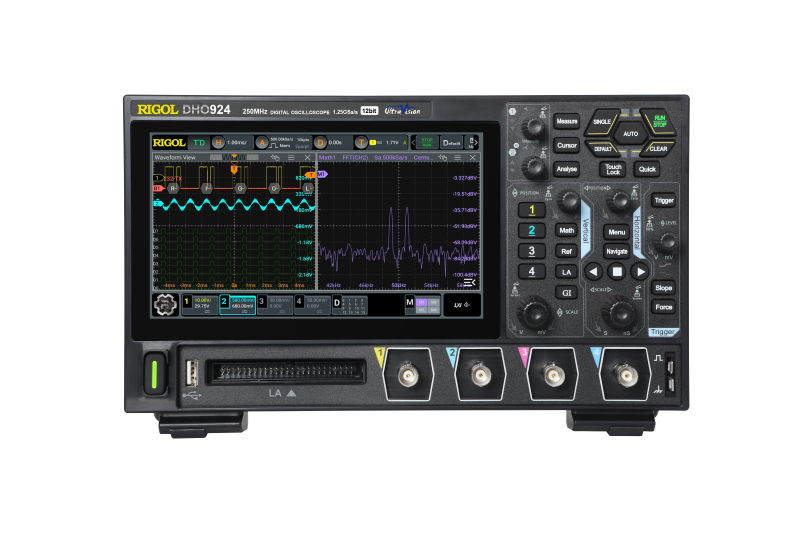

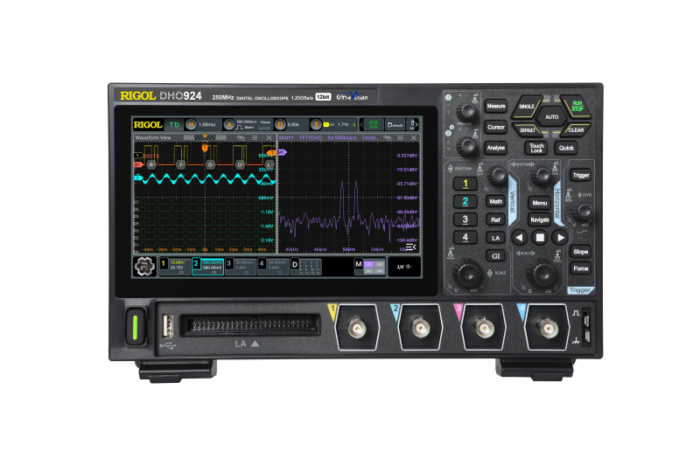

Rigol DHO924 Kannettava digitaalinen oskilloskooppi 250MHz

RIGOLin DHO900-sarjan digitaalinen oskilloskooppi on korkean resoluution kannettava oskilloskooppi, joka perustuu RIGOLin "Centaurus"-teknologiaan.

RIGOL DHO900-sarjan ominaisuuksia:

kaistanleveys 250/125 MHz
12-bittinen, korkea resoluutio
reaaliaikainen näytteistysnopeus max. 1,25 GSa/s
aaltomuodon sieppausnopeus max. 1000000 wfms/s (UltraAcquire mode)
4 analogista kanavaa ja 16 digitaalista kanavaa. Johtosarja tilattava erikseen: PLA2216
muistin syvyys max. 50 Mpts
sisäänrakennettu 25 MHz:n signaaligeneraattori (vakiona vain DHO900S-sarjassa)
tukee Bode-diagrammianalyysiä (vakiona vain DHO900S-sarjassa)
tukee RS232/UART, I²C, SPI, CAN ja LIN -sarjaväylädekoodausta

Rigol DHO924:n ominaisuuksia:

kaistanleveys 250 MHz
4 analogista kanavaa ja 16 digitaalista kanavaa
muistin syvyys max. 50 Mpts
12-bittinen, korkea resoluutio
reaaliaikainen näytteistysnopeus max. 1,25 GSa/s
aaltomuodon sieppausnopeus max. 1000000 wfms/s (UltraAcquire mode)

Oskilloskoopilla 3 vuoden takuu.

Tuotepakettiin kuuluu oskilloskoopin lisäksi: 4 x PVP2350 (passiivinen mittapää, 350 MHz). Muutokset mahdollisia.

Rigol DHO900-sarjan mallit:

Malli	Kaistanleveys	Analogiset kanavat	Reaaliaikainen näytteistysnopeus	Max. muistin syvyys	Aaltomuodon sieppausnopeus	Digitaaliset kanavat	Sis.rakennettu signaalilähde
DHO914	125 MHz	4	1.25GSa/s	50 Mpts	1,000,000 wfms/s	16 (Probe opt.)	-
DHO924	250 MHz	4	1.25GSa/s	50 Mpts	1,000,000 wfms/s	16 (Probe opt.)	-
DHO914S	125 MHz	4	1.25GSa/s	50Mpts	1,000,000wfms/s	16 (Probe opt.)	1CH
DHO924S	250MHz	4	1.25GSa/s	50Mpts	1,000,000wfms/s	16 (Probe opt.)	1CH

12-bittinen, korkea resoluutio

12-bittinen pystyresoluutio 4096 kvantisointitasolla, 16-kertainen 8-bittiseen kvantisointitasoon verrattuna, taitava käsittelemään pienten signaalien testausta.

Liitäntämahdollisuus kannettavaan virtalähteeseen

USB-C-virtaliitännällä DHO900 voi saada virtaa myös kannettavasta virtalähteestä (power bank), mikä mahdollistaa testauksen ilman verkkovirtaa. Ulkoisen virtalähteen tulee olla standardin (PD2.0/PD3.0) mukainen ja teholtaan minimissään 48W (12V/4A tai 15V/3A).

Virtaviivainen muotoilu

Kompakti DHO900-sarjan oskilloskooppi on mahdollista kiinnittää myös tavalliseen näyttötelineeseen, mikä vähentää tehokkaasti laitteen viemää tilaa työpöydällä.

Tukee Bode-diagrammianalyysiä

DHO900S-sarjassa on vakiona Bode plot loop -analyysitoiminto, joka käsittelee tehokkaasti kytkentätehon silmukkavasteanalyysiä.

Vakiona digitaaliset kanavat

Koko DHO900-sarja on varustettu vakiona digitaalisilla kanavilla, mikä mahdollistaa digitaalisen signaalin analysoinnin, kun laite on yhdistetty PLA2216-logiikka-analyysianturiin.

Manuaalit ja esitteet:

DHO900_DataSheet_EN

DHO900_QuickGuide_EN

DHO900_UserGuide_EN

DHO900 Programming Manual

Oheistuotteet ja ohjelmat:

Katso DHO900-sarjan oheistuotteet.

Katso DHO900-sarjan ladattavat ohjelmat (Software & Firmware) valmistajan sivulta.
