Rigol DHO814 Kannettava digitaalinen oskilloskooppi 100MHz

RIGOL DHO800-sarjan digitaalinen oskilloskooppi on korkean resoluution kannettava oskilloskooppi, joka perustuu RIGOLin "Centaurus"-teknologiaan.

RIGOL DHO814:n ominaisuuksia:

kaistanleveys 100 MHz
12-bittinen, korkea resoluutio
reaaliaikainen näytteistysnopeus max. 1,25 GSa/s
aaltomuodon sieppausnopeus max. 1 000 000 wfms/s (UltraAcquire mode)
4 analogista kanavaa
muistin syvyys max. 25 Mpts

Oskilloskoopilla 3 vuoden takuu.

Tuotepakettiin kuuluu 4 x PVP3150 (passiivinen mittapää, 150 MHz). Muutokset mahdollisia.

Rigol DHO800-sarjan mallit:

Malli	Kaistanleveys	Analogiset kanavat	Reaaliaikainen näytteistysnopeus	Max. muistin syvyys	Aaltomuodon sieppausnopeus	Digitaaliset kanavat	Sis.rakennettu signaalilähde
DHO802	70 MHz	2	1.25GSa/s	25 Mpts	1,000,000 wfms/s	-	-
DHO812	100 MHz	2	1.25GSa/s	25 Mpts	1,000,000 wfms/s	-	-
DHO804	70 MHz	4	1.25GSa/s	25Mpts	1,000,000wfms/s	-	-
DHO814	100MHz	4	1.25GSa/s	25Mpts	1,000,000wfms/s	-	-

Rigol DHO800-sarjan ominaisuuksia:

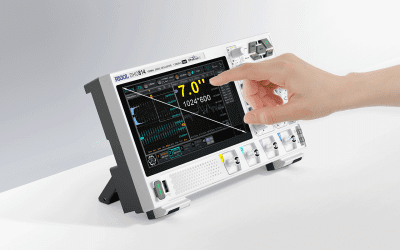

12-bittinen, korkea resoluutio

12-bittinen pystyresoluutio 4096 kvantisointitasolla, 16-kertainen 8-bittiseen kvantisointitasoon verrattuna, taitava käsittelemään pienten signaalien testausta.

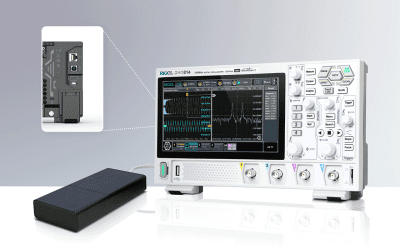

Liitäntämahdollisuus kannettavaan virtalähteeseen

USB-C-virtaliitännällä DHO800 voi saada virtaa myös vain kannettavasta virtalähteestä (power bank), mikä mahdollistaa testauksen ilman verkkovirtaa. Ulkoisen virtalähteen tulee olla standardin (PD2.0/PD3.0) mukainen ja teholtaan minimissään 48W (12V/4A tai 15V/3A).

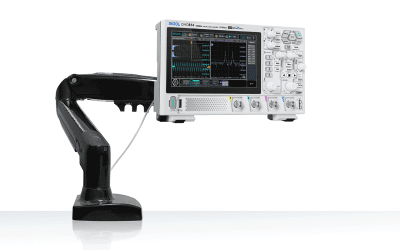

Virtaviivainen muotoilu

Kompakti DHO800-sarjan oskilloskooppi on mahdollista kiinnittää myös tavalliseen näyttötelineeseen, mikä vähentää tehokkaasti laitteen viemää tilaa työpöydällä.
