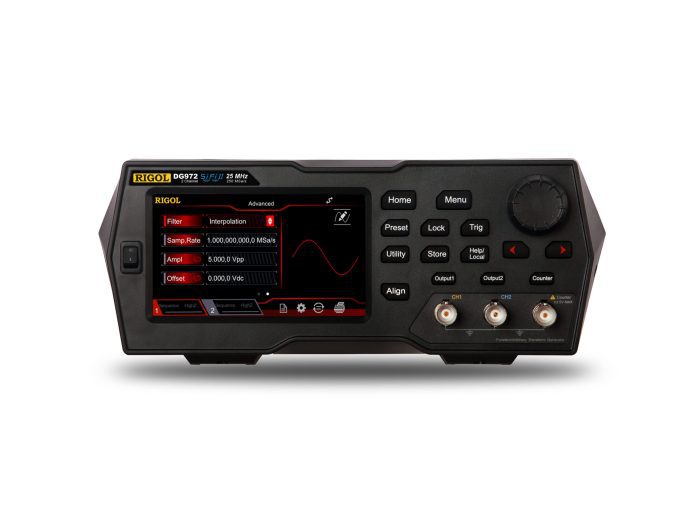

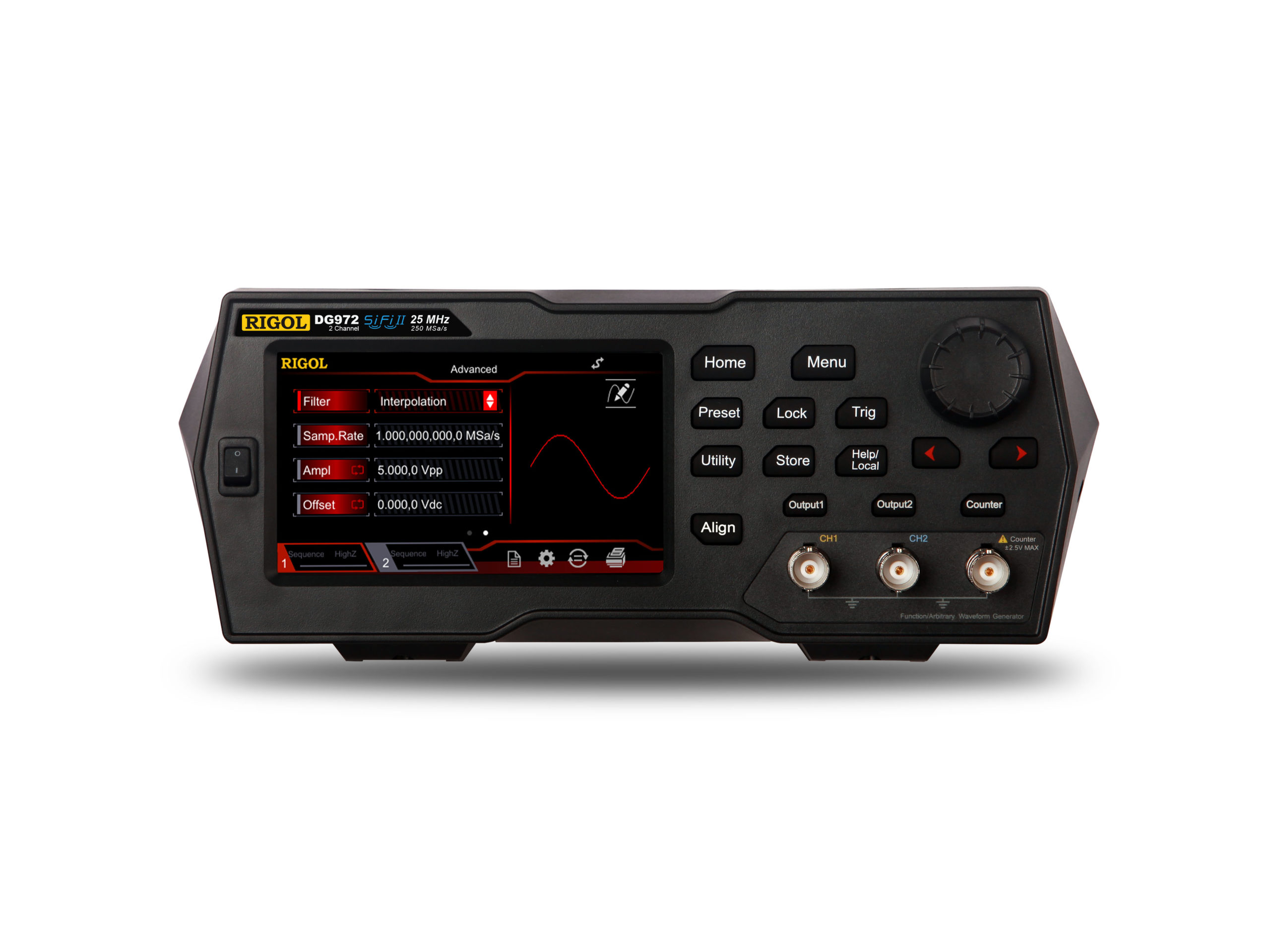

Rigol DG972 Funktiogeneraattori/vapaan aaltomuodon generaattori 70MHz

Name: Rigol DG972 Funktiogeneraattori/vapaan aaltomuodon generaattori 70MHz
Brand: Rigol
SKU: DG972
Availability: InStock

Alkuperäinen hinta oli: 1007,00€.Nykyinen hinta on: 839,00€. (Verollinen: 1052,95€)

Poistotuote. Tarjouksessa!

1 varastossa

Compare

Add to wishlist

Tuotetunnus (SKU): DG972 Osastot: DG900-sarja, Funktiogeneraattorit, IO Signal -tarjoukset, Rigol Funktiogeneraattorit, Tarjoukset Avainsanat tuotteelle BNC Connector, Built-in waveforms 160, Channels 2, DG900, Frequency Stability 1 ppm, Function generator, funktiogeneraattori, Modulations, Rigol-tarjoukset, Sample Rate 250MSa/s, Sine Wave 70 MHz, Square Wave 20 MHz

Kuvaus
Lisätiedot

Kuvaus

Rigol DG972 Funktiogeneraattori/vapaan aaltomuodon generaattori 70MHz

DG972 on Rigolin edullinen funktiogeneraattori SiFi II -tekniikalla.

3 vuoden takuu.

DG972:n ominaisuudet:

2 kanavaa
5 perusaaltomuotoa: Sine, Square, Ramp, Pulse, Noise
Siniaalto 70 MHz
Kanttiaalto 20 MHz
4,3” TFT-kosketusnäyttö
250MSa/s näytteistysnopeus
16 bitin pystyresoluutio
16 M pisteen aaltomuodosta toistettavissa haluttu alue (standardi)
160 sisäänrakennettua aaltomuotoa
± 1 ppm taajuusstabiilisuus
-105dBc/Hz vaihekohina
Modulaatiot: AM, FM, PM, ASK, FSK, PSK, PWM
Täysin äänetön (ei metelöivää tuuletinta)
Aaltomuotoja voi luoda PC-ohjelmalla ( Ultra Station basic > Software & Firmware valmistajan sivuilla) . Optio Ultra Station advanced.
Etäohjaus SCPI (Standard Commands for Programmable Instruments) -yhteensopiva (USB-portista) PC-ohjelmalla. Lataa Downdoads-välilehdellä > Software & Firmware valmistajan sivuilla (Ultra Sigma)
GPIB-väylämahdollisuus USB-GPIB -kaapeliadapterilla automaatiotestaukseen SCPI-komennoilla
Liitännät: USB Host& Device, USB-GPIB -tuki
Mukana tulee BNC-kaapeli, pikaopas (englanti) ja virtajohto

Lataa Ultra Station PC-ohjelma aaltomuotojen editointiin.

DG900-sarjan mallit:

Malli	Max. lähtötaajuus	Näytteistysnopeus	Pystyresoluutio	Kanavia	Vapaan aallon pituus
DG952	50MHz	250Msa/s	16 bittiä	2	16M
DG972	70MHz	250Msa/s	16 bittiä	2	16M
DG992	100MHz	250Msa/s	16 bittiä	2	16M

DG900-sarjan ominaisuuksia:

4,3 tuuman kosketusnäyttö

Kosketusnäytön ohjauksen, klikkauksen ja liu'un sekä monitoiminupin yhdistelmä, tekee aaltomuoto-asetusten löytämisestä ja päivittämisestä helppoa; vaihtaa kanavien välillä, määrittää jokaisen kanavan ja lataa helposti vakiotoimintoja tai mielivaltaisia aaltoja.

16-bittinen pystyresoluutio

DG900-sarjan generaattorit laajentavat lähtöä 16 bitin resoluutiolla. Laite voi toistaa minkä tahansa aaltomuodon luotettavammin ja parantaa signaalin tarkkuutta ja suorituskykyä.

Signaalin värinä jopa vain 200ps

DG900-sarjan funktiogeneraattori / vapaan aaltomuodon generaattori perustuu RIGOLin kehittämään SIFI II -tekniikkaan. Se voi tuottaa mielivaltaisen aallon piste pisteeltä ja palauttaa signaalin ilman vääristymiä. Näytteenottotaajuutta voidaan säätää tarkasti (verrattuna perinteiseen DDS-signaalilähteeseen), signaalin jitter on pienempi ja kaikkien lähtösignaalien jitter on vain 200 ps.

SiFi II -tekniikka

Sifi II -teknologian avulla voit lähettää signaaleja joustavasti eri suodatusvaihtoehtojen avulla.

Tukee useita signaalilähtöjä

Luo ja yhdistä monimutkaisia signaalisarjoja, simuloi tai analysoi vikoja sormen kosketuksella. Laaja valikoima testisignaaleja simuloidaan yhdistämällä erilaisia aaltomuototyyppejä, mukaan lukien dual tone, mielivaltainen aalto ja kohina. DG900:lla on myös toiminto RS232-sekvenssin ja PRBS:n muodostamiseksi, joita voidaan käyttää kehittyneiden sovellusten testisekvenssissä.

Äänetön toiminta ilman tuuletinta

Ei tuuletinta, ei meluhäiriötä.

Harmonisen aallon generaattori

DG900:ssa on sisäänrakennettu harmonisen aallon generaattoritoiminto, ja se tuottaa harmonisia aaltoja määrätyillä ajoilla, amplitudilla ja vaiheella. Sitä käytetään yleensä harmonisten tunnistuslaitteiden tai harmonisten suodatinlaitteiden testaamiseen.

Arb-sekvensointi

Luo ja yhdistä monimutkaisia signaalisarjoja emulointia tai virheanalyysiä varten sormen kosketuksella. Yhdistä eri aaltomuototyyppien syklit, mukaan lukien dual tone, mielivaltaiset aallot ja kohina, jäljittelemään laajaa testisignaalien sarjaa.
