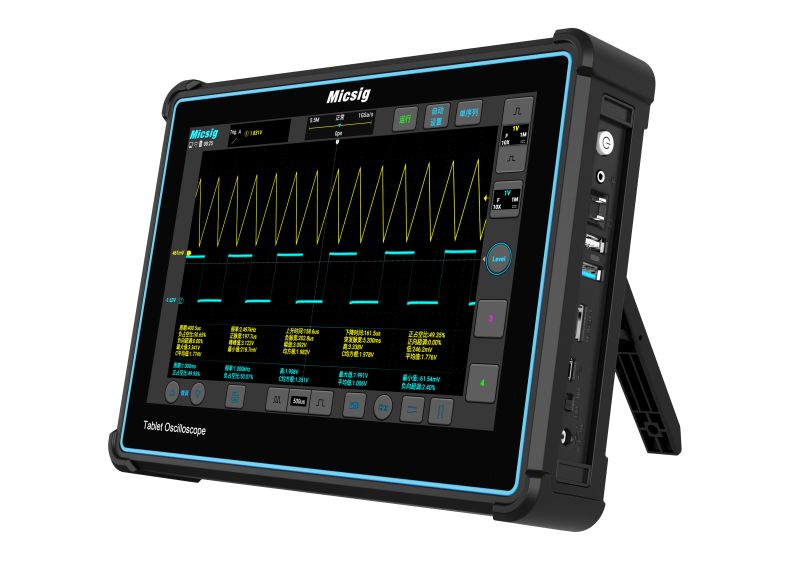

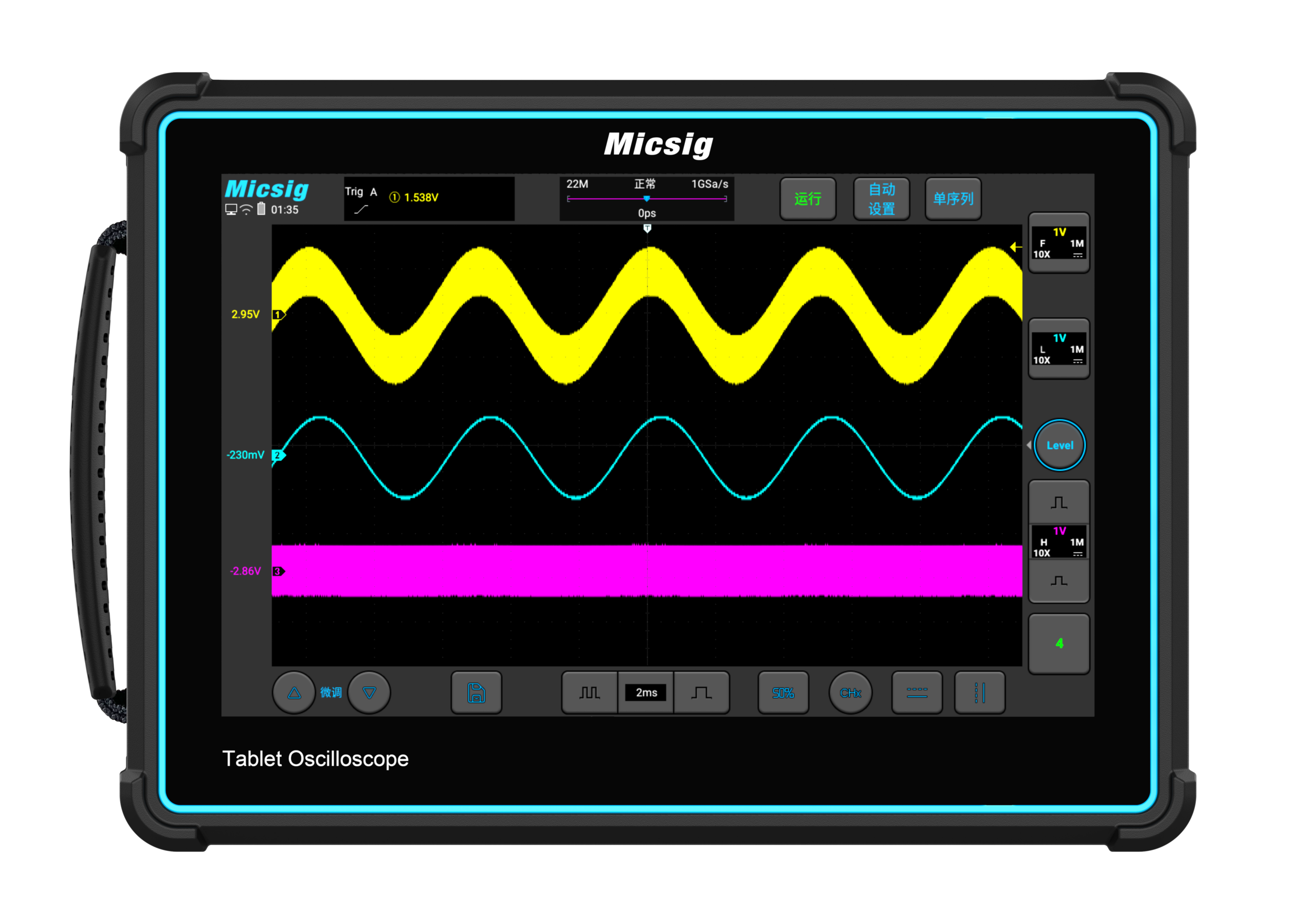

TO-sarjan ominaisuuksia:

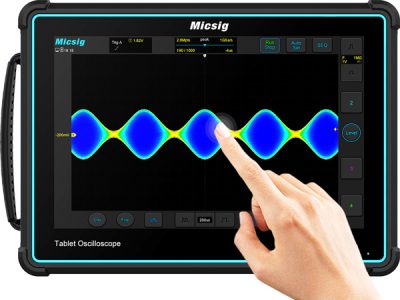

Täyskosketustoiminto

TO-sarjan oskilloskooppi tarjoaa täyskosketusnäytön. Päivitetyn käyttöliittymän ansiosta sitä on paljon tehokkaampaa käyttää kuin perinteisiä pöytäoskilloskooppeja.

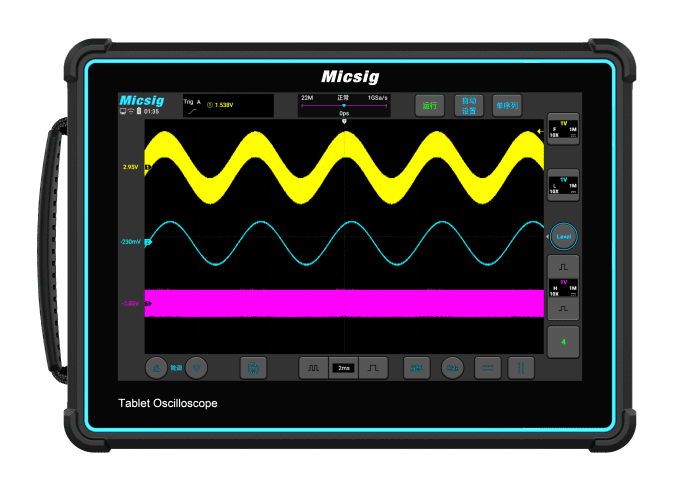

10,1 tuuman TFT-LCD-näyttö

Erittäin korkea 1280 x 800 resoluutio ja saumaton kapasitiivinen näyttö tarjoavat vertaansa vailla olevan kosketuskokemuksen. Kompakti muotoilu.

Täydellinen liitettävyys

Varustettu Wi-Fi-, USB 3.0/2.0 Host-, USB Type-C-, maadoitus-, HDMI- ja Trigger Out -liitännöillä.

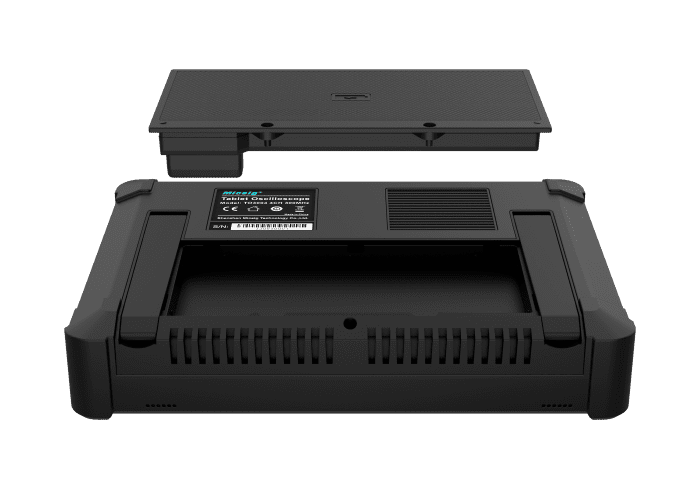

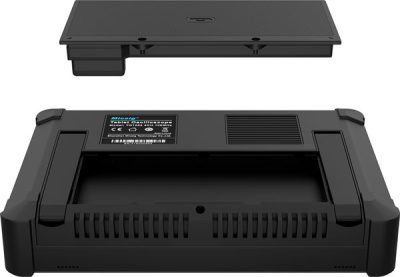

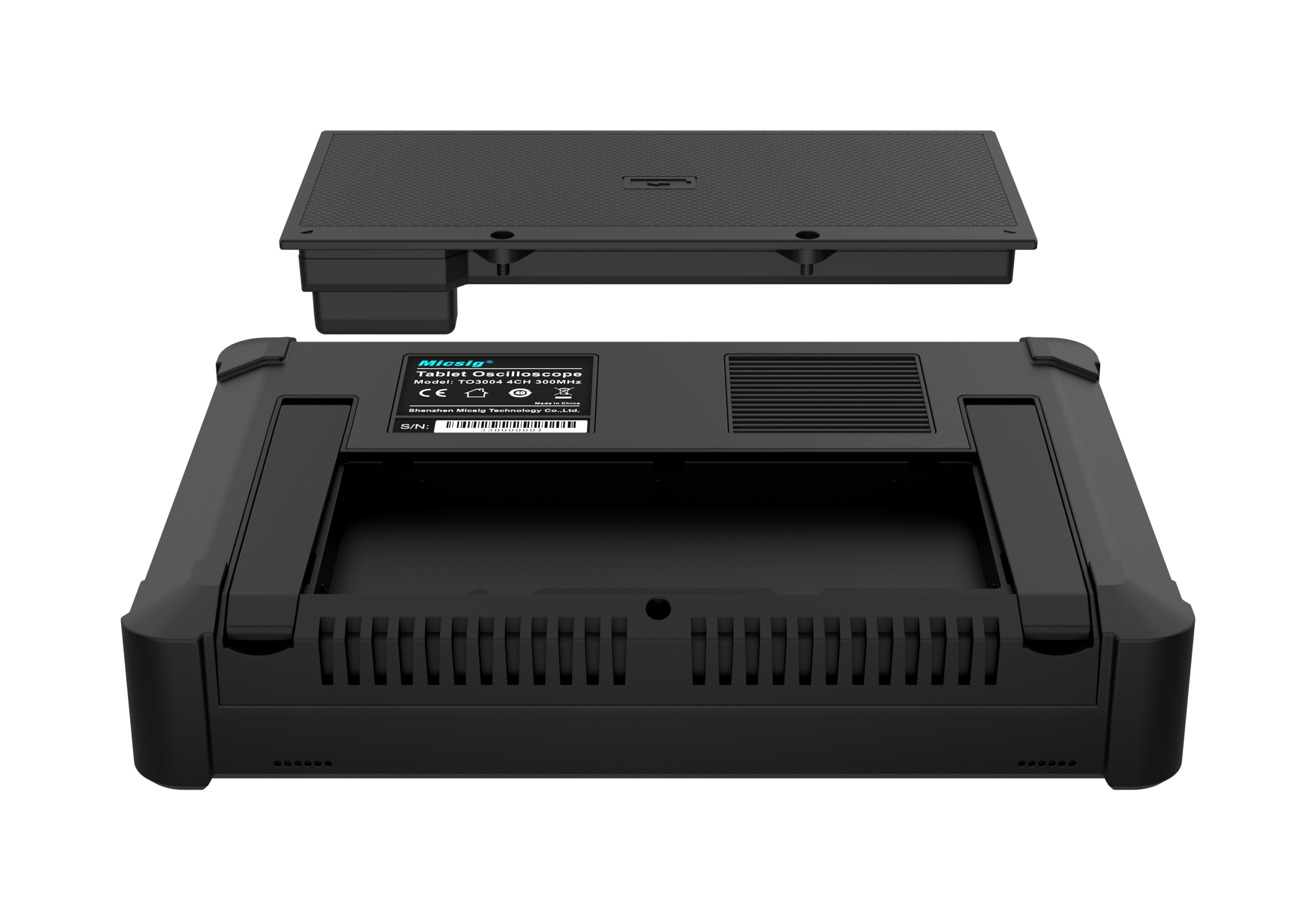

Kentällä ja pöytätasolla työskentely

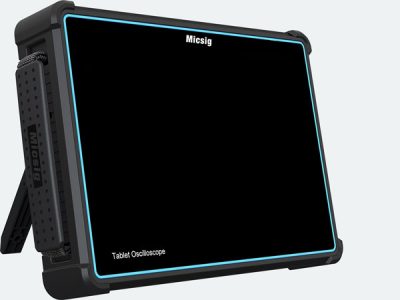

Sisäänrakennettu 7500 mAh:n Li-ion -akku tukee 4/5 tunnin pituista kenttätyötä. Virransammutuslukko takaa turvallisen kuljetuksen ja säilyttämisen. Taustateline varmista, että laite pysyy myös tukevasti pöydällä.

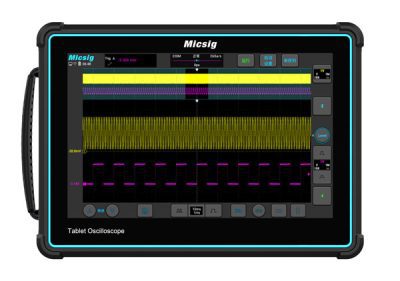

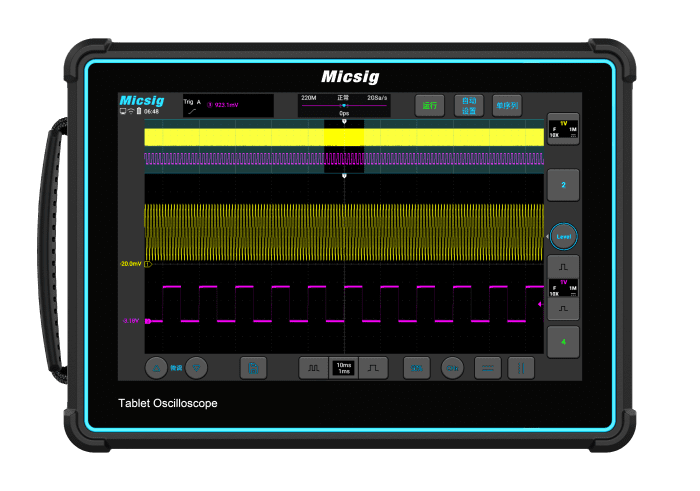

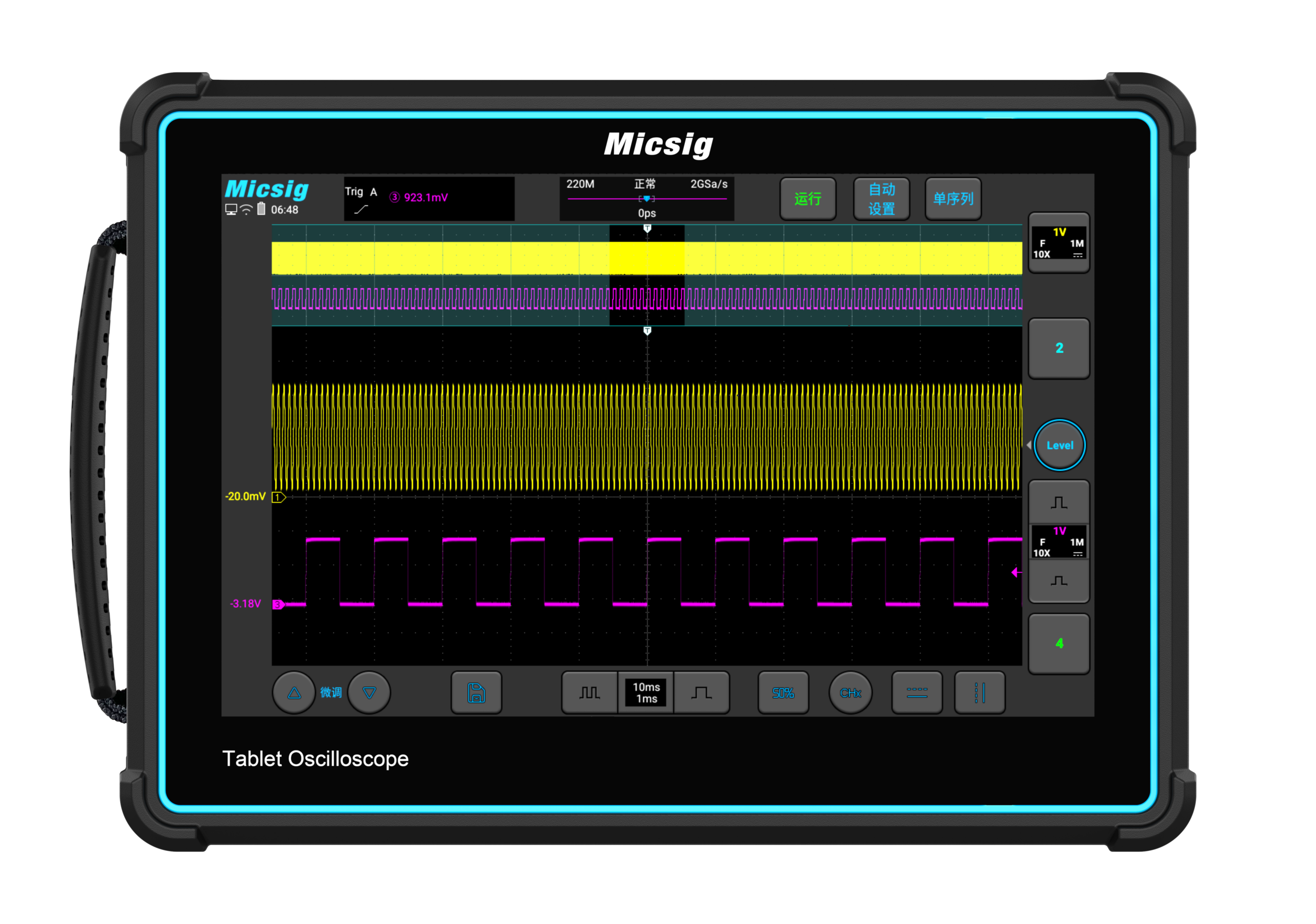

220 Mpts:n muistisyvyys

Käyttämällä laitteistopohjaista Zoom-tekniikkaa ja enintään 220 Mpts:n muistisyvyyttä käyttäjät voivat siepata signaaleja pidemmällä aikavälillä käyttäen korkeampaa resoluutiota ja nähdä enemmän yksityiskohtia.

Aaltomuodon sieppausnopeus max 300 000 wfms/s

TO-sarja voi helposti siepata epätavallisia tai pienen todennäköisyyden tapahtumia.

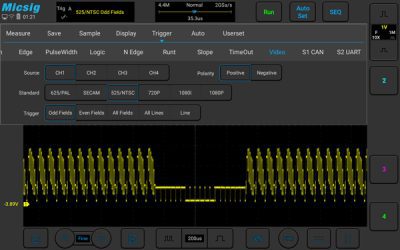

Tehokkaat liipaisutoiminnot

Edge, Pulse, Runt, Logic, N-edge, Video, Timeout, Slope jne.

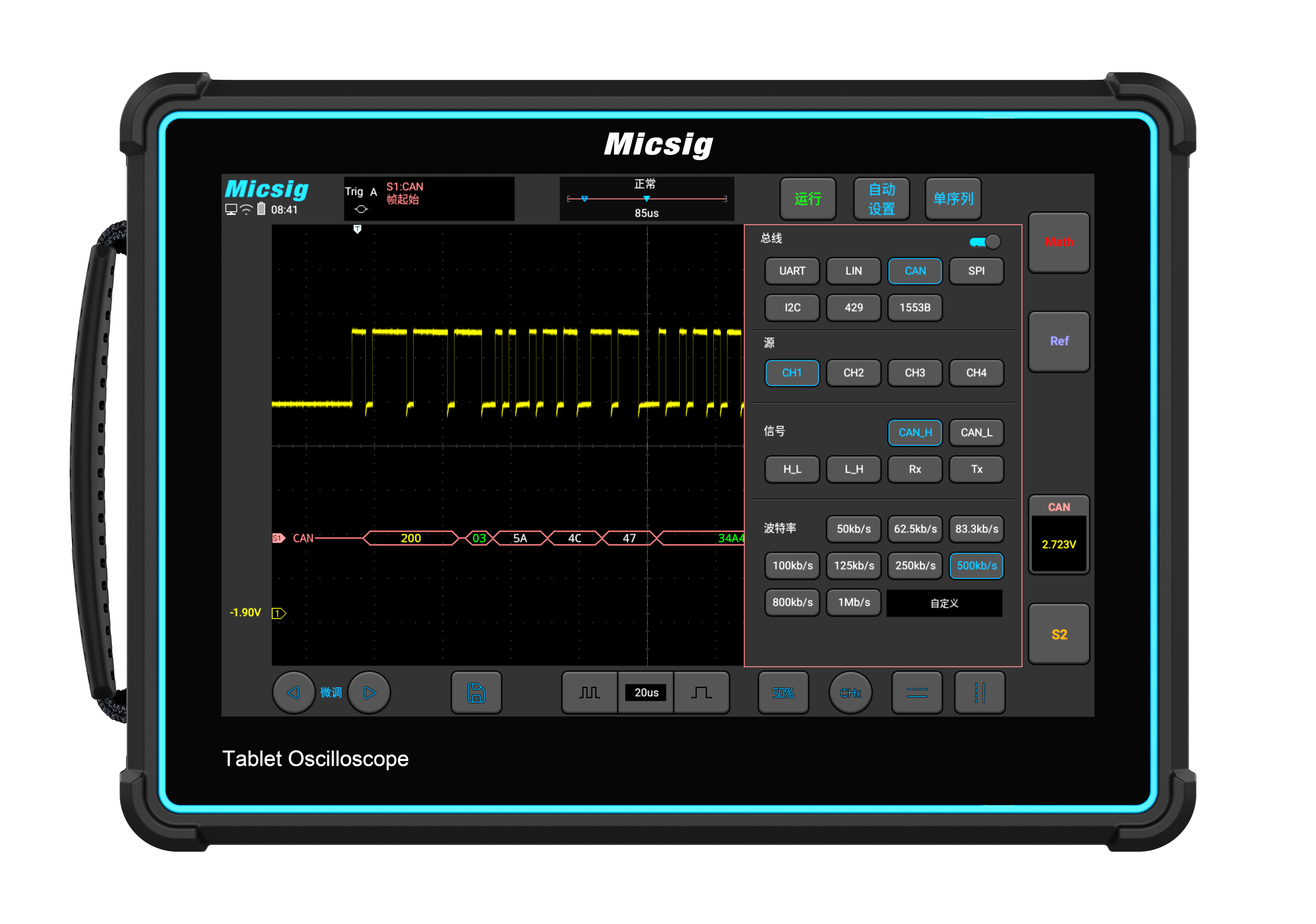

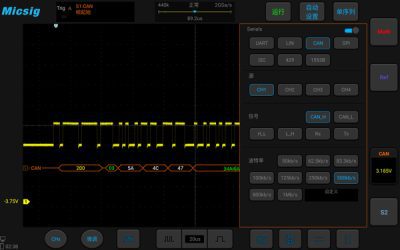

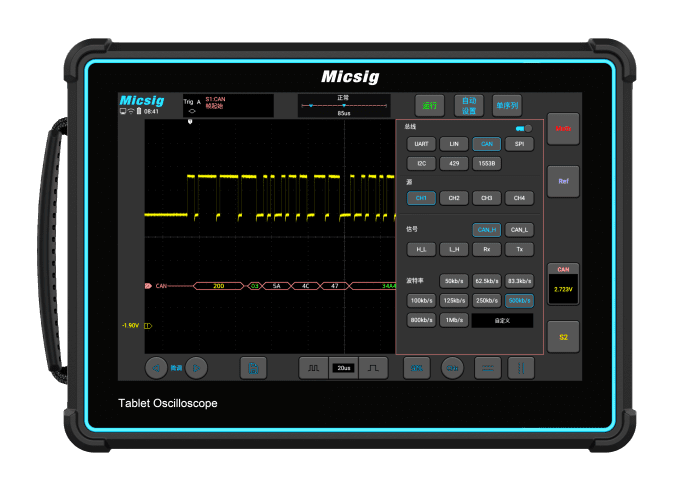

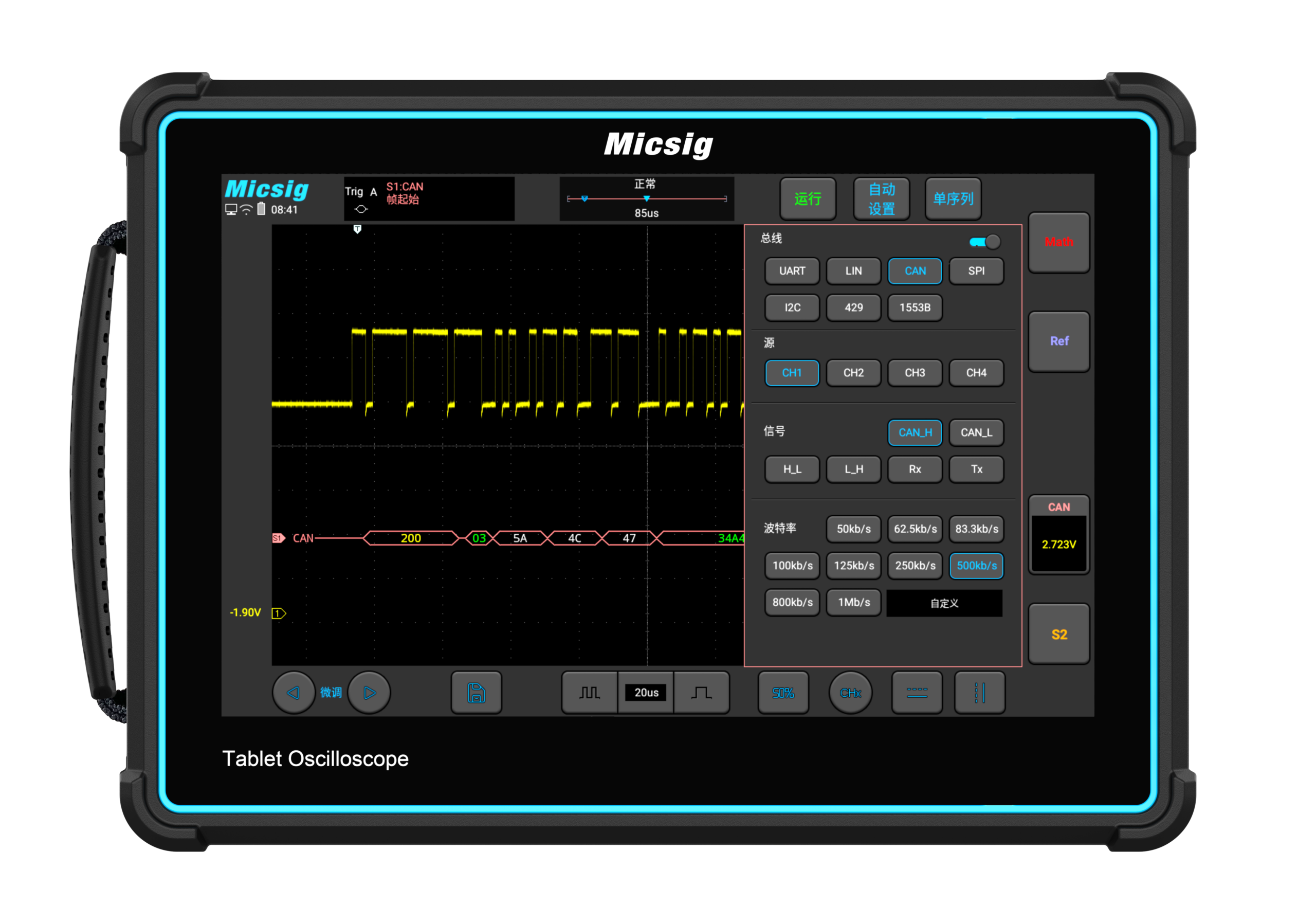

Sarjaväylän dekoodaustoiminto (vakio)

Vakiona UART, CAN, LIN, SPI, I2C, pystyy myös tulostamaan dekoodatut tiedot tekstitilassa tai CSV-muodossa.

31 automaattista mittausta

Voidaan näyttää ja tyhjentää näytössä yhdellä painalluksella.

Digitaalinen suodatin

Sulje pois merkityksettömät taajuuskomponentit häiriöiden poistamiseksi.

Segmentoitu tallennus

Jopa 10 000 aaltomuototapahtumaa voidaan siepata tehokkaaseen analysointiin. Tämä auttaa käyttäjiä sieppaamaan satunnaisia signaaleja ja tallentamaan tarvittavat tiedot optimaalisesti.

Värilämpötilatoiminto

Punaiset värit edustavat tapahtumia, joita esiintyy useammin, kun taas sinistä käytetään merkitsemään harvemmin esiintyviä pisteitä, mikä auttaa käyttäjää sieppaamaan satunnaisia aaltomuotoja.

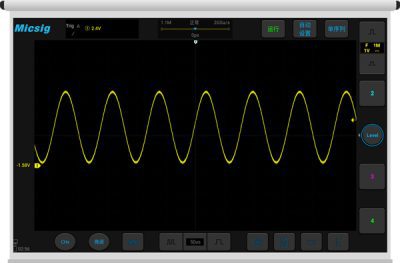

Tukee HDMI-toimintoa

Hyödyllinen esityksiin suuremmalla näytöllä.

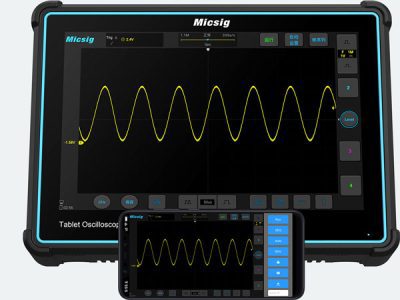

Tukee mobiilisovellusta (Android, iOS) ja PC-etäohjausta.

Tukee Wi-Fi-verkon päivitystä ja FTP-tiedonsiirtoa.

Manuaalit & esitteet:

MicsigTOseries_Datasheet

MicsigTOseries_UserManual

Oheistuotteet:

Micsig TO-sarjalle suositeltavat oheistuotteet (jos tuotetta ei ole varastossamme, voit tilata sen myös jälkitoimituksena):

Kantolaukku/-salkku:

Skooppi saatavilla myös kantolaukun (TO2002 Kit-HB) tai -salkun (TO2002 Kit-Case) kanssa. Valitse ylävalikosta haluamasi vaihtoehto.

Laukku/salkku erillisinä:

• Micsig handbag MS-HB> musta nylonkangaslaukku, sopii kaikkiin Micsigin oskilloskooppeihin
• Micsig suitcase MS-SC-1 > kova polypropeenisalkku, jossa EVA-vaahtomuovia

Virtamittapäät:

• High Frequency AC/DC Current Probe > Bandwidth: 50 / 100MHz, Range: 6A/30A, Accuracy: ±1%, BNC interface   Catalog_HF_AC/DCCurrentProbe
• Rogowski Coil AC Current Probe RCP500 > Bandwidth: 15-300KHz, Range: 200mApk-500Apk, Accuracy: 1%, BNC interface   UserGuide_Rogowski_AC_CurrentProbe_RCP500
• AC Current Probe ACP1000 > Bandwidth: 10Hz-100KHz, Range: 0.1Apk-1000Apk, BNC interface AC_CurrentProbe_ACP1000
• Low Frequency AC/DC Current Probe CP2100B > Bandwidth: DC~2.5MHz, Range: 10A/100A, BNC interface
• Low Frequency AC/DC Current Probe CP2100A > Bandwidth: DC~800KHz, Range: 10A/100A, BNC interface Brochure_LF_AC/DCCurrentProbe_CP2100series

Jännitemittapäät:

• SigOFIT optical-fiber isolated probe > Bandwidth: 100MHz – 1GHz, common mode voltage: 60kVpk, CMRR: DC -160dB    Datasheet_SigOFIT    Brochure_SigOFIT
• High Voltage Differential Probe DP750-100 (EOL) > Bandwidth: 100MHz, Max. input differential voltage(DC+AC PK): 75V(50X), 750V(500X), Accuracy: ±2%, BNC interface Catalog_HighVoltageDifferentialProbe_DP750_100
• High Voltage Differential Probe DP series (EOL) > Bandwidth: 100MHz, 700V – 5600Vpk, Accuracy: ±2%, BNC interface
• High Voltage Differential Probe MDP series > Bandwidth: 100MHz, 700V -3000Vpk Accuracy: ±2%, BNC interface   Brochure_HighVoltageDifferentialProbe_MDP/DPseries
