Micsig STO1104E Plus Oskilloskooppi

STO1104E Plus Ominaisuudet:

• Muistisyvyys: 70Mpts
• Aaltomuodon sieppausnopeus: 130 000 wfm/s

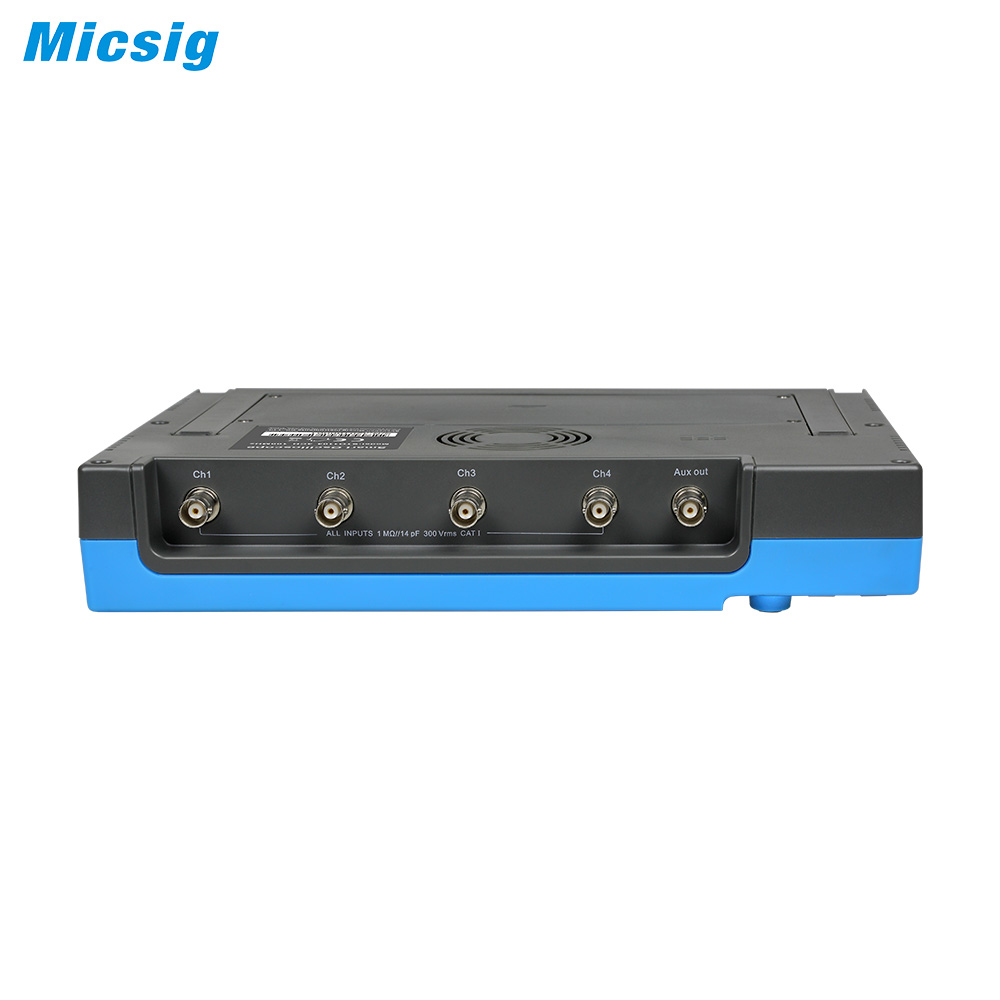

• Analogisia kanavia: 4
• Kaistanleveys: 100MHz
• Näytteistysnopeus: 1GSa/S
• 8 tuuman TFT LED -näyttö
• Kohina ≤ 1mV
• Sarjaväylädekoodaus :CAN, LIN, SPI, I2C, UART

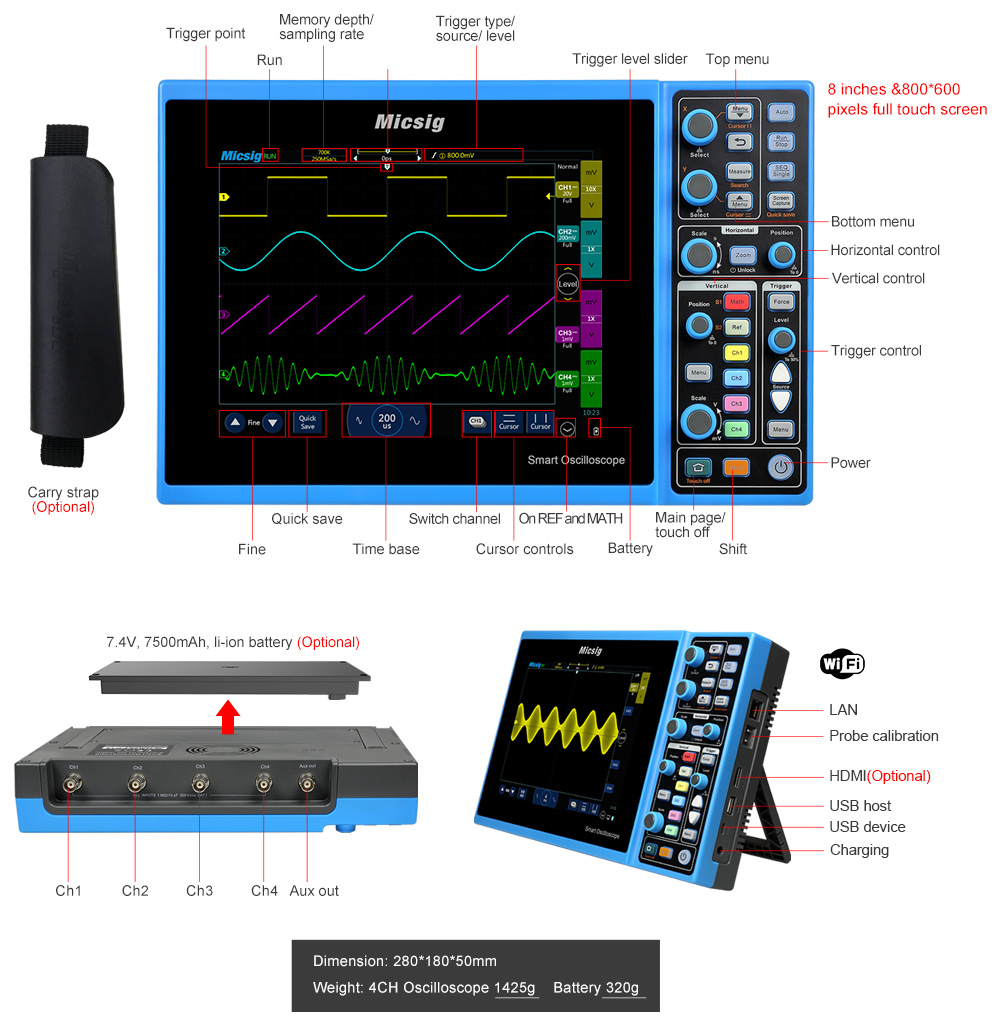

• Liitännät: Wi-Fi, LAN, HDMI, USB-isäntä, USB-laite, tasavirta

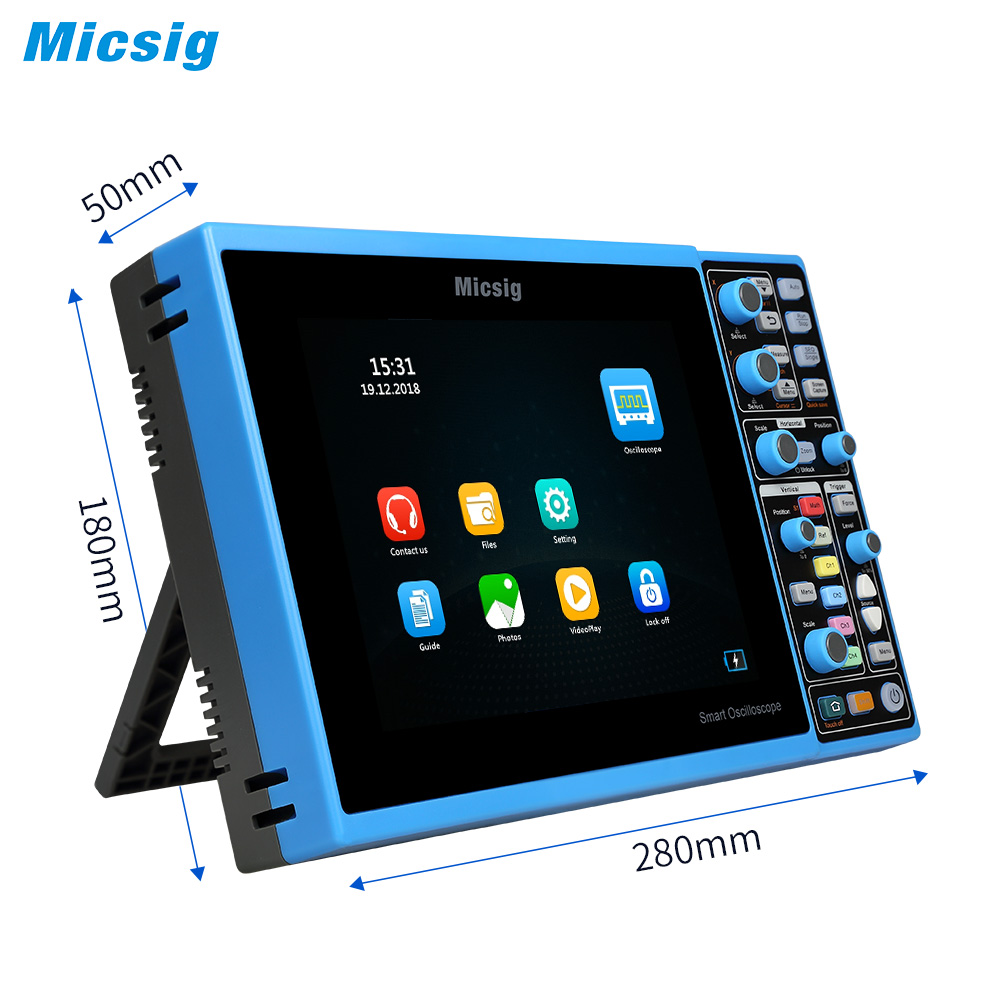

• Mitat: 280 x 180 x 50 mm
• Paino: 1425 grammaa

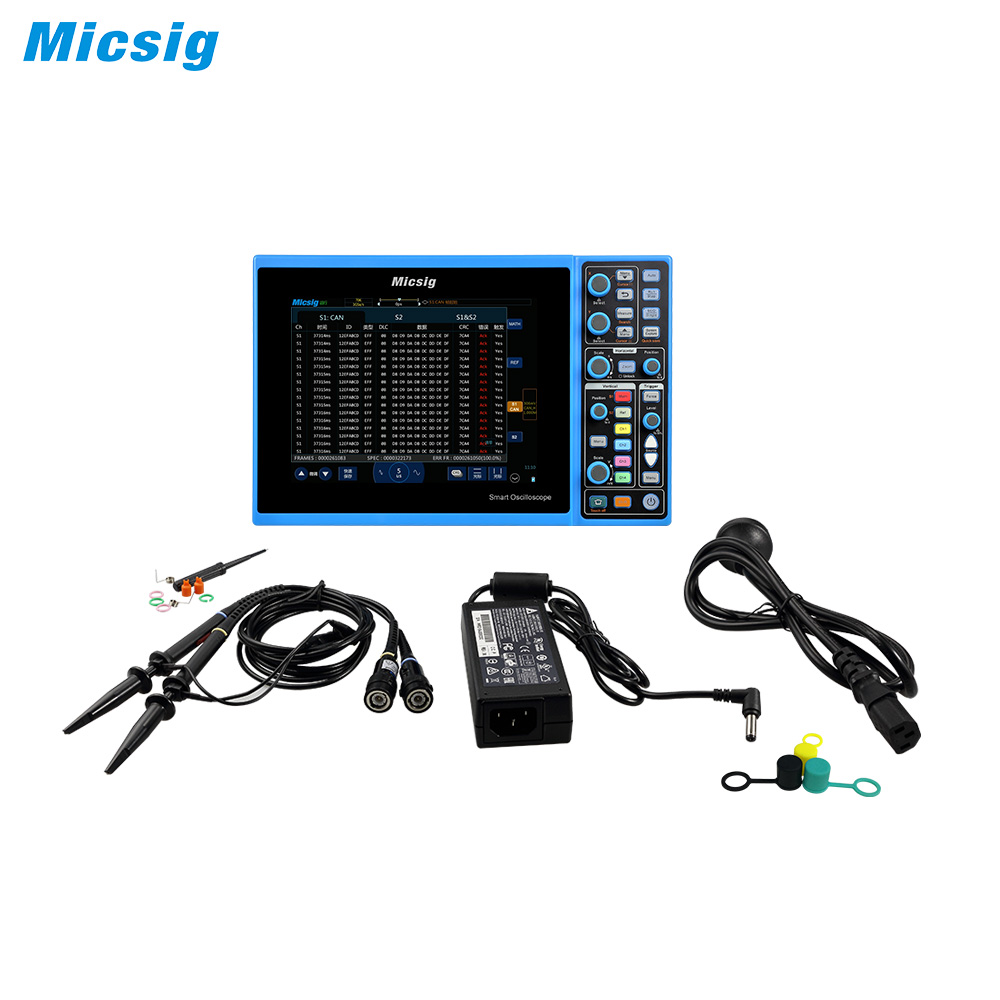

STO1104E Plus sisältää:

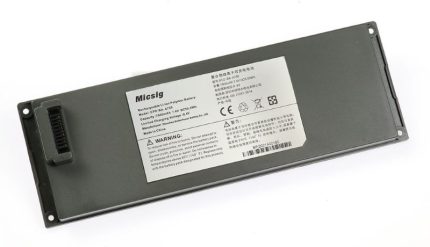

• akku
• kantohihna
• näytönsuoja
• Mittapäät 4 kpl
• Virtamuuntaja
• Virtapiuha
• Värilliset BNC-suojahatut
• kalibrointitodistus

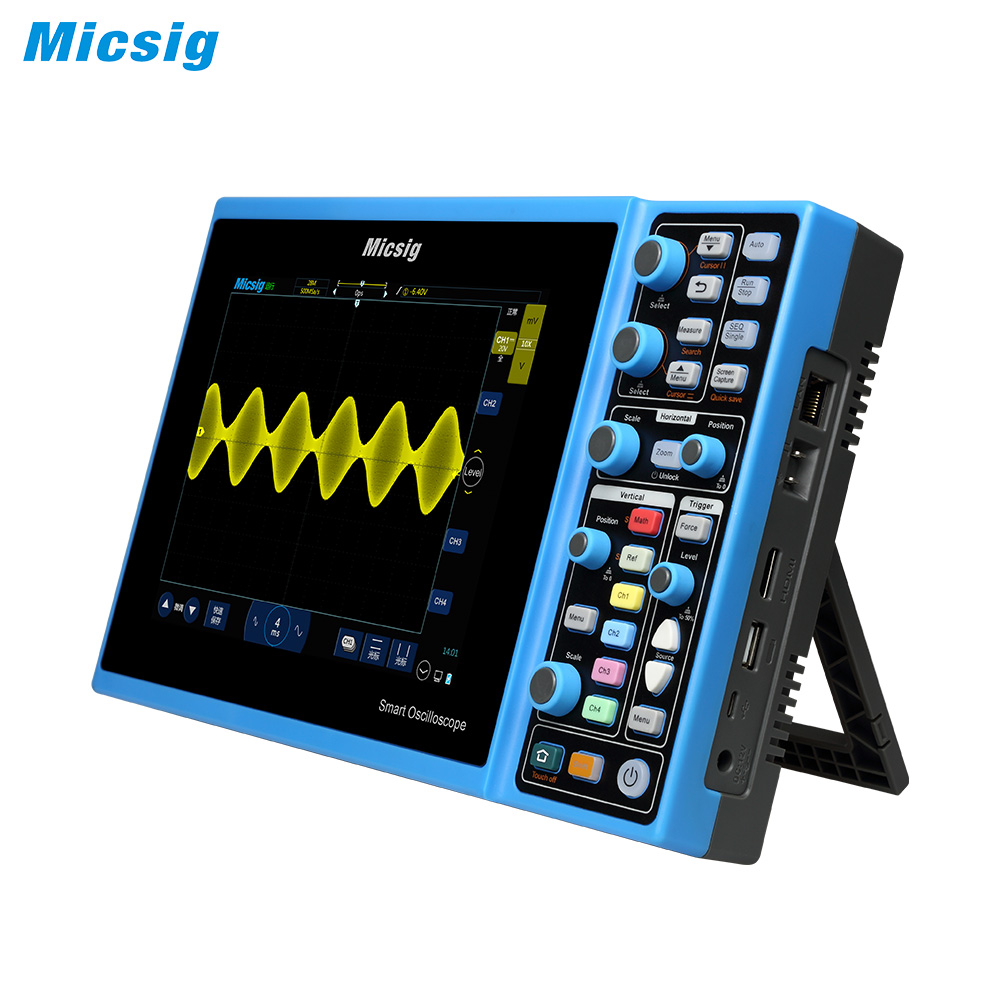

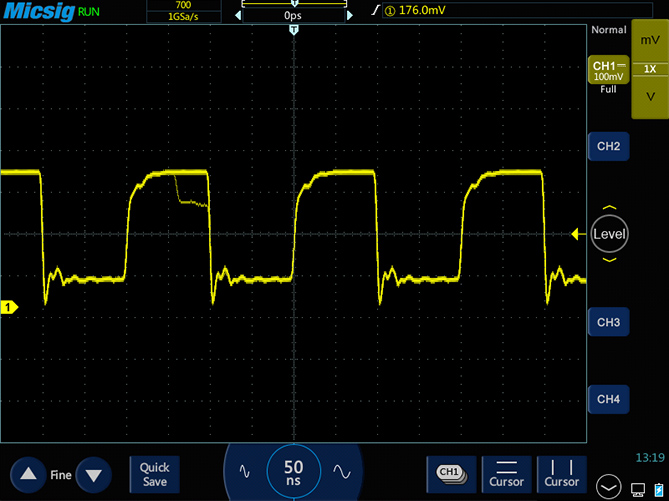

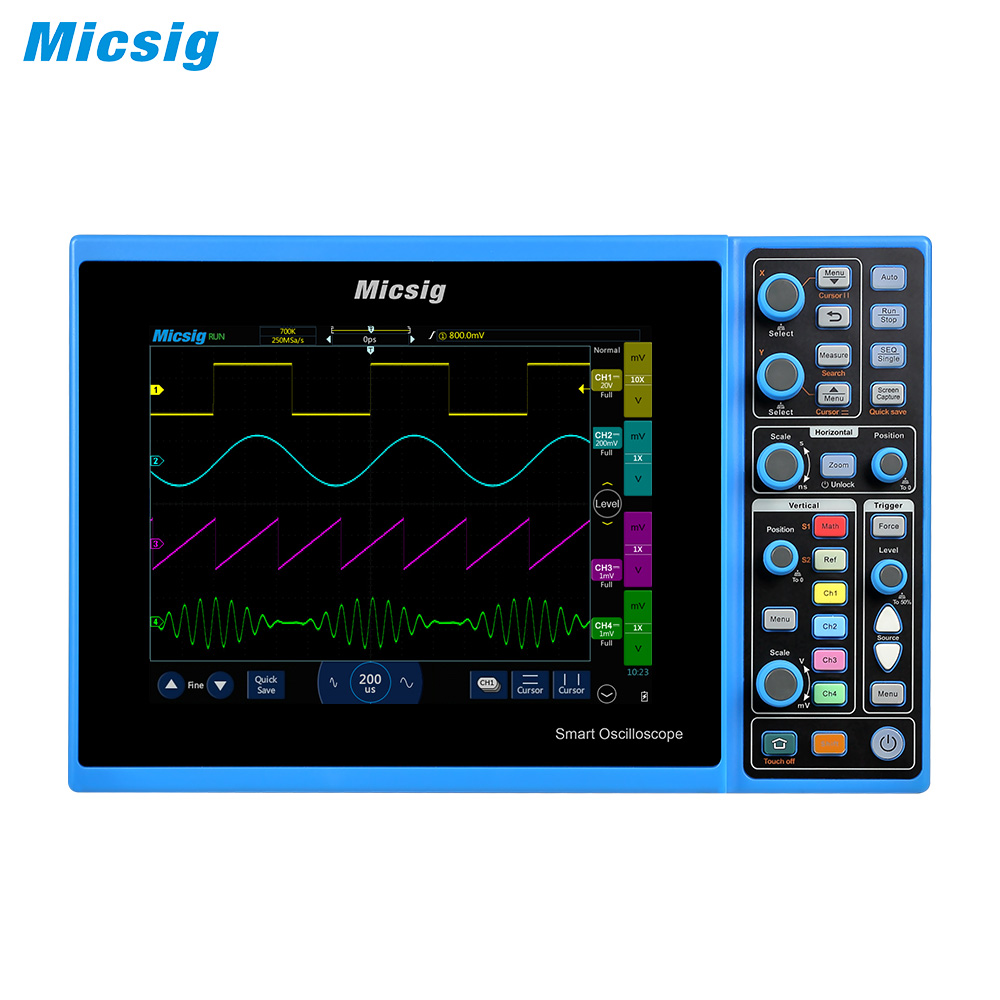

Micsig STO1104E Plus -oskilloskooppi on täyskosketusnäytön omaava digitaalinen oskilloskooppi, jossa on 4 analogista kanavaa. Se kuuluu Micsig tBook -sarjaan. Oskilloskooppi sieppaa reaaliaikaisia signaaleja, ja toistuvien signaalien ”jälkihehkun” avulla voidaan nähdä yksityiskohdat. Korkean aaltomuodon sieppausnopeuden ansiosta voidaan helposti siepata useampia signaalin aaltomuotoja, ja alhainen kohina varmistaa näiden aaltomuotojen erittäin tarkan esityksen.

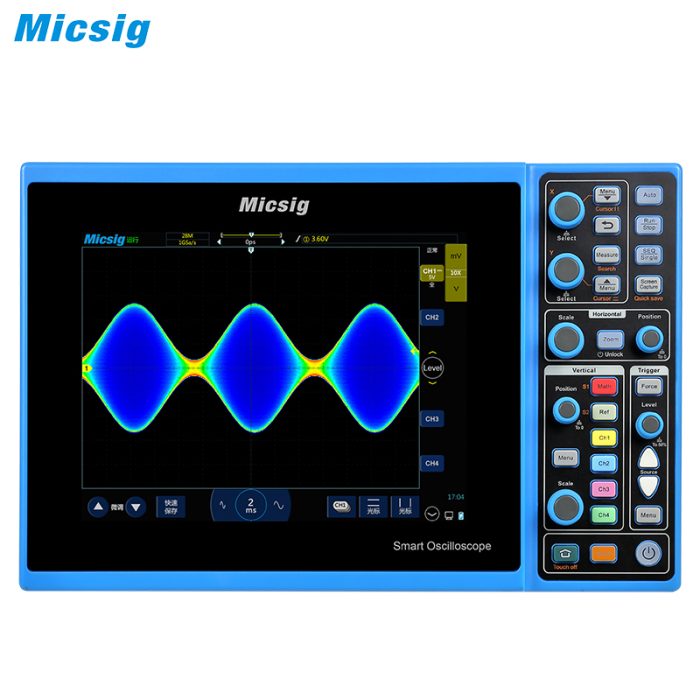

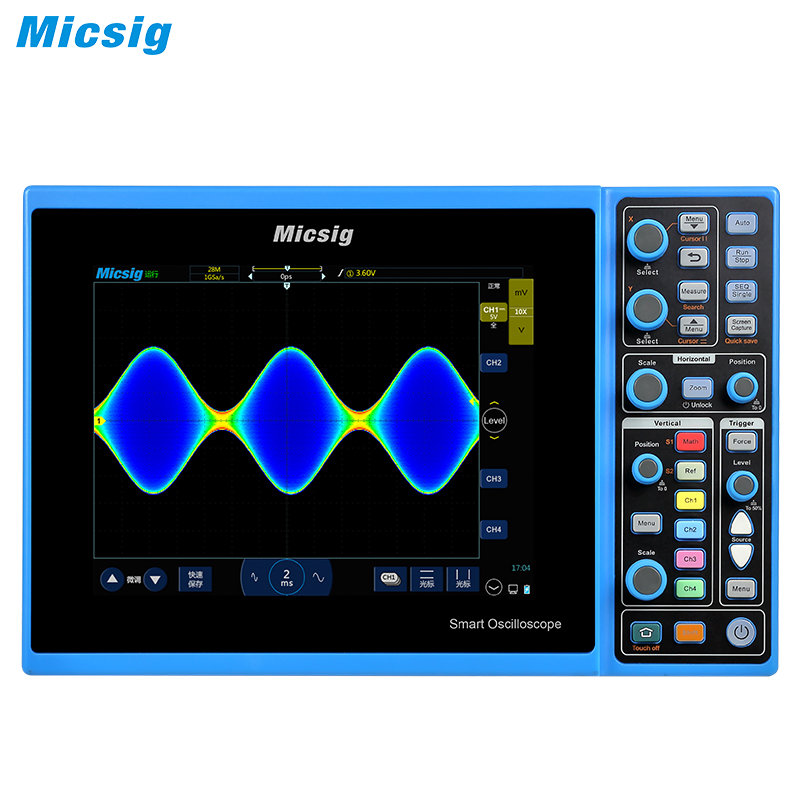

Oskilloskoopissa on erityisen suuri TFT-värinäyttö. Tämä näyttö on erittäin selkeä ja helppolukuinen. Signaalikäyrät, FFT-näyttö ja muut toiminnot voidaan näyttää samanaikaisesti. Näytössä on myös toiminto, jolla signaalin todennäköisyys voidaan näyttää. Tämä toiminto varmistaa, että signaalin kirkkaus kasvaa paikoissa, joissa tätä signaalia esiintyy useammin, ja heikentyy paikoissa, joissa sitä esiintyy harvemmin.

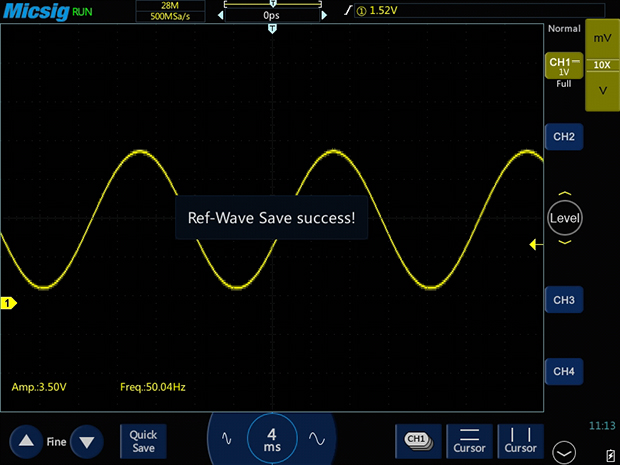

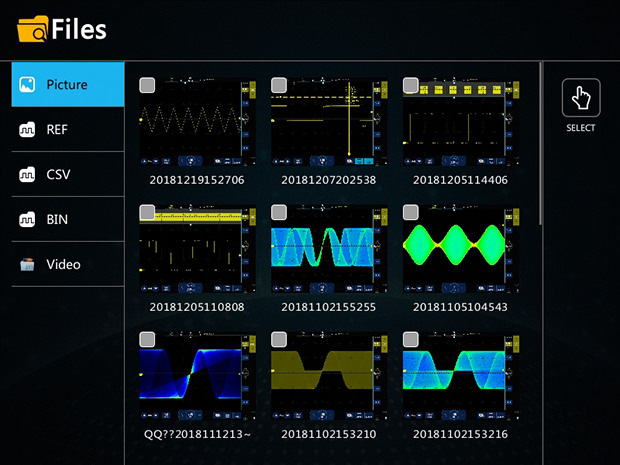

Signaalit voidaan tallentaa sisäiseen 8 Gt:n muistiin. Voit katsoa taaksepäin ja zoomata nähdäksesi signaalit yksityiskohtaisesti.
Oskilloskooppia voidaan käyttää kosketusnäytön ja eri painikkeiden avulla. Oskilloskooppia voidaan käyttää myös hiirellä. Tämä voi olla joko langaton hiiri tai langallinen hiiri. STO1000E-sarjassa on myös APP-kaukosäädin, jolla oskilloskooppia voidaan ohjata etänä.

Micsig STO1104E Plus -oskilloskoopissa on myös 31 automaattista, sisäänrakennettua mittausohjelmaa ja monia erilaisia käyttöliittymiä. Ohjelmisto toimii tehokkaalla Android-järjestelmällä ja toimii olennaisesti samalla tavalla kuin tabletti. Voit esimerkiksi muodostaa yhteyden Internetiin WiFin kautta lähettääksesi tietoja tai ottaaksesi valokuvia ja videoita. Skoopissa on myös HDMI-liitäntä, jotta skooppi voidaan liittää esimerkiksi videotykkiin live-esittelyä varten.

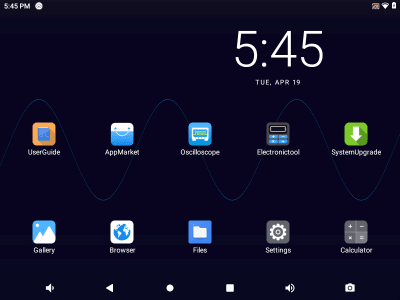

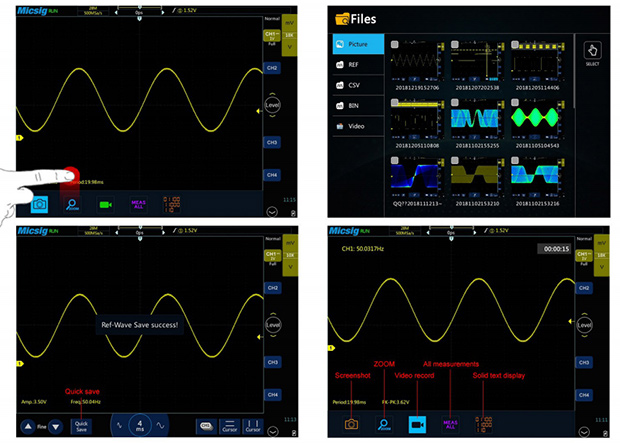

Android-järjestelmä 8 Gt:lla

Micsig-oskilloskoopit tarjoavat maailman ensimmäisen Android-pohjaisen oskilloskooppikäyttöjärjestelmän, ja niissä on 8 Gt tallennustilaa.

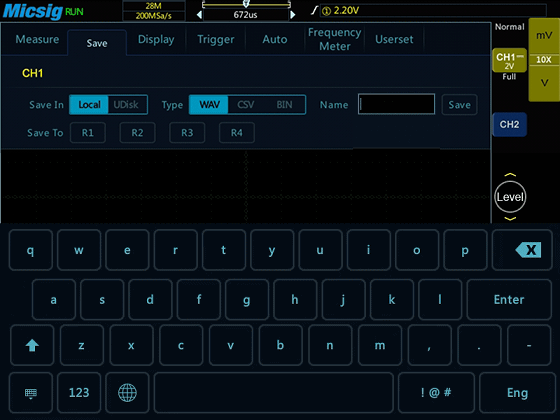

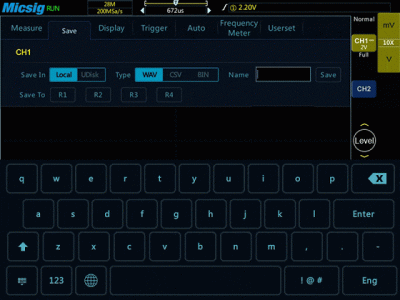

Kosketusnäytöllinen näppäimistö

Ohjelmistonäppäimistö tavanomaiseen nopeaan syöttöön älylaitteilla.

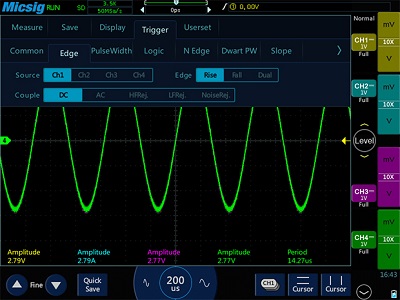

Tehokkaat liipaisutoiminnot

Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge and Video.

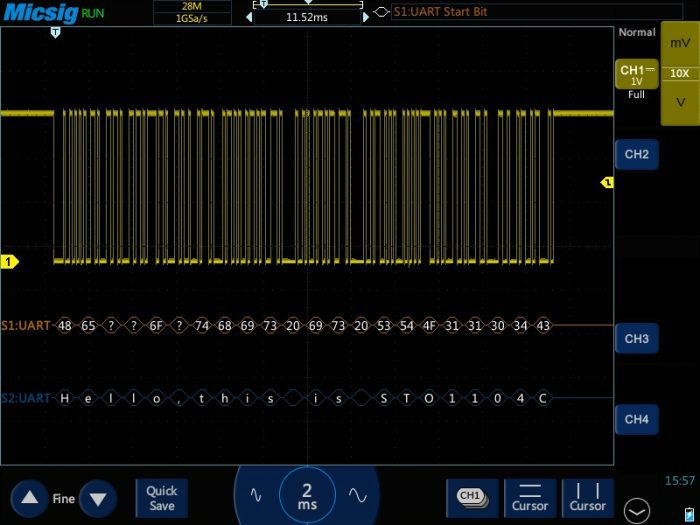

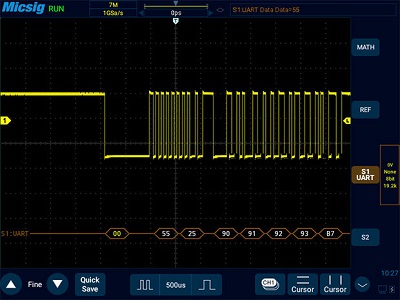

Sarjaväylän dekoodaus

Tukee sarjaliipaisua ja dekoodausta (I2C, SPI, RS232/UART, CAN, LIN).

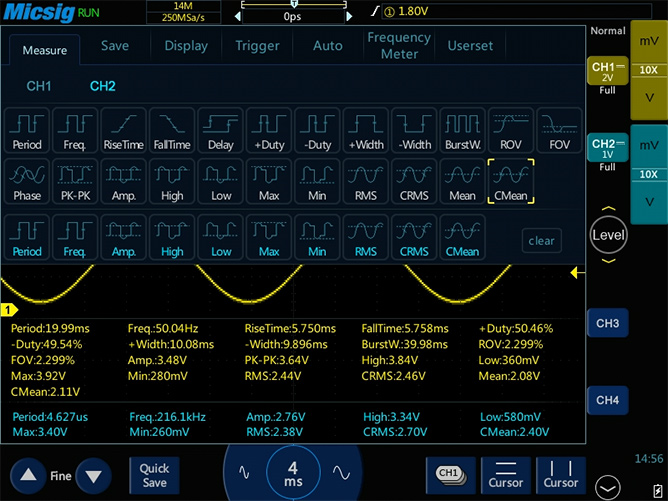

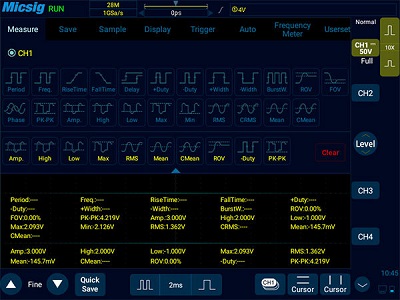

Automaattiset mittaukset

31 automaattista mittausta mitä erilaisimpiin mittausvaatimuksiin.

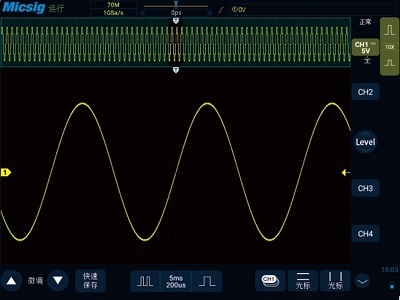

70 Mpts muistisyvyys

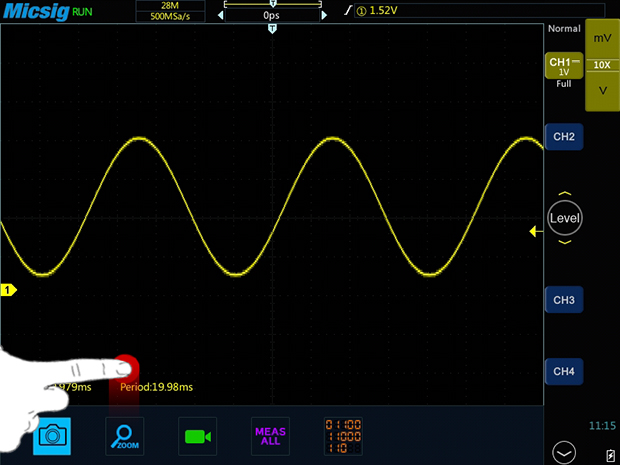

Mahdollistaa otetun signaalin alueen zoomauksen kosketusnäytön avulla.

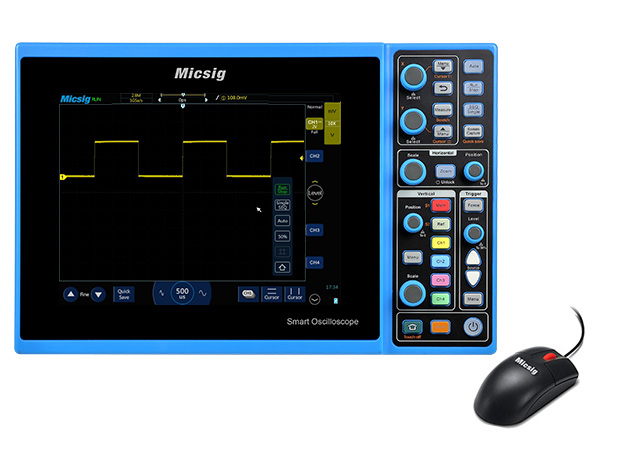

Hiirikäyttöinen

Micsigin oskilloskooppeja voidaan ohjata helposti myös tavallisella USB-hiirellä.

Automaattinen skaalaus

Säätää offsetin automaattisesti reaaliajassa signaalin suuruuden ja taajuuden mukaan.

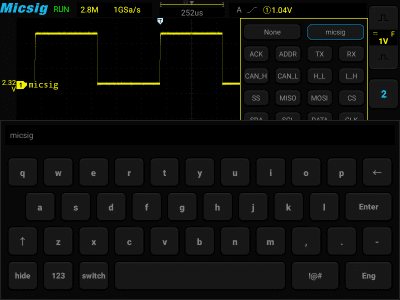

Kanavan tunniste

Mittattaessa useilla kanavilla käyttäjät voivat käyttää erilaisia tunnisteita eri lähteille helpottamaan analysointia ja lukemista.

Laskentatyökalut

Sähköisiin laskelmiin on saatavilla erilaisia työkaluja sovellusten muodossa.

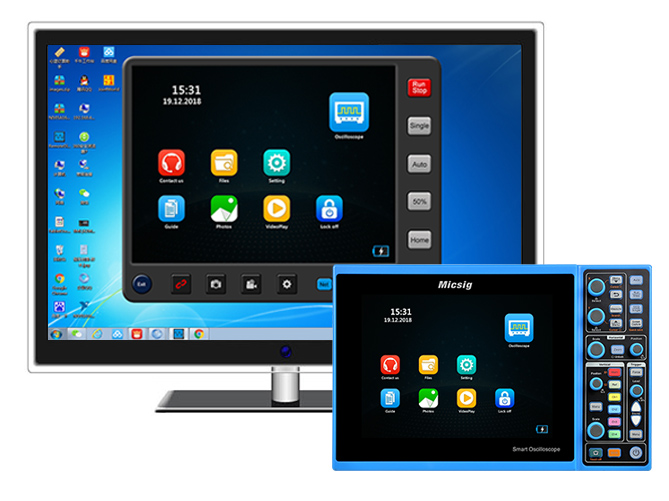

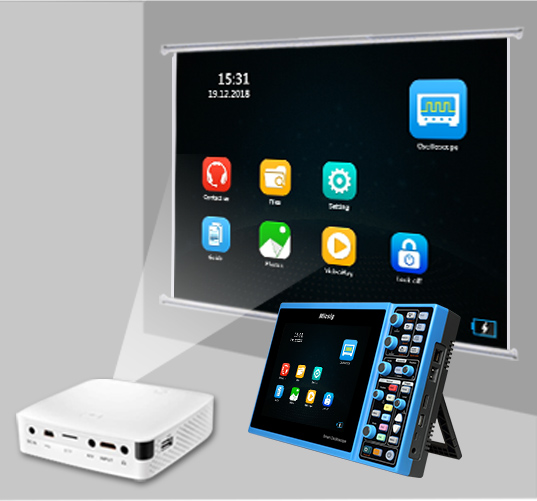

Näytönjakamistoiminto

Oskilloskoopin näytön sisältö voidaan helposti suoratoistaa ulkoiselle monitorille sisäänrakennetun HDMI-liitännän kautta.

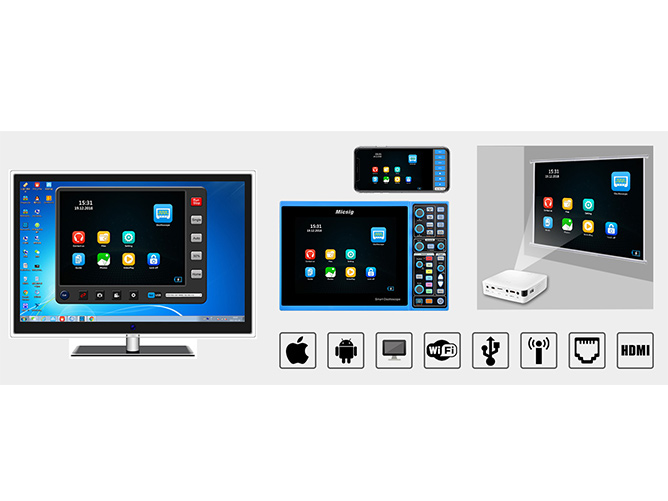

Kauko-ohjaus

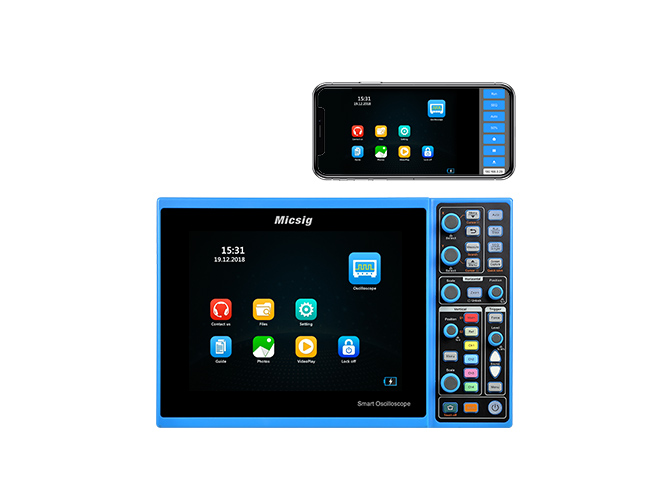

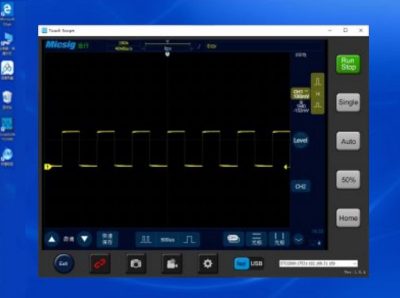

Micsig-oskilloskoopissa on PC-ohjelmisto ja matkapuhelinsovellus (Android/IOS) kauko-ohjaukseen WIFI:n ja USB:n kautta.

Oheistuotteet:

• Sarjaväylädekoodaus:
  • 1553B.429  : MIL-STD-1553 B ja ARINC 429

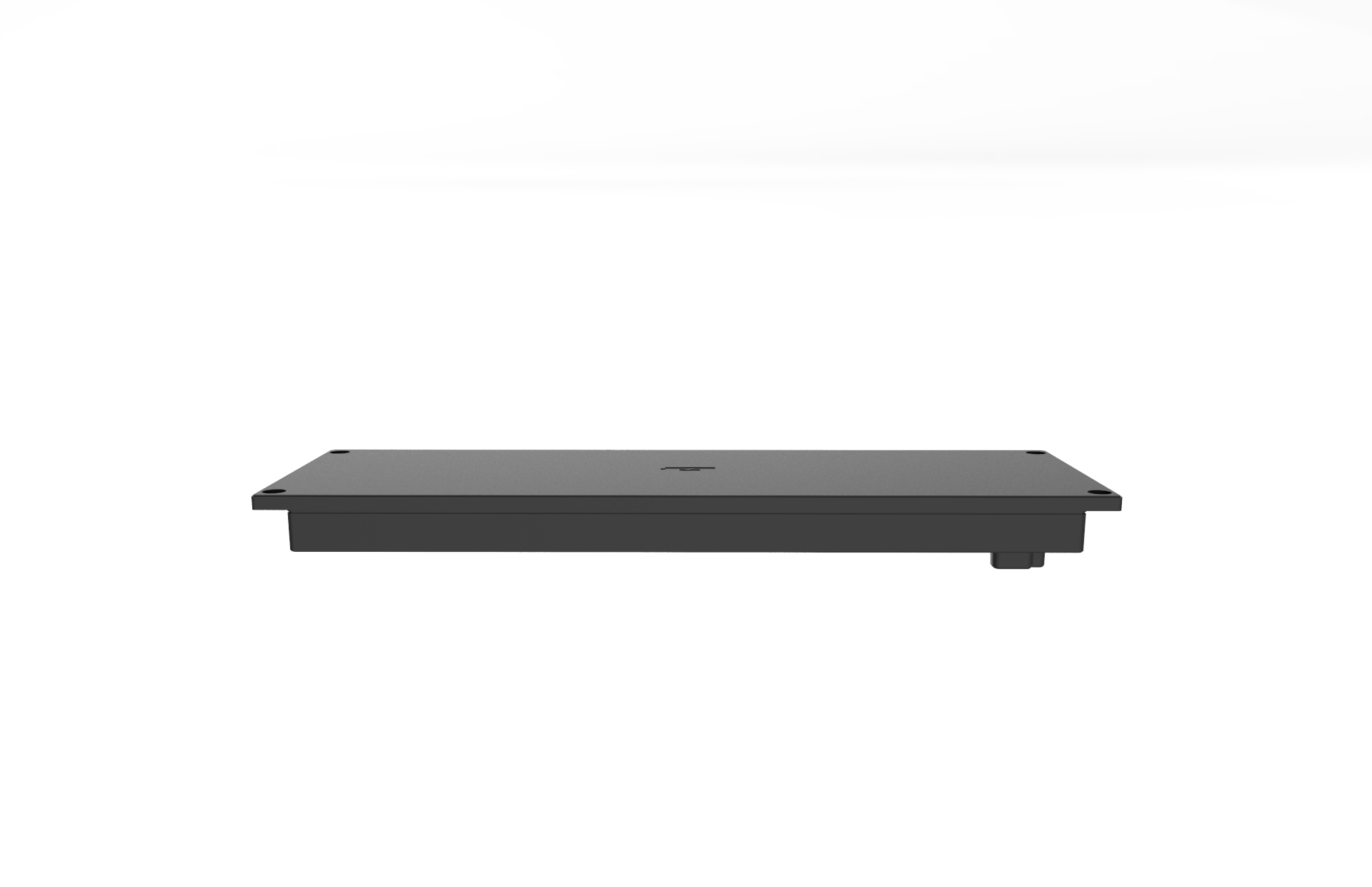

• Lisäakku MS-STO-battery
• Micsig Kantolaukku MS-HB
• Differentiaalimittapää DP10013
