Micsig MOIP-MHO68-500-Bundle -tuotepaketti 500 MHz

19999,00€ (25098,75€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Pakettitarjous!

SKU MOIP-MHO68-500-Bundle Categories Korkean resoluution oskilloskoopit 12-bittiset, MHO6-sarja, Micsig-oskilloskoopit, Micsig-tarjoukset, Oskilloskoopit, Tarjoukset, Uutuustuotteet Tags MHO6, Micsig-tarjoukset, Micsig-uutuudet, MOIP, MOIP-MHO68-Bundle, SigOFit

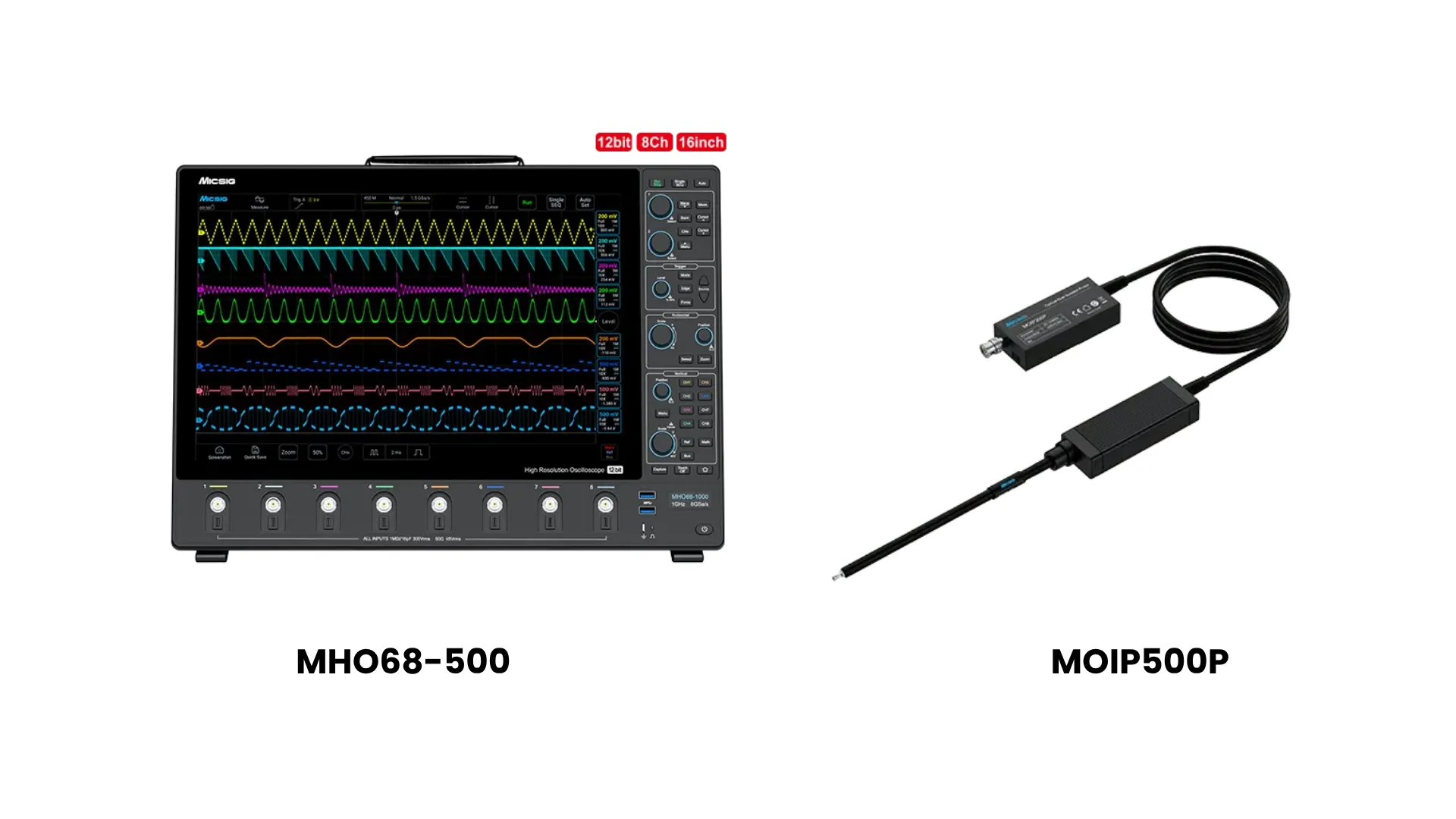

Micsig MOIP-MHO68-500-Bundle -tuotepaketti 500MHz

Tuotepakettiin kuuluu:

valokuitueristetty MOIP500P-mittapää (500MHz):
- Kaistanleveys: 500 MHz
- Nousuaika: ≤800ps
- Tarkkuus: < 1%
- Yhteismuotoinen vaimennussuhde CMRR: 114dB (500MHz)
MHO68-500-oskilloskooppi (500MHz):
- Kaistanleveys: 500 MHz
- Nousuaika: ≤ 0.7 ns
- 8 analogista kanavaa
- Kohina: < 80 µVrms

Tutustu tuotteisiin lähemmin alla olevista linkeistä:

Hinnat: tuotteet erikseen ostettuina ja tuotepaketissa:

MHO68-500:

Normaalihinta erikseen ostettuna ilman alv. 11 599 e.

MOIP500P:

Normaalihinta erikseen ostettuna ilman alv. 8 999 €.

Yhteensä: 11 599 € + 8 999 € = 20 598 € (ilman alv.)

Alennus, kun ostaa tuotepaketin:

20 598 € (tuotteet erikseen ostettuina ilman alv.) – 19 999 € (tuotepaketti ilman alv.) = 599 €.

Esittely:

Puolisiltakytkennässä ylemmän puolen (high-side) kytkentäsolmu heilahtelee syöttöjännitteiden välillä jokaisen kytkentätapahtuman yhteydessä. Mittaaminen maapotentiaaliin sidotulla järjestelmällä voi johtaa vääristyneisiin tuloksiin, ja perinteisten differentiaalimittapäiden yhteismuotoisen häiriön vaimennuskyky (CMRR) heikkenee taajuuden kasvaessa.

MOIP-MHO68-500-Bundle -paketti ratkaisee tämän ongelman optisen eristyksen avulla. SigOFIT MOIP500P siirtää signaalin valokuitua pitkin laserilla virroitetulta mittapäältä. Sen CMRR on 114 dB 500 MHz:n taajuudella ja 85 kV:n (huippuarvo) yhteismuotoisella jännitealueella. Micsig MHO68-500 näyttää signaalin kahdeksalla kanavalla ja 12-bittisellä tarkkuudella, joten voit tarkastella erotettua mittauspistettä samanaikaisesti hila-, virta- ja ohjaussignaalien kanssa. Molempien laitteiden nimellistaajuus on 500 MHz.

Käyttökohteet:

SiC- ja GaN-puoli- ja kokosillat – high-side-porttijännite ja kytkentäsolmun jännite
Invertterit, UPS-laitteet ja hakkuriteholähteet – kehitys- ja validointimittaukset
Moottorikäytöt ja tehomuuntimet – vaihejännitteet ja ohjaussignaalit samanaikaisesti
Teholaitteiden arviointi – kytkentäkäyttäytyminen pienellä mittapään kuormituksella (< 3 pF)
Virtashuntti- ja pienen signaalin mittaukset – kelluvat shuntit sekä suora SMA-tulo
Suurjänniteturvallisuustestaus sekä EMI- ja ESD-vianetsintä – kelluvat mittaukset

Mittapää: SigOFIT MOIP500P (3. sukupolvi)

Koska mittapää saa käyttövoimansa laserista ja on yhteydessä vain valokuidun välityksellä, oskilloskooppiin ei muodostu galvaanista yhteyttä. Gen 3 mittaa ilman kalibrointia tai automaattista nollausta, joten käyttöönottoaika pysyy lyhyenä.

Kaistanleveys 500 MHz
Nousuaika ≤ 800 ps
Yhteismuotoinen vaimennussuhde (CMRR): 180 dB (tasavirta) ja 114 dB (500 MHz)
Yhteismuotoisen jännitteen alue: 85 kVpk (huippuarvo)
Differentiaalijännitteen alue: ±0,01 V – ±20 kV (vaihdettavilla kärjillä)
Kohina < 0,3 mVrms; tasavirtavahvistuksen tarkkuus 1 %; nollapisteen ryömintä < 0,1 %
Tulokapasitanssi < 3 pF
Suora SMA-mittaus pienille signaaleille integroidulla 2:1-vaimennuksella
Ei automaattista nollausta, ei lämpötilaryömintää, jatkuva lasertoiminta
Koaksiaaliliittimet MCX ja MMCX; 2 metrin valokuitu (muita pituuksia saatavilla)
Toimitetaan vaimennuskärjillä OP50 (±25 V) ja OP5000 (±2500 V)

Oskilloskooppi: Micsig MHO68-500

MHO68-500 yhdistää kahdeksan kanavaa ja 12-bittisen erottelukyvyn yhteen kompaktiin laitteeseen. Sen avulla voidaan tallentaa koko tehoaste yhdellä kertaa: erotettu kytkentäsolmu (switch node) mittapäällä sekä hilaohjaus, virrat ja ohjaussignaalit muilla kanavilla.

500 MHz:n kaistanleveys
Nousuaika ≤ 0.7 ns
8 analogista kanavaa, 12-bittinen pystysuuntainen erottelukyky
6 GSa/s:n reaaliaikainen näytteistysnopeus, 1800 Mpts:n muisti
Kohina < 80 µVrms
16 tuuman monikosketusnäyttö (1920 × 1200)
BNC- ja Mic-OPI™-mittapääliitännät
Sarjaväylädekoodaus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; lisävarusteina ARINC-429 ja MIL-STD-1553B
Wi-Fi, LAN, USB 3.0/2.0, USB Type-C, HDMI; etäohjaus PC-ohjelmistolla sekä iOS- ja Android-sovelluksilla

Miksi ne kannattaa hankkia yhdessä?

Tasapainotettu 500 MHz:n järjestelmä. Mittapäällä ja oskilloskoopilla on sama kaistanleveysluokitus, joten kumpikaan ei rajoita toista.
Puhtaat high-side -signaalit. 500 MHz:n taajuudella saavutettava 114 dB:n CMRR-arvo estää nopeasta kytkennästä johtuvan yhteismuotoisen häiriön pääsyn aaltomuotoon.
Millivolteista kilovoltteihin. SMA-tulo ja matalan alueen kärjet pienille signaaleille, OP5000 ±2500 V:n jännitteille sekä valinnaiset kärjet jopa ±20 kV:n jännitteille.
Vähemmän valmisteluja. Kalibrointivapaa mittapää sekä mukana toimitettavat kärjet ja liitinsarja.
Tilaa muullekin piirille. Seitsemän lisäkanavaa Micsig-differentiaalimittapäille, Rogowski-keloille tai virtamittapäille.
