New

Micsig MOIP-MHO68-350-Bundle -tuotepaketti 350 MHz

13999,00€ (17568,75€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Pakettitarjous!

SKU MOIP-MHO68-350-Bundle Categories Korkean resoluution oskilloskoopit 12-bittiset, MHO6-sarja, Micsig-oskilloskoopit, Micsig-tarjoukset, Oskilloskoopit, Tarjoukset, Uutuustuotteet Tags MHO6, Micsig-tarjoukset, Micsig-uutuudet, MOIP, MOIP-MHO68-Bundle, SigOFit

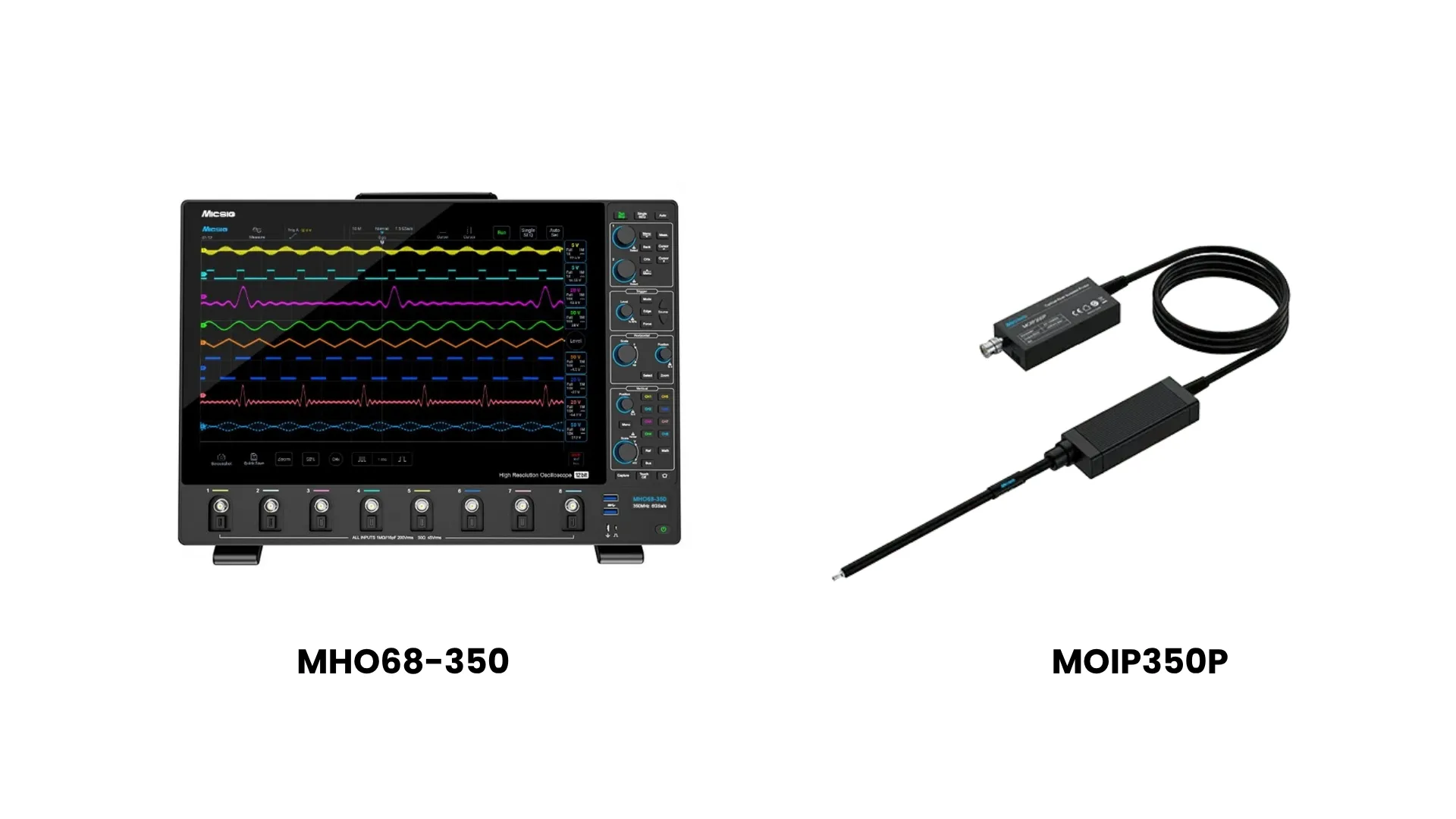

Micsig MOIP-MHO68-350-Bundle -tuotepaketti 350MHz

Tuotepakettiin kuuluu:

valokuitueristetty MOIP350P-mittapää (350MHz):
- Kaistanleveys 350 MHz
- Nousuaika ≤ 1 ns
- Tarkkuus < 1 %
- Yhteismuotoisen signaalin vaimennussuhde (CMRR) 118 dB (350 MHz)
MHO68-350-oskilloskooppi (350MHz):
- Kaistanleveys 350 MHz
- Nousuaika ≤ 1 ns
- 8 analogista kanavaa
- kohina < 80 µVrms

Tutustu tuotteisiin lähemmin alla olevista linkeistä:

Hinnat: tuotteet erikseen ostettuina ja tuotepaketissa:

MHO68-350:

Normaalihinta erikseen ostettuna ilman alv. 9 580 €.

MOIP350P:

Normaalihinta erikseen ostettuna ilman alv. 4 999 €.

Yhteensä: 9 580 € + 4 999 € = 14 579 € (ilman alv.)

Alennus, kun ostaa tuotepaketin:

14 579 € (laitteet erikseen ostettuina ilman alv.) – 13 999 € (tuotepaketin hinta ilman alv.) = 580 €.

Esittely:

Moottorikäytöt, invertterit ja hakkuriteholähteet sisältävät korkeita jännitteitä, vaihtelevia vertailupisteitä sekä useita samanaikaisesti mitattavia signaaleja. High-side -kytkimen tunnistaminen ja samanaikainen hilaohjaimen (gate drive), vaihevirran sekä ohjauslogiikan valvonta edellyttävät yleensä monimutkaista mittapäiden ja mittalaitteiden yhdistelmää.

MOIP-MHO68-350-Bundle -kokonaisuus yhdistää kaiken tämän yhdeksi ratkaisuksi. SigOFIT MOIP350P -mittapää mittaa kelluvia solmuja valokuituyhteyden ja laserkäyttöisen anturin avulla. Sen yhteismuotoinen vaimennussuhde (CMRR) on 118 dB taajuudella 350 MHz ja yhteismuotoisen jännitteen alue 85 kVpp. Micsig MHO68-350 tallentaa mittaustuloksen – sekä jopa seitsemän muuta signaalia – 12-bittisellä tarkkuudella ja 6 GSa/s:n näytteistysnopeudella. Sekä mittapää että oskilloskooppi on mitoitettu 350 MHz:n taajuudelle.

Käyttökohteet:

Moottoreille ja tehomuuntimille – invertterihaarat, vaihejännitteet ja ohjaussignaalit yhdellä hankinnalla
Invertterit, UPS-järjestelmät ja hakkuriteholähteet – kehitys, validointi ja vianmääritys
Puoli-/kokosiltapiirit – jännite high-side -portissa ja kytkentäsolmussa
Virtashunttimittaukset – pienet erotusjännitteet potentiaalivapaiden shunttien yli
Pienten signaalien mittaukset – suora SMA-tulo integroidulla 2:1-vaimennuksella
Suuren jännitteen turvallisuustestaus, EMC- ja ESD-vianmääritys – potentiaalivapaat mittaukset

Mittapää: SigOFIT MOIP350P (3. sukupolvi)

Valokuituyhteys katkaisee maadoitusyhteyden piirin ja oskilloskoopin väliltä, ja mittapää saa käyttövoimansa laserista paikallisen virtalähteen sijaan. Kolmannen sukupolven mittapäänä se toimii ilman kalibrointia tai automaattista nollausta.

Kaistanleveys 350 MHz
Nousuaika ≤ 1 ns
Yhteismuotoinen vaimennussuhde (CMRR): 180 dB (tasavirta) ja 118 dB (350 MHz)
Yhteismuotoisen jännitteen alue: 85 kV (huippuarvo)
Differentiaalijännitteen alue: ±0,01 V – ±20 kV (vaihdettavilla kärjillä)
Kohina < 0,3 mVrms; tasavirtavahvistuksen tarkkuus 1 %; nollapisteen ryömintä < 0,1 %
Tulokapasitanssi < 3 pF
Suora SMA-mittaus pienille signaaleille integroidulla 2:1-vaimennuksella
Ei automaattista nollausta, ei lämpötilaryömintää, jatkuva lasertoiminta
Koaksiaaliliittimet MCX ja MMCX; 2 metrin valokuitu (muita pituuksia saatavilla)
Toimitetaan vaimennuskärjillä OP50 (±25 V) ja OP5000 (±2500 V)

Oskilloskooppi: Micsig MHO68-350

Kolmivaihekäytöt tai monivaiheinvertterit vaativat nopeasti enemmän kuin neljä kanavaa. MHO68-350 tarjoaa kahdeksan kanavaa, joista jokaisessa on 12-bittinen erottelukyky ja 1800 Mpts:n muisti. Kaikki vain 3,52 cm paksussa kotelossa, joka mahtuu ahtaimpiinkin tiloihin.

350 MHz:n kaistanleveys
Nousuaika ≤ 1 ns
8 analogista kanavaa, 12-bittinen pystysuuntainen erottelukyky
6 GSa/s:n reaaliaikainen näytteistysnopeus, 1800 Mpts:n muisti
Kohina < 80 µVrms
16 tuuman monikosketusnäyttö (1920 × 1200)
BNC- ja Mic-OPI™-mittapääliitännät
Sarjaväylädekoodaus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; lisävarusteina ARINC-429 ja MIL-STD-1553B
Wi-Fi, LAN, USB 3.0/2.0, USB Type-C, HDMI; etäohjaus PC-ohjelmistolla sekä iOS- ja Android-sovelluksilla

Miksi ne kannattaa hankkia yhdessä?

Sama kaistanleveysluokka. Molemmat laitteet on suunniteltu 350 MHz:n taajuudelle, joten järjestelmä toimii mittapään kärjessä määritysten mukaisesti.
Koko tehoaste yhdellä kertaa. Yksi galvaanisesti erotettu kanava kelluvalle solmulle sekä seitsemän muuta kanavaa hila-, virta- ja ohjaussignaaleille.
Suurten jännitteenvaihteluiden tarkka esitys. 12-bittinen erottelukyky ja alle 80 µVrms:n kohinataso tuovat esiin ylitykset ja pienet signaalit suurjänniteaaltomuodoissa.
Soveltuu sekä matalille että korkeille jännitteille. SMA-tulo pienille signaaleille, OP50 jopa ±25 V:n jännitteelle, OP5000 jopa ±2500 V:n jännitteelle ja valinnaiset huiput jopa ±20 kV:n tasolle.
Sisältää väylädekoodauksen. Tarkista käyttöohjaimen CAN-, CAN-FD-, LIN- tai SPI-tiedonsiirto samalla laitteella.
