Micsig MOIP-MHO68-1000-Bundle -tuotepaketti 1GHz

28000,00€ (35140,00€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Pakettitarjous!

SKU MOIP-MHO68-1000-Bundle Categories Korkean resoluution oskilloskoopit 12-bittiset, MHO6-sarja, Micsig-oskilloskoopit, Micsig-tarjoukset, Oskilloskoopit, Tarjoukset, Uutuustuotteet Tags MHO6, Micsig-tarjoukset, Micsig-uutuudet, MOIP, MOIP-MHO68-Bundle, SigOFit

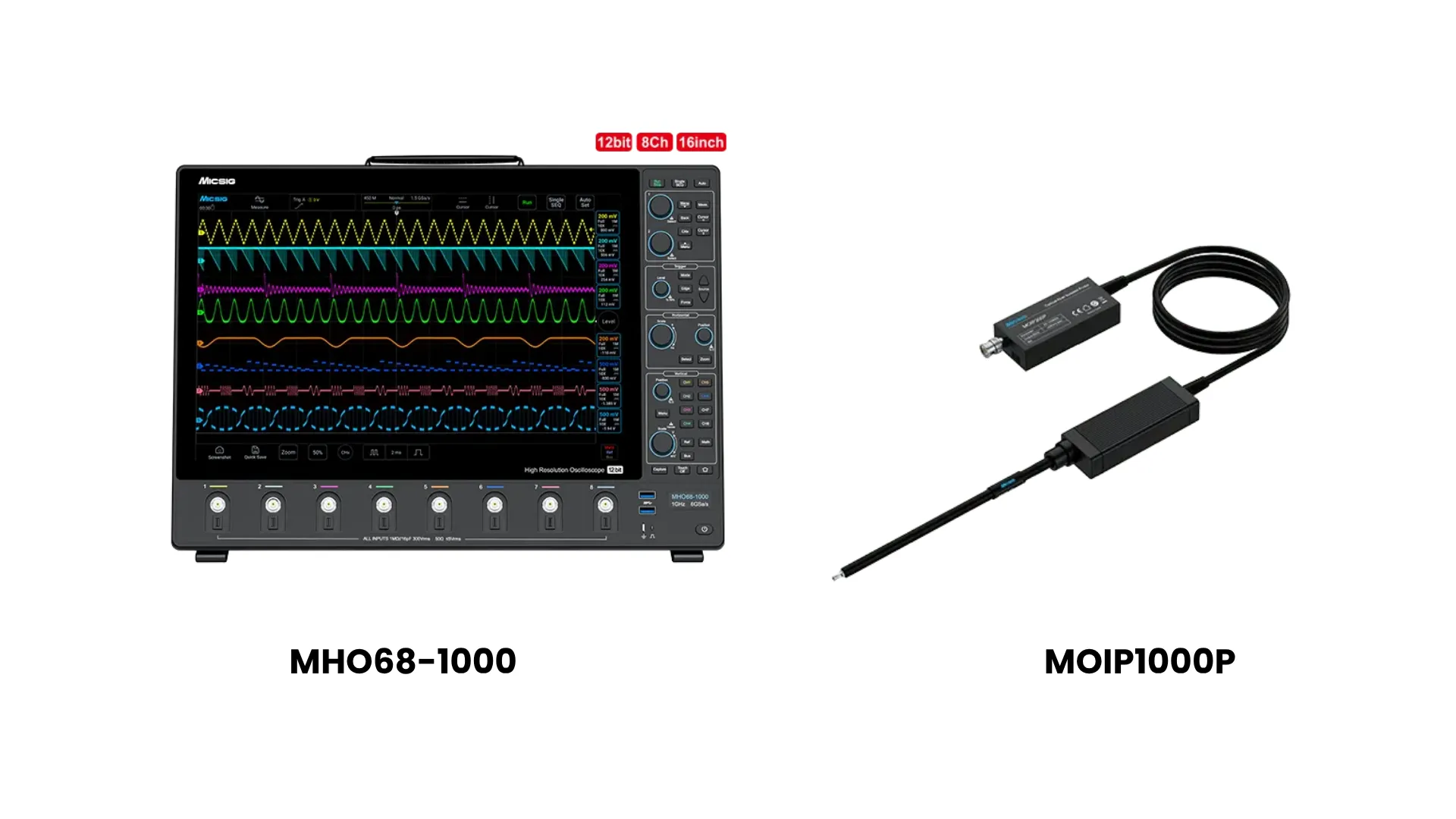

Micsig MOIP-MHO68-1000-Bundle -tuotepaketti 1 GHz

Tuotepakettiin kuuluu:

Valokuitueristetty MOIP1000P-mittapää (1 GHz):
- Kaistanleveys: GHz
- Nousuaika: ≤450 ps
- Tarkkuus: < 1%
- Yhteismuotoinen vaimennussuhde (CMRR): CMRR: 108dB (1GHz)
MHO68-1000-oskilloskooppi (1 GHz):
- Kaistanleveys: 1 GHz
- 8 analogista kanavaa
- Nousuaika: ≤ 0.4 ns
- Kohina: < 80 µVrms
- Muisti: 1800 Mpts

Tutustu tuotteisiin lähemmin alla olevista linkeistä:

Hinnat: tuotteet erikseen ostettuina ja tuotepaketissa:

MHO68-1000:

Normaalihinta erikseen ostettuna ilman alv. 14 499 e.

MOIP1000P:

Normaalihinta erikseen ostettuna ilman alv. 16 999 €.

Yhteensä: 14 499 € + 16 999 € = 31 498 € (ilman alv.)

Alennus, kun ostaa tuotepaketin:

31 498 € (tuotteet erikseen ostettuna ilman alv.) – 28 000 € (tuotepaketti ilman alv.) = 3 498 €

Esittely:

Nopeat GaN- ja SiC-laitteet kytkevät korkeita jännitteitä muutamassa nanosekunnissa. Tuloksena olevat reunat kuljettavat korkeataajuisia harmonisia aaltoja, ja sillan yläpuolella ne sijaitsevat nopeasti liikkuvan yhteismuotoisen jännitteen päällä. Perinteiset differentiaalimittapäät kamppailevat molempien kanssa.

Tämä paketti yhdistää kaksi tähän ongelmaan suunniteltua laitetta. SigOFIT MOIP1000P-mittapää eristää signaalin optisen kuidun yli ja toimii laserteholla, ja sen CMRR-arvo on 108 dB 1 GHz:n taajuudella ja yhteismuotoinen jännitealue 85 kVpk. Micsig MHO68-1000-oskilloskoopissa on 1 GHz:n kaistanleveys, 12-bittinen resoluutio ja kahdeksan analogista kanavaa. Yksi järjestelmä, yksi toimittaja, sovitettu 1 GHz:n taajuuteen.

Käyttökohteet:

GaN, SiC ja puoli-/kokosillat – high-side-porttien ja kytkentäsolmujen mittaukset
Moottorikäytöt ja tehomuuntimet – invertterihaarat, vaihelähdöt ja ohjaussignaalit samalla näytöllä
Invertterit, UPS-laitteet ja hakkuriteholähteet – kehitys ja validointi
Tehokomponenttien arviointi – kytkentäkäyttäytyminen pienellä tulokapasitanssilla (< 3 pF)
Virtashunttimittaukset – pienet differentiaalijännitteet kelluvissa shunteissa
EMI- ja ESD-vianmääritys – kelluvat mittaukset ja korkea yhteismuotoinen vaimennus (CMRR)

Mittapää: SigOFIT MOIP1000P (3. sukupolvi)

Optinen eristys katkaisee galvaanisen yhteyden mittauspisteen ja oskilloskoopin väliltä. Kolmannen sukupolven laitteet mahdollistavat kalibroinnittoman käytön, joten voit aloittaa mittauksen ilman automaattista nollausvaihetta.

Kaistanleveys 1 GHz
Nousuaika ≤ 450 ps
Yhteismuotoinen vaimennussuhde (CMRR): 180 dB (tasavirta) ja 108 dB (1 GHz)
Yhteismuotoisen jännitteen alue: 85 kVpk (huippuarvo)
Differentiaalijännitteen alue: ±0,01 V – ±20 kV (vaihdettavilla kärjillä)
Tasavirtavahvistuksen tarkkuus 1 %; nollapisteen ryömintä < 0,1 %
Tulokapasitanssi < 3 pF
Ei automaattista nollausta, ei lämpötilaryömintää, jatkuva lasertoiminta
Koaksiaaliliittimet MCX ja MMCX; 2 metrin valokuitu (muita pituuksia saatavilla)
Toimitetaan vaimennuskärjillä OP50 (±25 V) ja OP5000 (±2500 V)

Oskilloskooppi: Micsig MHO68-1000

Kahdeksan 12-bittistä kanavaa mahdollistavat eristetyn kytkinsolmun sekä hilaohjaus-, virta- ja ohjaussignaalien tarkastelun yhdellä mittauskerralla ilman useiden laitteiden pinoamista.

1 GHz:n kaistanleveys
Nousuaika ≤ 0.4 ns
8 analogista kanavaa, 12-bittinen pystysuuntainen erottelukyky
6 GSa/s:n reaaliaikainen näytteistysnopeus, 1800 Mpts:n muisti
Kohina < 80 µVrms
16 tuuman monikosketusnäyttö (1920 × 1200)
BNC- ja Mic-OPI™-mittapääliitännät
Sarjaväylädekoodaus: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; lisävarusteina ARINC-429 ja MIL-STD-1553B
Wi-Fi, LAN, USB 3.0/2.0, USB Type-C, HDMI; etäohjaus PC-ohjelmistolla sekä iOS- ja Android-sovelluksilla

Miksi ne kannattaa hankkia yhdessä?

Ei kaistanleveyden pullonkauloja. 1 GHz:n mittapää 1 GHz:n oskilloskoopissa.
Resoluutio siellä missä sillä on merkitystä. 12 bittiä ja < 80 µVrms:n kohina säilyttävät yksityiskohdat ylitysvärähtelyssä, ylityksissä ja pienissä signaaleissa, jotka liikkuvat suurilla heilahteluilla.
Nopea asennus. Kalibrointivapaa mittapää ja valmis kärkien ja liittimien sarja – vähemmän valmisteluja ennen ensimmäistä mittausta.
Laajennettavissa. Lisää SigOFIT-kärkiä jopa ±20 kV:iin asti tai Micsig-differentiaalimittapäitä, Rogowski-keloja ja virtamittapäitä seitsemälle muulle kanavalle.
