2999,00€ (Verollinen: 3763,75€)
Ei varastossa, vain jälkitoimituksena
Micsig MO3-sarjan korkearesoluutioinen, modulaarinen oskilloskooppi on vain 3 cm korkea, joten se on paljon tilaa säästävä ratkaisu työpöydille ja testiräkkeihin. MO3-sarjassa on 12-bittinen, tarkka AD-muunnin, joka tarjoaa jopa 500 MHz:n analogisen kaistanleveyden (MO34-500-malli), 3 GSa/s:n reaaliaikaisen näytteistysnopeuden, 360 Mpts:n muistisyvyyden ja 4 analogista kanavaa. Tukee HDMI-suoraliitäntää saumattomaan pääsyyn suurille näytöille ilman ohjelmistoasennuksia. Käyttäjät voivat ohjata oskilloskooppia hiirellä yksinkertaisen ja intuitiivisen käytön takaamiseksi. Tukee oskilloskooppien ketjuttamista jopa 16 kanavalla, mikä vähentää tehokkaasti monikanavaisten oskilloskooppien käyttökustannuksia. Tukee PC-pohjaista oskilloskooppien kauko-ohjausta, SCPI-protokollaa, sekundaarista kehitystä ja nopeaa tiedonsiirtoa, mikä tekee siitä parhaan valinnan testijärjestelmien integrointiin.
|
Malli |
MO34-500 |
MO34-350 |
MO34-250 |
MO34-500Pro |
MO34-350Pro |
MO34-250Pro |
|---|---|---|---|---|---|---|
|
Kaistanleveys |
500 MHz |
350 MHz |
250 MHz |
500 MHz |
350 MHz |
250 MHz |
|
Nousuaika |
≤0.7ns |
≤1ns |
≤1.4ns |
≤0.7 ns |
≤1 ns |
≤1.4 ns |
|
Analogisia kanavia |
4 |
4 |
4 |
4 |
4 |
4 |
|
Reaaliaikainen näytteistysnopeus max. |
3 GSa/s |
3 GSa/s |
3 GSa/s |
3 GSa/s |
3 GSa/s |
3 GSa/s |
|
Muistisyvyys max. |
360 Mpts |
360 Mpts |
360 Mpts |
360 Mpts |
360 Mpts |
360 Mpts |
|
Pystyresoluutio |
12-bittinen |
12-bittinen |
12-bittinen |
12-bittinen |
12-bittinen |
12-bittinen |
|
Max. aaltomuodon sieppausnopeus max. |
230,000 wfms/s |
230,000 wfms/s |
230,000 wfms/s |
230,000 wfms/s |
230,000 wfms/s |
230,000 wfms/s |
|
Tuloimpedanssi |
50Ω / 1MΩ |
50Ω / 1MΩ |
50Ω / 1MΩ |
50Ω / 1MΩ |
50Ω / 1MΩ |
50Ω / 1MΩ |
|
Muisti |
32 GB |
32 GB |
32 GB |
32 GB |
32 GB |
32 GB |
|
Mitat / paino |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |
224.5*30*264.3 mm（leveys*korkeus*syvyys), 1,1 kg |

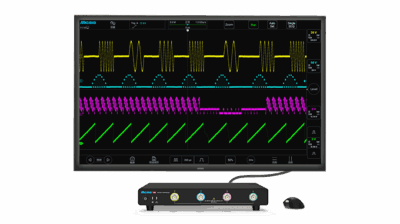

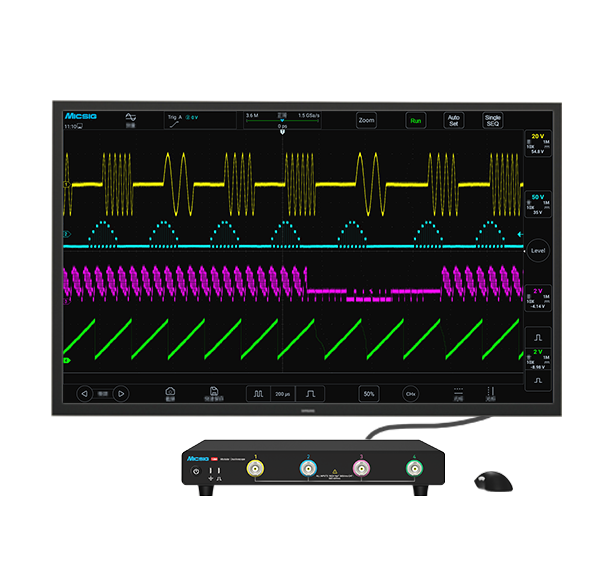

Käyttäjien ei tarvitse asentaa mitään ohjelmistoja. MO3-sarja tukee HDMI-suoraliitäntää rajattomasti suuren näytön katselua varten. Hiiren käyttö on yksinkertaista ja helppoa oppia.

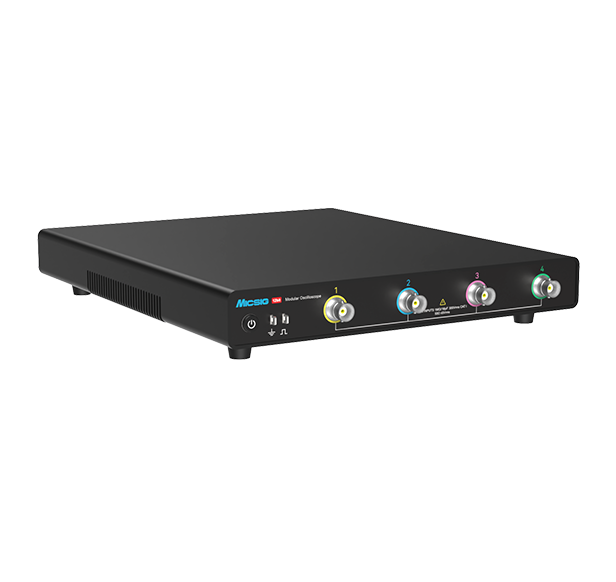

Vain 3 cm korkea ja kompakti laite mahtuu helposti räkkiin ja tukee testijärjestelmän integrointia.

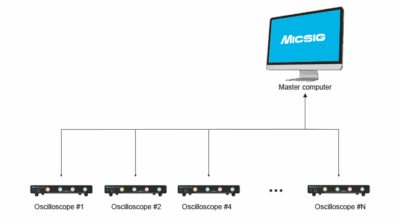

Tukee oskilloskooppien isäntätietokoneen ohjausta, SCPI-protokollaa, sekundaarista kehitystä ja nopeaa tiedonsiirtoa, mikä tekee siitä ensisijaisen valinnan testijärjestelmän integrointiin.
MO3 tukee räkkiasennusta tai monen yksikön synkronointia matriisissa, jolloin saavutetaan suurempi määrä analogisia kanavia (4*N).
Saavuta oskilloskooppien kaskadointi jopa 16 kanavalla MOS4-synkronointilaitteen avulla, mikä vähentää tehokkaasti monikanavaisten oskilloskooppien käyttökustannuksia.

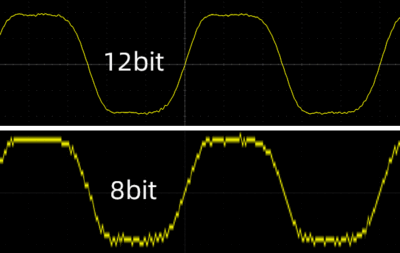

MO3-sarja käyttää 12-bittistä korkearesoluutioista AD-muunninta, jonka kvantisointitaso on jopa 4096, mikä on 16 kertaa suurempi kuin perinteisessä 8-bittisessä AD-muuntimessa. Tämä auttaa käyttäjiä havaitsemaan aaltomuotojen yksityiskohdat täydellisemmin ja selkeämmin.

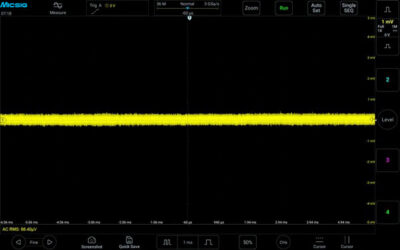

MO3-sarja ylläpitää alle 80 μVrms:n peruskohinan koko 500 MHz:n kaistanleveydellä, minkä ansiosta voit tallentaa tarkasti hienovaraisia, mutta tärkeitä, signaaleja piirien virheenkorjauksen ja signaalianalyysin aikana.

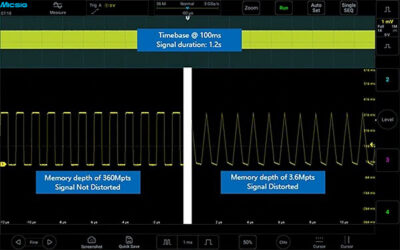

360 Mpts:n muistisyvyyden ansiosta tallennuskapasiteetti ei vähene, vaikka kaksi kanavaa olisi aktiivisia samanaikaisesti, mikä varmistaa erinomaisen signaalin tarkkuuden pitkillä aikaväleillä.
Vakiomuotoinen segmentoitu tallennus jakaa rajoitetun muistitilan useisiin pienempiin segmentteihin ja yhdistää useita liipaisutapahtumia yhdeksi tallennustilaksi. Yhdessä kätevien analyysi- ja katseluominaisuuksien kanssa se mahdollistaa vapaan yhdistelmien ja yksittäisten tapahtumien näyttämisen, mikä tekee analyysistä ja paikannuksesta tarkempaa ja tehokkaampaa, ja tekee ”neulan heinäsuovasta” etsimisestä helppoa.
Laitteistopohjainen digitaalinen suodatus voi valikoivasti ohittaa tai estää signaalikomponentteja tietyillä taajuusalueilla, mikä on erittäin hyödyllistä signaalin tiettyjen taajuuskaistojen analysoinnissa tai tiettyjen taajuuskomponenttien muutosten havainnoinnissa.
| Brand | Micsig |
|---|---|
| Kaistanleveys | 500 MHz |
| Analogisia kanavia | 4 |
| Reaaliaikainen näytteistysnopeus | 3 GSa/s |
| Nousuaika | ≤0.7ns |
| Muistisyvyys | 360 Mpts |
| Pystyresoluutio | 12-bittinen |
| Max. aaltomuodon sieppausnopeus | 230,000 wfms/s |
| Tuloimpedanssi | 50Ω / 1MΩ |
| Mitat | 224.5*30*264.3 mm |
