Micsig MO34-500-Bundle -tuotepaketti

5999,00€ (7528,75€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Jälkitoimituksena.

SKU MO34-500-Bundle Categories Korkean resoluution oskilloskoopit 12-bittiset, Micsig-oskilloskoopit, Micsig-tarjoukset, MO3-sarja, Oskilloskoopit, Tarjoukset, Uutuustuotteet Tags Micsig-tarjoukset, Micsig-uutuudet, MO34-Bundle

Micsig MO34-500-Bundle -tuotepaketti

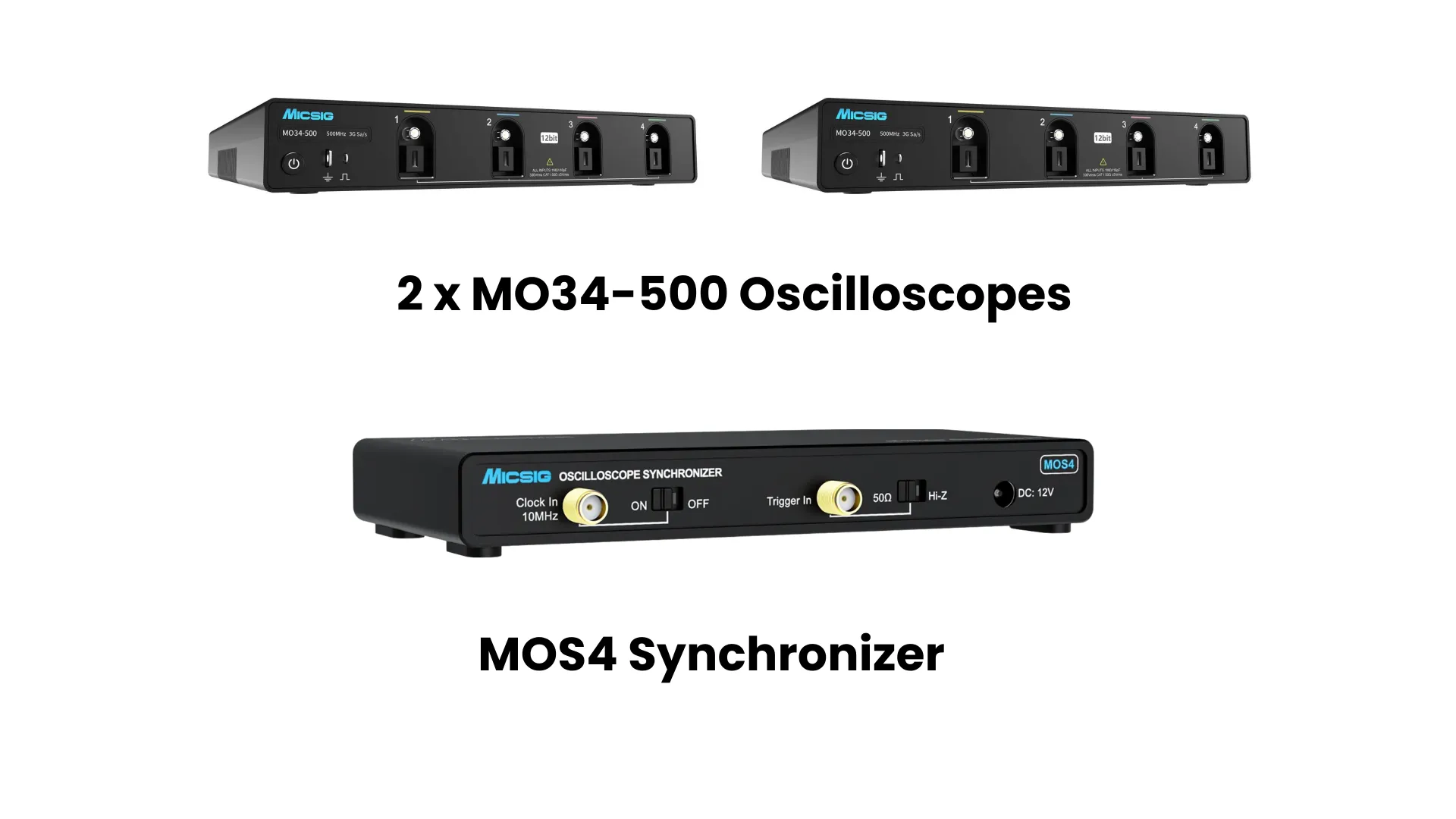

Tuotepaketti sisältää:

2 kpl MO34-500 -oskilloskooppeja (500 MHz)
1 kpl synkronointimoduuleja MOS4

Tutustu laitteisiin alla olevista linkeistä:

Hinnat: tuotteet erikseen ostettuina ja tuotepaketissa:

Normaalihinnat:

MO34-500 hinta ilman alv. 2800 € x 2 = 5600 €
MOS4 hinta ilman alv. 999 €

yhteensä 6 599 € (ilman alv.).

Alennus, kun ostaa tuotepaketin:

Alennus, kun laitteet ostetaan tuotepakettina: 6 599 € (tuotteet erikseen ostettuna ilman alv.) – 5 999 € (tuotepaketin hinta ilman alv.) = 600 €.

Huom. näyttö ei kuulu tuotepakettiin.

Esittely:

Nopeissa digitaalisissa ja sekasignaalimalleissa signaalien väliset ajoitusvirheet mitataan nanosekunneissa. Niiden tarkistaminen yli neljän signaalin välillä vaatii useampia kanavia, jotka jakavat yhden kellon ja yhden liipaisun.

Tämä paketti ratkaisee tämän kahdella Micsigin MO34-500 -moduulioskilloskoopilla ja yhdellä MOS4-synkronointilaitteella. MOS4 syöttää molempiin yksiköihin samaa 10 MHz:n referenssikelloa ja liipaisua, jolloin niiden välinen aikapoikkeama pysyy alle 100 ps:ssa. Tuloksena on yksi 8-kanavainen 500 MHz:n järjestelmä, jossa on 12-bittinen resoluutio, 3 GSa/s:n näytteistysnopeus ja 360 Mpts muistia yksikköä kohden. Ilmaisen PC-ohjelmiston avulla voit käyttää molempia oskilloskooppeja yhtenä laitteena.

Voit aloittaa kahdeksalla kanavalla ja laajentaa myöhemmin. Yksi MOS4 käsittelee jopa neljää oskilloskooppia, joten kaksi MO34-yksikköä lisää vie järjestelmän 16 kanavaan. Useammat synkronoijat laajentavat järjestelmää entisestään.

Käyttökohteet:

Nopeat digitaalipiirit, sekasignaalikytkennät, viestintäjärjestelmien verifiointi ja nopeasti kytkevät tehoasteet – sovelluksiin, joissa kahdeksan signaalia on tallennettava samalla aikatasolla, olipa kyseessä työpöytäympäristö tai automatisoitu testausräkki.

Micsig MO34-500 – modulaarinen, 12-bittinen oskilloskooppi:

Kaistanleveys: 500 MHz, nousuaika ≤ 0,7 ns
Kanavat: 4 analogista kanavaa yksikköä kohden, yhteensä 8 kanavaa sarjassa
Resoluutio: 12-bittinen A/D-muunnin (ADC), jossa on 4096 kvantisointitasoa (16 kertaa enemmän kuin 8-bittisessä ADC:ssä)
Näytteistys: 3 GSa/s ja 360 Mpts; täysi muistisyvyys myös kahden kanavan ollessa käytössä
Sieppausnopeus: jopa 230 000 aaltomuotoa sekunnissa
Matala kohinataso: peruskohina alle 80 µVrms
Analyysi: segmentoitu muisti vakiona, laitteistotason digitaalinen suodatus
Sarjaväylät: liipaisu ja dekoodaus (UART, I²C, SPI, CAN, CAN FD, LIN ja FlexRay)
Näyttö: näytötön rakenne, joka välittää käyttöliittymän mille tahansa HDMI-näytölle
Etäkäyttö: ilmainen PC-ohjelmisto Ethernet-yhteydellä, SCPI-komennot räätälöityjä ohjelmia varten, sovellukset iOS- ja Android-laitteille
Liitännät: Wi-Fi, USB 3.0/2.0-isäntäliitäntä, USB Type-C, HDMI, SFP+, liipaisulähtö, maadoitusliitäntä
Alusta: Android-käyttöjärjestelmä ja 32 Gt sisäistä muistia
Rakenne: korkeus enintään 3 cm, paino 1,1 kg; pinottava ja räkkiasennukseen sopiva

Micsig MOS4 – oskilloskooppien synkronointiyksikkö:

Kapasiteetti: yhdistää jopa 4 oskilloskooppia tai 16 kanavaa
Synkronointi: jakaa yhteisen 10 MHz:n kellosignaalin ja liipaisusignaalin
Ajoitustarkkuus: alle 100 ps:n poikkeama laitteiden välillä
Liipaisutulo: valittavissa 50 Ω tai High-Z
Liitännät ja virransyöttö: SMA-liittimet, 12 V DC / 1,5 A
Mitat ja paino: 4 × 77 × 18,7 mm, 190 g

Miksi valita tämä paketti?

Kahdeksan kanavaa, yksi aika-akseli. Kaikki kahdeksan 12-bittistä kanavaa mitataan yhdessä. Tämä ei ole mahdollista kahdella erillisellä oskilloskoopilla, jotka toimivat itsenäisesti.
Nopein MO34-malli. 500 MHz ja nousuaika ≤ 0,7 ns, sarjan huippumalli, nopeaan digitaaliseen ja sekasignaaliajoitustyöhön.
Käytetään yhtenä laitteena. Ilmainen PC-ohjelmisto käyttää molempia yksiköitä yhtenä 8-kanavaisena järjestelmänä. Käytä SCPI-komentoja omassa ohjelmistossasi automatisoitua testausta varten.
Kasvaa testiesi mukana. MOS4:ssä on kapasiteettia kahdelle MO34-yksikölle lisää, jolloin saadaan 16 kanavaa korvaamatta olemassa olevaa laitteistoa.
Pieni tilantarve. Ilman näyttöä kukin yksikkö on korkeudeltaan vain 3 cm. Pinoa ne päällekkäin, asenna ne telineeseen ja katsele tuloksia millä tahansa HDMI-näytöllä tai tietokoneella.
