New

Micsig MO34-500-Bundle-Pro -tuotepaketti

8369,00€ (10503,10€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Jälkitoimituksena.

SKU MO34-500-Bundle-Pro Categories Korkean resoluution oskilloskoopit 12-bittiset, Micsig-oskilloskoopit, Micsig-tarjoukset, MO3-sarja, Oskilloskoopit, Tarjoukset, Uutuustuotteet Tags Micsig-tarjoukset, Micsig-uutuudet, MO34-Bundle

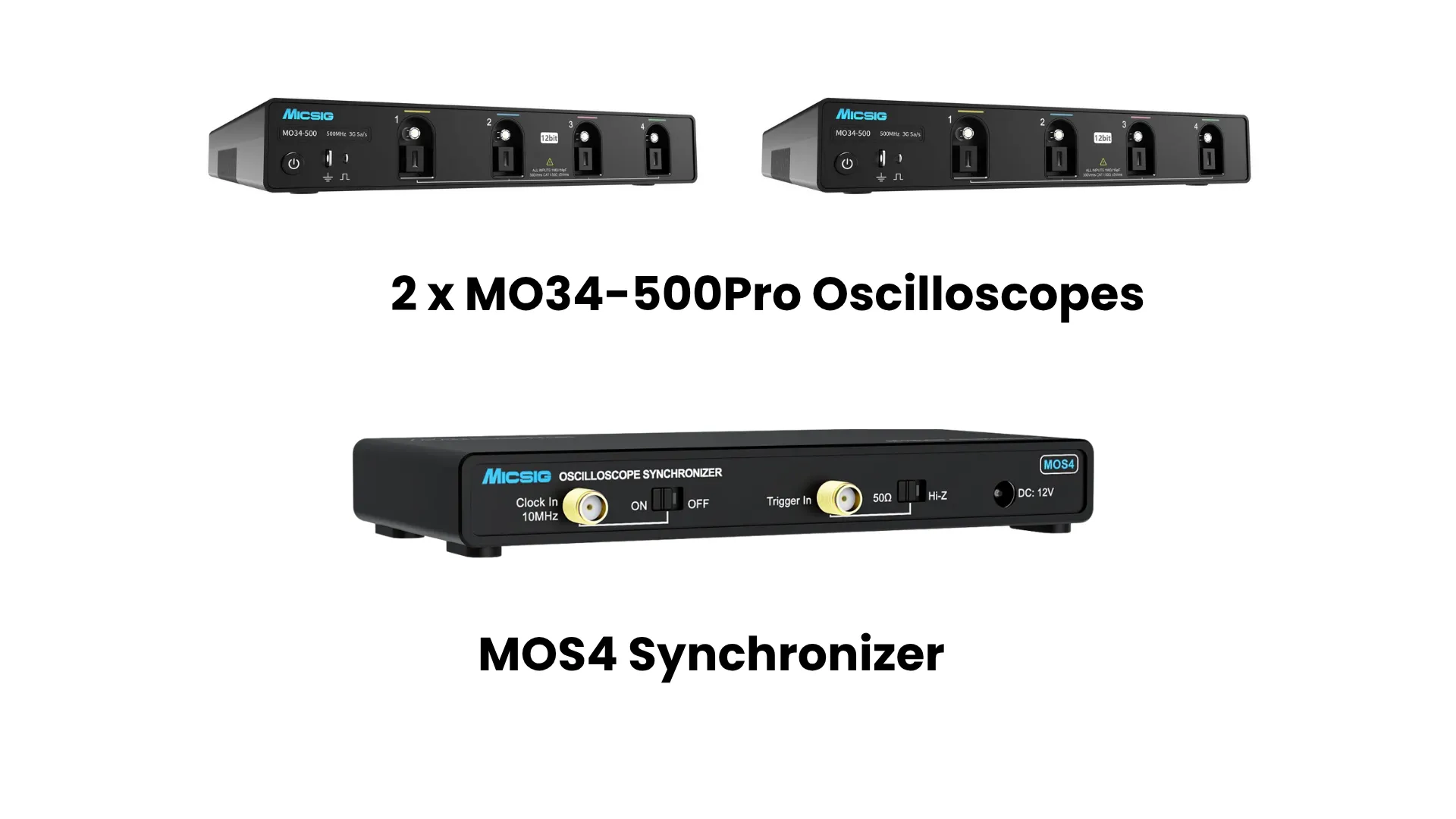

Micsig MO34-500-Bundle-Pro -tuotepaketti

Tuotepaketti sisältää:

2 kpl MO34-500-Pro -oskilloskooppeja (500 MHz)
1 kpl synkronointimoduuleja MOS4

Tutustu laitteisiin alla olevista linkeistä:

Hinnat – tuotteet erikseen ostettuina ja tuotepakettina:

Normaalihinnat:

MO34-500-Pro hinta ilman alv. 3 999 € x 2 = 7 998 €
MOS4 hinta ilman alv. 999 €

yhteensä 8 997 € (ilman alv.).

Alennus tuotepaketin ostaessa:

Alennus: 8 997 € (tuotteet erikseen ilman alv.) – 8 369 € (tuotepaketin hinta ilman alv.) = 628 €.

Huom. näyttö ei kuulu tuotepakettiin.

Esittely:

Nopeat digitaaliset, sekasignaali- ja tiedonsiirtomallit vaativat ajoituksen tarkistamista useiden signaalien välillä samanaikaisesti, usein automatisoidun testijärjestelmän sisällä. Tämä vaatii synkronoituja kanavia, suurta kaistanleveyttä ja nopeaa reittiä oskilloskoopista testitietokoneeseen.

Tämä Pro-paketti on suunniteltu juuri tätä varten. Kaksi Micsigin MO34-500Pro -oskilloskooppia, jotka on yhdistetty MOS4-synkronoijalla, toimivat yhtenä 8-kanavaisena 500 MHz:n järjestelmänä. Yhteinen 10 MHz:n kello ja liipaisu pitävät yksiköt 100 ps:n sisällä toisistaan. Jokainen MO34-500Pro toimitetaan integrointiohjelmiston, nopean tiedonsiirtopaketin (laitteisto ja ohjelmisto) ja SFP+-liitännän kanssa, ominaisuuksia, joita vakio-MO34:ssä ei ole. Voit ohjata sitä SCPI-komennoilla omassa ohjelmistossasi tai käyttää molempia yksiköitä yhtenä ilmaisella PC-ohjelmistolla.

Tarvitsetko lisää kanavia myöhemmin? Yksi MOS4 ottaa vastaan jopa neljä oskilloskooppia, joten järjestelmä kasvaa 16-kanavaiseksi kahdella lisä-MO34-yksiköllä ja edelleen lisäsynkronoijilla.

Käyttökohteet:

Testausjärjestelmät nopeille digitaalipiireille, sekasignaalikytkennöille, viestintäjärjestelmien verifioinnille ja nopeasti kytkeville tehoasteille – kaikkialla, missä kahdeksaa synkronoitua kanavaa on käytettävä testausräkissä ohjelmisto-ohjauksella.

Micsig MO34-500Pro – modulaarinen, 12-bittinen oskilloskooppi järjestelmäintegraatioon:

Kaistanleveys: 500 MHz, nousuaika ≤ 0,7 ns
Kanavat: 4 yksikköä kohden, yhteensä 8 kanavaa paketissa
Resoluutio: 12-bittinen ADC, 4096 kvantisointitasoa
Signaalin tallennus: 3 GSa/s ja 360 Mpts; täysi muistikapasiteetti käytettävissä kahdella kanavalla
Sieppausnopeus: jopa 230 000 aaltomuotoa sekunnissa
Matala kohinataso: pohjakohina alle 80 µVrms
Analyysi: segmentoitu muisti vakiona, laitteistopohjainen digitaalinen suodatus
Sarjaväylät: liipaisu ja dekoodaus (UART, I²C, SPI, CAN, CAN FD, LIN ja FlexRay)
Järjestelmäintegraatio (Pro): integrointiohjelmisto sekä nopean tiedonsiirron sarja (High-Speed Transmission Kit), joka sisältää tarvittavan laitteiston ja ohjelmiston
SFP+ (vain Pro-malli): nopea yhteys tallennetun datan siirtämiseen isäntälaitteelle
Ohjaus: PC-ohjelmisto, SCPI-komennot, iOS- ja Android-sovellukset
Muut liitännät: LAN, Wi-Fi, USB 3.0/2.0 (host), USB Type-C, HDMI, liipaisulähtö, maadoitusliitäntä
Näyttö: ei omaa näyttöä; käyttöliittymä näytetään HDMI-liitännän kautta millä tahansa HDMI-näytöllä
Alusta: Android-käyttöjärjestelmä, 32 Gt sisäistä muistia
Rakenne: korkeus enintään 3 cm, paino 1,1 kg; pinottava ja räkkiasennettava

Micsig MOS4 – oskilloskooppien synkronointiyksikkö:

Kapasiteetti: yhdistää jopa 4 oskilloskooppia tai 16 kanavaa
Synkronointi: yhteinen 10 MHz:n kellosignaali ja liipaisusignaali kaikille laitteille
Ajoitustarkkuus: alle 100 ps:n poikkeama laitteiden välillä
Liipaisutulo: valittavissa 50 Ω tai High-Z
Liitännät ja virransyöttö: SMA, 12 V DC / 1,5 A
Mitat ja paino: 4 × 77 × 18,7 mm, 190 g

Miksi valita tämä paketti:

Integrointi sisältyy hintaan. Molemmat oskilloskoopit toimitetaan integrointiohjelmistolla, High-Speed Transmission Kit -paketilla ja SFP+:lla, joten paketti on valmis testausjärjestelmää varten alusta alkaen.
Yksi aikataso kahdeksalle kanavalle. Kaikki kahdeksan 12-bittistä kanavaa keräävät tiedot yhdessä. Kaksi itsenäistä oskilloskooppia ei pysty tähän.
Nopein MO34-malli. 500 MHz ja ≤ 0,7 ns:n nousuaika nopeaan digitaaliseen ja sekasignaaliajoitustyöhön.
Ohjelmistopohjainen. Käytä testiohjelmistosi SCPI-komentoja tai ilmaista PC-ohjelmistoa molempien yksiköiden käyttämiseen yhtenä laitteena.
Pieni tilantarve. 3 cm ohut yksikköä kohden, ilman näyttöä, pinottava ja räkkiin asennettava.
Laajennettava. MOS4:ssä on kapasiteettia kahdelle MO34-yksikölle, jolloin saadaan 16 kanavaa ilman laitteiston vaihtoa.
