Micsig MO34-350-Bundle -tuotepaketti
Tuotepaketti sisältää:

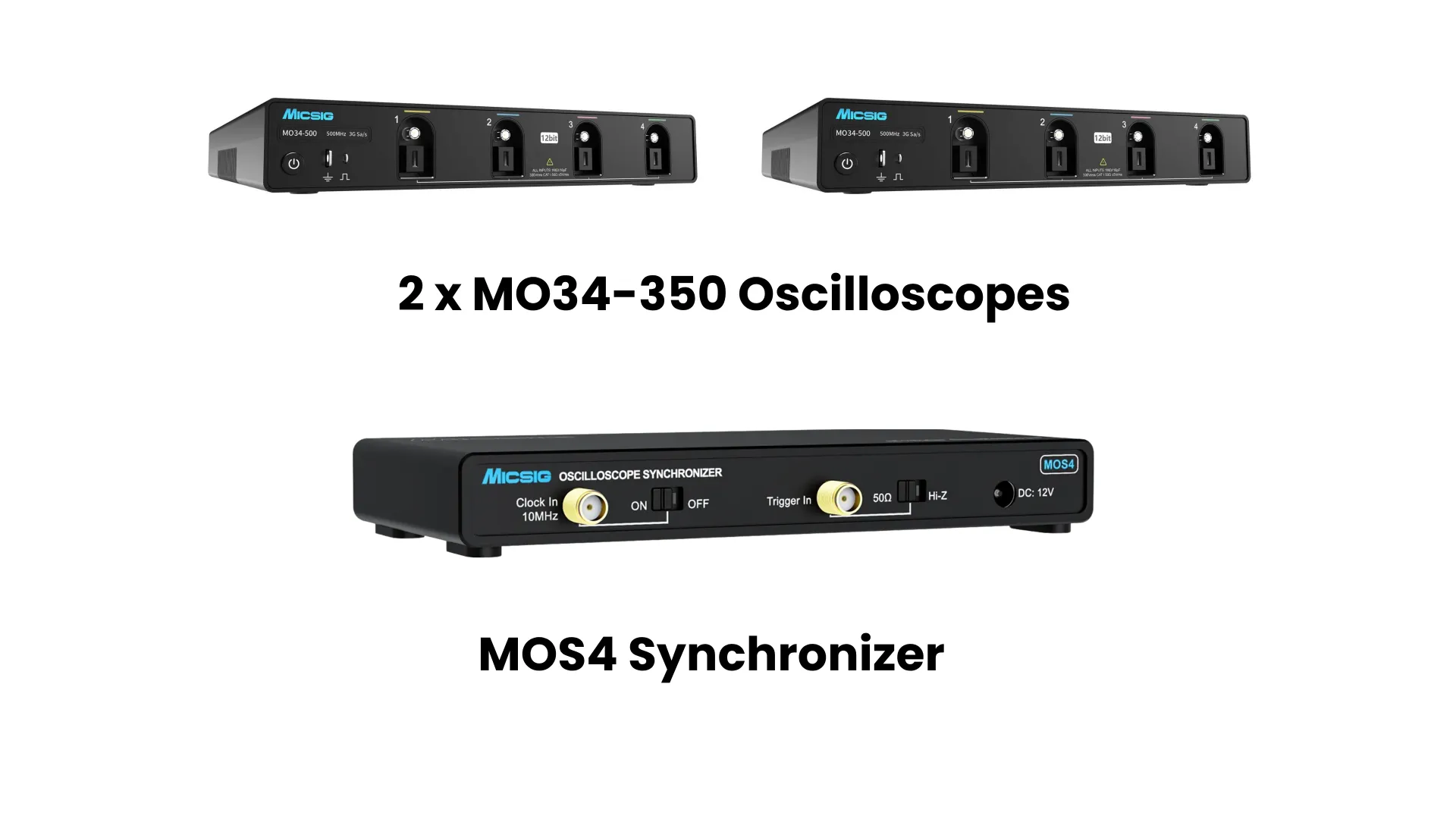

- 2 kpl MO34-350 -oskilloskooppeja (350 MHz)
- 1 kpl synkronointimoduuleja MOS4
Tutustu laitteisiin alla olevista linkeistä:
Hinnat: tuotteet erikseen ostettuina ja tuotepakettina:
Normaalihinnat:
- MO34-350 hinta ilman alv. 2 400 € x 2 = 4 800 €
- MOS4 hinta ilman alv. 999 €
yhteensä 5 799 € (ilman alv.).
Alennus, kun ostaa tuotepaketin:
Alennus, kun laitteet ostetaan tuotepakettina 5 799 € (tuotteet erikseen ilman alv.) – 5 299 € (tuotepaketin hinta ilman alv.) = 500 €.
Huom. näyttö ei kuulu tuotepakettiin.
Esittely:
Monivaihemuuntimet, invertterit ja nopeat, sulautetut mallit tuottavat enemmän toisiinsa liittyviä signaaleja kuin nelikanavainen oskilloskooppi pystyy näyttämään. Jotta näet, miten kello-, data-, portti- ja tehosignaalit asettuvat kohdakkain, tarvitset useampia kanavia yhdellä jaetulla aikajanalla.
Tämä paketti ratkaisee tämän kahdella Micsigin MO34-350 -moduulioskilloskoopilla ja yhdellä MOS4-synkronointilaitteella. MOS4 syöttää molempiin yksiköihin samaa 10 MHz:n referenssikelloa ja liipaisinta pitäen niiden välisen aikapoikkeaman alle 100 ps:ssa. Tuloksena on yksi 8-kanavainen 350 MHz:n järjestelmä, jossa on 12-bittinen resoluutio, 3 GSa/s:n näytteistysnopeus ja 360 Mpts muistia yksikköä kohden. Ilmaisen PC-ohjelmiston avulla voit käyttää molempia oskilloskooppeja yhtenä laitteena.
Voit aloittaa kahdeksalla kanavalla ja laajentaa myöhemmin. Yksi MOS4 käsittelee jopa neljää oskilloskooppia, joten kaksi MO34-yksikköä lisää vie järjestelmän 16 kanavaan. Useammat synkronoijat laajentavat sitä entisestään.
Käyttökohteet:
Tehoelektroniikan kehitys, monivaihemuuntimet ja invertterit sekä sulautetut järjestelmät nopeammilla digitaalisilla liitännöillä – sovelluksiin, joissa kahdeksan signaalia on tallennettava samalla aikatasolla, olipa kyseessä työpöytäympäristö tai automatisoitu testausjärjestelmä.
Micsig MO34-350 – modulaarinen, 12-bittinen oskilloskooppi:
- Kaistanleveys: 350 MHz, nousuaika ≤ 1 ns
- Kanavat: 4 analogista kanavaa yksikköä kohden, yhteensä 8 kanavaa sarjassa
- Resoluutio: 12-bittinen A/D-muunnin (ADC), jossa on 4096 kvantisointitasoa (16 kertaa enemmän kuin 8-bittisessä muuntimessa)
- Näytteistys: 3 GSa/s ja 360 Mpts; täysi muistisyvyys myös kahden kanavan ollessa käytössä
- Sieppausnopeus: jopa 230 000 aaltomuotoa sekunnissa
- Matala kohinataso: pohjakohina alle 80 µVrms
- Analyysi: segmentoitu muisti vakiona, laitteistotason digitaalinen suodatus
- Sarjaväylät: liipaisu ja dekoodaus väylille UART, I²C, SPI, CAN, CAN FD, LIN ja FlexRay
- Näyttö: näytötön rakenne; käyttöliittymä voidaan siirtää mille tahansa HDMI-näytölle
- Etäkäyttö: ilmainen PC-ohjelmisto Ethernet-yhteydellä, SCPI-komennot räätälöityjä ohjelmia varten, sovellukset iOS- ja Android-laitteille
- Liitännät: Wi-Fi, USB 3.0/2.0-isäntäliitäntä, USB Type-C, HDMI, SFP+, liipaisulähtö, maadoitusliitäntä
- Alusta: Android-käyttöjärjestelmä ja 32 Gt sisäistä muistia
- Rakenne: korkeus enintään 3 cm, paino 1,1 kg; pinottava ja räkkiasennukseen sopiva
Micsig MOS4 – oskilloskooppien synkronointiyksikkö:
- Kapasiteetti: yhdistää jopa 4 oskilloskooppia tai 16 kanavaa
- Synkronointi: jakaa yhteisen 10 MHz:n kellosignaalin ja liipaisusignaalin
- Ajoitustarkkuus: alle 100 ps:n poikkeama laitteiden välillä
- Liipaisutulo: valittavissa 50 Ω tai High-Z
- Liitännät ja virransyöttö: SMA-liittimet, 12 V DC / 1,5 A
- Mitat ja paino: 4 × 77 × 18,7 mm, 190 g
Miksi valita tämä paketti?
- Kahdeksan kanavaa, yksi aika-akseli. Kaikki kahdeksan 12-bittistä kanavaa mitataan yhdessä. Tämä ei ole mahdollista kahdella erillisellä oskilloskoopilla, jotka toimivat itsenäisesti.
- Enemmän marginaalia nopeille reunoille. 350 MHz ja ≤ 1 ns:n nousuaika antavat 250 MHz:n pakettiin verrattuna enemmän liikkumavaraa kytkentäsiirtymille ja nopeammille digitaalisignaaleille.
- Käytetään yhtenä laitteena. Ilmainen PC-ohjelmisto käyttää molempia yksiköitä yhtenä 8-kanavaisena järjestelmänä. Käytä automatisoitua testausta varten SCPI-komentoja omassa ohjelmistossasi.
- Kasvaa testiesi mukana. MOS4:ssä on kapasiteettia kahdelle MO34-yksikölle lisää, jolloin saadaan 16 kanavaa korvaamatta olemassa olevaa laitteistoa.
- Pieni tilantarve. Ilman näyttöä kukin yksikkö on korkeudeltaan vain 3 cm. Pinoa ne päällekkäin, asenna ne telineeseen ja katsele tuloksia millä tahansa HDMI-näytöllä tai tietokoneella.
Manuaalit ja esitteet:
DataSheet-HighResolutionModularOscilloscopeMO3Series[ENG]
QuickGuide-HighResolutionModuleOscilloscopeMO3Series[ENG]
UserManual-HighResolutionModularOscilloscopeMO3Series
Micsig-Oscilloscope-SCPI-Command-Manual-EN
Product Introduction – Synchronizer
