Micsig MO34-350-Bundle-Pro -tuotepaketti
Tuotepaketti sisältää:

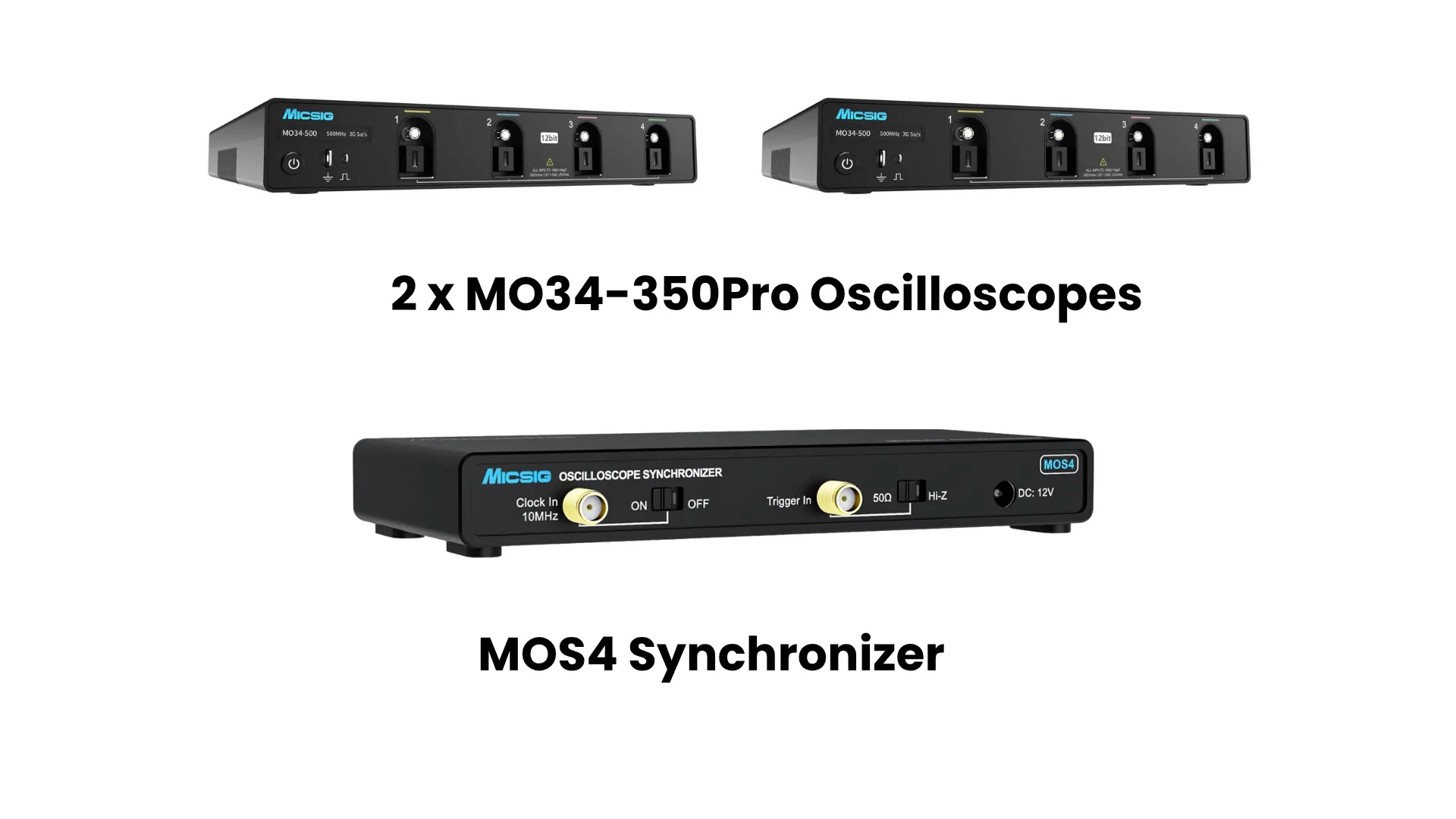

- 2 kpl MO34-350-Pro -oskilloskooppeja (350 MHz)
- 1 kpl synkronointimoduuleja MOS4
Tutustu laitteisiin alla olevista linkeistä:
Hinnat – tuotteet erikseen ostettuina ja tuotepakettina:
Normaalihinnat:
- MO34-350-Pro hinta ilman alv. 3 499 € x 2 = 6 998 € (ilman alv.)
- MOS4 hinta ilman alv. 999 €
yhteensä 7 997 € (ilman alv.).
Alennus, kun ostaa tuotepaketin:
Alennus: 7 997 € (tuotteet erikseen ostettuina ilman alv.) – 7 369 € (tuotepaketin hinta ilman alv.) = 628 €.
Huom. näyttö ei kuulu tuotepakettiin.
Esittely:
Monivaiheisten muuntimien, invertterien tai nopeiden, sulautettujen mallien validointi testijärjestelmässä vaatii yli neljä kanavaa, ja se vaatii oskilloskoopin, jota testiohjelmisto voi ohjata ja lukea ilman manuaalisia vaiheita.
Tämä Pro-paketti on suunniteltu juuri tätä varten. Kaksi Micsigin MO34-350Pro -oskilloskooppia, jotka on linkitetty MOS4-synkronointilaitteella, toimivat yhtenä 8-kanavaisena 350 MHz:n järjestelmänä. Yhteinen 10 MHz:n kello ja liipaisin pitävät yksiköt 100 ps:n sisällä toisistaan. Jokainen MO34-350Pro toimitetaan integrointiohjelmiston, nopean tiedonsiirron paketin (laitteisto ja ohjelmisto) ja SFP+-liitännän kanssa, ominaisuuksia, joita vakio-MO34:ssä ei ole. Ohjaa sitä SCPI-komennoilla omassa ohjelmistossasi tai käytä molempia yksiköitä yhtenä ilmaisella PC-ohjelmistolla.
Tarvitsetko lisää kanavia myöhemmin? Yksi MOS4 ottaa vastaan jopa neljä oskilloskooppia, joten järjestelmä kasvaa 16-kanavaiseksi kahdella lisä-MO34-yksiköllä ja edelleen lisäsynkronointilaitteilla.
Käyttökohteet:
Tehoelektroniikan, monivaihemuuntimien ja invertterien sekä nopeampia digitaalisia rajapintoja hyödyntävien sulautettujen järjestelmien automatisoitu validointi – kaikkialla, missä testiräkissä tarvitaan kahdeksaa ohjelmisto-ohjattua ja synkronoitua kanavaa.
Micsig MO34-350Pro – modulaarinen, 12-bittinen oskilloskooppi järjestelmäintegraatioon:
- Kaistanleveys: 350 MHz, nousuaika ≤ 1 ns
- Kanavat: 4 yksikköä kohden, yhteensä 8 kanavaa (sarjassa)
- Resoluutio: 12-bittinen ADC, 4096 kvantisointitasoa
- Signaalin tallennus: 3 GSa/s ja 360 Mpts; täysi muistikapasiteetti käytettävissä kahdella kanavalla
- Sieppausnopeus: jopa 230 000 aaltomuotoa sekunnissa
- Matala kohinataso: pohjakohina alle 80 µVrms
- Analyysi: segmentoitu muisti vakiona, laitteistopohjainen digitaalinen suodatus
- Sarjaväylät: liipaisu ja dekoodaus (UART, I²C, SPI, CAN, CAN FD, LIN ja FlexRay)
- Järjestelmäintegraatio (Pro): integrointiohjelmisto sekä nopean tiedonsiirron sarja (High-Speed Transmission Kit), joka sisältää tarvittavan laitteiston ja ohjelmiston
- SFP+ (vain Pro-malli): nopea yhteys tallennetun datan siirtämiseen isäntälaitteelle
- Ohjaus: PC-ohjelmisto, SCPI-komennot, iOS- ja Android-sovellukset
- Muut liitännät: LAN, Wi-Fi, USB 3.0/2.0 (host), USB Type-C, HDMI, liipaisulähtö, maadoitusliitäntä
- Näyttö: ei omaa näyttöä; käyttöliittymä näytetään HDMI-liitännän kautta ulkoisella näytöllä
- Alusta: Android-käyttöjärjestelmä, 32 Gt sisäistä muistia
- Rakenne: korkeus enintään 3 cm, paino 1,1 kg; pinottava ja räkkiasennettava
Micsig MOS4 – oskilloskooppien synkronointiyksikkö:
- Kapasiteetti: yhdistää jopa 4 oskilloskooppia tai 16 kanavaa
- Synkronointi: yhteinen 10 MHz:n kellosignaali ja liipaisusignaali kaikille laitteille
- Ajoitustarkkuus: alle 100 ps:n poikkeama laitteiden välillä
- Liipaisutulo: valittavissa 50 Ω tai High-Z
- Liitännät ja virransyöttö: SMA, 12 V DC / 1,5 A
- Mitat ja paino: 4 × 77 × 18,7 mm, 190 g
Miksi valita tämä paketti:
- Integrointi sisältyy hintaan. Molemmat oskilloskoopit toimitetaan integrointiohjelmistolla, High-Speed Transmission Kit -paketilla ja SFP+:lla, joten paketti on valmis testausjärjestelmää varten alusta alkaen.
- Yksi aikataso kahdeksalle kanavalle. Kaikki kahdeksan 12-bittistä kanavaa keräävät tiedot yhdessä. Kaksi itsenäistä oskilloskooppia ei pysty tähän.
- Enemmän marginaalia nopeille reunoille. 350 MHz ja ≤ 1 ns:n nousuaika antavat lisää liikkumavaraa kytkentäsiirtymille ja nopeammille rajapinnoille.
- Ohjelmistopohjainen. Käytä testiohjelmistosi SCPI-komentoja tai ilmaista PC-ohjelmistoa molempien yksiköiden käyttämiseen yhtenä laitteena.
- Pieni tilantarve. 3 cm ohut yksikköä kohden, ei näyttöä, pinottava ja räkkiin asennettava.
- Laajennusmahdollisuudet. MOS4:ssä on kapasiteettia kahdelle MO34-yksikölle, jolloin saadaan 16 kanavaa ilman laitteiston vaihtoa.
Manuaalit ja esitteet:
DataSheet-HighResolutionModularOscilloscopeMO3Series[ENG]
QuickGuide-HighResolutionModuleOscilloscopeMO3Series[ENG]
UserManual-HighResolutionModularOscilloscopeMO3Series
Micsig-Oscilloscope-SCPI-Command-Manual-EN
Product Introduction – Synchronizer
