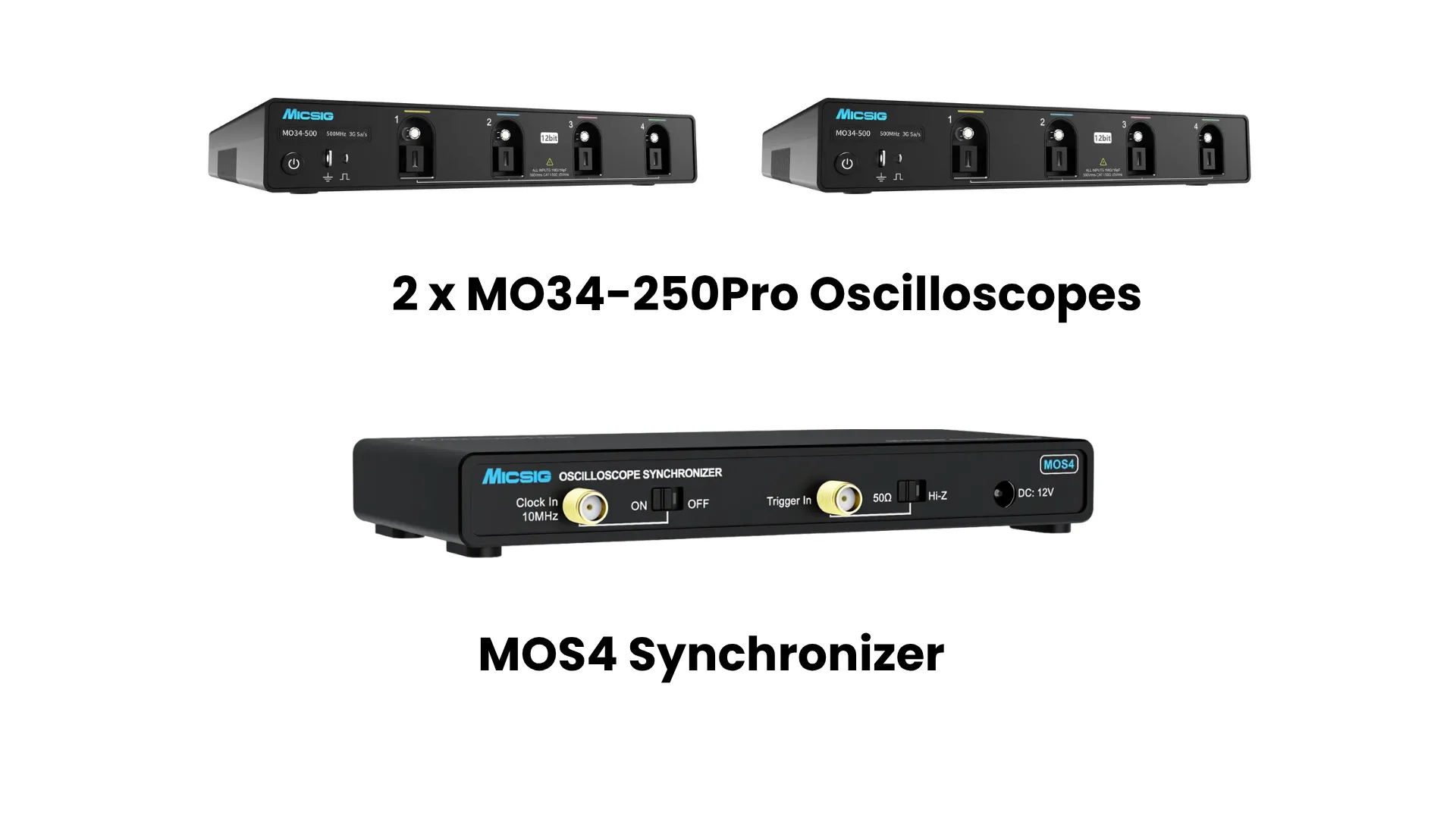

Micsig MO34-250-Bundle-Pro -tuotepaketti

Tuotepaketti sisältää:

• 2 kpl MO34-250-Pro -oskilloskooppeja
• 1 kpl synkronointimoduuleja MOS4

Tutustu laitteisiin alla olevista linkeistä:

• MO34-250-Pro
• MOS4

Hinnat – tuotteet erikseen ostettuina ja tuotepakettina:

Normaalihinnat:

• MO34-250-Pro  hinta ilman alv. 2 999 € > x 2 = 5 998 € (ilman alv.)
• MOS4 hinta ilman alv. 999 €

yhteensä 6 997 € (ilman alv.).

Alennus, kun ostaa tuotepaketin:

Alennus, kun laitteet ostetaan tuotepakettina: 6997 € (laitteet erikseen ostettuina ilman alv.) – 6 369 € (tuotepaketin hinta ilman alv.) = 628 €.

Huom. näyttö ei kuulu tuotepakettiin.

Esittely:

Tuotannossa ja automatisoidussa testauksessa oskilloskooppi on osa suurempaa järjestelmää. Sen on mahduttava telineeseen, otettava komentoja testiohjelmistolta ja siirrettävä kerätty data nopeasti isäntälaitteeseen. Monet testipisteet tarvitsevat myös yli neljä kanavaa yhdellä aikatasolla.

Tämä Pro-paketti on suunniteltu juuri tätä varten. Kaksi Micsigin MO34-250Pro -oskilloskooppia, jotka on yhdistetty MOS4-synkronoijalla, toimivat yhtenä 8-kanavaisena 250 MHz:n järjestelmänä. Yhteinen 10 MHz:n kello ja liipaisu pitävät yksiköt 100 ps:n sisällä toisistaan. Jokainen MO34-250Pro toimitetaan integrointiohjelmistolla, nopealla tiedonsiirtopaketilla (laitteisto ja ohjelmisto) ja SFP+-liitännällä, ominaisuuksia, joita vakio-MO34:ssä ei ole. Ohjaa sitä SCPI-komennoilla omalla ohjelmistollasi tai käytä molempia yksiköitä yhtenä ilmaisella PC-ohjelmistolla.

Tarvitsetko lisää kanavia myöhemmin? Yksi MOS4-yksikkö ottaa vastaan jopa neljä oskilloskooppia, joten järjestelmä kasvaa 16-kanavaiseksi kahdella MO34-yksiköllä lisää ja edelleen lisäsynkronoijilla.

Käyttökohteet:

Sulautettujen piirilevyjen, moottoriohjainten, tehomuuntimien sekä CAN- tai LIN-väylää käyttävien ajoneuvojen ohjainyksiköiden (ECU) automatisoitu testaus ja lopputestaus – sovelluksiin, joissa testitelineessä tarvitaan kahdeksaa ohjelmisto-ohjattua ja synkronoitua kanavaa.

Micsig MO34-250Pro – modulaarinen, 12-bittinen oskilloskooppi  järjestelmäintegraatioon:

• Kaistanleveys: 250 MHz, nousuaika ≤ 1,4 ns
• Kanavat: 4 yksikköä kohden, yhteensä 8 kanavaa sarjassa
• Resoluutio: 12-bittinen ADC, 4096 kvantisointitasoa
• Näytteistys: 3 GSa/s ja 360 Mpts; täysi muistikapasiteetti käytettävissä kahdella kanavalla
• Tallennusnopeus: jopa 230 000 aaltomuotoa sekunnissa
• Matala kohinataso: pohjakohina alle 80 µVrms
• Analyysi: segmentoitu muisti vakiona, laitteistopohjainen digitaalinen suodatus
• Sarjaväylät: liipaisu ja dekoodaus väylille UART, I²C, SPI, CAN, CAN FD, LIN ja FlexRay
• Järjestelmäintegraatio (Pro): integrointiohjelmisto sekä laitteiston ja ohjelmiston sisältävä High-Speed ​​Transmission Kit -paketti
• SFP+ (vain Pro-malli): nopea tiedonsiirtoyhteys tallennetun datan siirtämiseen isäntälaitteelle
• Ohjaus: PC-ohjelmisto, SCPI-komennot, iOS- ja Android-sovellukset
• Muut liitännät: LAN, Wi-Fi, USB 3.0/2.0 (host), USB Type-C, HDMI, liipaisulähtö, maadoitusliitäntä
• Näyttö: ei integroitua näyttöä; käyttöliittymä voidaan näyttää millä tahansa HDMI-näytöllä
• Alusta: Android-käyttöjärjestelmä ja 32 Gt sisäistä muistia
• Rakenne: korkeus enintään 3 cm, paino 1,1 kg; pinottava ja räkkiasennettava

Micsig MOS4 – oskilloskooppien synkronointiyksikkö:

• Kapasiteetti: yhdistää jopa 4 oskilloskooppia tai 16 kanavaa
• Synkronointi: yhteinen 10 MHz:n kellosignaali ja liipaisusignaali kaikille laitteille
• Ajoitustarkkuus: alle 100 ps:n poikkeama laitteiden välillä
• Liipaisutulo: valittavissa 50 Ω tai High-Z
• Liitännät ja virransyöttö: SMA, 12 V DC / 1,5 A
• Mitat ja paino: 4 × 77 × 18,7 mm, 190 g

Miksi valita tämä paketti:

• Integrointi sisältyy hintaan. Molemmat oskilloskoopit toimitetaan integrointiohjelmistolla, High-Speed ​​Transmission Kit -paketilla ja SFP+:lla, joten paketti on valmis testausjärjestelmää varten alusta alkaen.

• Yksi aikataso kahdeksalle kanavalle. Kaikki kahdeksan 12-bittistä kanavaa keräävät tiedot yhdessä. Kaksi itsenäistä oskilloskooppia ei pysty tähän.

• Sopivan kokoinen sulautettuihin järjestelmiin ja tehotesteihin. 250 MHz ja ≤ 1,4 ns:n nousuaika käsittelevät tyypillisiä ohjaus-, PWM- ja väyläsignaaleja maksamatta käyttämättömästä kaistanleveydestä.

• Ohjelmistopohjainen. Käytä testiohjelmistosi SCPI-komentoja tai ilmaista PC-ohjelmistoa molempien yksiköiden käyttämiseen yhtenä laitteena.

• Pieni tilantarve. 3 cm ohut yksikköä kohden, ei liitäntäjohtoa, pinottava ja räkkiin asennettava.

• Laajennettava. MOS4:ssä on kapasiteettia kahdelle MO34-yksikölle, jolloin saadaan 16 kanavaa ilman laitteiston vaihtoa.
