Hintaluokka: 609,00€ - 699,00€

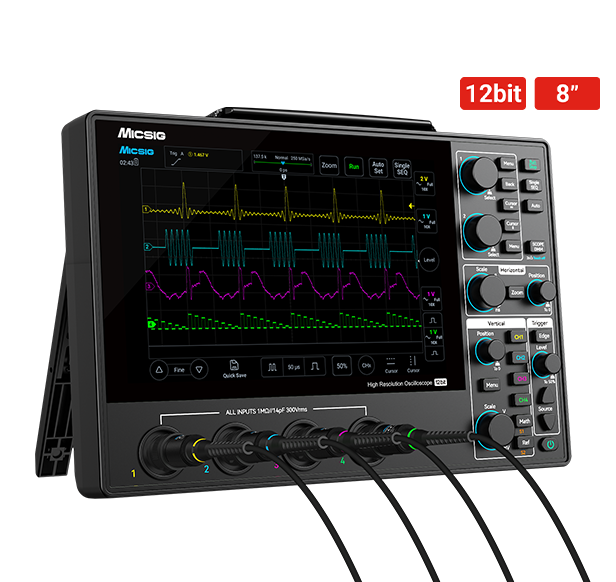

Micsig MHO1 on ammattitason korkearesoluutioinen tablettioskilloskooppi, joka on varustettu 12-bittisellä, erittäin tarkalla AD-muuntimella. Sen kaistanleveys on jopa 200 MHz (MHO14-200-malli), siinä on neljä analogista kanavaa, sen reaaliaikainen näytteistysnopeus on 1 GSa/s ja tallennussyvyys 110 Mpts. Nämä tehokkaat parametrit varmistavat jokaisen mittauksen tarkkuuden ja tarjoavat vankan perustan perusteelliselle signaalianalyysille. Vain 3,1 cm paksuisen rungon ansiosta se mahtuu helposti reppuun tehokasta testausta varten milloin ja missä tahansa. Se on varustettu 8-tuumaisella, heijastamattomalla teräväpiirtokosketusnäytöllä, jonka resoluutio on jopa 1280*800.
|
Malli |
MHO14-200N |
MHO14-100N |
|---|---|---|
|
Kaistanleveys |
200 MHz |
100 MHz |
|
Analogisia kanavia |
4 |
4 |
|
Reaaliaikainen näytteistysnopeus |
1 GSa/s |
1 GSa/s |
|
Nousuaika |
≤1.75ns |
≤3.5ns |
|
Muistisyvyys |
110 Mpts |
110 Mpts |
|
Pystyresoluutio |
12-bittinen |
12-bittinen |
|
Max. aaltomuodon sieppausnopeus |
50,000 wfms/s |
50,000 wfms/s |
|
Liitännät |
USB 3.0 Host, USB Type-C, LAN, HDMI |
USB 3.0 Host, USB Type-C, LAN, HDMI |
|
Näyttö |
8 tuuman kapasitiivinen TFT LCD -kosketusnäyttö, 1280 * 800 |
8 tuuman kapasitiivinen TFT LCD -kosketusnäyttö, 1280 * 800 |
|
Akku |
3,7 V, 16 000 mAh:n litiumioniakku |
3,7 V, 16 000 mAh:n litiumioniakku |
|
Lataus |
Standardi DC 12V -sovitin, tukee Type-C 5V -latausta |
Standardi DC 12V -sovitin, tukee Type-C 5V -latausta |
|
Mitat |
265*174*31mm（leveys x korkeus x paksuus） |
265*174*31mm（leveys x korkeus x paksuus） |
|
Yleismittari |
ei |
ei |

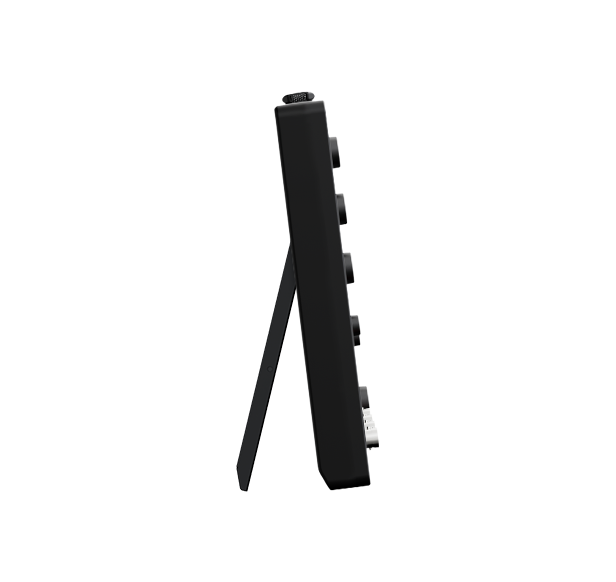

MHO1-sarjan rungon paksuus on vain 3,1 cm, mikä tekee siitä erittäin kompaktin ja pienen, joten se mahtuu helposti reppuun tehokasta testausta varten milloin ja missä tahansa.
Vain MHO14-100- ja MHO14-200-malleissa (ei MHO1-N-malleissa).
Huolimatta erittäin ohuesta muotoilustaan MHO1-sarjassa on pehmeä, kuminen suojakuori, joka tarjoaa paitsi mukavan otteen, myös erinomaiset suojaominaisuudet. Varustettuna suuren kapasiteetin omaavalla, pitkäikäisellä 16 000 mAh:n litiumioniakulla skooppi kestää yli 1000 lataus- ja purkaussykliä. Lisäksi myös lataus varavirtalähteiden kautta on mahdollista, mikä poistaa täysin huolen akun kestosta ja tekee testaustyöstä huolettomampaa.
MHO1-sarja käyttää 12-bittistä, korkearesoluutioista AD-muunninta, joka tarjoaa jopa 4096 kvantisointitasoa, mikä on 16 kertaa enemmän kuin perinteisellä 8-bittisellä AD-muuntimella. Tämä mahdollistaa aaltomuotojen yksityiskohtien tarkastelun täydellisemmin ja selkeämmin.
Kolme käyttötilaa: täysi kosketusnäyttö, fyysiset painikkeet ja nupit sekä hybridikäyttö.
Varustettu SigTest-käyttöliittymällä, tuhansien käyttäjien ehdotuksista kehitetyllä erikoistuneella instrumenttijärjestelmällä; kaikki toiminnot voidaan suorittaa nopeasti, mikä yksinkertaistaa monimutkaisia tehtäviä.
Vakiomuotoinen, segmentoitu tallennustila jakaa rajoitetun tallennustilan useisiin pienempiin segmentteihin keräämällä useita liipaisutapahtumia yhteen tallennustilaan. Kätevien analysointi- ja katselutoimintojen ansiosta se mahdollistaa sekä integroidun että yksilöllisen näytön, mikä tekee analyysistä ja paikannuksesta tarkempaa ja tehokkaampaa, ja tekee ”neulan löytämisestä heinäsuovasta” mahdollisen.

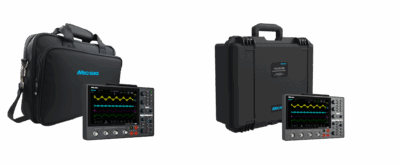

Micsig-laukkusetti：Musta, nailonia, räätälöity.
Micsig-salkkusetti：Iskun-, tärinän-, puristuksen- ja kosteudenkestävä, pölytiivis, räätälöity.
Kaksi kantoratkaisua huolettomaan kantamiseen.
Datasheet-HighResolutionTabletOscilloscopeMHO1Series[ENG]
UserManual-HighResolutionTabletOscilloscopeMHO1Series[ENG]
QuickGuide-HighResolutionTabletOscilloscopeMHO1Series[ENG]
Micsig-Oscilloscope-SCPI-Command-Manual-EN
Tablettiskooppi saatavilla myös kantolaukun (MHO14-200N Kit-HB) tai -salkun (MHO14-200N Kit-Case) kanssa. Valitse ylävalikosta haluamasi vaihtoehto.
MHO1-sarjan toiminnalliset optiot.
| Brand | Micsig |
|---|---|
| Kaistanleveys | 200 MHz |
| Analogisia kanavia | 4 |
| Reaaliaikainen näytteistysnopeus | 1 GSa/s |
| Nousuaika | ≤1.75ns |
| Muistisyvyys | 110 Mpts |
| Pystyresoluutio | 12-bittinen |
| Max. aaltomuodon sieppausnopeus | 50,000 wfms/s |
| Yleismittari | ei ole |
| Tilausvaihtoehdot | Vain oskilloskooppi, Oskilloskooppi kantolaukulla, Oskilloskooppi kantosalkulla |
