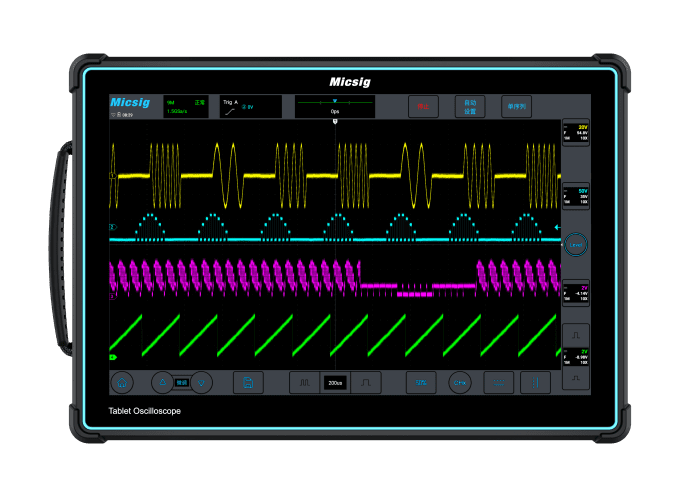

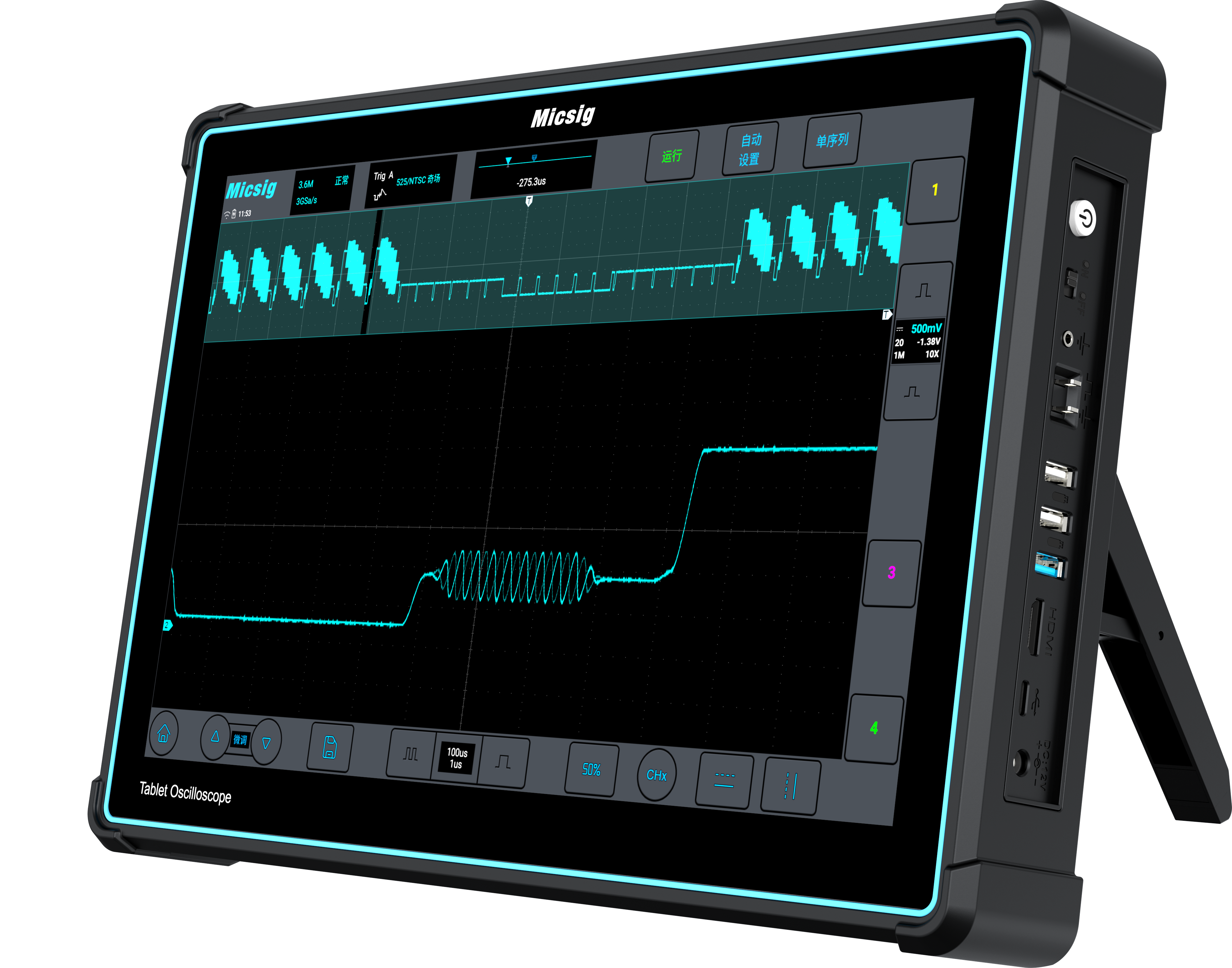

Name: Micsig ETO-sarjan tablettioskilloskoopit
Brand: Micsig
SKU: ETO
Availability: BackOrder

Micsig ETO-sarjan tablettioskilloskoopit

Kaistanleveys: 350-500 MHz
Näytteistysnopeus: 3GSa/s
Muistin syvyys: 360 Mpts
Analogiset kanavat: 4
Kosketusnäyttö: 14 tuumaa, 1920*1200
tuotepakettiin kuuluu: 4 kpl passiivisia mittapäitä, 4 kpl MSP-BNC-muuntimia, virtalähde, virtajohto, akku, sivukahva, kalibrointitodistus, pikaopas (EN), käyttöohjeet (EN) (muutokset mahdollisia)
oskilloskoopilla 3 vuoden takuu

Saatavilla olevat mallit:

ETO5004
ETO3504

Malli	ETO5004	ETO3504
Kaistanleveys	500 MHz	350 MHz
Nousuaika	≤0.7ns	≤1ns

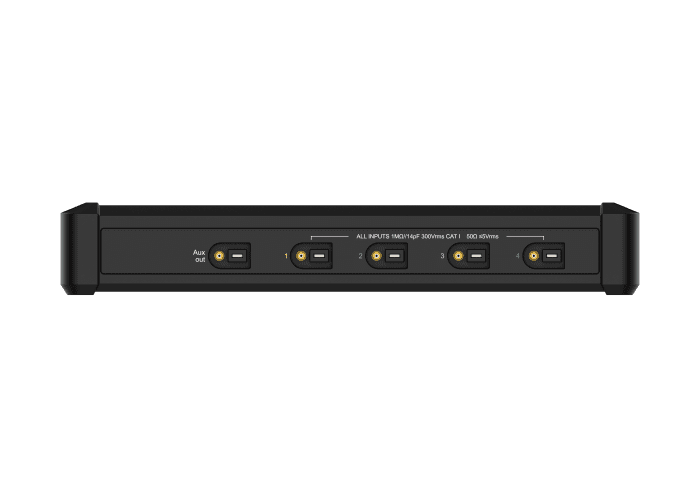

Analogisia kanavia	4	4
Reaaliaikainen näytteistysnopeus	3GSa/s	3GSa/s
Muistin syvyys	360Mpts	360Mpts
Aaltomuodon sieppausnopeus	230,000wfms/s
Kohina	＜90μVrms
Liitännät	USB 3.0/2.0 Host、USB Type-C、HDMI、Trigger out

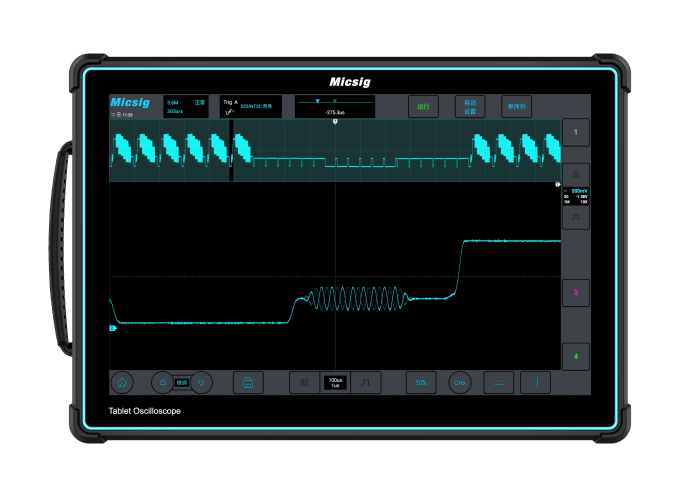

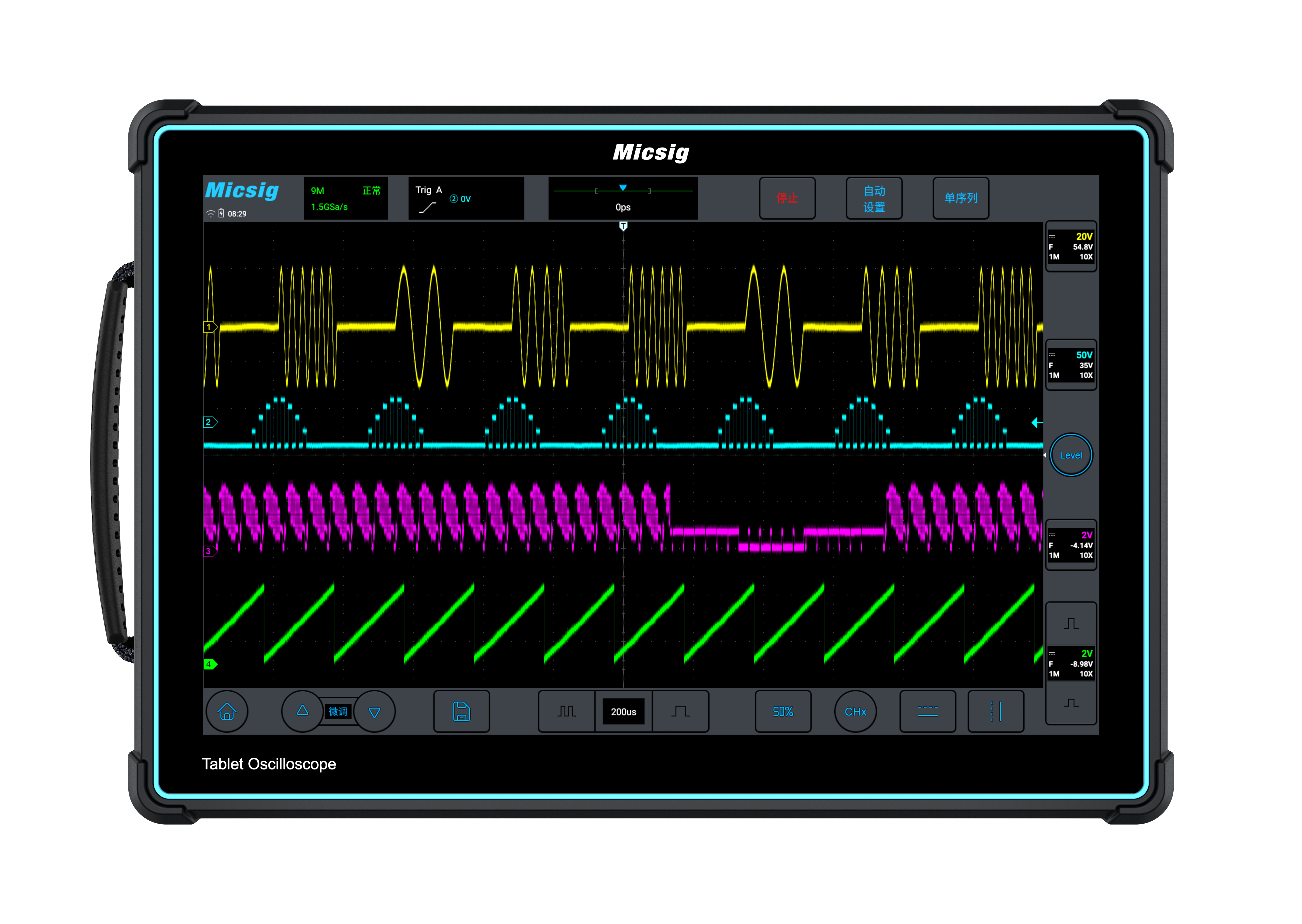

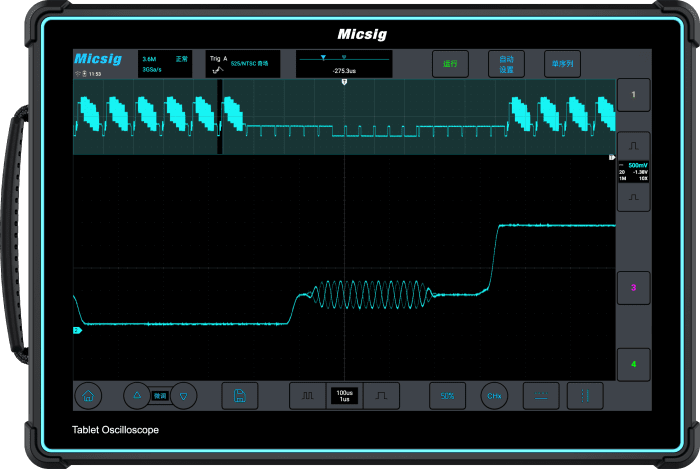

Näyttö	14" täysi kosketusnäyttö, 1920 x 1200 resoluutio
Akku	7.4V/13500mAh Li-Ion -akku
Mitat / paino	353 x 245 x 56mm/3.6kg (akun kanssa)

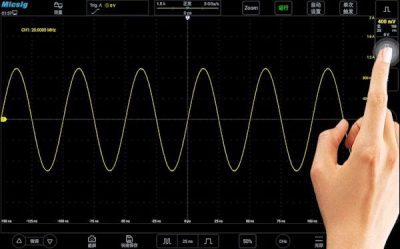

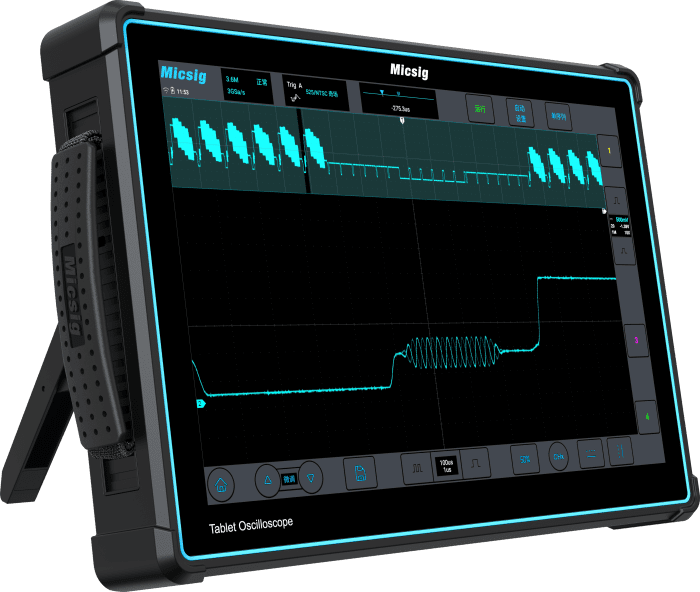

Helppokäyttöinen

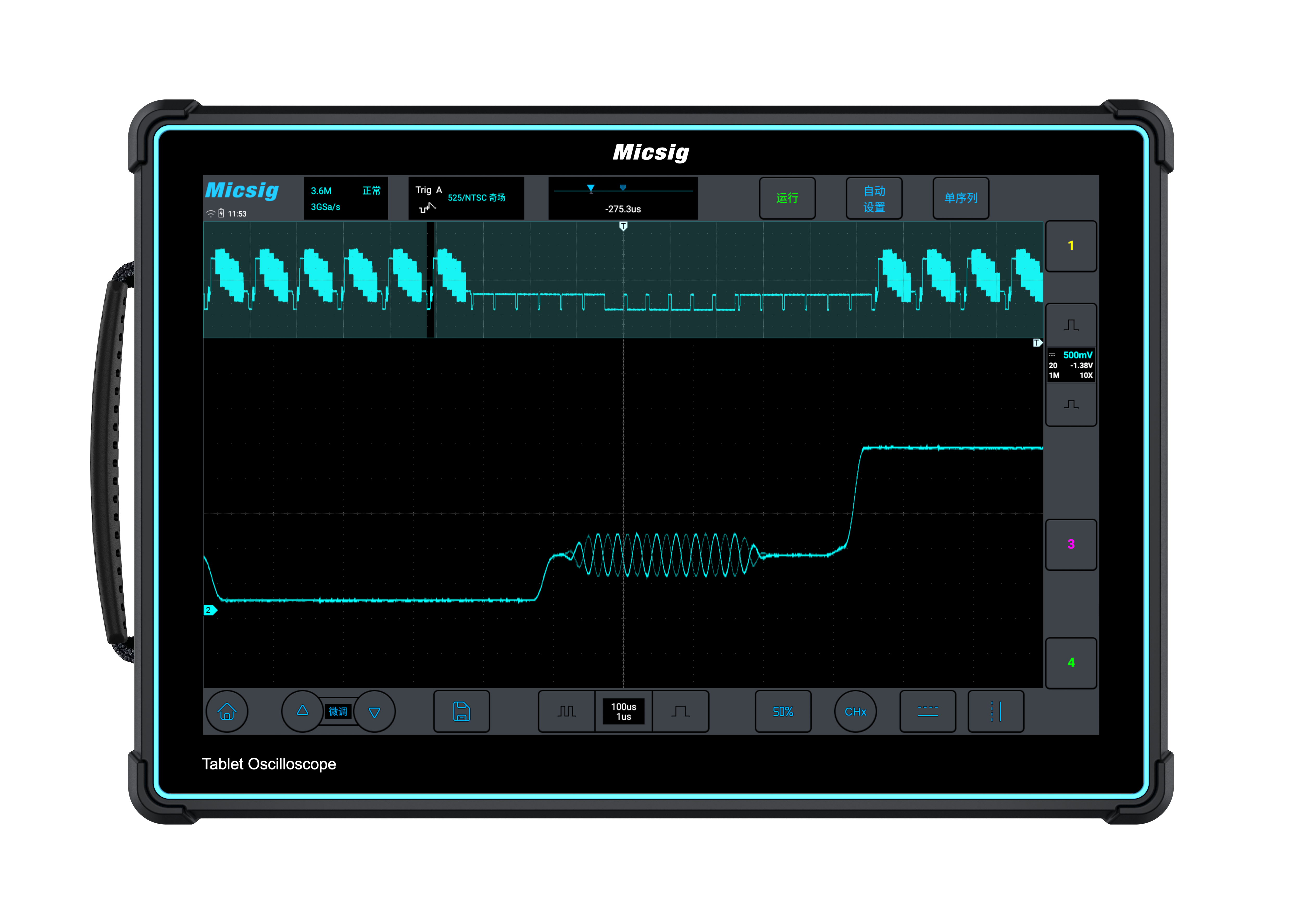

SigtestUI™-moniajojärjestelmällä varustettua ETO-sarjaa on erittäin helppo käyttää. Pehmeällä kumilla suojattu ohut runko, jossa on 14 tuuman integroitu kosketusnäyttö ja suurin 1920 x 1200 pikselin resoluutio.

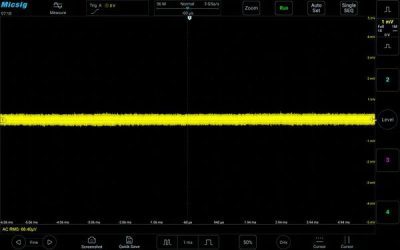

Erittäin alhainen kohinataso

Alle 90 μVrms kohinataso jopa 500 M:n täydellä kaistanleveydellä. Pystyy tallentamaan heikkoja, mutta tärkeitä, tapahtumia signaalin virheenkorjauksen ja analyysin aikana.

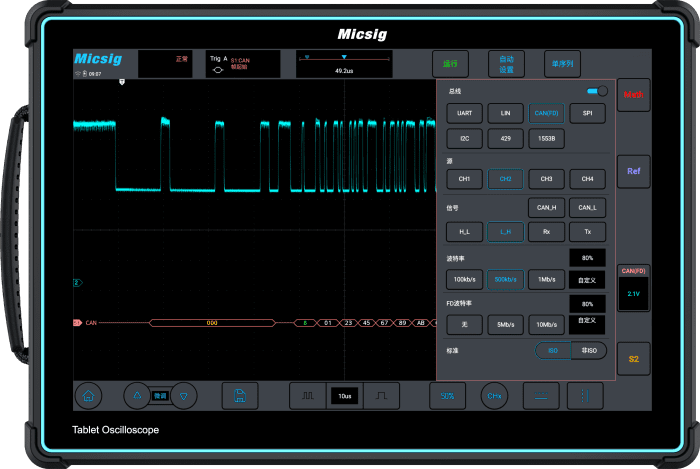

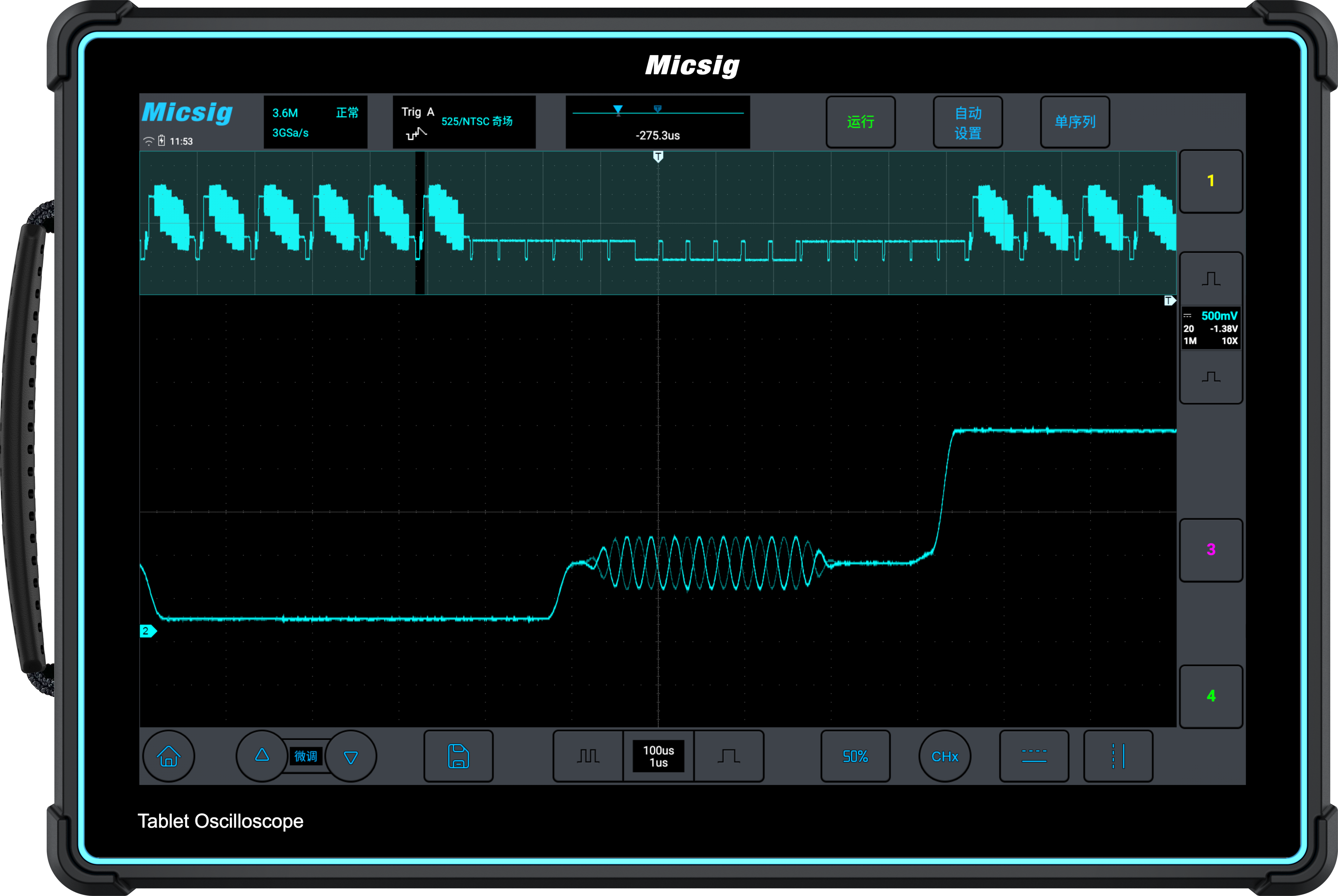

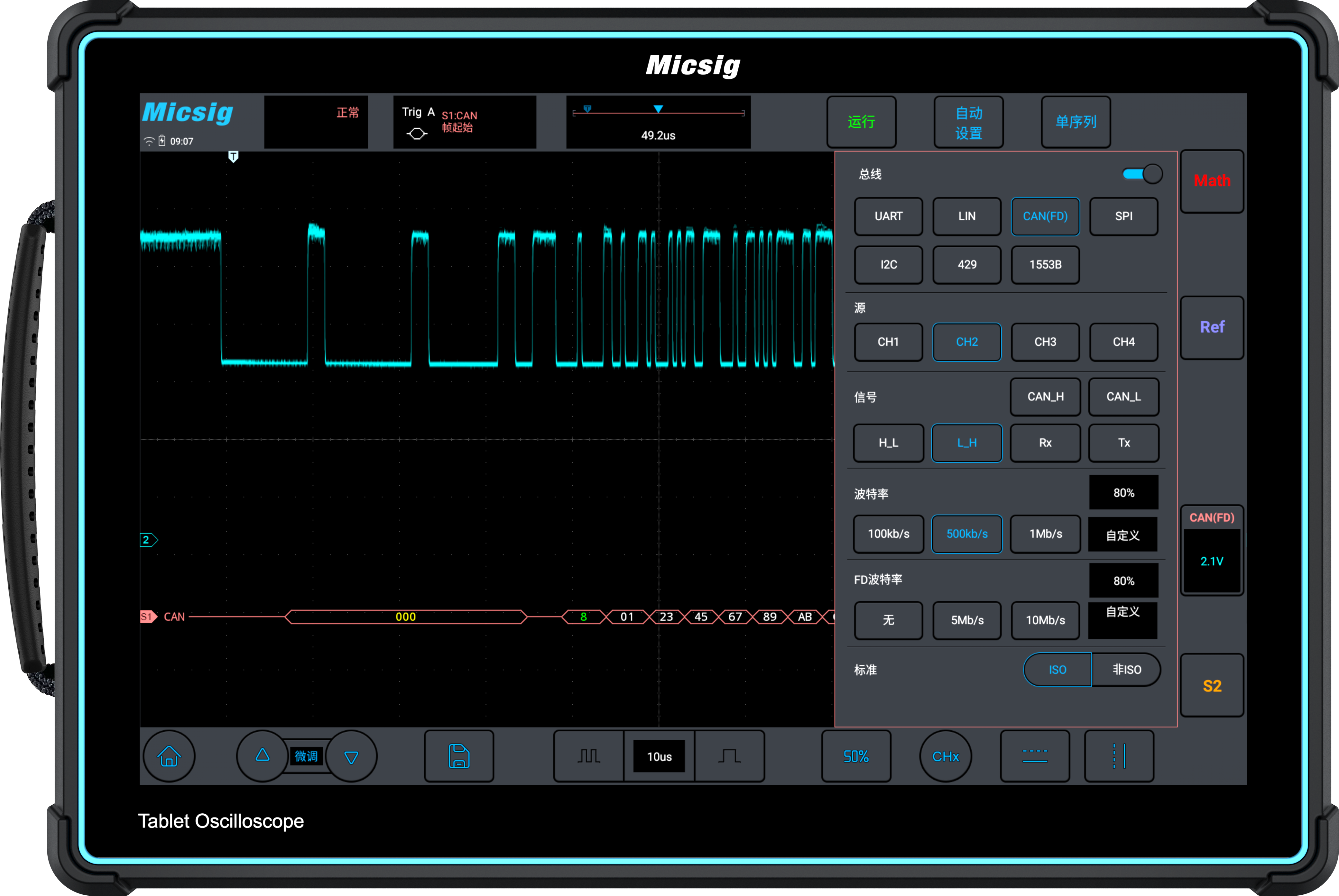

Intuitiivinen käyttöliittymä

Varustettu Micsigin omalla SigTest-käyttöliittymällä. Kaikki ETO:n toiminnot voidaan suorittaa helposti ja nopeasti.

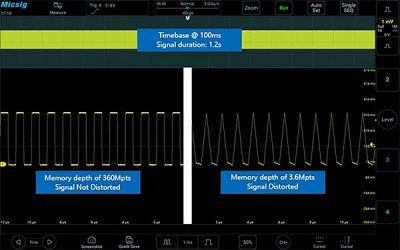

Suuri muistisyvyys

Jopa 360 Mpts:n muistisyvyys, mikä varmistaa erinomaisen signaalin tarkkuuden jopa suurella aikavälillä.

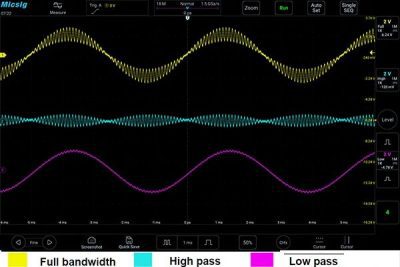

Laitteiston digitaalinen suodatin

ETO-sarja voi valikoivasti ohittaa tai estää komponentteja tietyillä taajuusalueilla. Alue voi olla jopa 30 Hz, mikä suodattaa tehokkaasti häiriöt ja kohinan, parantaa huomattavasti tarkkuutta ja luotettavuutta.

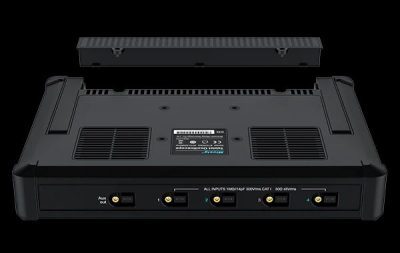

Sisäänrakennettu 13 500 mAh:n suuri akku. ETO-oskilloskooppia voidaan käyttää pöydällä tai ottaa ulos kenttäkokeeseen. Virrankatkaisun lukitus, turvallisempi kuljettaa.

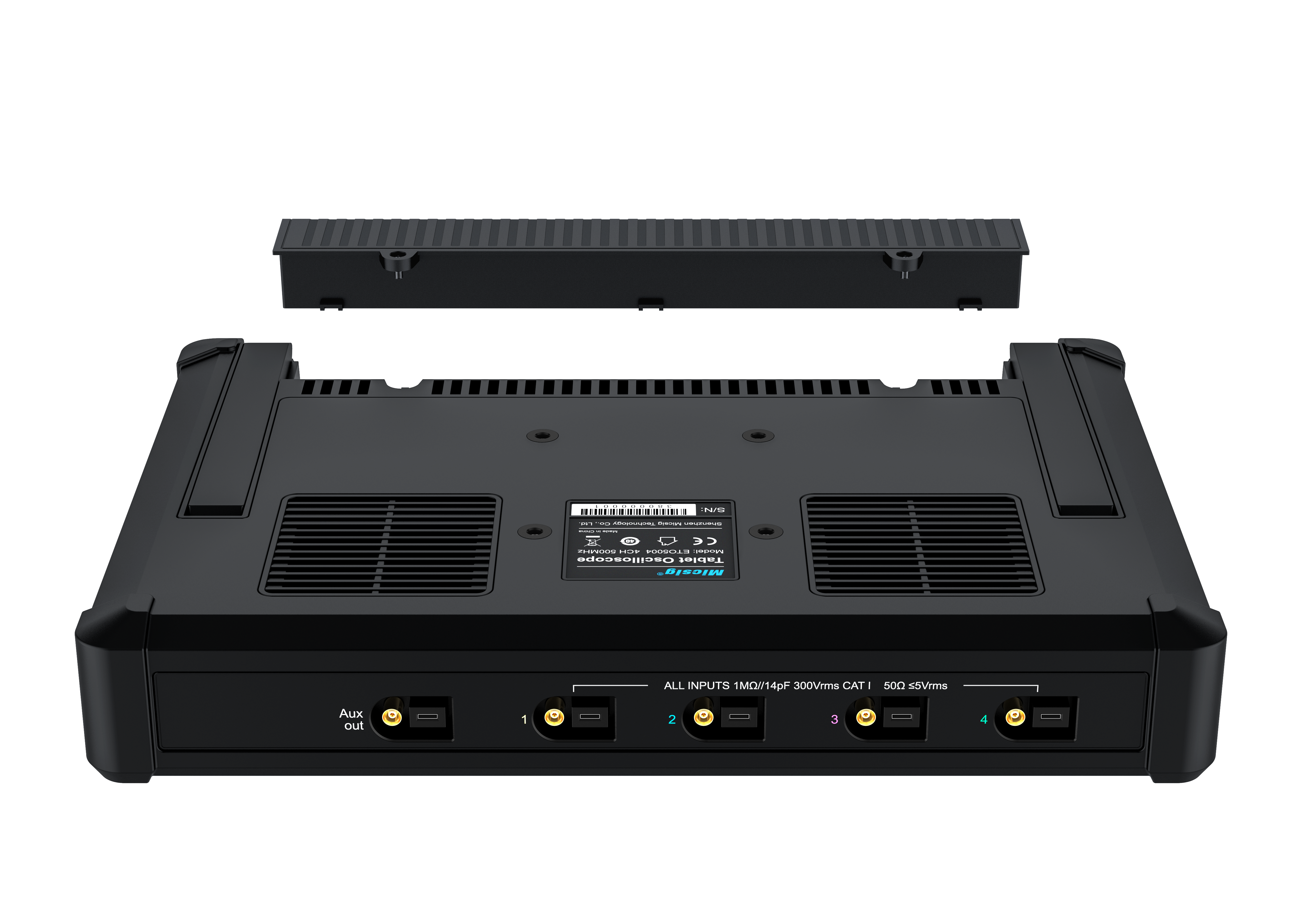

75 mm x 75 mm VESA-kiinnitysliitäntä laajentaa yhteensopivuutta.

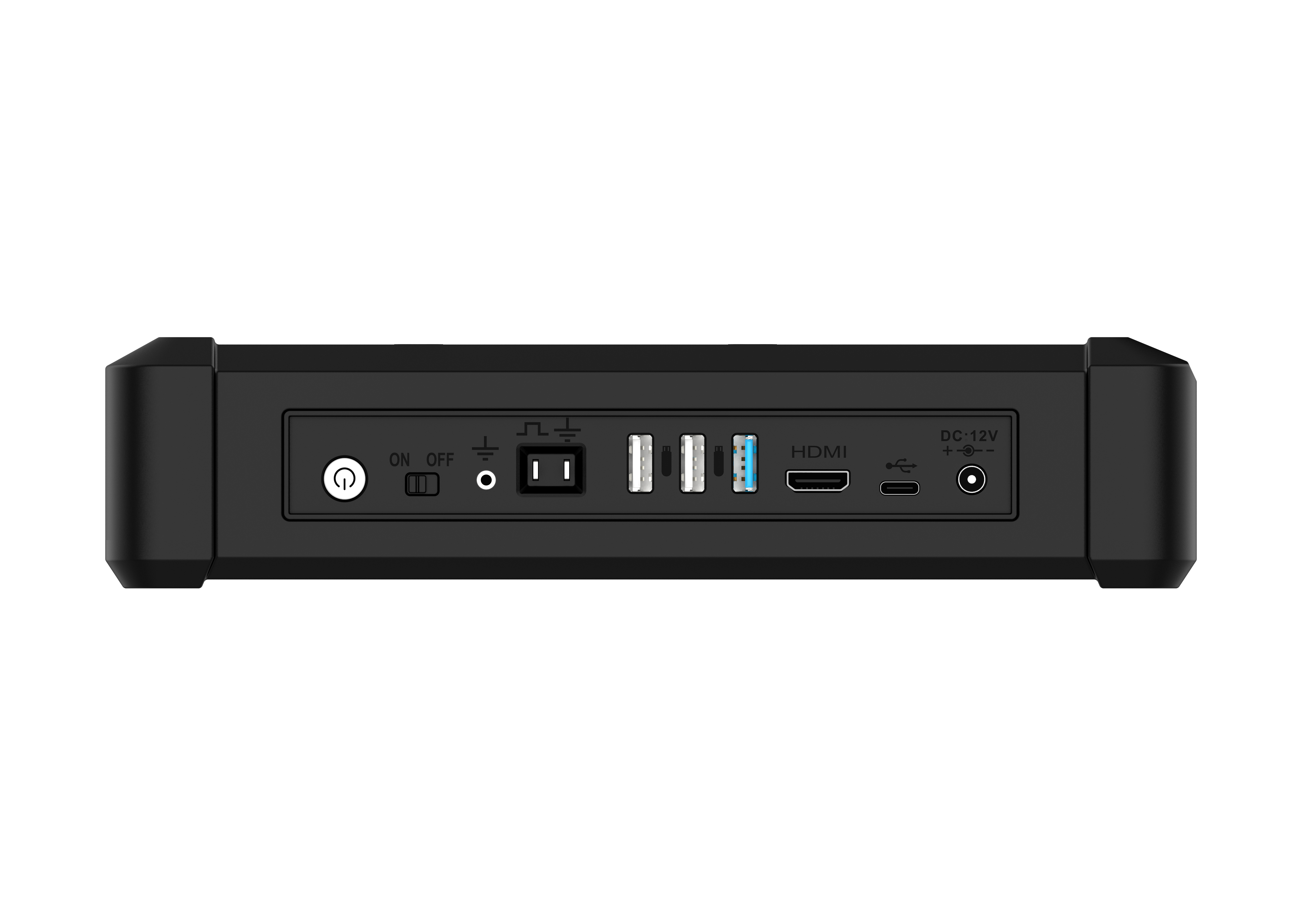

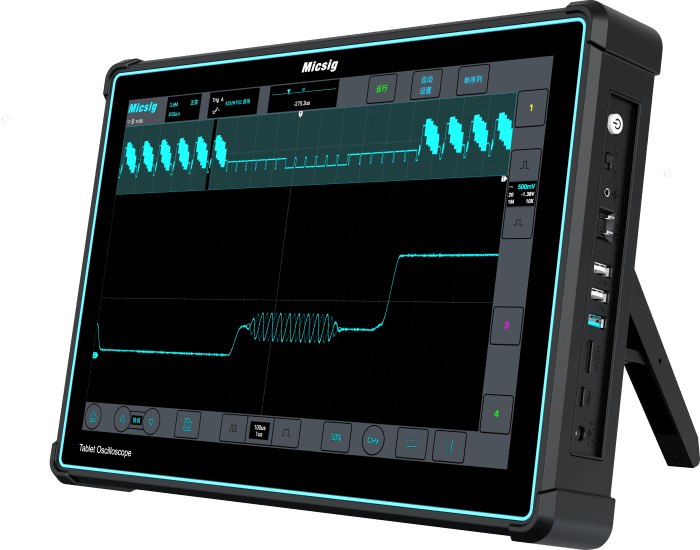

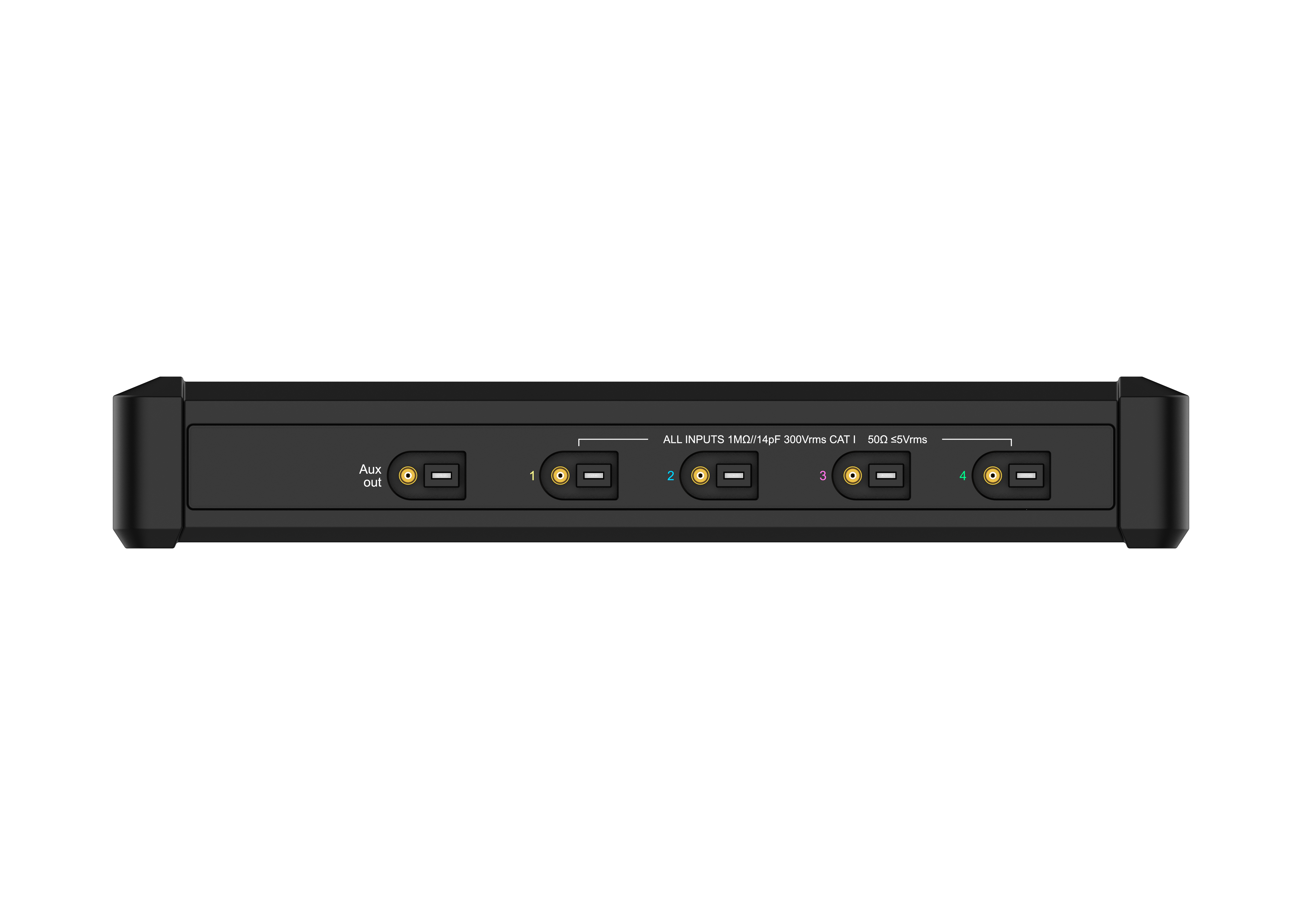

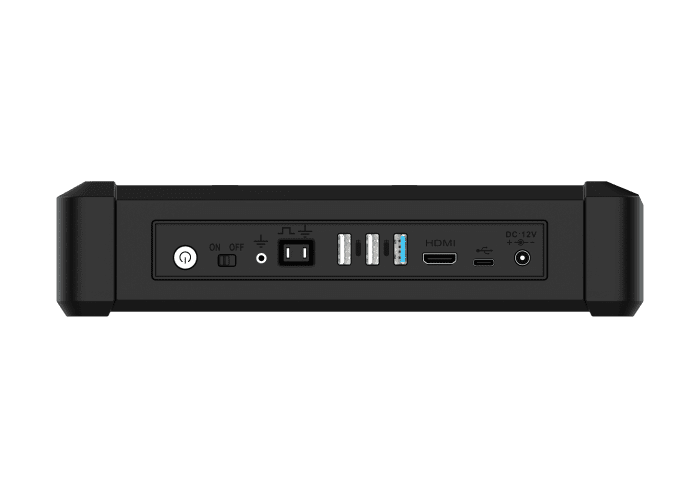

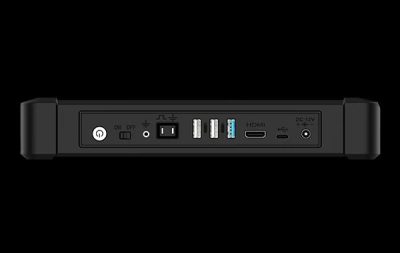

Varustettu useilla porteilla, mukaan lukien USB 3.0/2.0 Host, USB Device, maadoituspistoke, HDMI, Trigger out jne.

Manuaalit & esitteet:

Datasheet_ETOseriesoscilloscopes

ETOseries_UserManual

Oheistuotteet:

ETO-sarjalle soveltuvia oheistuotteita (jos tuotetta ei ole saatavilla, sen voi tilata myös jälkitoimituksena):

Valokuitueristetyt mittapäät:

SigOFIT-sarja > Bandwidth: up to 1GHz, Common mode voltage: 85kVpk, DC gain accuracy: 1%, CMRR: up to 180dB Datasheet_SigOFIT(EN) Brochure_SigOFIT(EN)

Korkean jännitteen differentiaalimittapäät:

MDP-sarja > Bandwidth: up to 500MHz; Differential voltage (DC+AC PK) Max.3000V; Accuracy：±2% Brochure_HighVoltageDifferentialProbes

Virtamittapäät:

HF AC/DC current probe CP series > Bandwidth: up to 100MHz, Range: 6A/30A, Accuracy: ±1% Catalog_HF_AC/DC_CurrentProbe_CPseries
LF AC/DC current probe CP2100 series > Bandwidth: up to 2.5MHz, Range: 10A/100A Brochure_LF_AC/DC_CurrentProbes_CP2100series
Rogowski AC current probe RCP series > Bandwidth: 10Hz - 30MHz, Range: 200mApk-600Apk, Accuracy: 1% Brochure_RogowskiACCurrentProbes_RCPseries
AC Current Probe ACP1000 > Bandwidth: 10Hz -100KHz, Range: 0.1Apk-1000Apk AC_CurrentProbeACP1000

Kantolaukut:

Micsig handbag MS-HB > musta nylonlaukku, sopii kaikille Micsigin oskilloskoopeille

Katso Micsigin mittapäät ja tarttujat.

Katso Micsigin kaikki oheistuotteet.

Katso myös valmistajan sivut.

Brand

Micsig

Malli

ETO5004, ETO3504

Bandwidth

350 MHz, 500 MHz

Analogchannels

4 kanavaa

Samplerate

3 GSa/s

Memory

360 Mpts

Waveform capture rate

230,000wfms/s

Micsig ETO-sarjan tablettioskilloskoopit
