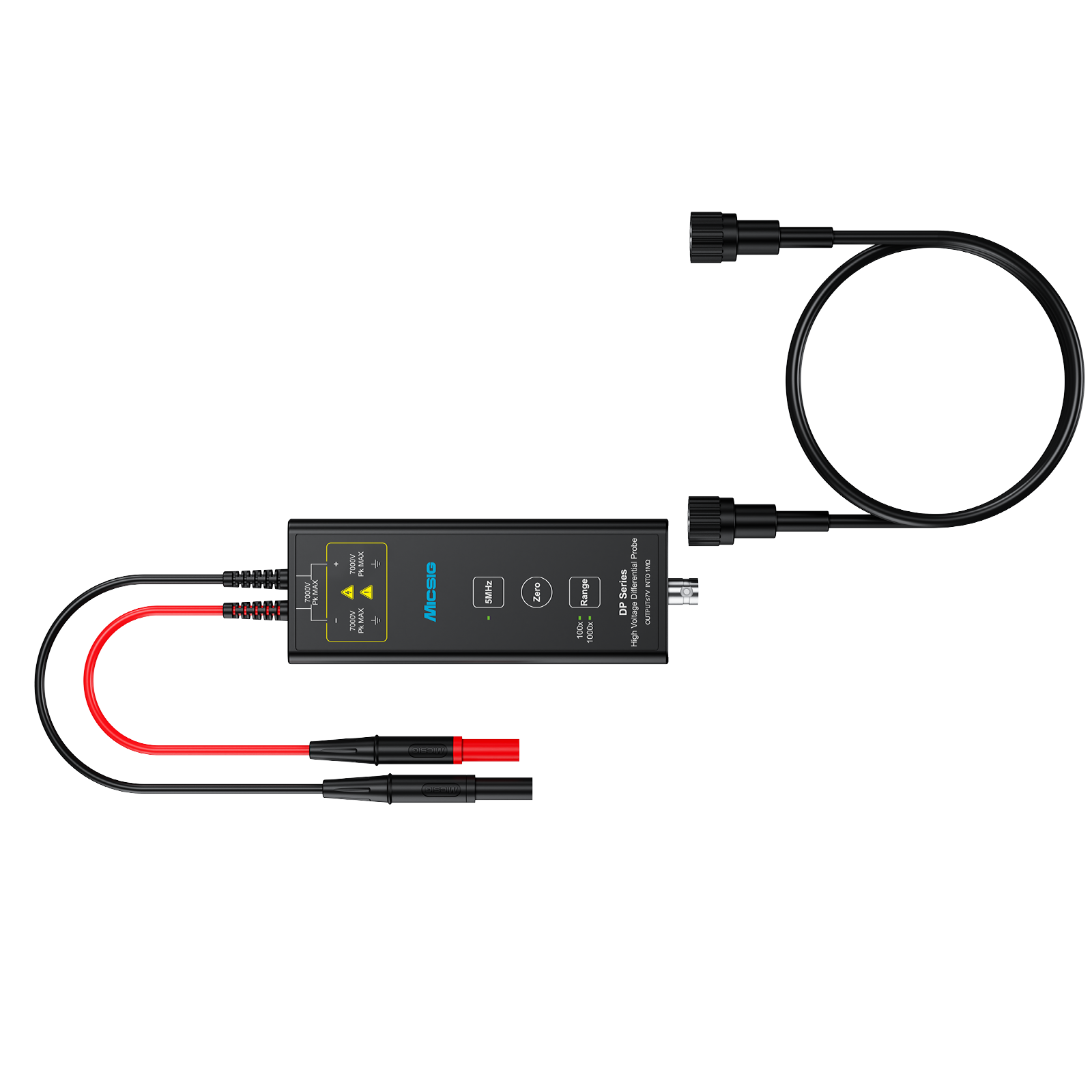

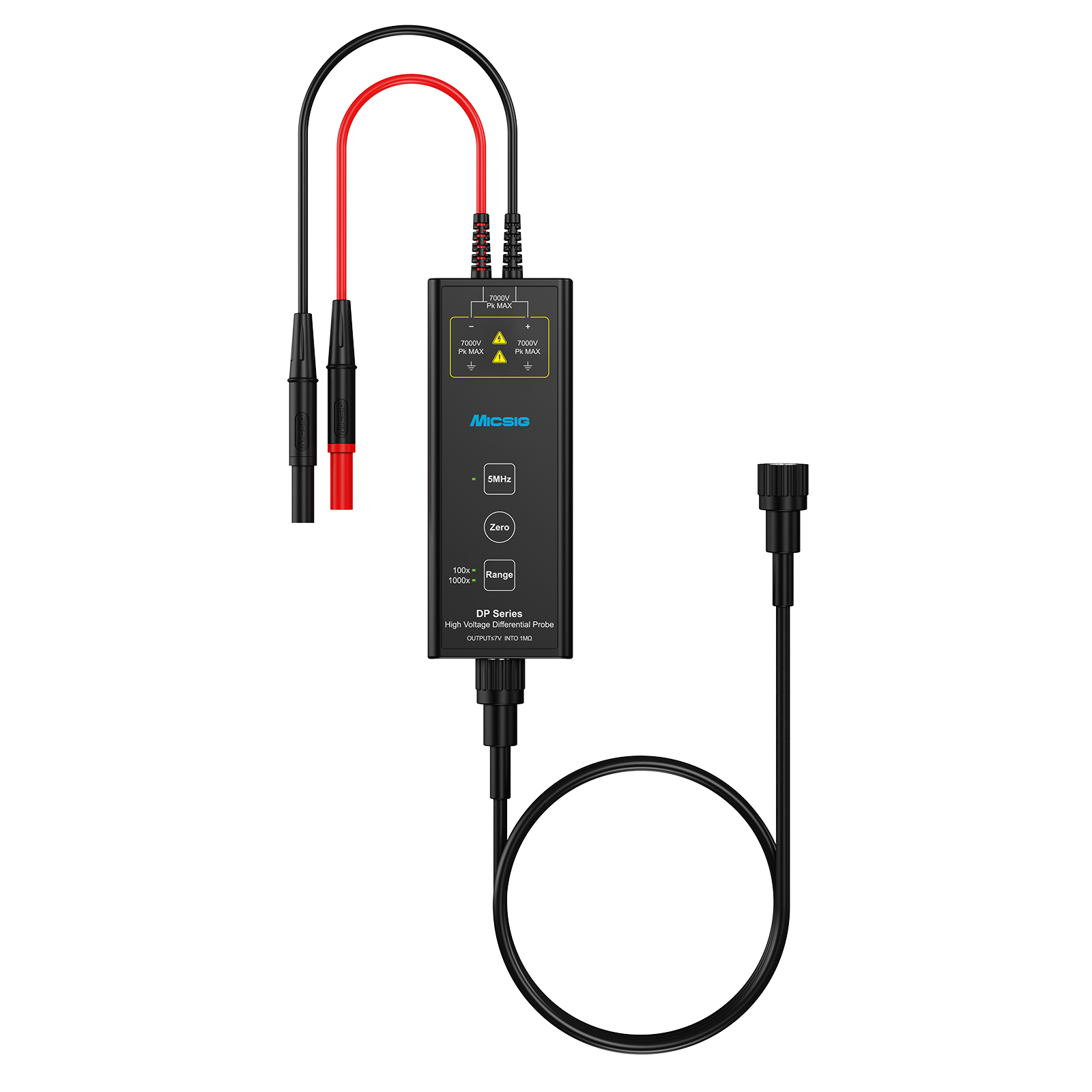

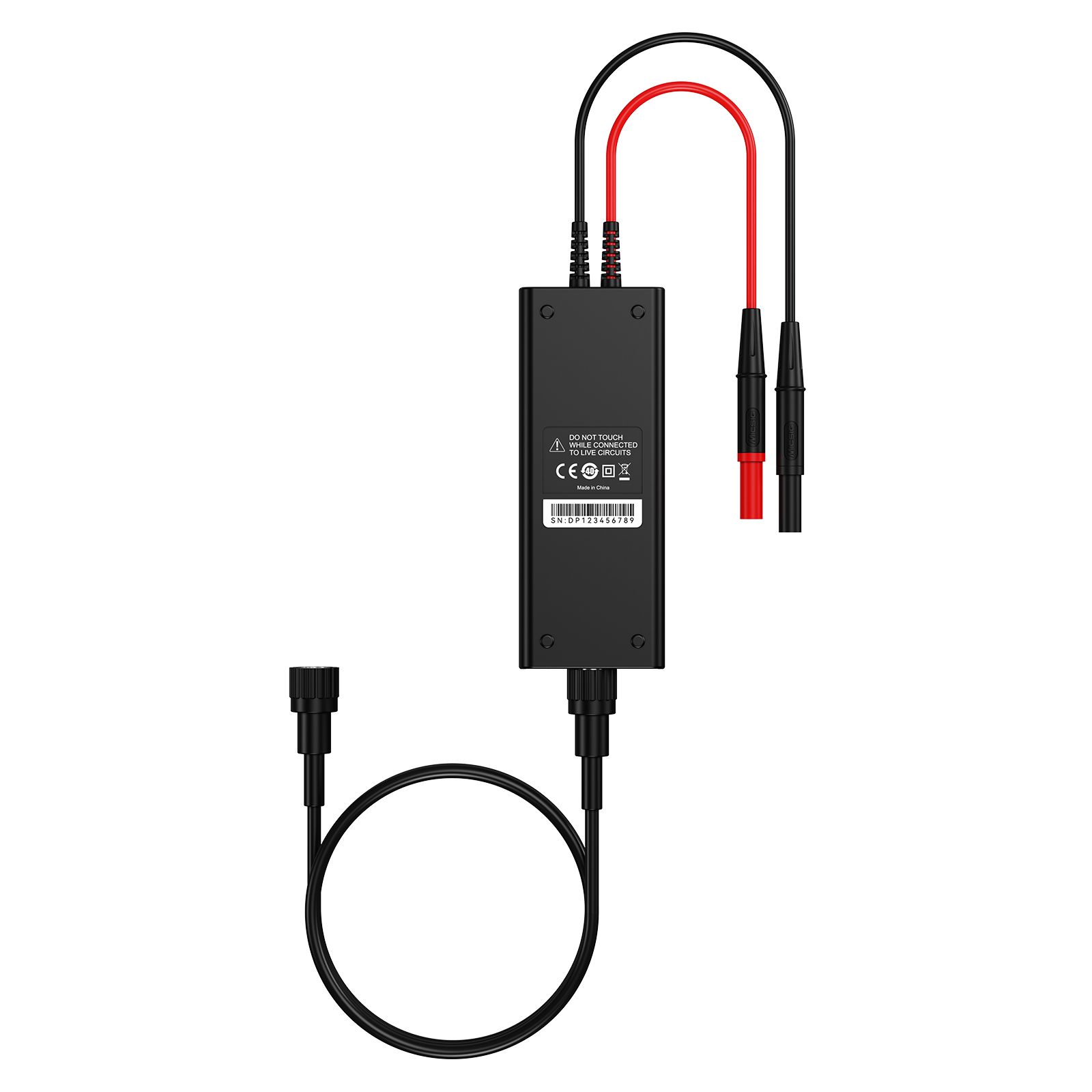

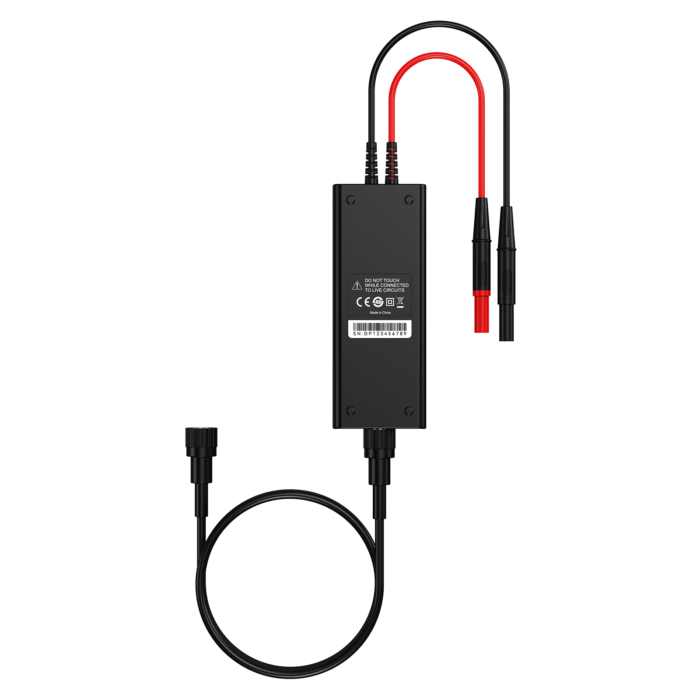

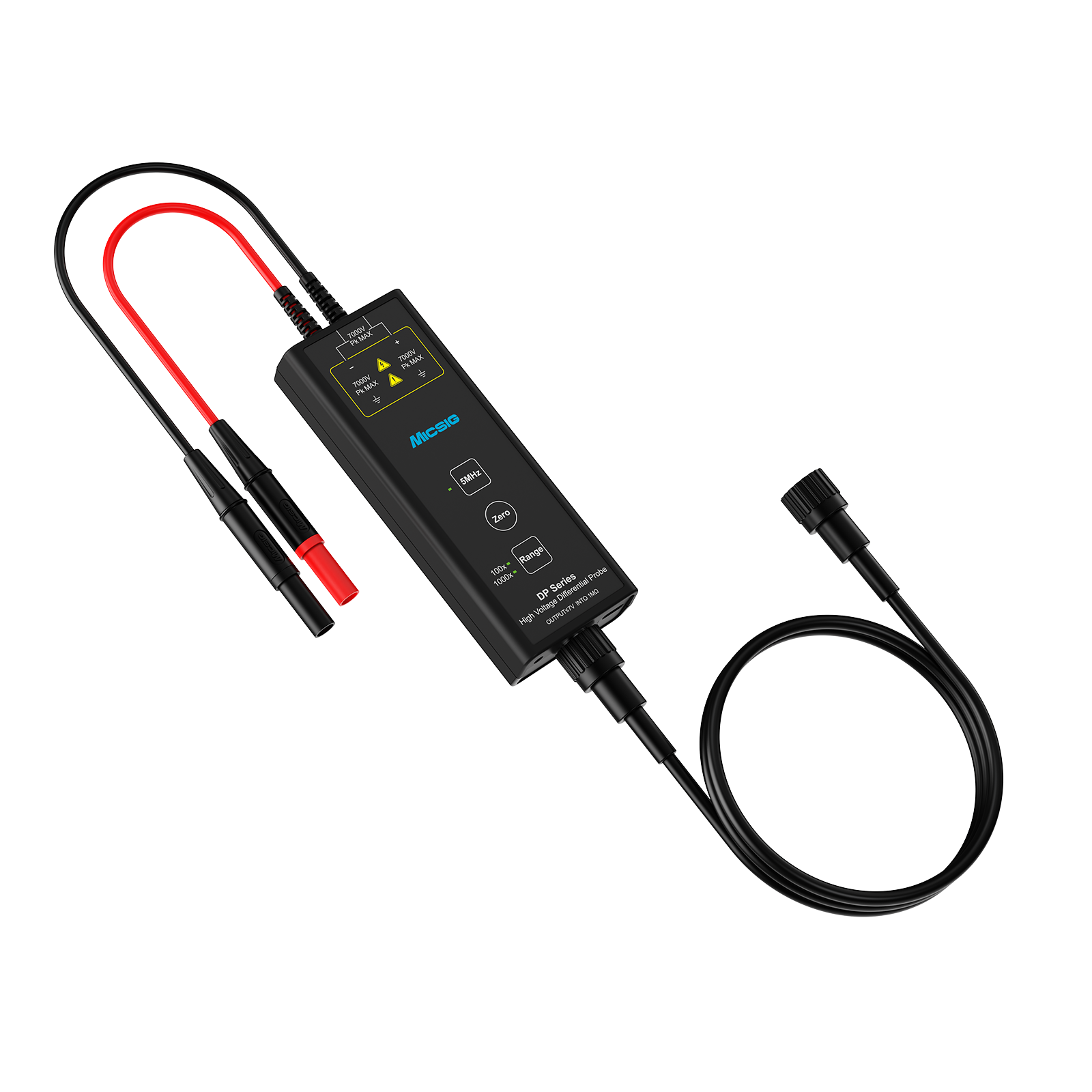

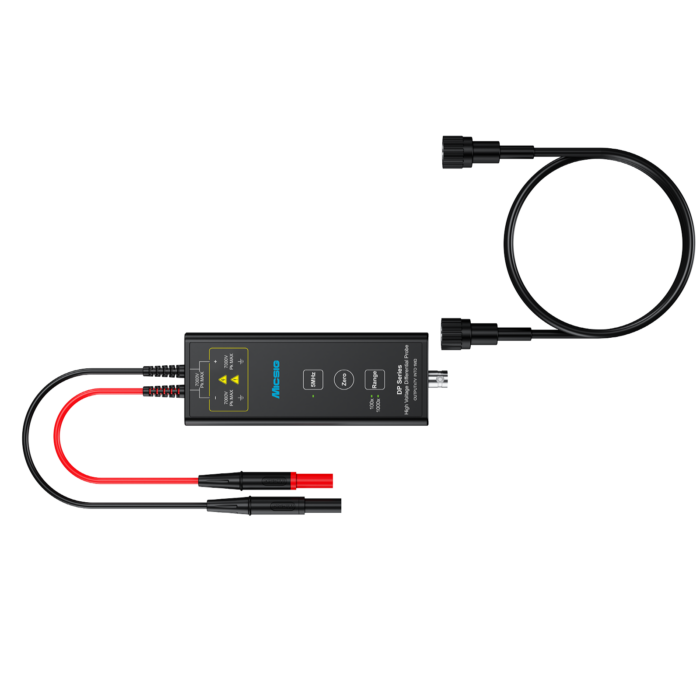

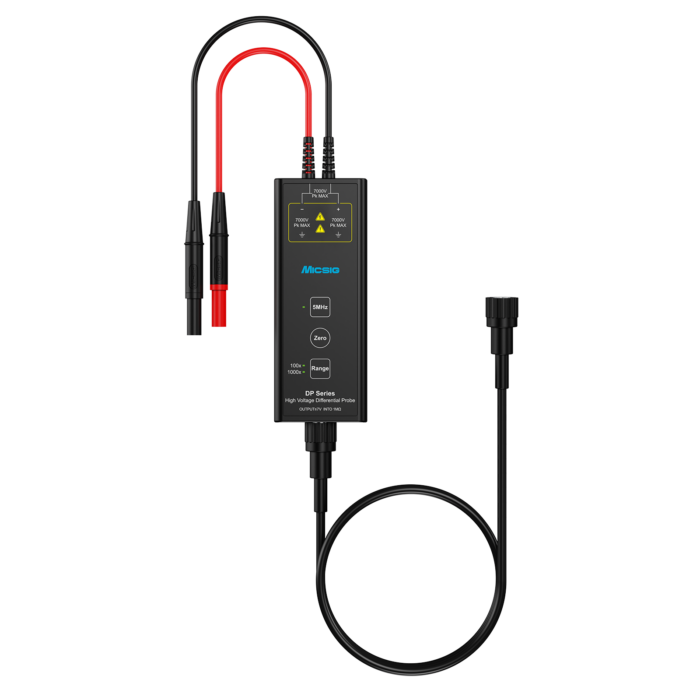

Micsig DP3000 Korkean jännitteen differentiaalimittapää 100MHz, 3000V (max.)

249,00€ (Verollinen: 312,50€)

Uutuus!

Jos tuotetta ei varastossa, toimitusaika noin 1-2 viikkoa.

1 varastossa (voidaan jälkitoimittaa)

Micsig DP3000 Korkean jännitteen differentiaalimittapää 100MHz, 3000V (max.)

Micsig DP3000:n ominaisuuksia:

Kaistanleveys: 100MHz
Vaimennus: 100X / 1000X
Tarkkuus: ±2% (optiona 1%:n tarkkuus)
Tulon differentiaalijännite max. (DC + AC PK): 300V（100X）/ 3000V（1000X）
Kohina:
- Koko kaistanleveys:
  100X: ≤ 100mVrms
  1000X: ≤ 500mVrms
CMRR:
- DC : >-80dB
- 100kHz: >-60dB
- 10MHz: >-30dB
- 100MHz: >-26dB
Tuloimpedanssi:
- 30MΩ/0.78pF (differential)
- 15MΩ/1.57pF
  (each input to ground)
Viive: 11.7ns (100X) /
11.5ns (1000X)
Mitat: 13.5cm x 5cm x 2.5cm
Kaapelin pituus: 31 cm (tulo); 100 cm (lähtö)
Tuotepakettiin kuuluu mittapään lisäksi:
- Jatkettavat koukkupihdit 1 pari
- Hauenleukaklipsit 1 pari
- Tulon jatkokaapelit 1 pari
- Virtasovitin 1
- BNC-lähtökaapeli 1
- USB-kaapeli 1
- Pikaopas EN

1 vuoden takuu.

Micsig DP-sarjan ominaisuuksia:

Micsigin DP-sarja erottuu edukseen tarkkojen, korkeajännitteisten differentiaalimittapäidensä ansiosta, jotka sopivat ihanteellisesti kriittisiin mittaustehtäviin tehoelektroniikassa, moottorinohjauksessa ja suurjännitetestauksessa. Kaistanleveyksillä 100 MHz – 500 MHz ja kyvyllä mitata jännitteitä jopa 7000 Vpk asti tämä sarja tarjoaa monimutkaisiin korkeataajuus- ja suurjännitesovelluksiin tarvittavan suorituskyvyn. (Huom. 300 MHz:n ja 500 MHz:n malleja ei ole tällä hetkellä saatavilla.)

DP-sarjan erottaa edukseen sen edistynyt eristystekniikka. Tämä tekniikka tarjoaa poikkeuksellisen yhteismuotoisen hylkäyssuhteen (CMRR) ja minimoi häiriöt, mikä mahdollistaa differentiaalisignaalien tarkan havaitsemisen jopa ympäristöissä, joissa on voimakkaita yhteismuotoisia jännitteitä. Jos kuitenkin etsit huippuluokan eristystekniikkaa yhdistettynä erittäin nopeiden muutosnopeuksien näytteenottoon erittäin suurilla kaistanleveyksillä, SigOFIT-sarja on oikea valinta.

DP-sarja on yleiskäyttöinen ja sopii erityisen hyvin kytkentävirtalähteiden kehittämiseen, moottorinohjauslaitteiden testaukseen sekä sovelluksiin, kuten induktiolämmittimiin ja inverttereihin. Vankasta suorituskyvystään huolimatta mittapäät ovat kompakteja – vain 2 cm:n kokonaiskorkeus ja tukeva metallikotelo takaavat korkean häiriönsietokyvyn.

DP-sarjan ominaisuudet, jotka parantavat käyttäjäystävällisyyttä, kuten automaattinen nollaus napin painalluksella ja ylikuormitusvaroitus, vetoavat sekä kokeneisiin että vähemmän kokeneisiin käyttäjiin. Vakiomallisen BNC-liitännän ansiosta DP-sarja voidaan integroida saumattomasti olemassa oleviin oskilloskooppijärjestelmiin, mikä laajentaa sovellusaluetta. Erinomaisten amplitudi-taajuusominaisuuksiensa ja korkean tuloimpedanssinsa ansiosta DP-sarja takaa tarkan signaalintoiston, erityisesti analysoitaessa pieniä jännitemuutoksia suurjännitesovelluksissa.

Kaiken kaikkiaan Micsig DP -sarja on tehokas ja monipuolinen ratkaisu, joka tekee vaikutuksen kompaktilla rakenteellaan, suurella tarkkuudellaan ja helppokäyttöisyydellään. Se tarjoaa luotettavia ja tarkkoja tuloksia vaativissa suurjännite- ja suurtaajuussovelluksissa, olipa kyseessä tutkimus, kehitys tai teollinen tuotanto.

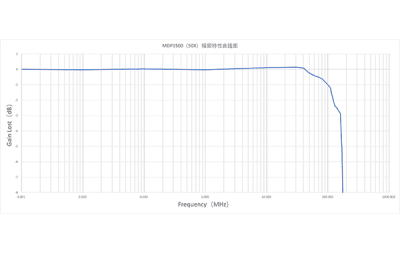

Erinomainen kaistanleveyden tasaisuus

DP-sarjan mittapäällä on erinomainen kaistanleveyden tasaisuus. Tarkkuus säilyy suurena jopa korkeilla taajuuskaistoilla.

Suuri tarkkuus, korkea CMRR

Korkea tuloimpedanssi ja pieni tulokapasitanssi, minimoitu kuormitusvaikutus, parantavat huomattavasti differentiaalisignaalin tarkkuutta. Korkea yhteismuotoisen jännitteen vaimennuskyky, soveltuu suurten yhteismuotoisten jännitteiden kelluviin mittauksiin korkeilla taajuuksilla.

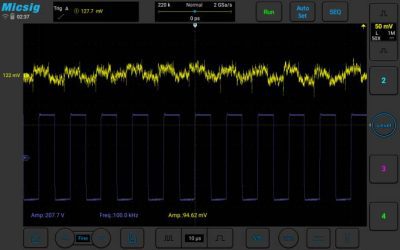

CH1: @ 100KHz, 207.7V, output common mode signal amplitude 94.62mV, CMRR > -60dB.

Alhainen kohina koko kaistanleveydellä

Kohina: 40,62 mV (RMS) täydellä kaistanleveydellä.

Komento- ja ohjelmointiohjaus

C-tyypin liitäntä tukee tiedonsiirtoa ja mahdollistaa yhteyden tietokoneeseen komentojen ohjausta varten.

5 MHz:n kaistanleveysrajoitus

Ihanteellinen FET-transistorien kytkentätaajuuksien mittaamiseen useimmissa virtalähdesovelluksissa, suodattaa tehokkaasti pois korkeataajuisen kohinan ja häiriöt.

Kahden alueen valinta

Yhden painikkeen automaattinen nollapisteen kalibrointi ja joustava kahden alueen vaihto, mikä parantaa signaali-kohinasuhdetta.

Micsig DP-sarjan mallit:

Malli	Bandwidth	Differential Voltage (DC+AC PK) Max.	CMRR	Input impedance
DP700	100MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB	6MΩ / 1.67pF(differential) 3MΩ / 3.3pF(each input to ground)
DP1500		150V（50X） 1500V（500X）		13.2MΩ / 1.67pF(differential) 6.6MΩ / 3.3pF(each input to ground)
DP3000		300V（100X） 3000V（1000X）		30MΩ / 0.78pF(differential) 15MΩ / 1.57pF(each input to ground)
DP7000		700V（100X） 7000V（1000X）		120MΩ / 0.78pF(differential) 60MΩ / 1.57pF(each input to ground)
DP702	200MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB	6MΩ / 1.67pF(differential) 3MΩ / 3.3pF(each input to ground)
DP1502		150V（50X） 1500V（500X）		13.2MΩ / 1.67pF(differential) 6.6MΩ / 3.3pF(each input to ground)
DP3002		300V（100X） 3000V（1000X）		30MΩ / 0.78pF(differential) 15MΩ / 1.57pF(each input to ground)
DP7002		700V（100X） 7000V（1000X）		120MΩ / 0.78pF(differential) 60MΩ / 1.57pF(each input to ground)
DP703	300MHz	70V（20X） 700V（200X）	DC：>-80dB 100kHz: >-60dB 20MHz: >-30dB 120MHz: >-26dB	6MΩ / 1.67pF(differential) 3MΩ / 3.3pF(each input to ground)
DP1503		150V（50X） 1500V（500X）		13.2MΩ / 1.67pF(differential) 6.6MΩ / 3.3pF(each input to ground)
DP3003		300V（100X） 3000V（1000X）		30MΩ / 0.78pF(differential) 15MΩ / 1.57pF(each input to ground)
DP7003		700V（100X） 7000V（1000X）		120MΩ/0.78pF (differential) 60MΩ/1.57pF(each input to ground)

*Edellinen malli DP10007 on päivitetty DP700:ksi.

*Edellinen malli DP10013 on päivitetty DP1500:ksi.

*Edellinen malli DP20003 on päivitetty DP3000:ksi.

Huomautus: Näiden mallien suorituskykyä (katso parametritaulukko) ei ole vain parannettu, vaan myös mallien ulkonäköä on muutettu kompaktimmaksi ja hienostuneemmaksi.

Esitteet & manuaalit:

Brochure-DP-series-high-voltage-differential

Quick-Guide-DP-series-high-voltage-differential-probe

Brand

Micsig

Kaistanleveys

100MHz

Differentiaalijännite (DC+AC PK) Max.

300V（100X）/ 3000V（1000X）

CMRR

DC : >-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB

Tuloimpedanssi

30MΩ/0.78pF (differential) 15MΩ/1.57pF (each input to ground)
