699,00€ (Verollinen: 877,25€)
2 varastossa (voidaan jälkitoimittaa)

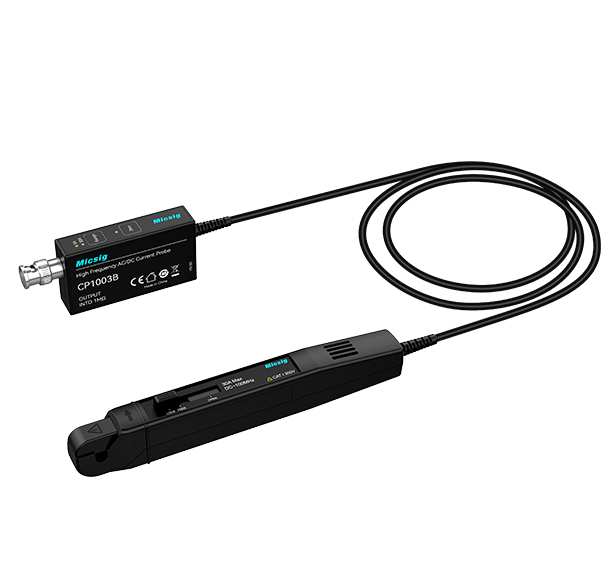

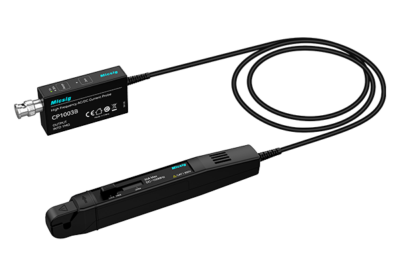

Huom. kuvissa malli CP1003B.
Normaali BNC-liitäntä, joka toimii kaikilla oskilloskoopeilla.

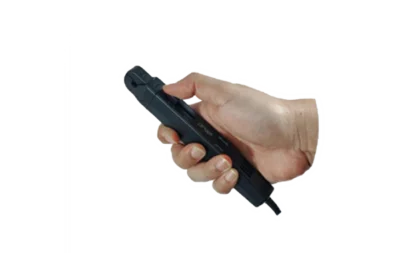

Helppokäyttöinen yhdellä kädellä.
Soveltuu erilaisiin monimutkaisiin testeihin.
Paina ”Zero”, anturi demagnetoidaan ja kalibroidaan automaattisesti samanaikaisesti.

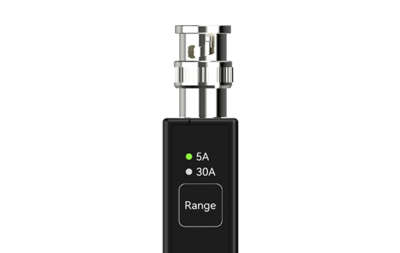

Kun virta on ylikuormitettu, vastaava aluepainike vilkkuu.
Tarkka mittauskyky korkeataajuisilla signaaleilla >20MHz. (CH1 Keltainen).
Sama signaali täysin vääristynyt matalataajuisella mittapäällä mitattuna. (CH2 Sininen).
Kaappaa syöksyvirran aaltomuodon tarkasti, kun virtalähde käynnistyy.
● Sähköajoneuvojen suunnittelu
● Hakkuriteholähteen rakenne
● Elektroniikkatekniikan kokeilut
● Puolijohdelaitteiden suunnittelu
● Ilmailutekniikan suunnittelu
● Invertteri-/muuntajarakenne
● Elektroninen kuristinrakenne
● Teollisuuden ohjaus-/kulutuselektroniikkasuunnittelu
● Moottorivetoinen rakenne
● Tehoelektroniikan ja sähkönkäytön kokeellinen suunnittelu

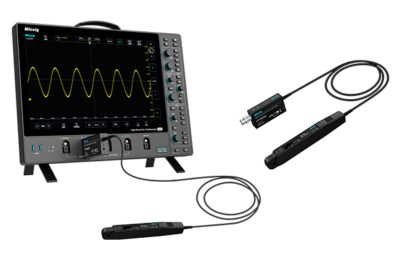

Huom. kuvan oskilloskooppi ei kuulu tuotepakettiin.
|
Malli |
CP503B |
CP1003B |
CP1510 |
CP3005 |
CP3008 |
|---|---|---|---|---|---|
|
Kaistanleveys |
DC-50MHz |
DC-100MHz |
DC-10MHz |
DC-5MHz |
DC-8MHz |
|
Nousuaika |
≤7ns |
≤3.5ns |
≤ 46ns |
≤ 70ns |
≤ 53ns |
|
Alue |
5Arms（5A） |
5Arms（5A） |
30Arms（30A) 150Arms（150A） |
50Arms（50A） 300Arms（300A） |
50Arms（50A） 300Arms（300A） |
|
Virran max. tulo |
30Arms，50Apk |
30Arms，50Apk |
150Arms，300Apk |
300Arms，500Apk |
300Arms，500Apk |
|
Tarkkuus (Max jatkuva virta @ DC ja 45-66Hz) |
±1% ±1mA（5A) |
±1% ±1mA（5A) |
±1% ±10mA（30A) ±1% ±100mA（150A） |
±1% ±10mA（50A) ±1% ±100mA（300A） |
±1% ±10mA（50A) ±1% ±100mA（300A） |
|
Pienin mitattava virta |
1mA（5A) |
1mA（5A) |
10mA（30A) 100mA（150A） |
10mA（50A) 100mA（300A） |
10mA（50A) 100mA（300A） |
|
Kohina |
<4mApp（5A） |
<4mApp（5A） |
<1.5mArms（30A） <10mArms（150A） |
<1.5mArms（50A） <12mArms（300A） |
<1.5mArms（50A） <12mArms（300A） |
|
Lähtöherkkyys |
1V / 1A（5A，1X ) |
1V / 1A（5A，1X ) |
1V / 10A（30A，10X ) 1V / 100A（150A，100X） |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
|
Ylivirran hälytysarvo |
≥ 7Apk（5A） |
≥ 7Apk（5A） |
≥ 30Apk（30A） ≥ 150Apk（150A） |
≥ 50Apk（50A） ≥ 300Apk（300A） |
≥ 50Apk（50A） ≥ 300Apk（300A） |
|
Johtimen max. halkaisija |
5mm |
5mm |
20mm |
20mm |
20mm |
|
Liitäntä |
BNC |
BNC |
BNC |
BNC |
BNC |
| Brand | Micsig |
|---|---|
| Kaistanleveys | DC-50MHz |
| Alue | 5Arms（5A） 30Arms（30A） |
| Virran tulo max. | 50Apk，100Apk-pk，30Arms |
| Tarkkuus (Max. jatkuva virta @ DC ja 45-66Hz) | ±1% ±1mA（5A) ±1% ±10mA（30A） |
| Pienin mitattava virta | 1mA（5A) 10mA（30A） |
| Kohina | <4mApp（5A） <30mApp（30A） |
| Viive | ＜ 6.5ns（5A ) ＜ 8.5ns（30A） |
| Lähdön herkkyys | 1V / 1A（5A，1X ) 1V / 10A（30A，10X） |
| Max. käyttöjännite | CAT I 300V |
| Max. kelluva jännite | CAT I 300V |
