Micsig CP5005 Korkean taajuuden AC/DC-virtamittapää 5MHz, 75A/500A

2699,00€ (3387,25€ sis. alv)

Ei varastossa, vain jälkitoimituksena

Jos tuotetta ei ole varastossa, toimitusaika on noin 1-2 viikkoa.

SKU CP5005 Categories CP-sarja (High Frequency AC/DC Current Probe), Micsig-mittapäät, Micsig-oheistuotteet, Mittapäät, Mittapäät ja tarttujat, Oheistuotteet, Uutuustuotteet, Virtamittapäät Tags korkean taajuuden AC/DC-virtamittapää, Micsig CP-sarja, Micsig Mittapäät ja tarttujat, Micsig oskilloskoopit oheistuotteet, Micsig-uutuudet, virtamittapää

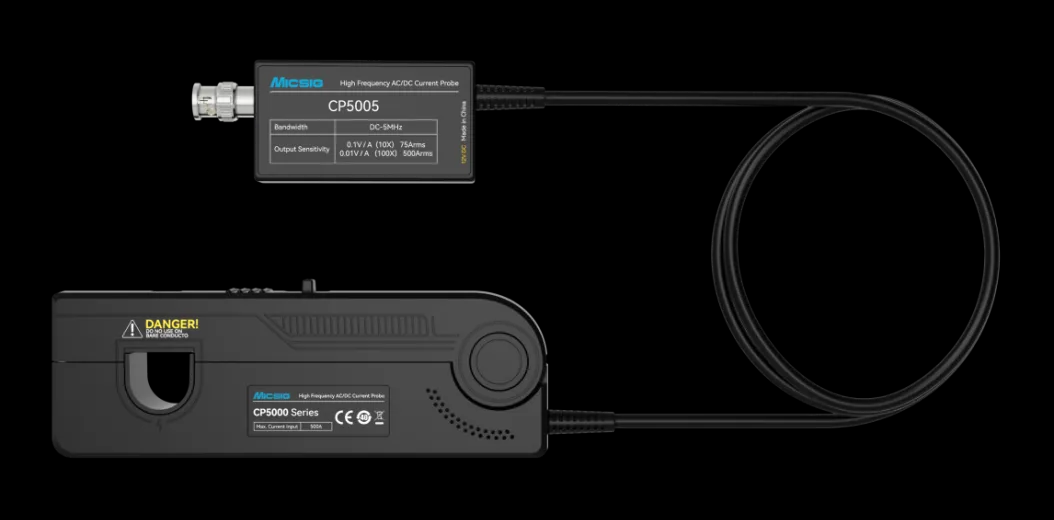

Micsig CP5005 Korkean taajuuden AC/DC-virtamittapää 5MHz, 75A/500A

Micsig CP5005 AC/DC-virtapihti: 500 A (rms) / 750 A (huippu), 5 MHz:n kaistanleveys, 20 mm:n leuka-aukko, 75 A:n ja 500 A:n mittausalueet, BNC-lähtöliitäntä.

Suuria virtoja on vaikea mitata muuttamatta virtapiiriä. CP5005 ratkaisee tämän ongelman virtapihtirakenteellaan: avaa 20 mm:n leuka, sulje se johtimen ympärille ja lue virta oskilloskoopista. Laite mittaa jopa 500 A:n (RMS) virtoja, ja sen huippuarvot voivat olla jopa 750 A (huippuvirta).

Tämä on Micsigin CP-sarjan tehokkain virtamittapäämalli. Se on suunnattu insinööreille, jotka työskentelevät sähköajoneuvojen moottorikäyttöjen, invertterien ja teollisuuden virtalähteiden parissa – sovelluksissa, joissa sekä jatkuvalla virralla että kytkentävirralla on merkitystä.

Ominaisuudet:

Jopa 500 A:n (RMS) jatkuva virta: huippuvirta (peak) jopa 750 A
Mikään muu CP-sarjan mittapää ei yllä korkeampiin arvoihin
Suuri 20 mm:n leukaväli: sopii virtakiskojen ja vaihekaapeleiden ympärille
Valittavat mittausalueet: 75 A (suhteella 1 V / 10 A eli 10x) tai 500 A (suhteella 1 V / 100 A eli 100x)
Riittävän nopea kytkentäsignaaleille: 5 MHz:n kaistanleveys ja ≤70 ns:n nousuaika
Tarkkuus ±1 %: Tasavirralla (DC) ja taajuusalueella 45–66 Hz
Tunnistaa pienet virrat: mittaa jopa 10 mA:n virtoja
Kohina alle 2,2 mA (RMS) 75 A:n alueella
Demagnetointi ja automaattinen nollaus: molemmat toiminnot yhdellä painalluksella
Sisäänrakennetut varoitukset: ylikuormituksen ilmaisin ja ylivirran hälytys
BNC-liitäntä: Micsigin mukaan yhteensopiva kaikkien oskilloskooppimerkkien kanssa

Tekniset tiedot:

Tyyppi: korkeataajuuksinen AC/DC-virtapihti
Mittausalueet: 75 A (1 V / 10 A, 10x), 500 A (1 V / 100 A, 100x)
Suurin tulovirta: 500 A (RMS) / 750 A (huippuarvo)
Kaistanleveys: 5 MHz
Nousuaika: ≤70 ns
Tarkkuus: ±1 % (DC ja 45–66 Hz)
Pienin mitattava virta: 10 mA
Kohina: <2,2 mA (RMS) (75 A:n alue)
Leukojen koko: 20 mm
Lähtöliitäntä: BNC
Toiminnot: Demagnetointi / automaattinen nollaus (yksi painike), ylikuormituksen ilmaisin, ylivirran hälytys

Miksi valita CP5005?

Mittaus ilman kytkentämuutoksia: johdotus saa pysyä ennallaan, shuntin asentaminen tai johtimen irrottaminen ei ole tarpeen
Yksityiskohtaisuus ja mittausalueen laajuus samassa työkalussa: 75 A:n alue pitää kohinan pienenä heikkoja signaaleja mitattaessa; 500 A:n alue puolestaan tallentaa suuret huiput ja transientit
Näe koko virta: AC/DC-kytkentä näyttää tasavirtakomponentin ja kytkentärippelin samassa aaltomuodossa
Ei tarvetta uudelle oskilloskoopille: kytke BNC-lähtöliitäntä työpöydälläsi jo olevaan oskilloskooppiin
Osa laajempaa Micsig-kokonaisuutta: lisää järjestelmään 150 MHz:n CP1503B-virtapihti ja Micsigin korkean resoluution oskilloskooppi, niin voit mitata virtoja välillä 1 mA – 500 A (RMS)

Product Introduction-High Frequency ACDC Current Probe CP series

Quick Guide-High Frequency ACDC Current Probe CP series

CP-sarjan mallit:

Malli	CP503B	CP1003B	CP1503B	CP1510	CP3005	CP3008	CP5005
Kaistanleveys	DC-50MHz	DC-100MHz	DC-150MHz	DC-10MHz	DC-5MHz	DC-8MHz	5MHz
Nousuaika	≤7ns	≤3.5ns	≤ 2.67ns	≤ 46ns	≤ 70ns	≤ 53ns	≤70 ns
Alue	5Arms（5A） 30Arms（30A）	5Arms（5A） 30Arms（30A）	5Arms（5A） 30Arms（30A）	30Arms（30A) 150Arms（150A）	50Arms（50A） 300Arms（300A）	50Arms（50A） 300Arms（300A）	75Arms(75A) 500Arms（500A）
Virran max. tulo	30Arms，50Apk	30Arms，50Apk	30Arms, 50Apk	150Arms，300Apk	300Arms，500Apk	300Arms，500Apk	500 Arms / 750 Apk
Tarkkuus (Max jatkuva virta @ DC ja 45-66Hz)	±1% ±1mA（5A) ±1% ±10mA（30A）	±1% ±1mA（5A) ±1% ±10mA（30A）	±1% ±1mA（5A) ±1% ±10mA（30A）	±1% ±10mA（30A) ±1% ±100mA（150A）	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（75A), ±1% ±100mA（500A)
Pienin mitattava virta	1mA（5A) 10mA（30A）	1mA（5A) 10mA（30A）	1mA（5A) 10mA（30A）	10mA（30A) 100mA（150A）	10mA（50A) 100mA（300A）	10mA（50A) 100mA（300A）	10mA（75A) 100mA（500A）
Kohina	<4mApp（5A） <30mApp（30A）	<4mApp（5A） <30mApp（30A）	≤ 400μArms (5A) ≤ 120μArms (30A)	<1.5mArms（30A） <10mArms（150A）	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（50A） <12mArms（300A）	<2.2mArms（75A） <20mArms（500A)
Lähtöherkkyys	1V / 1A（5A，1X ) 1V / 10A（30A，10X）	1V / 1A（5A，1X ) 1V / 10A（30A，10X）	1V / 1A（5A，1X ) 1V / 10A（30A，10X）	1V / 10A（30A, 10X ) 1V / 100A（150A，100X）	1V / 10A（50A, 10X ) 1V / 100A（300A，100X）	1V / 10A（50A, 10X ) 1V / 100A（300A，100X）	1V / 10A（75A, 10X ) 1V / 100A（500A, 100X）
Johtimen max. halkaisija	5mm	5mm	5mm	20mm	20mm	20mm	20mm
Liitäntä	BNC	BNC	BNC	BNC	BNC	BNC	BNC
