1269,00€ (Verollinen: 1592,60€)
Ei varastossa, vain jälkitoimituksena
Micsig CP1510 -virtamittapäässä on kaksi virta-aluetta, 150 A ja 30 A, 10 MHz:n kaistanleveydellä.

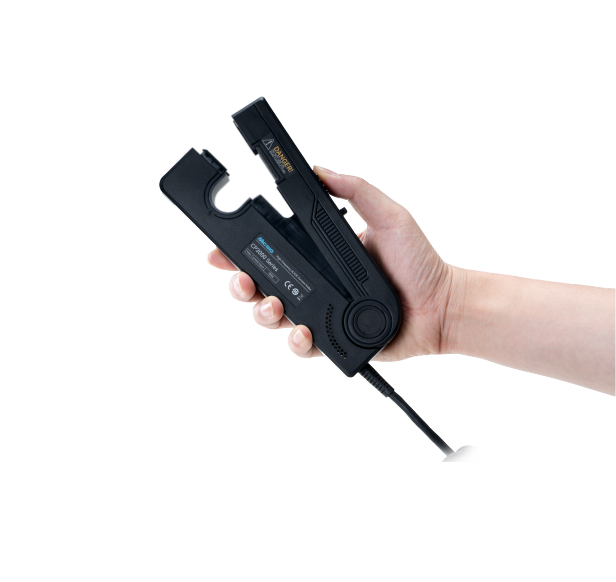

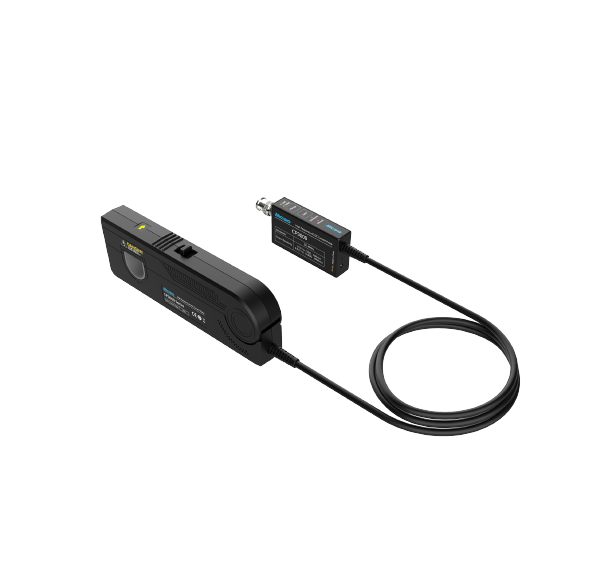

Micsig CP1510 on korkeataajuinen AC/DC-virtamittapää, jonka kaistanleveys on jopa 10 MHz ja jossa on kaksi aluetta. Se tukee jatkuvia mittauksia jopa 150 A:iin asti ja huippuvirtoja jopa 300 A:iin asti 1 %:n tarkkuudella ja 10 mA:n resoluutiolla – ihanteellinen korkeataajuisille kytkentävirtalähteille ja suurvirtasovelluksille.
Korkean signaali-kohina-suhteen ja matalan kohinan ansiosta se varmistaa tarkan signaalin sieppauksen. Tärkeimpiä ominaisuuksia ovat sisäänrakennettu demagnetointi, yhden kosketuksen automaattinen nollaus, ylikuormitussuojan hälytys ja leukojen sulkeutumisen ilmaisin turvallisen ja reagoivan käytön takaamiseksi.

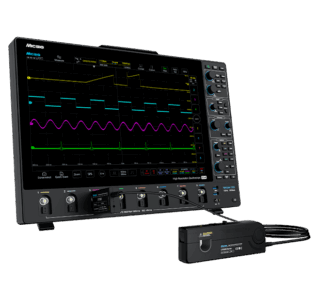

Vakiomuotoinen BNC-liitäntä tarjoaa laajan yhteensopivuuden kaikkien tärkeimpien merkkien oskilloskooppien kanssa.
Micsig CP -sarjan laitteiden tarkkuus on 1 % ja resoluutio 1 mA, mikä mahdollistaa tarkan aaltomuodon tallennuksen ja luotettavat mittaukset. Kaksoisaluesuunnittelu kattaa sekä pienten signaalien tunnistuksen että suurten virtojen transienttianalyysin. CP-sarjassa on 5 mm:n ja 20 mm:n leukavaihtoehdot, yhden painikkeen magnetoinnin poisto/automaattinen nollaus ja sisäänrakennettu ylivirtahälytys, jotka takaavat helpon käytön ja turvallisuuden. Vakiomallinen BNC-liitäntä on yhteensopiva useimpien oskilloskooppimerkkien kanssa, joten se sopii erinomaisesti uuden energia- ja teollisuuselektroniikan testaukseen.
|
Malli |
CP503B |
CP1003B |
CP1510 |
CP3005 |
CP3008 |
|---|---|---|---|---|---|
|
Kaistanleveys |
DC-50MHz |
DC-100MHz |
DC-10MHz |
DC-5MHz |
DC-8MHz |
|
Nousuaika |
≤7ns |
≤3.5ns |
≤ 46ns |
≤ 70ns |
≤ 53ns |
|
Alue |
5Arms（5A） |
5Arms（5A） |
30Arms（30A) 150Arms（150A） |
50Arms（50A） 300Arms（300A） |
50Arms（50A） 300Arms（300A） |
|
Virran max. tulo |
30Arms，50Apk |
30Arms，50Apk |
150Arms，300Apk |
300Arms，500Apk |
300Arms，500Apk |
|
Tarkkuus (Max jatkuva virta @ DC ja 45-66Hz) |
±1% ±1mA（5A) |
±1% ±1mA（5A) |
±1% ±10mA（30A) ±1% ±100mA（150A） |
±1% ±10mA（50A) ±1% ±100mA（300A） |
±1% ±10mA（50A) ±1% ±100mA（300A） |
|
Pienin mitattava virta |
1mA（5A) |
1mA（5A) |
10mA（30A) 100mA（150A） |
10mA（50A) 100mA（300A） |
10mA（50A) 100mA（300A） |
|
Kohina |
<4mApp（5A） |
<4mApp（5A） |
<1.5mArms（30A） <10mArms（150A） |
<1.5mArms（50A） <12mArms（300A） |
<1.5mArms（50A） <12mArms（300A） |
|
Lähtöherkkyys |
1V / 1A（5A，1X ) |
1V / 1A（5A，1X ) |
1V / 10A（30A，10X ) 1V / 100A（150A，100X） |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
|
Ylivirran hälytysarvo |
≥ 7Apk（5A） |
≥ 7Apk（5A） |
≥ 30Apk（30A） ≥ 150Apk（150A） |
≥ 50Apk（50A） ≥ 300Apk（300A） |
≥ 50Apk（50A） ≥ 300Apk（300A） |
|
Johtimen max. halkaisija |
5mm |
5mm |
20mm |
20mm |
20mm |
|
Liitäntä |
BNC |
BNC |
BNC |
BNC |
BNC |
Automaattinen magnetointi ja nollaus: vaivatonta, tehokasta ja tarkkaa.
Ylivirtahälytys turvalliseen alueen vaihtoon ja luotettavaan suojaukseen.
Vakio-BNC-liitäntä, joka on yhteensopiva useimpien oskilloskooppimerkkien kanssa.
Tarkka mittauskyky korkeataajuisille signaaleille >20 MHz. (CH1 keltainen, mitattuna CP1003B:llä).
Sama signaali on täysin vääristynyt matalataajuisella mittauspäällä mitattuna. (CH2 sininen).

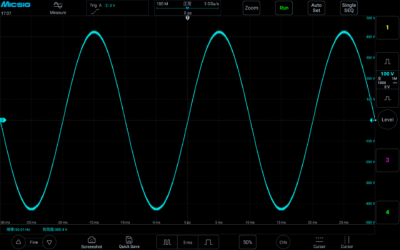

Se tukee jopa 300 Arms:n virtojen mittaamista ja tallentaa tarkasti AC-signaaleja.
(Alla oleva kuva näyttää 300 Arms:n suurten virta-arvojen mittauksen CP3008:lla).
Tallenna ylijännitettä tarkasti, kun virtalähde käynnistyy (mitattuna CP503B:llä).
Sähköajoneuvojen suunnittelu
Hakkuriteholähteiden suunnittelu
Elektroniikkatekniikan kokeilut
Puolijohdelaitteiden suunnittelu
Avioniikkasuunnittelu
Invertteri-/muuntajasuunnittelu
Elektronisten liitäntälaitteiden suunnittelu
Teollisuusohjaus-/kulutuselektroniikan suunnittelu
Moottorikäyttöisten laitteiden suunnittelu
Tehoelektroniikan ja sähkökäyttöisten laitteiden kokeellinen suunnittelu
User Manual – High Frequency AC/DC Current Probe Series (EN)
Brochure – High Frequency AC/DC Current Probe Series (EN)
Quick Guide – High Frequency AC/DC Current Probe Series (EN)
| Brand | Micsig |
|---|---|
| Kaistanleveys | DC-10MHz |
| Suurin mittausvirta | 150 A |
| Tarkkuus | 1% |
| Resoluutio | 10 mA |
| Leuan läpimitta | 20 mm |
| Liitäntä | BNC |
