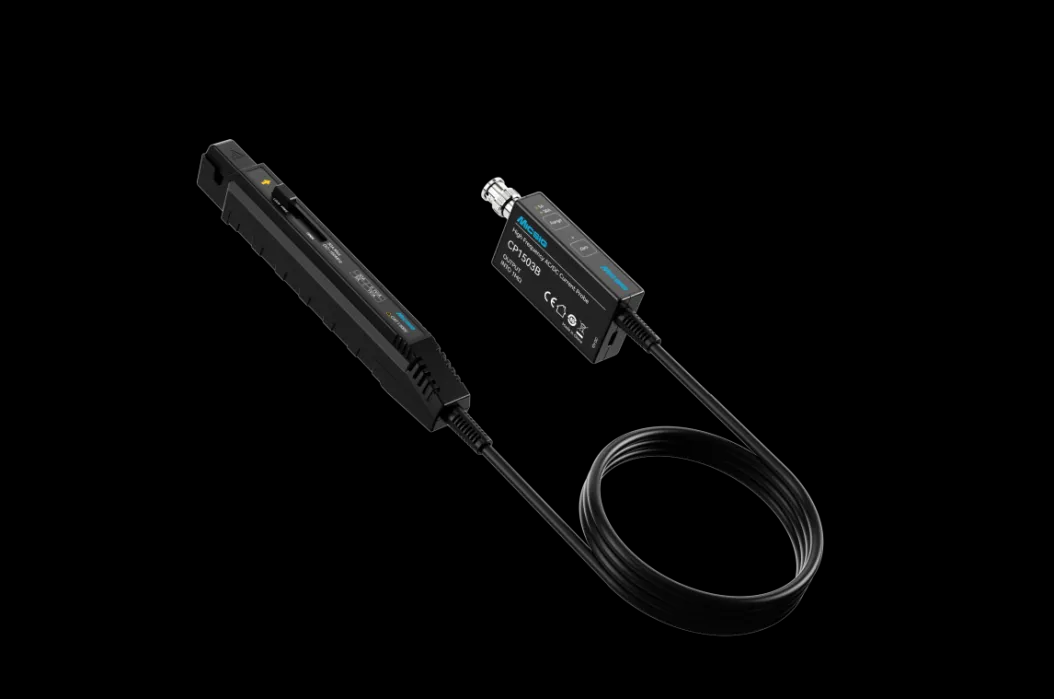

Micsig CP1503B Korkean taajuuden AC/DC-virtamittapää 150MHz, 5A/30A

Micsig CP1503B-pihtivirtamittapää (AC/DC): DC–150 MHz, nousuaika ≤2,67 ns, mittausalueet 5 A ja 30 A, resoluutio 1 mA, BNC-lähtöliitäntä.

GaN- ja SiC-komponentit kytkeytyvät nopeasti, ja niiden porttiohjausvirrat ovat pieniä. Molempien mittaaminen samanaikaisesti vaatii suurta kaistanleveyttä ja herkkyyttä. CP1503B tarjoaa taajuusalueen DC – 150 MHz, ≤ 2,67 ns:n nousuajan ja 1 mA:n erottelukyvyn.

Micsigin CP-sarjan pienvirtamittapäiden joukossa ei ole mallia, jolla olisi laajempi kaistanleveys. Kiinnitä mittapää johtimen ympärille, kytke se oskilloskooppiin BNC-liitännällä ja lue virta ilman shuntin asentamista.

Ominaisuudet:

• 150 MHz (alkaen DC:stä): suurin kaistanleveys Micsigin pienvirta-CP-mittapäiden joukossa
• Nousuaika ≤2,67 ns: pysyy mukana nopeissa kytkentäreunoissa
• Valittavat mittausalueet: 5 A (suhde 1 V / 1 A eli 1X) tai 30 A (suhde 1 V / 10 A eli 10X)
• Jopa 30 Arms (jatkuva): Huipputulovirta (peak) jopa 50 Apk
• Alimmillaan 1 mA: 1 mA:n erottelukyky ja 1 mA:n minimimitattava virta 5 A:n alueella
• Tarkkuus ±1 % DC-alueella: staattisten ja tasavirta-arvojen mittaukseen
• Matala kohina: ≤400 μArms (5 A:n alueella), ≤120 μArms (30 A:n alueella)
• Kompakti 5 mm:n leuka: mahtuu pienten johtimien ympärille
• Degauss/auto-zero ja hälytys: yksi painike mittapään nollaukseen sekä ylivirran hälytystoiminto
• BNC-liitäntä: Micsigin mukaan toimii minkä tahansa valmistajan oskilloskooppien kanssa

Miksi valita CP1503B?

• Pysy ajan tasalla GaN- ja SiC-teknologioista: kaistanleveys ja nousuaika riittävät leveän energiaraon (wide-bandgap) tehokomponenttien nopeille virtapiikeille.
• Heikot signaalit pysyvät näkyvissä: 1 mA:n erottelukyvyn ja alhaisen kohinatason ansiosta pienet virrat eivät huku kohinaan.
• Transientit ja jatkuva tila samanaikaisesti: tasavirrasta (DC) alkava mittaus mahdollistaa nopeiden kytkentätapahtumien ja staattisen virran tarkastelun samassa aaltomuodossa.
• Mittaus suoraan kohteessa: ei tarvetta shunttivastukselle eikä muutoksille testattavaan piiriin.
• Ei tarvetta uudelle oskilloskoopille: kytke BNC-lähtöliitäntä työpöydälläsi jo olevaan oskilloskooppiin.
• Osa laajempaa Micsig-kokonaisuutta: yhdistä se 500 A:n CP5005-malliin ja Micsigin korkean erottelukyvyn oskilloskooppiin, niin katat virta-alueen 1 mA:sta 500 A:n (RMS) virtaan.

Käyttökohteet:

• Porttiohjausvirta: tallenna nopeita porttiohjauksen transientteja jopa 150 MHz:n taajuudella. 1 mA:n erottelukyky tuo esiin myös staattisen porttiohjausvirran.
• SiC- ja GaN-komponenttien kaksoispulssitestit: CP1503B mittaa porttiohjausvirran ja CP5005 komponentin virran. Micsig MHO6 -sarjan oskilloskooppi (12-bittinen näytteenotto) ja jännitemittapää tallentavat kaiken synkronoidusti kytkentähäviöiden analysointia varten.
• Hakkurivirtalähteiden (SMPS) kehitys: tarkista käynnistysvirta ja korkeataajuinen virran aaltoilu hakkurivirtalähteissä.
• Kulutuselektroniikan tuotekehitys: mittaa käynnistys- ja aaltoiluvirtaa kehitystyön aikana. Käytä CP5005-mallia tehoasteen virroille, jotka ylittävät CP1503B:n mittausalueen.
