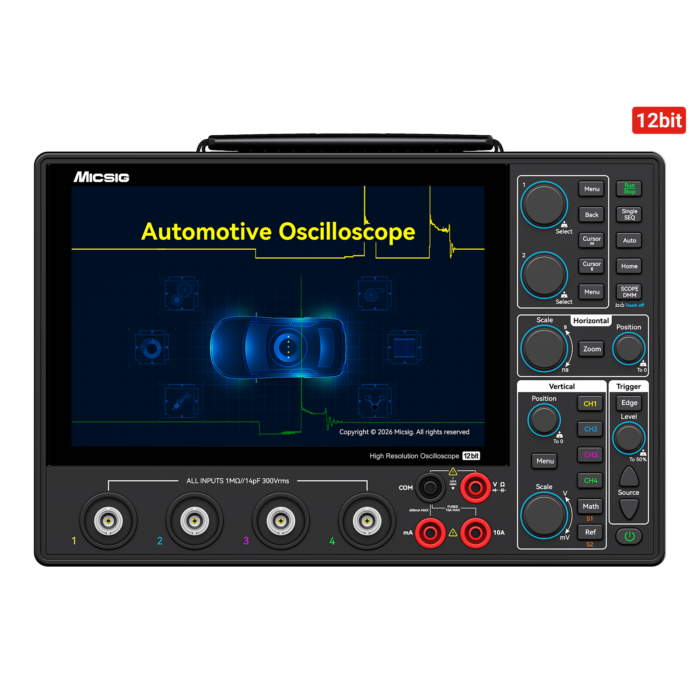

Micsig AHO1 -sarja on ammattimainen, korkean resoluution auto-oskilloskooppi, joka on suunniteltu ajoneuvojen diagnostiikkaan. Siinä on 12-bittinen ADC, 200 MHz:n kaistanleveys, 4 analogista kanavaa, reaaliaikainen näytteistysnopeus 1 GSa/s ja muistisyvyys 110 Mpts. Sen erittäin ohut, 3,1 cm:n kannettava muotoilu, sisäänrakennettu suuren kapasiteetin litiumioniakku ja USB Type C -lataus tekevät siitä ihanteellisen mobiili- ja ulkokäyttöön tarkoitettuihin korjaussovelluksiin.

Innovatiivisen yleisen/autoteollisuuden kaksoisohjelmistoarkkitehtuurin ja moottoreille, mittapäille ja sähköautojärjestelmille tarkoitettujen testitilojen ansiosta se tukee sekä polttomoottoriajoneuvojen että uuden energian ajoneuvojen diagnostiikkaa. Se tekee vianmäärityksestä nopeampaa ja huollosta tehokkaampaa.

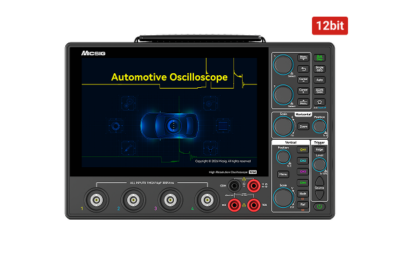

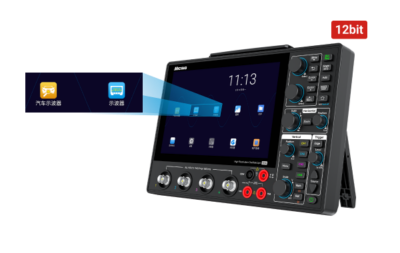

Autokäyttöön ja yleiskäyttöön soveltuva oskilloskooppi

Autokäyttöön ja yleiskäyttöön tarkoitetun oskilloskooppiohjelmiston ansiosta laite soveltuu sekä ammattimaiseen ajoneuvodiagnostiikkaan että yleisiin elektroniikkamittauksiin.

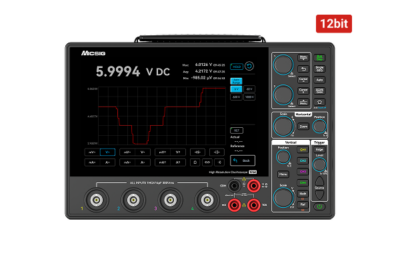

Integroitu yleismittari

AHO1-sarjan oskilloskoopissa on innovatiivisesti integroitu, 4⅚-numeroinen yleismittaritoiminto, joka tukee monipuolisia mittauksia, kuten jännitteen, virran ja resistanssin mittausta sekä jatkuvuus-, diodi- ja kapasitanssitestauksia. Erillistä yleismittaria ei tarvitse kantaa mukana, sillä laite kattaa monenlaiset testaustarpeet. Lisäksi järjestelmä mahdollistaa oskilloskoopin ja yleismittarin samanaikaisen käytön ja saumattoman vaihtamisen niiden välillä, mikä parantaa merkittävästi kenttätyön tehokkuutta ja käyttömukavuutta.

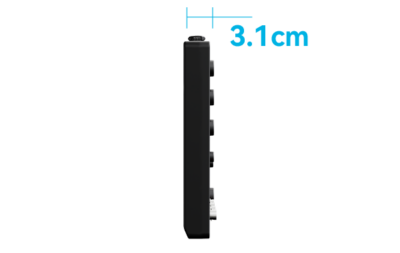

Erittäin ohut 3,1 cm:n runko

AHO1-sarjan laitteiden runko on vain 3,1 cm paksu. Kompaktin ja pienen kokonsa ansiosta laite mahtuu helposti reppuun, mikä mahdollistaa tehokkaan testauksen missä ja milloin tahansa.

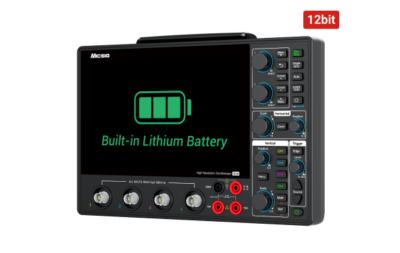

Sisäänrakennettu akku

Erittäin ohuesta muotoilustaan ​​huolimatta AHO1-sarjan laitteissa on pehmeä, kuminen suojakuori, joka tarjoaa miellyttävän otteen ja erinomaisen suojan. Laitteessa on suurikapasiteettinen ja pitkäikäinen litiumioniakku, joka kestää yli 1000 lataus- ja purkusykliä. Lisäksi laite tukee lataamista varavirtalähteellä, mikä poistaa huolet akun kestosta ja tekee testaamisesta vaivattomampaa.

Useita etäohjaustapoja

Tukee SCPI-standardia (Standard Commands for Programmable Instruments).

Yhteensopiva mobiilisovellusten ja PC-pohjaisen etäohjauksen kanssa.

Tukee suoraa HDMI-liitäntää näyttöihin ilman asennustarvetta.

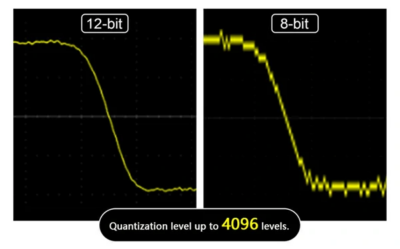

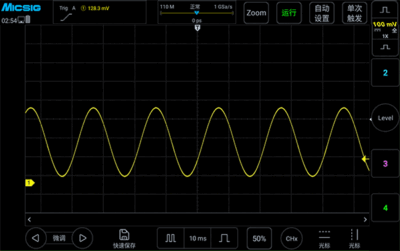

12-bittinen pystyresoluutio

AHO1-sarjassa käytetään korkean resoluution 12-bittistä A/D-muunninta, joka tarjoaa jopa 4096 kvantisointitasoa – määrä on 16-kertainen perinteiseen 8-bittiseen A/D-muuntimeen verrattuna. Tämän ansiosta käyttäjät voivat tarkastella aaltomuodon yksityiskohtia kattavammin ja selkeämmin.

Käyttäjäystävällinen käyttöliittymä nopeaan käyttöönottoon

Kolme käyttötilaa: täysin kosketusnäyttö, fyysiset painikkeet ja nupit sekä hybridikäyttö. Varustettuna SigTest-käyttöliittymällä  kaikki toiminnot voidaan suorittaa nopeasti, mikä yksinkertaistaa monimutkaisia ​​tehtäviä.

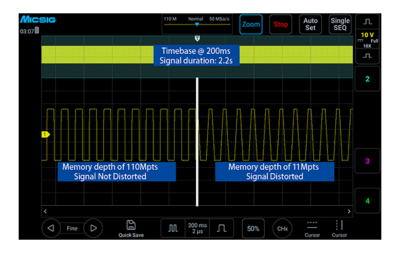

Suuri muistisyvyys, vakioitu, segmentoitu tallennus

Vakioitu, segmentoitu tallennus jakaa rajallisen tallennustilan useisiin pieniin segmentteihin ja kerää useita liipaisutapahtumia samaan tallennustilaan. Kätevien analysointi- ja tarkastelutoimintojen ansiosta tietoja voidaan tarkastella sekä yhdistettynä että erikseen; tämä tekee analysoinnista ja paikantamisesta tarkempaa ja tehokkaampaa tehden jopa ”neulan löytämisestä heinäsuovasta” mahdollista.

Manuaalit ja esitteet:

SCPI Programming Guide- Micsig Oscilloscope

Datasheet – High Resolution Automotive Oscilloscope AHO1 Series

User Manual – High Resolution Automotive Oscilloscope AHO1 Series
