798,00€ (Verollinen: 1001,49€)
2 varastossa (voidaan jälkitoimittaa)

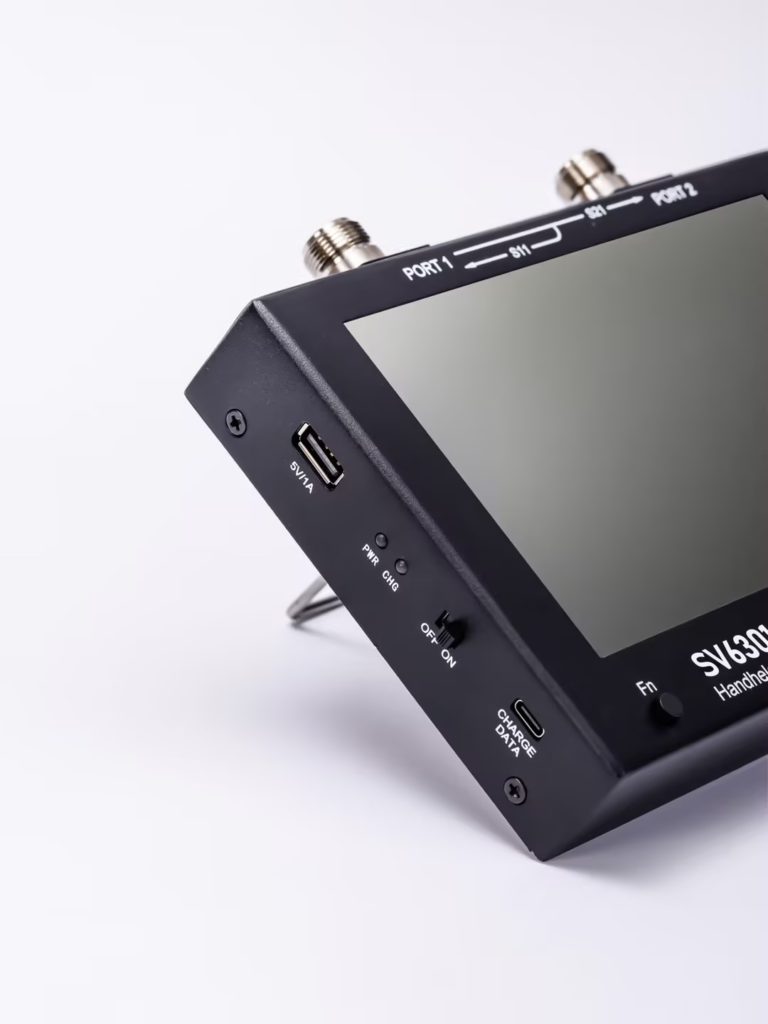

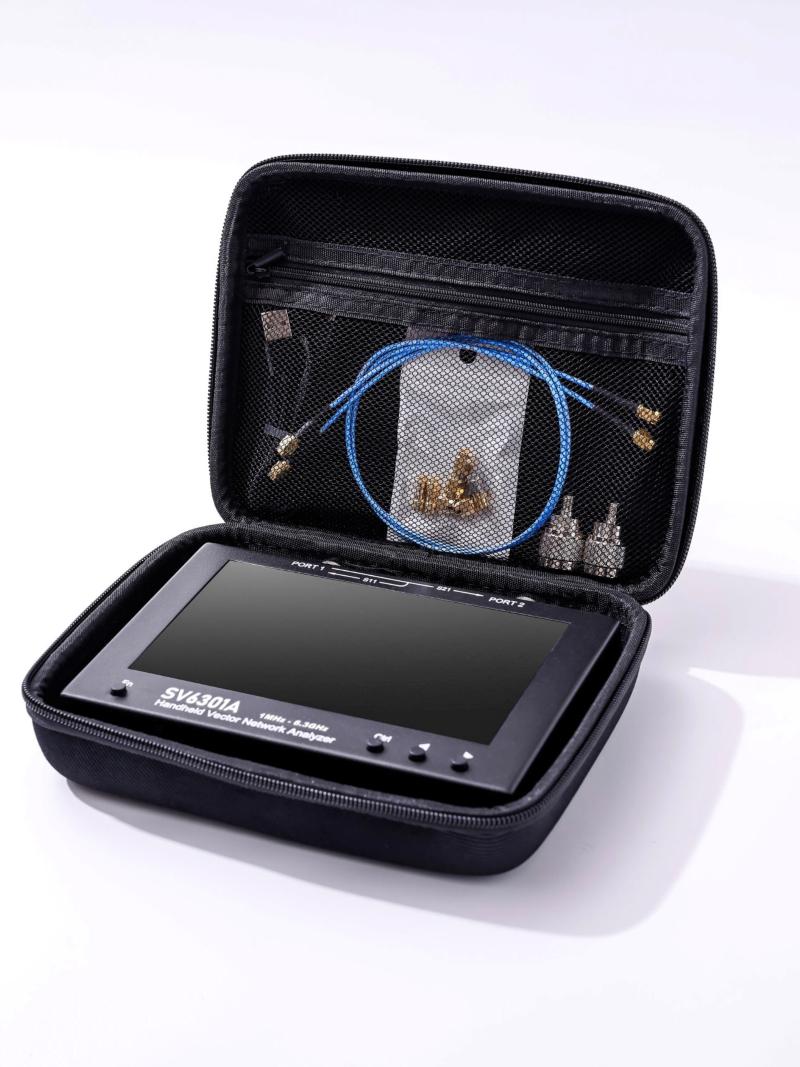

Chelegance SV6301A -vektoripiirianalysaattori SHF-peitolla.
SV6301A on kädessä pidettävä vektoripiirianalysaattori (VNA), jonka taajuusalue on 1 MHz – 6,3 GHz ja joka tarjoaa tarkat S11- ja S21-mittaukset.
Tämä kannettava VNA on CE-, FCC- ja RoHS-sertifioitu, mikä varmistaa luotettavan, korkealaatuisen ja kansainvälisiä standardeja täyttävän tuotteen.
HUOMAUTUS: SV6301A vaatii lataamiseen USB-A–USB-C-kaapelin. Kaapeli, jossa on USB-C-liittimet molemmissa päissä, ei välttämättä ole yhteensopiva laitteen latausjärjestelmän kanssa, mikä voi selittää vasteen puutteen kytkettäessä.
|
Chelegance SV6301A |
||
|---|---|---|
|
Taajuusalue |
1MHz ~ 6.3GHz |
|
|
RF-lähtöteho |
-40dBm ~ -10dBm |
step：1dB |
|
RF-liittimet |
N-tyyppi naaras |
Mukana N-SMA-sovittimet |
|
RF-tuloteho |
-100dBm (Max) |
DC < 5V |
|
Taajuuden tarkkuus |
< ±1 ppm |
|
|
Taajuusaskel |
10kHz (Min) |
|
|
S21 dynaaminen alue |
75dB 65dB |
< 3GHz > 3GHz |
|
S11 dynaaminen alue |
50dB 40dB |
< 3GHz > 3GHz |
|
Pyyhkäisypisteet |
1001 |
Konfiguroitavissa välillä 101–1001 |
|
Pyyhkäisynopeus |
500 pts/s |
f > 25MHz |
|
IFBW |
12.5kHz (oletus) |
12.5k/6.25k/3.12k/1k/300Hz/100Hz/30Hz |
|
Tasoitus |
Aritmeettinen keskiarvo |
Keskimääräiset ajat: 1 ~ 25 |
|
Jäljet |
7 |
4 datajälkeä, 2 referenssijälkeä, 1 TDR-jälki |
|
Markkerit |
8 |
|
|
Kalibrointitilan tallennus |
18 |
Kalibrointitilat voidaan tallentaa tiedostoina sisäiselle muistikortille |
|
Tallennuskapasiteetti |
8GB |
TF-kortti |
|
Näyttö |
7 tuuman IPS LCD |
Resoluutio: 1024×600 |
|
Käyttötavat |
Kapasitiivinen kosketusnäyttö ja fyysiset painikkeet |
|
|
Kuvakaappaus |
Laitteessa |
|
|
Virrankulutus |
6.5W |
|
|
Akun kesto |
3 tuntia |
50% kirkkaus |
|
Akku |
18650 litiumakku |
3.6V/3350mAh×2 |
|
Lataus/dataportti |
USB Type-C |
|
|
Latausjännite |
4.7V ~ 5.5V |
5V/2A suositus |
|
Kotelomateriaali |
rauta |
|
|
Mitat |
190mmx130mmx30mm |
RF-liitin ei mukana mitoissa |
|
Paino |
1.2kg 1.7kg |
Sisältää lisävarusteet ja pakkauksen |
|
Käyttölämpötila |
0℃-45℃ |
SV6301A Handheld Vector Network Analyzer User Manual V1.0
Huomaa, että tarvitset tätä ohjainta, jos et käytä Win10:tä.
0.5.9_LATEST – RELEASED 2024.7.5
| Brand | Chelegance |
|---|---|
| Frequency range | 1MHz ~ 6.3GHz |
| RF power out | -40dBm ~ -10dBm (step：1dB) |
| RF connectors | N-type female (Come with N-to-SMA adapters) |
| RF power in | -100dBm (Max) (DC < 5V) |
| Frequency accuracy | < ±1 ppm |
| Frequency step | 10kHz (Min) |
| S21 dynamic range | 75dB ( 3GHz) |
| S11 dynamic range | 50dB ( 3GHz) |
