59980,00€ (Verollinen: 75274,90€)
Ei varastossa, vain jälkitoimituksena

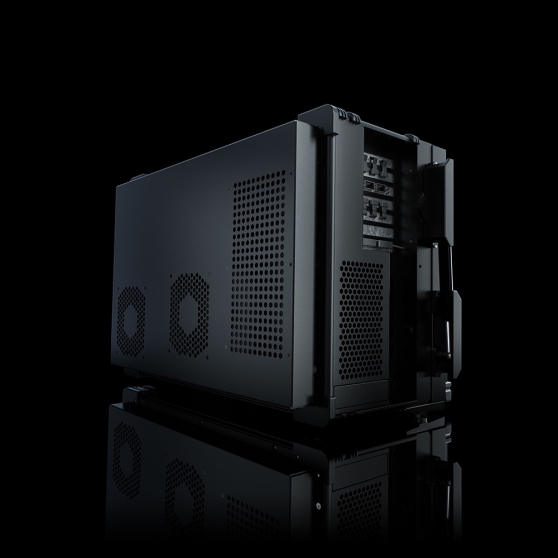

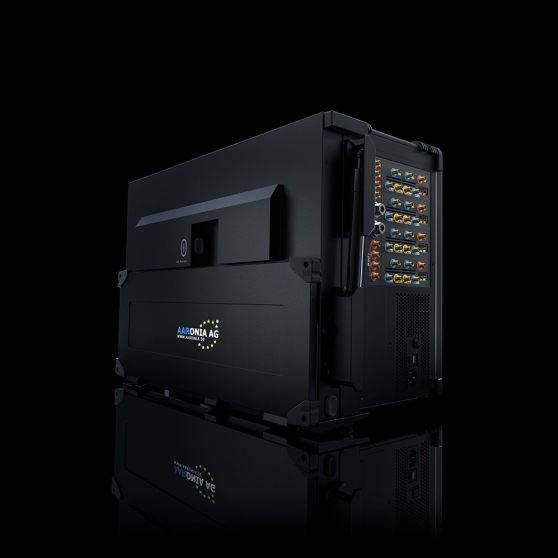

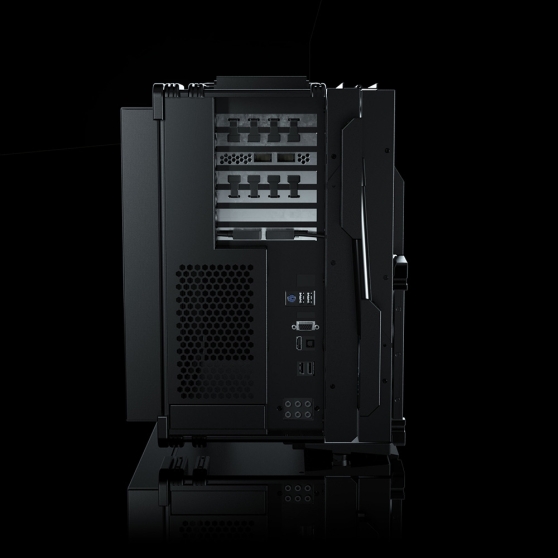

Mobiili kahden näytön reaaliaikainen spektrianalysaattori. SKU: 112/018.
Todennäköisesti maailman nopein reaaliaikainen spektrianalyysiratkaisu, SPECTRAN® V6 Command Center, tarjoaa tarvitsemasi RF-suorituskyvyn juuri siellä missä sitä tarvitset.
Jopa 980 MHz:n RTBW:llä tai yli 4 THz/s pyyhkäisyllä (6 GHz alle 1 millisekunnissa) tämä mukautettava huippuluokan spektrianalysaattori tarjoaa vertaansa vailla olevan suorituskyvyn kaksoisnäyttöisessä mobiilijärjestelmässä.
SPECTRAN® V6 Command Center 8000CA-6 ottaa näytteitä konfiguroidulta taajuusalueelta jopa 6 GHz:iin (valinnaisesti 8 GHz) asti yli viidellä miljoonalla näytteellä sekunnissa. Se sisältää myös neljä itsenäistä analysaattoria (8x 2GSPS 16-bittinen I/Q-data) ja neljä vektorisignaaligeneraattoria (4x 2GSPS 14-bittinen I/Q). Näin ollen tehtaalla on saatavilla 4x 160 MHz:n reaaliaikainen kaistanleveys, jota voidaan valinnaisesti laajentaa ja siten mukauttaa tarpeisiisi. Sisäänrakennettua RF-kytkintä voidaan käyttää tulosignaalin jakamiseen integroituihin vastaanottimiin. Lisäksi sitä voidaan mukauttaa edelleen esimerkiksi sisäänrakennetun RF-over-Fiber-takaisinmuuntimen avulla.
Kaksi 4K-laajakuvanäyttöä (yhdistetty resoluutio 3840 x 4320 pikseliä) on tarkoitettu koko taajuusalueen näyttämiseen tai useiden taajuuskaistojen samanaikaiseen valvontaan reaaliajassa. Tämä mahdollistaa jopa lyhyimpien signaalien yksityiskohtaisen analysoinnin, jotka tallennetaan luotettavasti alle 10 ns:n (I/Q-pohjainen) ja 97 ns:n (FFT-pohjainen) POI:n ansiosta. Näin ollen CC EE kantaa oikeutetusti titteliä ”Maailman nopein valvontavastaanotin”.
Tehtaalla asennettu 8 TB:n datamuisti – joka on myös laajennettavissa – tarjoaa erilaisia tallennusvaihtoehtoja (I/Q-raakadata tai SPECTRA-data). Lisäksi arvostettu Smart Buffering -ratkaisu mahdollistaa vanhimpien tietojen päällekirjoittamisen kussakin tapauksessa, mikä mahdollistaa käytännössä ”rajattoman” tallennusajan.

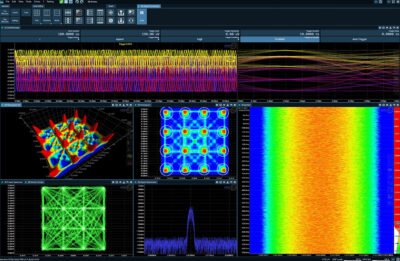

Modulaarinen ja erittäin tehokas reaaliaikainen spektrinvalvontaohjelmisto RTSA-Suite PRO, jossa on jo valmiiksi tallennus- ja toistotoiminto, sisältyy toimitukseen ilmaiseksi.
Kaikki SPECTRAN® V6 -komentokeskukset valmistetaan Saksassa, mikä takaa korkeimman tason laadun.
SPECTRAN® V6 -komentokeskus on Aaronian ponnistelujen huipentuma. Se skannaa 6 GHz:n taajuuden alle millisekunnissa, mikä vastaa hämmästyttävää 4 THz:n nopeutta sekunnissa.
Tämä huippuluokan spektrianalysaattori tarjoaa kaiken tarvitsemasi radiotaajuussuorituskyvyn ja samalla kaikki tarvittavat mittaustiedot.
|
SPECTRAN V6 CC 2000CA-6 |
SPECTRAN V6 CC 4000CA-6 |
SPECTRAN V6 CC 8000CA-6 |
|
|---|---|---|---|
|
RF-taajuusalue |
10 MHz - 6 GHz (8 GHz optio) |
10 MHz - 6 GHz ( 8GHz optio) |
10 MHz - 6 GHz (8GHz optio) |
|
Reaaliaikainen kaistanleveys Rx |
160 MHz RTBW |
320 / 490 MHz |
640 / 980 MHz |
|
Reaaliaikainen kaistanleveys Tx |
- |
320 / 490 MHz |
640 / 980 MHz |
|
Pyyhkäisy |
730 GHz/s |
1460 / 2200 GHz/s |
2920 / 4400 GHz/s |
|
DANL |
-165 dBm/Hz |
-170 dBm/Hz |
-170 dBm/Hz |
|
IQ POI |
15 ns |
15 / 10 ns |
15 / 10 ns |
|
Verkko |
10 GbE |
2 x 10 GbE |
2 x 10 GbE |
|
Prosessori |
24 Core |
24 Core |
24 Core |
|
RAM |
32 GB |
64 GB |
128 GB |
|
Datan tallennus |
- / 4 TB |
4 TB / 8 TB |
8 TB / 24 TB |
Asennus on täysin muokattavissa, ja ketjutettavan järjestelmänsä ansiosta se voidaan yhdistää jopa neljään itsenäiseen analysaattoriin.
Kaksi 24 tuuman 4K-laajakuvanäyttöä tallentaa ja visualisoi jopa 980 MHz:n (I/Q) hetkellisen kaistanleveyden (kompleksinen I/Q) ja huomattavan 10 ns:n (I/Q) POI:n. Lisäksi jopa 24 TB:n SSD-levyjen ansiosta tallennusaikaa on käytännössä rajattomasti.
Komentokeskuksessa on laaja mittausalue 10 MHz – 6 GHz, ja se sisältää jopa neljä vastaanotinta (8 x 2GSPS 16-bittistä I/Q-dataa) ja neljä vektorisignaaligeneraattoria (4 x 2GSPS 14-bittistä I/Q-dataa).
Laitteistoltaan tietokoneessa on parhaat saatavilla olevat komponentit. SPECTRAN® V6 -komentokeskus toimii Intel® Core™ i9-13900K (24 Core) -prosessorilla, jossa on jopa 128 Gt:n DDR5 RAM-muistia ja NVIDIA Geforce 3060 RTX -näytönohjain, joka mahdollistaa tauottoman suoratoiston ja toiston.
SPECTRAN® V6 -komentokeskus on valmistettu Saksassa, mikä varmistaa
korkeimmat laatustandardit koko
arvoketjussa.
Aaronia Spectran V6 Command Center Datasheet
Spectran V6 Command Center 8000CA-6:n laitteisto-optiot (Hardware Options):
Spectran V6 -kalibrointitodistukset:
Spectran V6 Command Center 8000CA-6:n jatketun takuun vaihtoehdot:
| Brand | Aaronia |
|---|---|
| Taajuusalue | 10MHz – 6GHz (8GHz optiona, 1 Hz – 26 GHz kehitteillä) |
| Rx | 8 |
| Tx | 4 |
| Rx RTBW | 640/980 MHz |
| Tx RTBW | 640/980 MHz |
| DANL | -170 dBm/Hz |
| IQ POI | 15/10 ns |
| Pyyhkäisy | 2920/4400 GHz/s |
| Verkko | 2 X 10 GbE |
| Prosessori | 24 Core |
| RAM | 128 GB |
| Tietojen tallennus | 8 TB / 120 TB |
| Design | Command Center, komentokeskus |
