99,95€ (Verollinen: 125,44€)
Ei varastossa, vain jälkitoimituksena
Erinomainen ja kustannustehokas, ympärisäteilevä antenni radiaalisiin, isotrooppisiin mittauksiin 700 MHz:stä 2,5 GHz:iin, esim. RF-lähteille, kuten LTE, GSM, UMTS, 3G, WLan/Wifi jne.

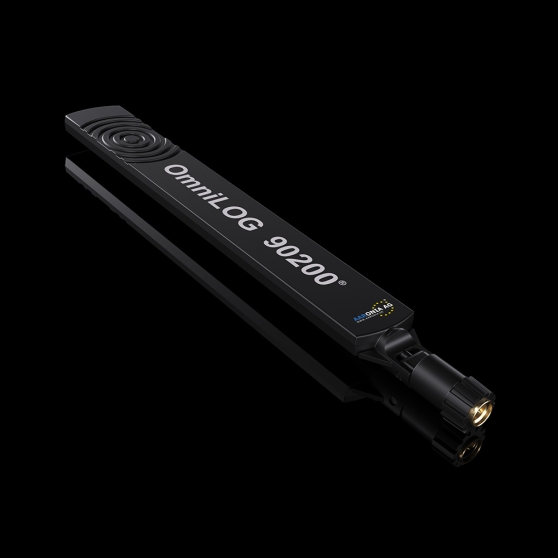

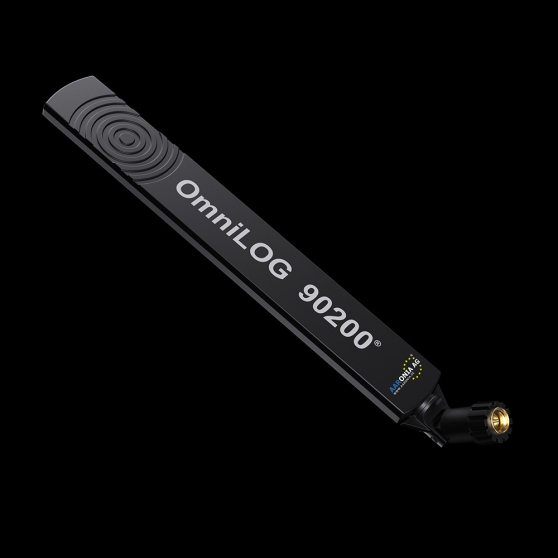

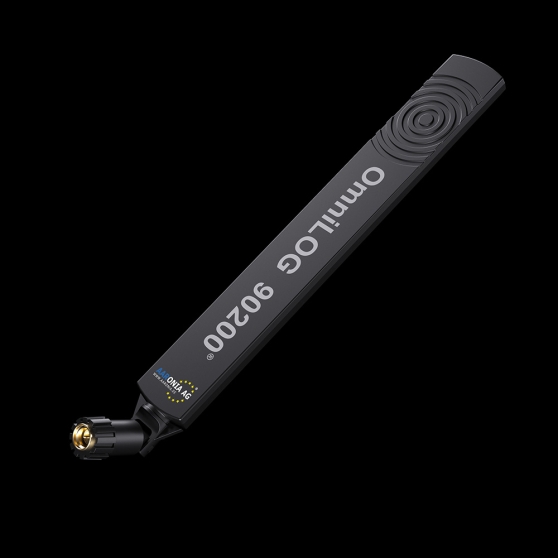

OmniLOG® 90200 -antenni on kehitetty erityisesti lähes isotrooppisiin (radiaalisiin, isotrooppisiin) mittauksiin GSM- (GSM900, GSM1800, GSM1900), UMTS- ja 2,4 GHz:n WLAN-taajuusalueilla. Se sopii täydellisesti SPECTRAN-mittauslaitteiden lisäksi.
HyperLOG-antenneihin verrattuna OmniLOG-antenni tarjoaa mahdollisuuden suoraan, radiaaliseen kentänvoimakkuuden mittaukseen ilman, että antennia tarvitsee siirtää lähteeseen. Tämä tarjoaa mahdollisuuden saada suora kentänvoimakkuuslukema ilman vaivaa.
PC-analyysiohjelmisto tukee OmniLOG 90200 -laitetta myös laajakaista-antennina, ja tämän ohjelmiston avulla OmniLOG-antennia voidaan käyttää myös Rev.3-spektrianalysaattorimallien kanssa koko kaistanleveydellä.
Antennin erittäin pieni koko verrattuna HyperLOG-antenneihin mahdollistaa mittaukset huomiota herättämättä tai jopa peitettyinä.

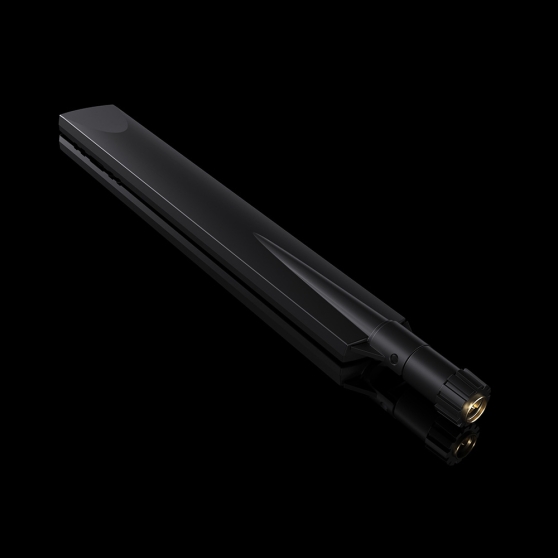

Jokaisessa OmniLOG-antennissa on korkealaatuinen SMA-liitin, ja siksi ne voidaan liittää suoraan SPECTRAN-analysaattoriin.
SKU: 202/001.

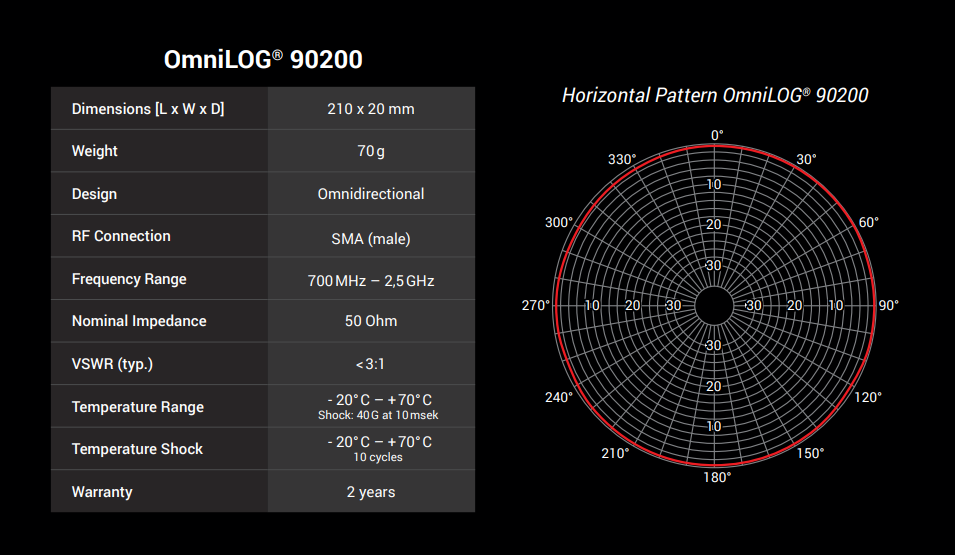

• Rakenne: Ympärisäteilevä
• Nimellisimpedanssi: 50 ohmia
• Taajuusalue: 700 MHz – 2,5 GHz
• VSWR (tyyppi): < 3:1
• RF-liitäntä: SMA (uros)
• Lämpötila-alue: -20 °C – +70 °C
• Isku: 40 G 10 ms:ssa
• Lämpöshokki: -20 °C – +70 °C: 10 sykliä
• Mitat (P/L): 210 x 20 mm
• Paino: 70 g
Takuu 2 vuotta.
OmniLOG®-sarja koostuu erinomaisista, kustannustehokkaista laajakaista-antenneista, jotka soveltuvat radiaalisiin, isotrooppisiin mittauksiin 300 MHz:stä 8 GHz:iin. Ne kattavat useimmat radiotaajuuslähteet, kuten LTE:n, GSM:n, UMTS:n, WLANin jne.
OmniLOG®-sarjan ympärisäteilevä laajakaista-antenni on suunniteltu erityisesti kvasi-isotrooppisiin (radiaali-isotrooppisiin) mittauksiin. Se täydentää täydellisesti Aaronia SPECTRAN® -spektrianalysaattoreita. HyperLOG®-antenneihin verrattuna OmniLOG®-antenni mahdollistaa suoran, radiaalisen kentänvoimakkuuden mittaamisen ilman antennin suuntaamista. Näin kentänvoimakkuus voidaan määrittää käytännössä välittömästi.
Aaronian PC -analyysiohjelmisto ”MCS” tukee OmniLOG® 70600:n käyttöä laajakaista-antennina. Siksi antennia voidaan käyttää tässä jopa V3-sarjan SPECTRAN®-mittauslaitteiden kanssa täydellä kaistanleveydellä.
Antennin erittäin pienet mitat, toisin kuin HyperLOG®-antennit, mahdollistavat myös huomaamattomat tai piilossa olevat mittaukset.
|
OmniLOG 90200 |
OmniLOG 70600 |
OmniLOG 30800 |
|
|---|---|---|---|
|
Taajuusalue |
700MHz - 2,5GHz |
680MHz - 6GHz |
300MHz - 8GHz |
|
Vahvistus |
2dBi |
3,5dBi |
3,5dBi |
|
Nimellisimpedanssi |
50 Ohm |
||
|
VSWR (tyyp.) |
< 3:1 |
||
|
Suurin tuloteho |
2 W |
5 W |
5 W |
|
RF-liitäntä |
SMA (uros) |
||
|
Lämpötila-alue |
-20°C to +70°C |
-40°C to +85°C |
-40°C to +85°C |
|
Mitat |
210 x 22 x 15 mm |
173 x 62 x 9 mm |
173 x 62 x 9 mm |
|
Paino |
70g |
54g |
54g |
Aaronia OmniLOG antenna Datasheet
Aaronia OmniLOG 90200:n oheistuotteet
Aaronia OmniLOG 90200:n jatketun takuuajan vaihtoehdot
| Brand | Aaronia |
|---|---|
| Taajuusalue | 700 MHz – 2,5 GHz |
| Malli | Ympärisäteilevä |
| Aktiivinen | Ei |
| Vahvistus (max.) | 2 dBi |
| Liitäntä | SMA (m) |
| Mitat | 210 x 20 mm |
| Paino | 70 g |
